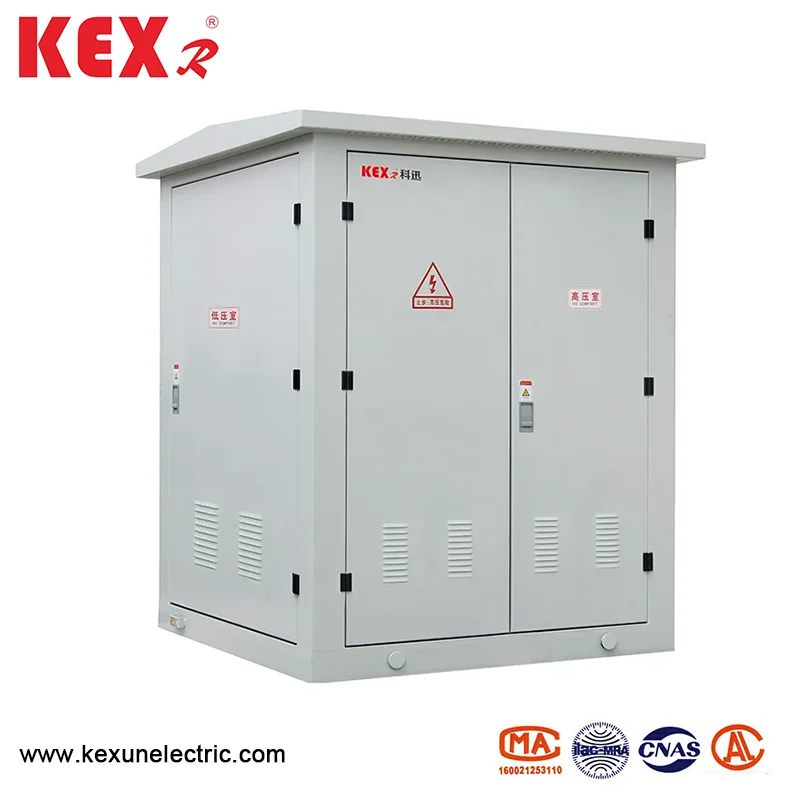

Minyatürleştirilmiş Avrupa Kutusu Tipi Trafo Maddesi

◆ Genel yapı

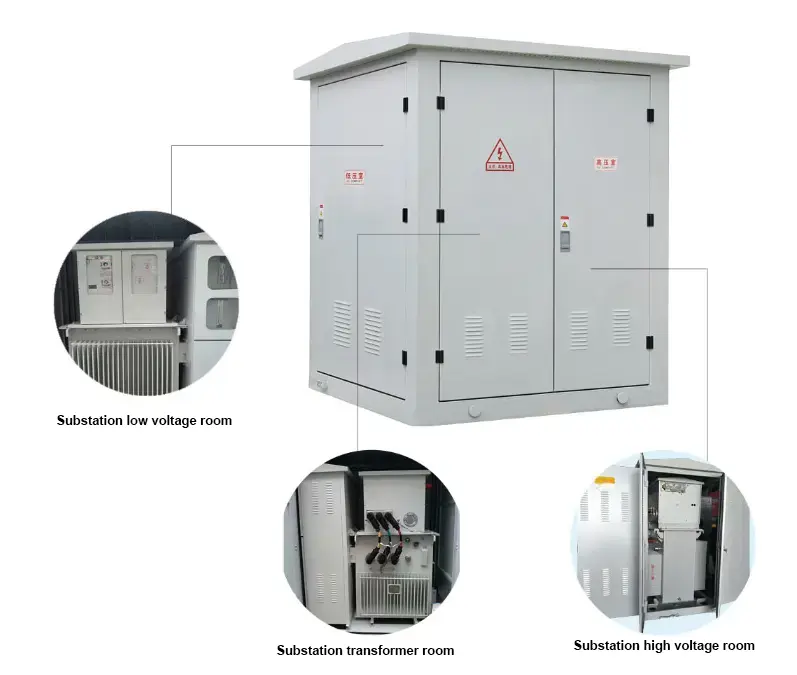

1. YB □ -12 Minyatürize Avrupa Kutusu Tipi Trafo Merkezi esas olarak üç parçaya ayrılmıştır: yüksek voltajlı anahtar odası, transformatör odası ve ayrı olarak taşınabilen düşük voltajlı anahtar odası.

2. Ürün, ürünün sıcaklık artış seviyesini sağlamak için benzersiz bir büyük döngülü ısı dağılma tasarımı benimser ve odalar arasındaki ayrı sızdırmazlık odalar arasında ısı değişimi oluşturmaz.

3. Ürün kabuğu yüksek kaliteli paslanmaz çelik plakadan yapılmıştır. Çelik plaka yapısının tüm kısımları özel korozyon tedavisine uğramıştır ve paslanmaz çelik plaka yapısı güçlü korozyon direncine ve iyi mekanik mukavemete sahiptir.

4. Ürün, maliyet ve alan tasarrufu sağlayan ve kurulumu uygun olan ek bina temeli olmadan doğrudan iç mekanda kurulabilir.

◆ Yüksek voltajlı oda

Şirketimiz tarafından bağımsız olarak geliştirilen SF6 gaz dolu şalteri yüksek voltaj için benimsenmiştir ve tüm şalt ve baralar, açıkta kalan yüklü gövde olmadan kapalı paslanmaz çelik bir kutuda mühürlenir. Güvenli çalışma ve yüksek güvenilirlik; Tamamen modüler tasarım olan tüm modüller, güç tüketimi gereksinimlerine göre yan çıkış ve üst genişlemenin bağlantı modunu gerçekleştirebilir ve güç kaynağı şemasının ihtiyaçlarını maksimum ölçüde karşılayabilir.

◆ Düşük voltajlı odası

Düşük voltajlı yan giriş ve çıkış çizgileri, küçük boyutta, ark içermeyen ve değiştirilmesi kolay olan yeni kalıplı kasa devre kesicilerden yapılmıştır. Çok işlevli akıllı kapsamlı koruma kontrolörü ve yeni entegre reaktif güç telafisi cihazı.

◆ Transformer Odası

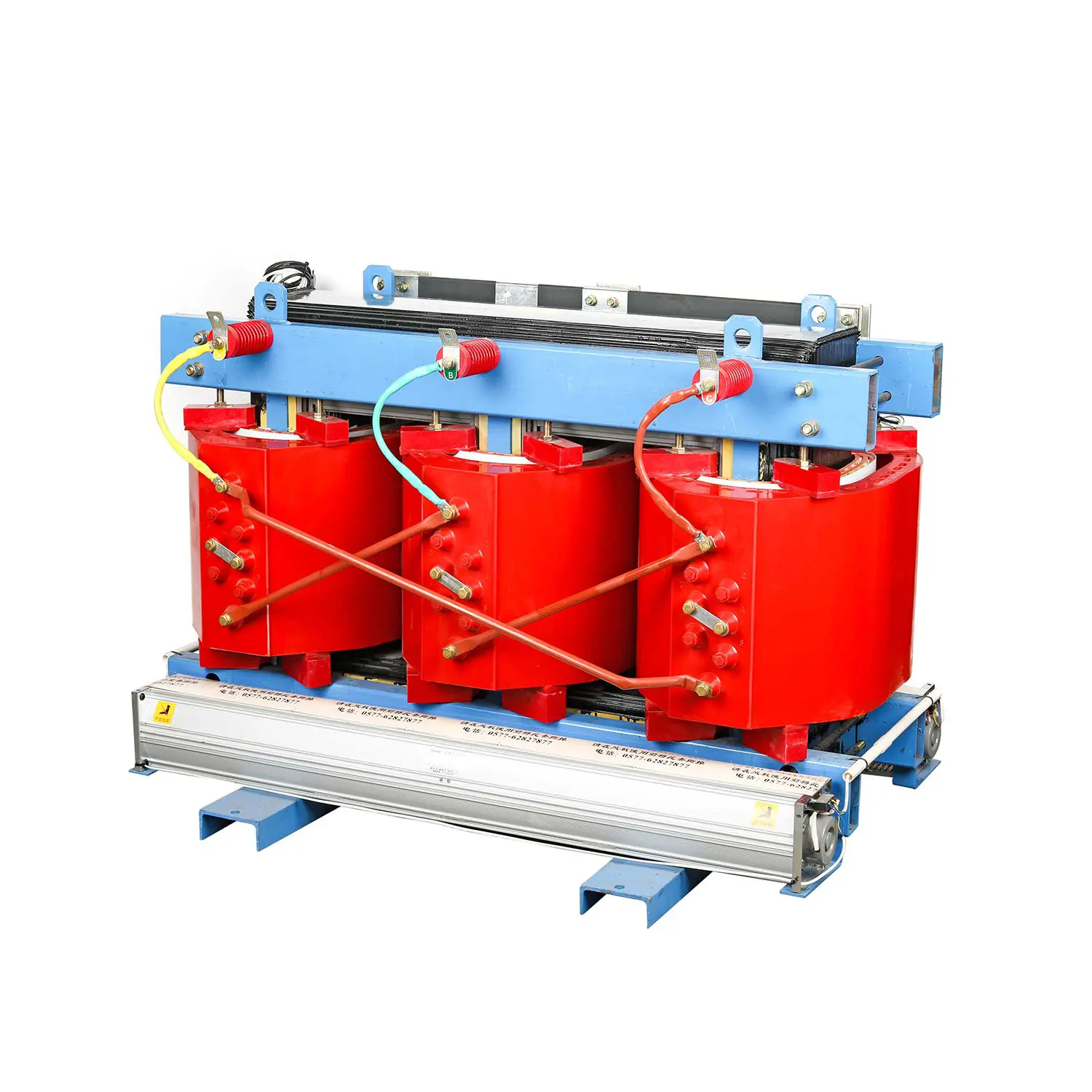

Transformatör, epoksi reçine ile tamamen yalıtılır ve yalıtım ve ısı direnci seviyesi F'dir ve transformatörün yanma destekli malzemeleri yoktur ve operasyon sırasında çevreye elverişli olmayan herhangi bir gaz veya diğer ara ürünler üretmez, bu nedenle iyi alev geriye dönüklük, çevre koruma ve enerji tasarrufu özelliklerine sahiptir.

◆ Dahili bağlantı

Voltaj transformatörü ve Çin katı anahtarı, tamamen yalıtılmış ve güvenli ve güvenilir olan şirketin katı yalıtımlı kablo aksesuarları tarafından bağlanır.

● Fonksiyon ve özellikler

Minyatürize Avrupa kutu trafo merkezi yüksek voltajlı odası, yüksek voltaj yük anahtarı, yüksek voltaj sigortası ve yıldırım öngörmesinden oluşur, bu da güç iletimini durdurabilir ve aynı zamanda aşırı yük ve kısa devre korumasına sahip. Düşük voltajlı bölme, düşük voltajlı hava anahtarı, akım transformatör, ampermetre ve voltmetreden oluşur. Minyatürleştirilmiş Avrupa kutu trafo merkezi, önde gelen işleme teknolojisini benimser ve iyi korozyon direncine ve aşınma direncine sahiptir. Avantajları esnek kombinasyon, uygun ulaşım, kurulum ve inşaat, düşük maliyet, kirlilik ve güvenli ve güvenilir bir operasyondur. Aynı zamanda, minyatürleştirilmiş Avrupa kutu trafo merkezi, yüksek derecede otomasyona sahip bir cihazdır ve akıllıca tasarlanmıştır, bu da tüm parçaları tam olarak koruyabilir ve gözetimsizin ihtiyaçlarını karşılayabilir. Genel olarak konuşursak, minyatürleştirilmiş Avrupa kutu trafo merkezi, yatırım tasarrufu sağlayan ve en hızlı etkiyi elde eden kutu transformatör türüdür.

● Yüksek voltajlı odası

Yüksek voltajlı bölme genellikle yük anahtarı ve sigorta kombinasyonu ile korunur. Sigorta bir aşaması patladıktan sonra, üç fazlı bağlantı gezileri. Yük anahtarları, işletim mekanizmasını dağıtabilen ve otomatik yükseltmeyi gerçekleştirebilen sıkıştırılmış hava tipi, vakum tipi, kükürt hekzaflorür tipi vb. Sigorta, güvenilir bir eylem ve büyük kırılma kapasitesine sahip bir forvetle yüksek voltajlı akım sınırlayıcı bir sigortadır. Ana teknik parametreler için aşağıdaki tabloya bakın. 800KVA'nın üzerindeki transformatörler için, Koruma için Zn12, Zn28 ve VS1 gibi vakum devre kesicileri seçilebilir.

● Düşük voltajlı odası

Düşük voltajlı odanın ana anahtar tarafı, devreyi seçici olarak koruyabilen evrensel veya akıllı devre kesiciyi benimser; Çıkış anahtarı, küçük ve arkta kısa, 30 devreye kadar olan yeni bir plastik kabuk anahtarı türünü benimser; Kullanıcıların seçim yapabileceği kontaktör ve temassız anahtarlama modları vardır.

● Transformatör

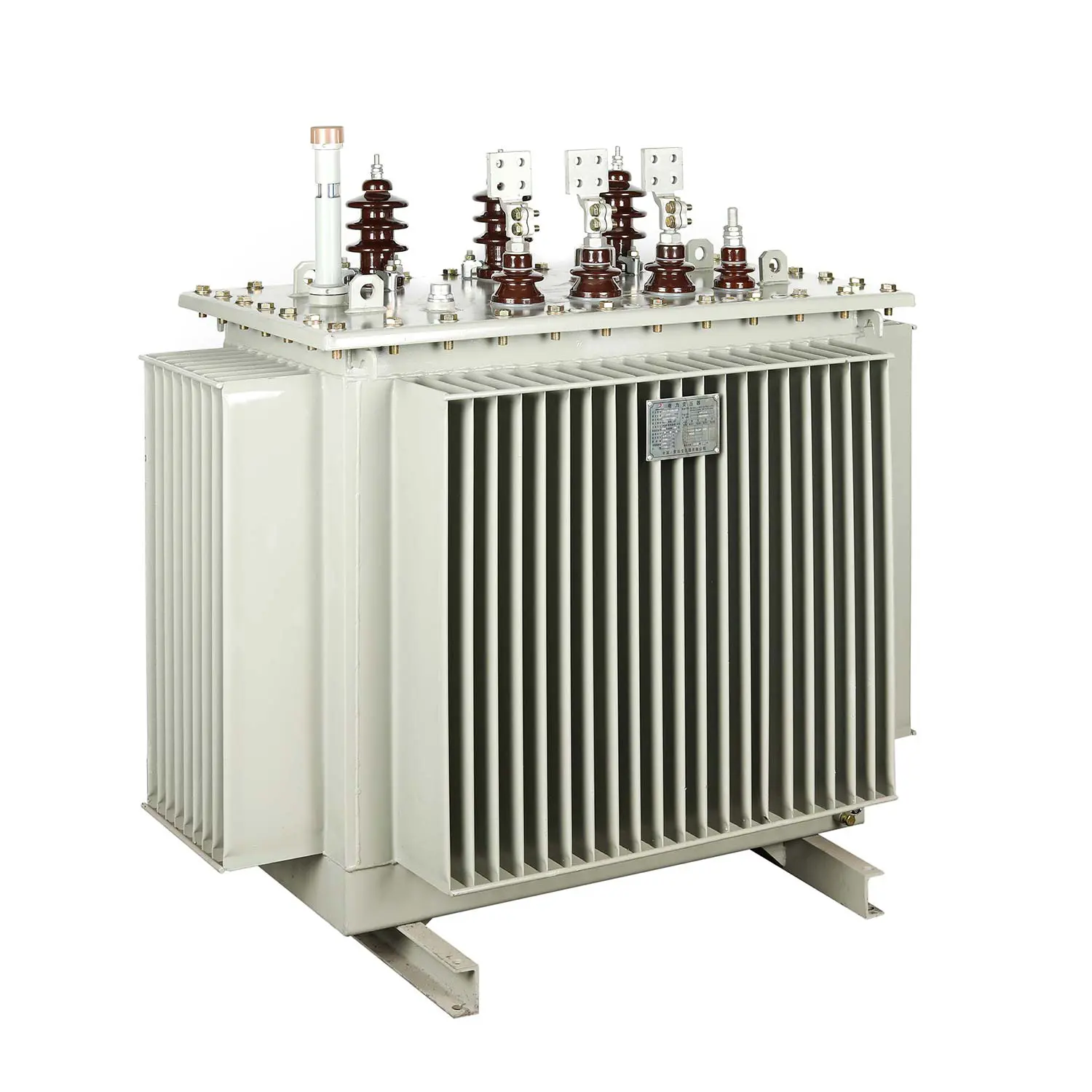

YB □ -12 Minyatürize Avrupa Kutu Tipi Trafo Müdahale Düşük kayıp, yağla daldırılmış, tamamen mühürlü S10 ve S11 serisi transformatörleri seçin veya reçine yalıtımlı veya NOMEX kağıt dostu kuru tip transformatörleri seçin ve taban, transformatörün katılımını kolaylaştırmak için bir trolley ile donatılmıştır.

● Performans parametre tabloları

◆ Yük Anahtarının Teknik Parametreleri

◆ Yüksek voltajlı sigorta teknik parametreleri

◆ Düşük voltajlı devre kesicinin teknik parametreleri

● Çevre kullanım koşulları

◆ Yükseklik: Minyatürleştirilmiş Avrupa kutusu tipi trafo merkezi 4000m içinde kullanılmalıdır

◆ Sıcaklık: -25 ~ 40 ℃

◆ Bağıl nem: Günlük ortalama%95'ten fazla değildir ve aylık ortalama%90'dan fazla değildir;

◆ Kurulum yeri: Yangın yok, patlama tehlikesi, iletken toz, kimyasal korozif gaz ve şiddetli titreşim. Yukarıdaki koşullar aşılırsa, kullanıcılar şirketimize danışabilir.

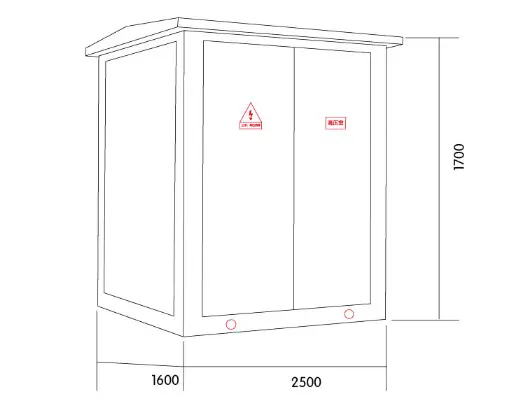

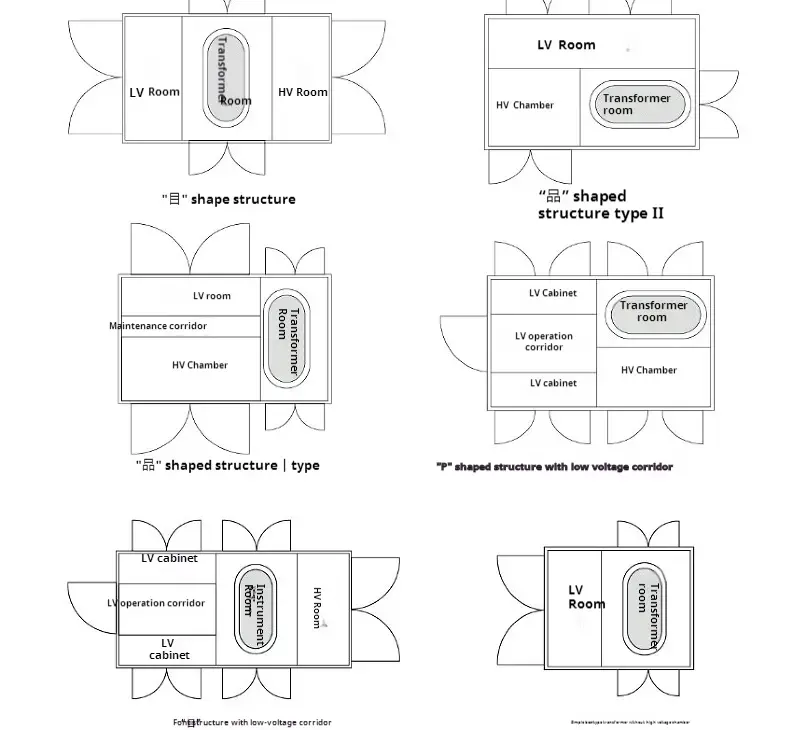

● Düzen boyut diyagramı

● Neden KEXR'yi seçmelisiniz?

◆ Ürün Avantajları: Minyatürleştirilmiş Avrupa Kutu Tipi Trafo Maddesi birçok patenti vardır ve çeşitli sertifikaları geçer (ISO9001,3C, vb.) ， Mükemmel ürün kalitesi, dayanağımızın temelidir.

◆ Fiyat Avantajları ： Müşterinin bakış açısından, Kexr, küçük kârların ancak hızlı cironun işletmelerin daha uzun süre hayatta kalmasını sağlayabileceğine inanmaktadır. Bu nedenle, KEXR'nin ürün fiyatı sektör ortalamasından daha düşüktür ve adım adım fiyat listesi benimser ve daha fazla alım daha fazla indirim getirecektir.

◆ Kalite Güvence Avantajları: Çoğu KEXR ürünü için akranlarımızın çoğunu aşan 12-24 aylık bir garanti veriyoruz.

◆ Benzersiz özelleştirme şeması: Müşterilerin bireysel ihtiyaçları göz önüne alındığında, farklı kullanım senaryolarını karşılamak için özelleştirilmiş ürünler üretebiliriz.
