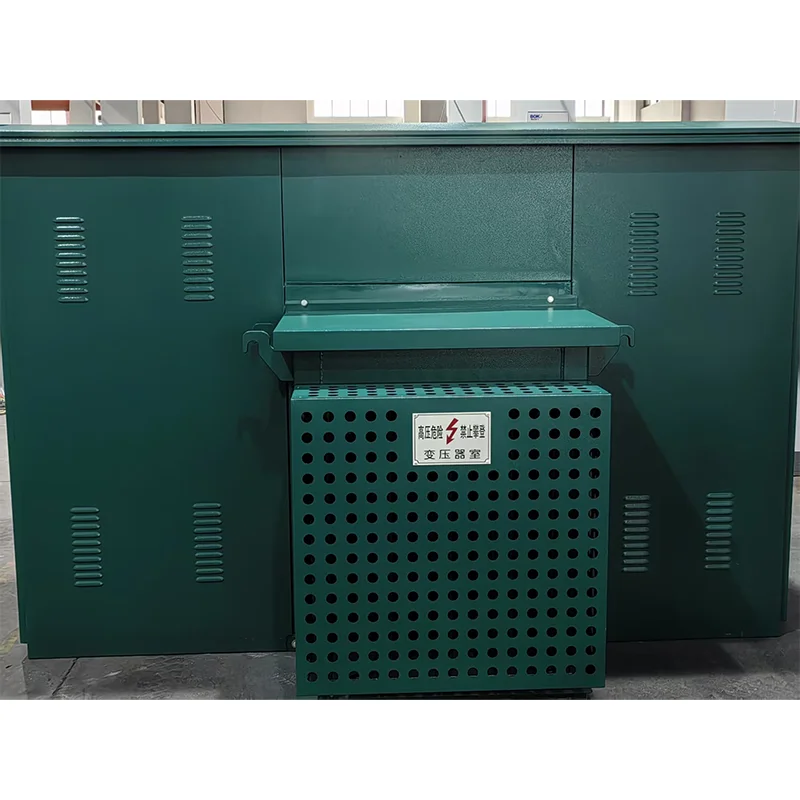

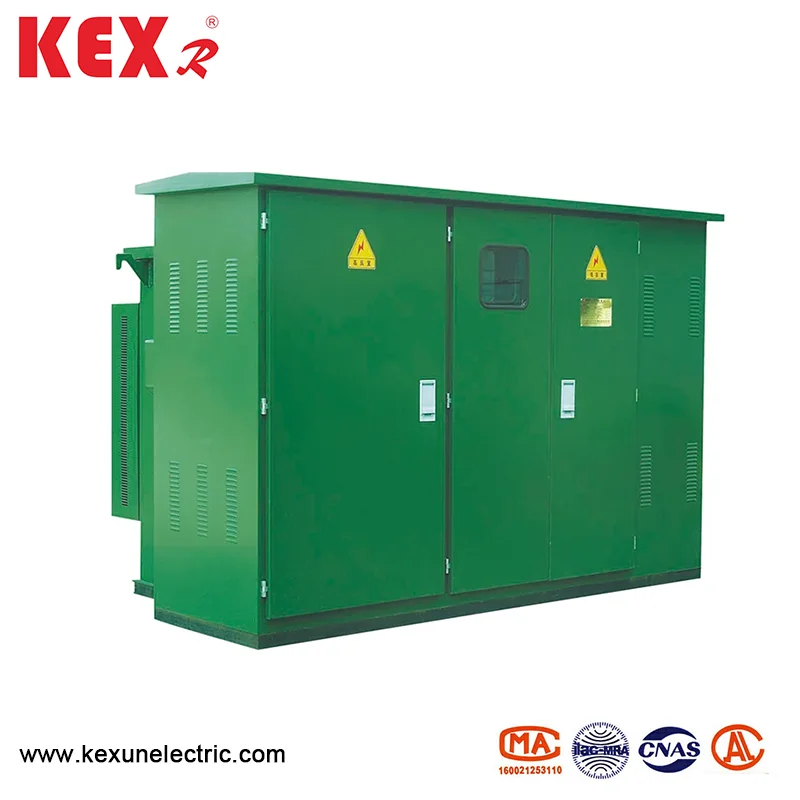

Önceden yüklenmiş Amerikan kutusu transformatörü

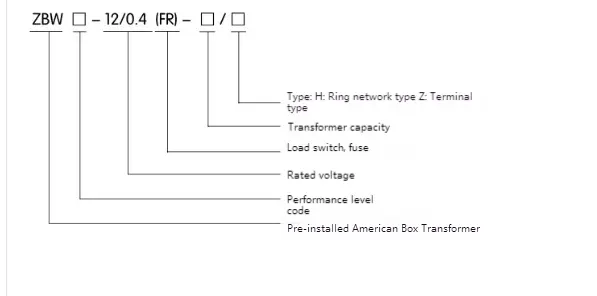

Model ve anlam

● Çevre kullanım koşulları

◆ Çevre Sıcaklığı: Önceden yüklenen Amerikan kutu transformatör, -30 ~ 40 ℃ arasında ortamda kullanılmalıdır.

◆ Yükseklik: 4000m'nin altında

◆ Rüzgar hızı: 34m/s'nin altında

◆ Nem: Ortalama günlük bağıl nem%95'ten fazla değildir; Aylık bağıl nem değeri% 95'ten fazla değil

◆ Şok geçirmez seviye: Yatay ivme 0,4m/s²'den fazla değil ve dikey ivme 0,15m/s²'den fazla değil

◆ Kurulum eğimi: 3 ° içinde

◆ Kurulum ortamı: Çevredeki hava, aşındırıcı ve yanıcı gazlarla açıkça kirlenmez ve kurulum bölgesinde şiddetli bir titreşim yoktur.

Not: Önceden yüklenmiş Amerikan kutu transformatörünü yukarıdaki koşulların ötesinde sipariş ederken, şirketimizle müzakere edebilirsiniz.

● Teknik parametre tablosu

◆ Transformer

◆ Yük anahtarı

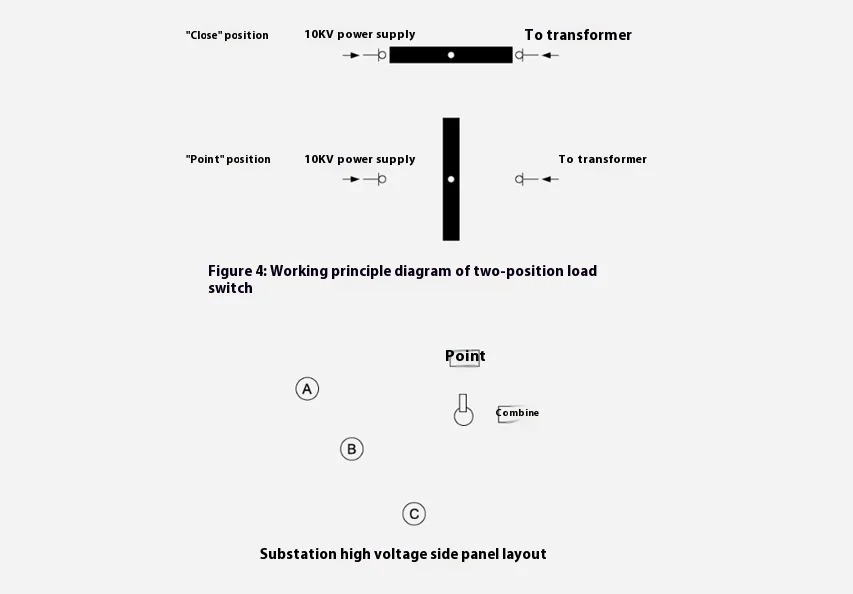

Önceden yüklenmiş Amerikan kutu transformatörünün yük anahtarı, yağla daldırılmış, üç fazlı bağlantı anahtarı ve yay çalışma mekanizması; Yükle açılabilir ve kapatılabilir ve açma ve kapanış hızının işletim kuvveti ile hiçbir ilgisi yoktur. Tipler iki istasyon, dört istasyon T-tipi ve dört istasyon V-tipidir.

◆ Yedekleme koruma sigortası

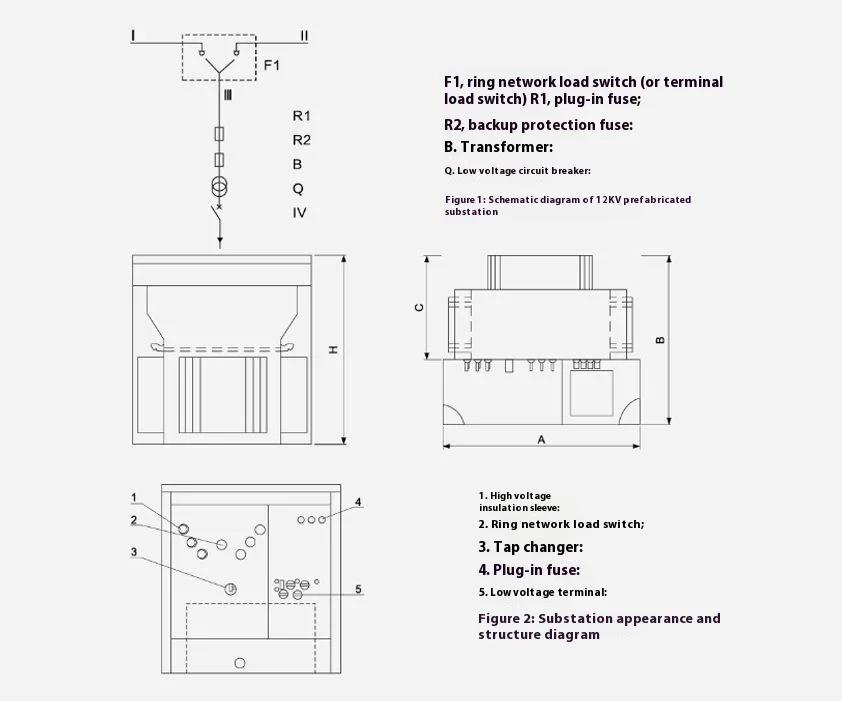

Önceden yüklenmiş Amerikan kutu transformatörünün sigortası, tam aralıklı bir koruma sigortası oluşturmak için transformatör dalındaki eklenti sigortası (bkz. R1 ve R2) ile seri olarak bağlanır. Sadece transformatör içinde kısa devre arızası olduğunda üflenir, bu nedenle üfleme olasılığı çok düşüktür. Üst yağ deposuna monte edilir ve güncellenecekse yağ tankının açılması gerekir.

◆ Sigorta takın

1. Sigorta ’çekirdeği önceden yüklenmiş Amerikan kutu transformatörünün iki sıcaklık ve akım özelliğine sahiptir, yani yük ucunda aşırı yük meydana gelir veya sıcaklık çok yüksek olduğunda erir. Eklenti sigortası ve yedekleme koruma sigortası, tüm aralığı birkaç amperden birkaç bin amper'e koruyabilen ve maksimum kırma akımı 50ka'dır.

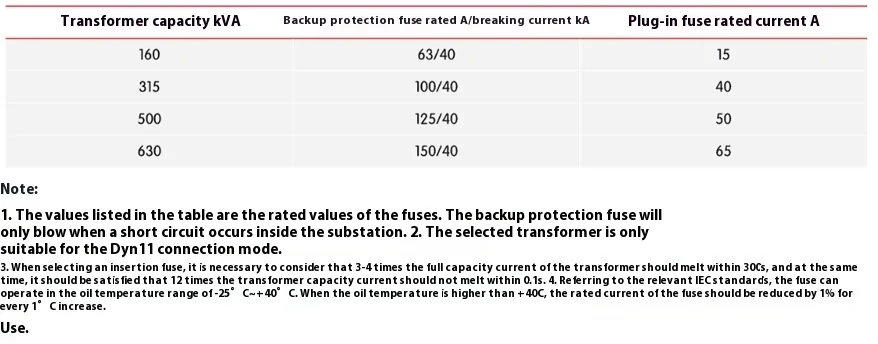

2. Yedekleme sigortasının ve eklenti sigortasının makul eşleşmesi, tüm transformatörün performansını doğrudan etkileyecektir. Referans için 10kV önceden yüklenmiş Amerikan kutu transformatöründeki sigorta seçim yönergelerinin bir kısmı için aşağıdaki tabloya bakın.

3. Sigorta, sigorta çekirdeğini harici olarak değiştirebilen bir unsurdur. Değiştirilirken, önce yakıt deposunun içindeki ve dışındaki basıncı dengelemek için üst yakıt deposunun basınç tahliye vanasının çekme halkasını çekin. Operatörlerin ve ekipmanların güvenliğini sağlamak için, yük olmadığında eklenti sigortaları takılmalı ve fişinin takılmalıdır. Bu nedenle, düşük voltaj tarafındaki tam yükü kesmek için düşük voltaj anahtarı ilk olarak kapatılmalıdır. Daha sonra, sigorta koltuğundaki sap, çalışma kolu ile sökülmeli ve daha sonra conta ve dış duvar arasındaki yapışmayı ortadan kaldırmak için yaklaşık 90 derece döndürülmelidir. Sigorta eriyisi 70-80 mm için eğik olarak yukarı doğru çekilmeli ve birkaç saniye kalmalıdır. Eriyik üzerindeki biraz yağ boşaltıldıktan sonra, yakıt deposu dışındaki diğer bileşenlerden yağ damlacıklarını önlemek için eriyik çıkarılmalıdır. Eriyik yüzeyini temiz bir pamuklu bezle silin ve daha sonra çekirdeği değiştirin. Değiştirirken, erimiş çekirdekte belirtilen parametrelere dikkat ettiğinizden emin olun ve farklı parametreler değiştirilemez. Değiştirme adımları için Ek 3'e bakın. Sigorta desteğine değiştirildikten sonra erimiş çekirdeği yerleştirin ve erimiş çekirdek üzerindeki sap kilitleme konumuna döndürüldüğünde, paslanmaz çelik yıkayıcının sigorta desteğine yakın olduğundan emin olun ve trafo merkezinin tamamen kapatıldığından ve nemden arındırıldığından emin olmak için sapın patron üzerine bağlandığından emin olun. Ardından, düşük voltaj anahtarı tekrar kapatılır ve güç kaynağı şu anda devam edebilir.

4. Önceden yüklenen Amerikan kutu transformatörü, bir yedek koruma sigortası ister bir eklenti sigortası olsun, bir fazlı eriyik eriyse, üç fazlı eriyik, sadece bir faz eriyiğinin hata akımından geçtiği belirlenemediği sürece üç fazlı eriyik bir sistemdir.
