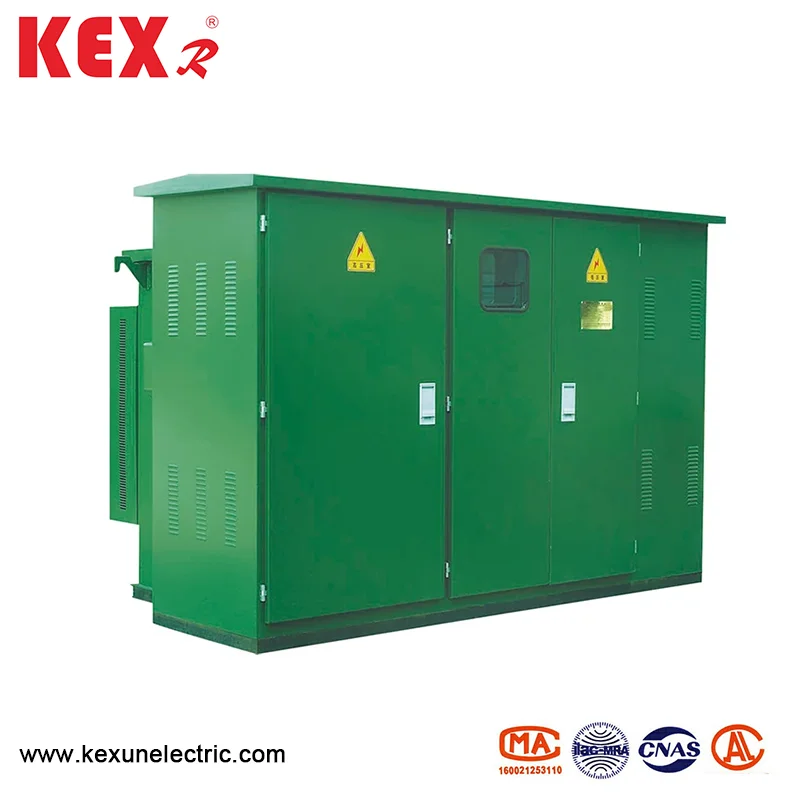

Önceden yüklenmiş Amerikan kutusu tipi trafo merkezi

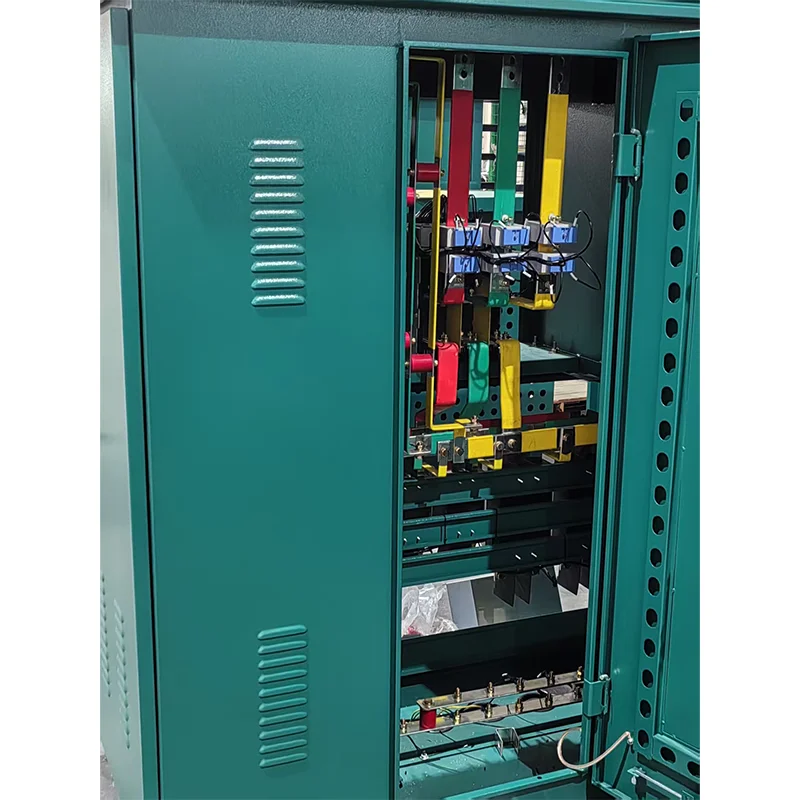

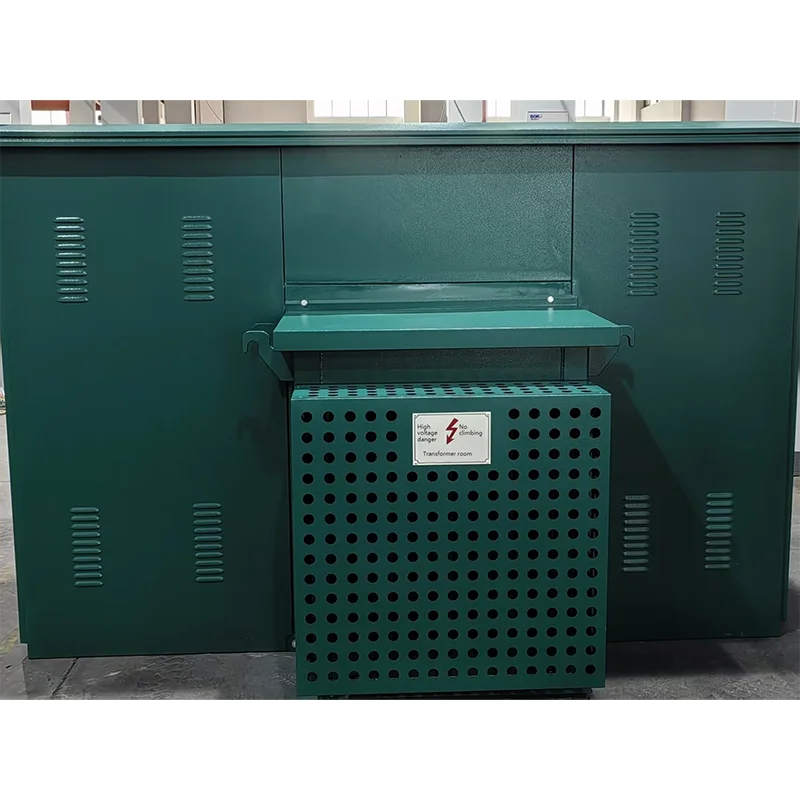

● Ürün yapısı özellikleri

◆ ZBW-12 önceden yüklenmiş Amerikan kutu tipi trafo merkezi, aynı kapasiteye sahip yerli Avrupa kutu transformatörünün sadece 1/3 ~ 1.5'si olan kompakt yapıya ve küçük hacme sahiptir, böylece zemin alanını büyük ölçüde azaltır.

◆ Trafo merkezi, yalıtım mesafesi olmadan tamamen kapalı ve tamamen yalıtımlı bir yapı benimser ve kişisel güvenliği güvenilir bir şekilde korur.

◆ Yüksek voltajlı kablolama, esnek güç kaynağı modu ve yüksek güvenilirlik ile hem halka ağı hem de terminal için kullanılabilir.

◆ Mükemmel transformatör performansı: Düşük kayıp, düşük gürültü ve düşük sıcaklık artışı; Güçlü aşırı yük kapasitesi, kısa devre direnci ve darbe direnci.

◆ Şemaya göre seçilebilen veya kendiniz tasarlanabilen her türlü düşük voltajlı besleme gereksinimini karşılayın.

● Teknik Parametreler Tablosu

● Sigorta

Önceden yüklenmiş Amerikan kutu tipi trafo merkezinin yüksek voltaj tarafı, prensipte, ekonomik ve güvenilir olan basit olan yedekleme koruma sigortası ve eklenti sigortasının seri bağlantısı ile tam aralık koruması ile sağlanmıştır; Yedekleme koruma sigortası, büyük kırılma kapasitesine sahip yağ ile daldırılmış yüksek voltajlı akım sınırlayıcı bir sigortadır. Sadece transformatör dahili olarak başarısız olduğunda, eklenti sigortası, akım ve sıcaklığın iki kez korunmasını sağlayabilen çift hassas bir sigorta ile donatılmıştır. Çift duyarlı sigorta patladıktan sonra, sigorta çekirdeği sahada kolayca değiştirilebilir.

● Yapı ve çalışma dizisi

1. Düzen

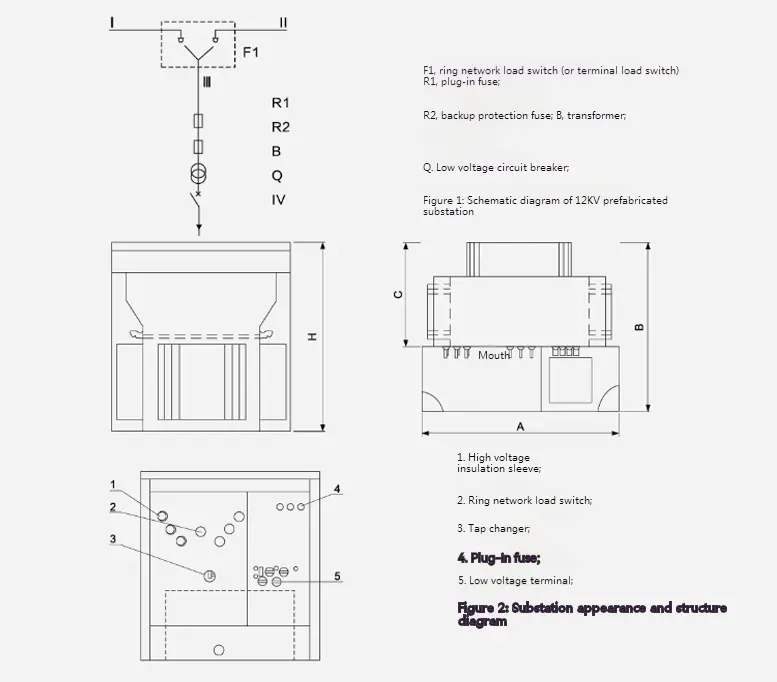

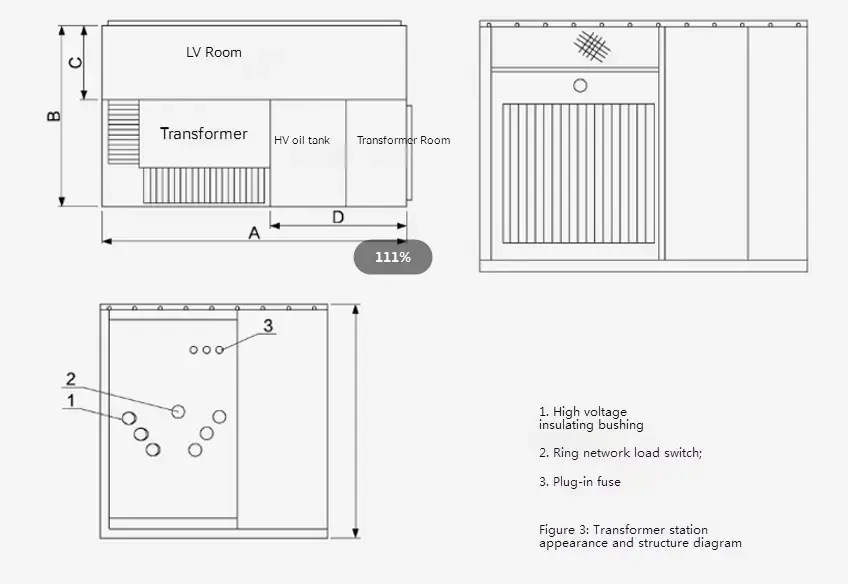

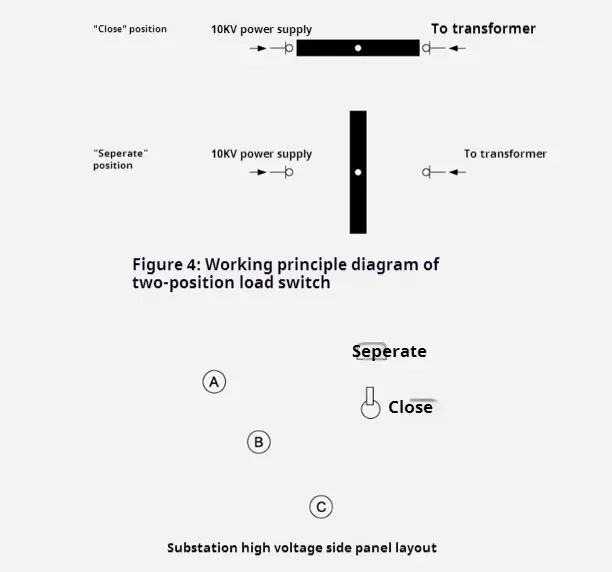

10kV ZBW-12'nin önceden yüklenmiş Amerikan kutusu tipi trafo merkezinin şekli ve yapısı için, bkz. Şekil 2 ve Şekil 3. Yağ tankı iki parçaya ayrılmıştır: üst kısım yüksek voltajlı yağ tankı ve alt kısım transformatör yağ tankıdır. İki parça sadece elektriksel olarak bağlanır, ancak yağ bloke edilir. Şematik diyagram, "I" ve "I" çizgilerinin döngü ağ besleyicileri olduğu Şekil 1'de gösterilmiştir, "LL" dalları transformatör dallarıdır ve "V" düşük voltaj çıkışıdır. Trafo merkezi hem halka ağı güç kaynağı sisteminde hem de terminal sisteminde kullanılabilir ve dönüşüm çok uygundur. Çizginin beslemesi ve "Lⅲ" dalı, halka ağının yük anahtarı ile değiştirilir. Aynı zamanda, transformatörün yüksek voltajlı tarafının gelen terminali, kısa devre hatasını korumak ve dalın aşırı yük ve aşırı sıcaklık korumasını korumak için yedek koruma sigortaları ve eklenti sigortalarıyla donatılmıştır. Aynı zamanda, yüksek voltajlı ekran cihazları ve yıldırım tutukluları da kurulabilir. Transformatörün düşük voltajı ucu, bir metre ve düşük voltajlı bir devre kesiciden geçtikten sonra çıktı.

Boyutlar ve ağırlık

2. Transformatör

KEXR önceden takılı Amerikan kutu tipi trafo merkezi, yeni S9 ve S11 Serisi üç fazlı yağ su basmış transformatörlerini, düşük yüksüz kayıp, düşük sıcaklık artışı, düşük gürültü ve düşük yükseklik avantajlarına sahiptir. Transformatörün yüksüz kaybı ve yük kaybı, şu anda yerel ileri seviyeye ulaşan orijinal S9 transformatörününkinden daha düşüktür. Transformatör, hava kirliliğini etkili bir şekilde izole eden tamamen mühürlü yapıdır. Yağ tankının üstünde 40-90 mm'lik bir hava yastığı bırakılır, bu da ısı yayılımı ve yağ tankı kabuğunun olukluları ile birlikte soğutma rolünü oynayabilir ve iç basıncı etkili bir şekilde azaltabilir.

Boyutlar ve ağırlık

3. Yedekleme Koruma Sigortası

Tam aralıklı bir koruma sigortası oluşturmak için transformatör dalındaki (Şekil 2'deki R1 ve R2'ye bakınız) eklenti sigortası ile seri olarak bağlanır. Sadece trafo merkezinin içinde kısa devre arızası olduğunda esiyor, bu nedenle üfleme olasılığı çok düşük. Üst yağ deposuna monte edilir ve güncellenecekse yağ tankının açılması gerekir.

4. Eklenti sigortası

◆ Erime çekirdeği çift hassasiyete (sıcaklık ve akım) sahiptir, yani yük tarafı arızalandığında (aşırı yük veya aşırı sıcaklık) erir. Eklenti sigortası ve yedekleme koruma sigortası, tüm aralığı küçük akımdan (birkaç kez) büyük akıma (birkaç on kiloamper) koruyabilen seri olarak kullanılır ve maksimum kırma akımı 50ka'dır.

◆ Yedekleme sigortasının ve eklenti sigortasının makul eşleşmesi, tüm trafo merkezinin performansını doğrudan etkiler. Sadece referans için 10kV önceden yüklenmiş Amerikan kutu tipi trafo merkezinde sigorta seçim yönergelerinin bir kısmı için aşağıdaki tabloya bakın. Not: Diğer trafo merkezleri için uygun değildir.

● Önceden yüklenmiş Amerikan kutusu türü trafo merkezinin ana boyutu
