Neden giderek daha fazla müşteri C-GIS'i seçiyor?

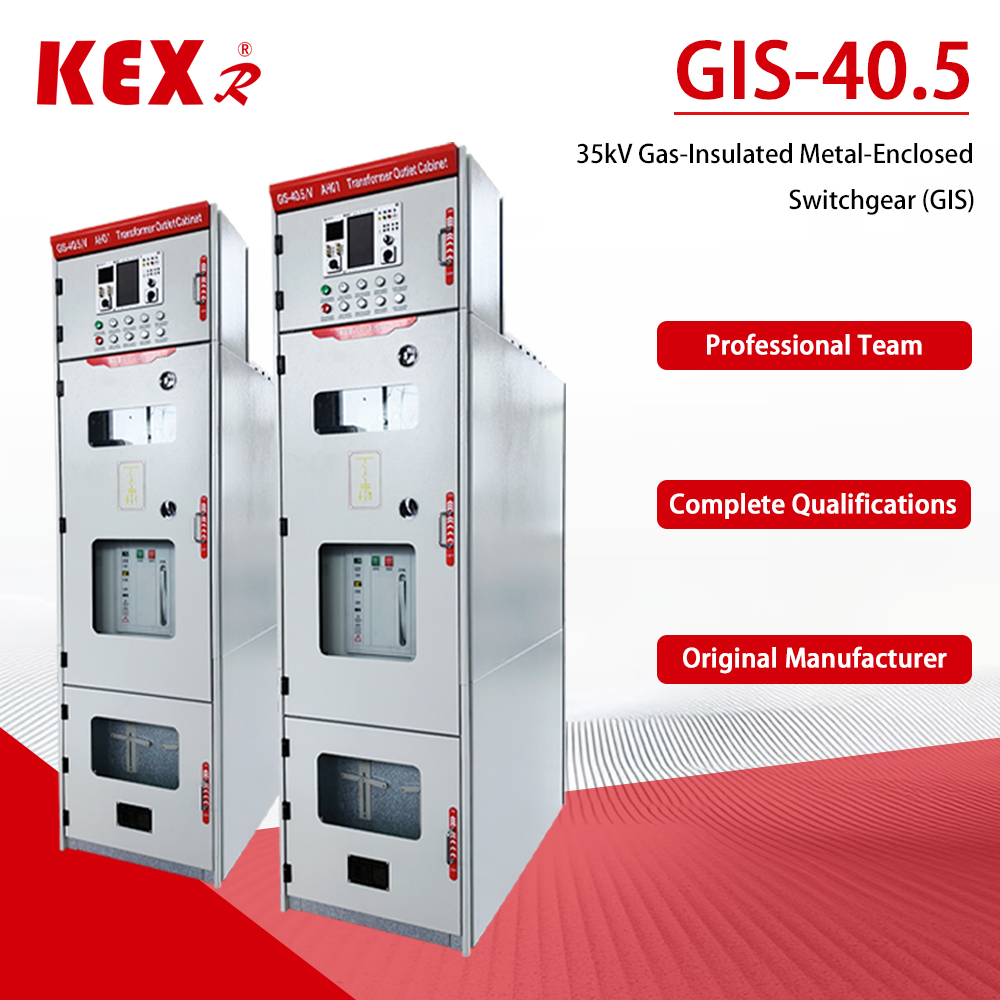

C-GIS nedir?

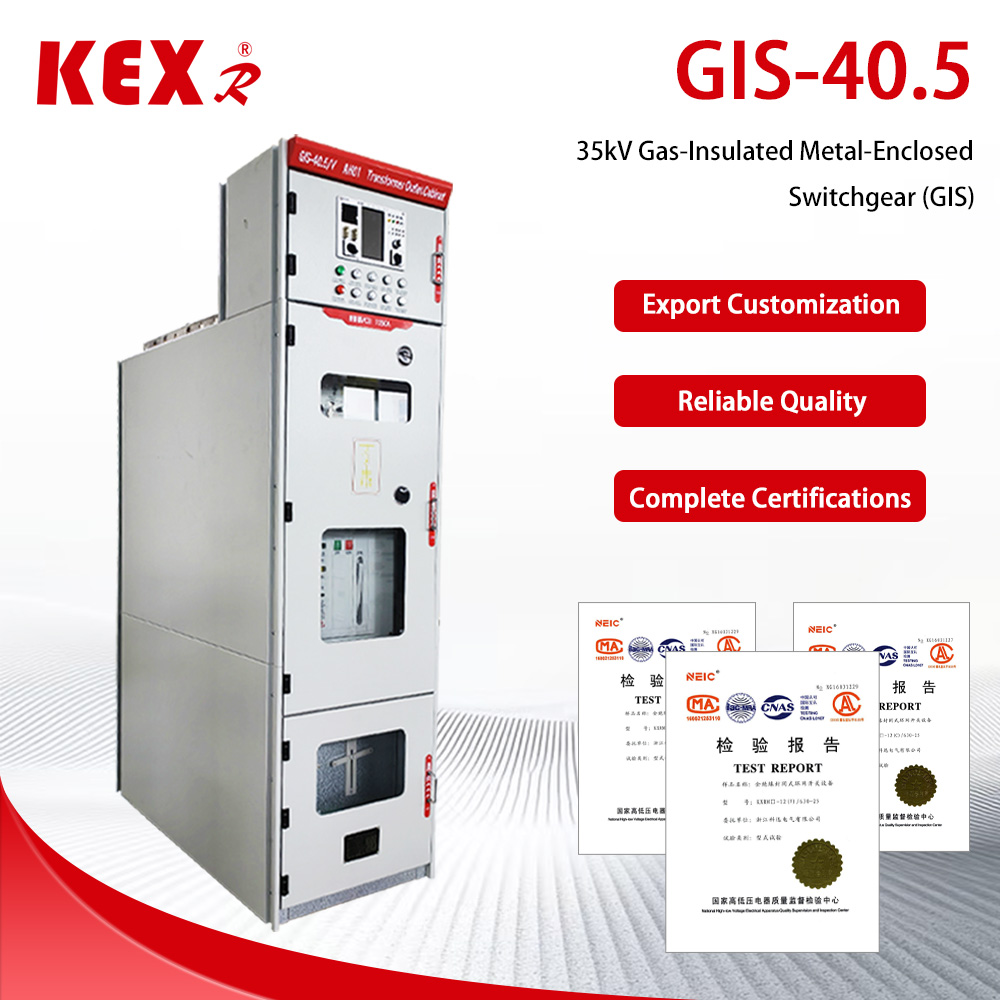

The 40.5kV C-GIS Kabini(35kV sistemlerde yaygındır) GIS teknolojisinin orta gerilim alanına başarılı bir şekilde genişletilmesidir. Temel tasarım konsepti aşağıdaki gibidir:

1. Tamamen kapalı yapı: Tüm yüksek voltajlı canlı parçalar, dış ortamdan tamamen izole edilmiş, paslanmaz çelik plakalarla kaynaklanmış sızdırmaz bir gaz kutusu içinde yalıtılmıştır.

2.Gaz yalıtımı: Gaz kutusu, yalıtım ortamı olarak havanın yerini almak üzere yalıtım gazıyla doldurulur. Yaygın yalıtım gazları şunları içerir:

3.SF (kükürt heksaflorür): Geleneksel ana akım ortam mükemmel yalıtım performansına sahiptir, ancak yüksek sera etkisi nedeniyle çevresel baskıyla karşı karşıyadır.

4.Çevre koruma gazı: "Çift karbon" hedefine ulaşmak amacıyla pazar, yeşil kalkınmayı teşvik etmek amacıyla kuru hava, nitrojen (N) veya yeni çevre koruma gazını alternatif olarak benimsemeye başladı.

5.Vakum devre kesici: Şalt donanımının çekirdek devre kesicisi genellikle devrenin bağlantısını ve bağlantısını kesmek için vakumlu devre kesiciyi kullanır.

6.Modüler tasarım: Ürün, sahada esnek bir şekilde birleştirilebilen ve kolayca genişletilebilen çeşitli standart modüllerden (devre kesici modülü ve veri yolu modülü gibi) oluşur.

Temel Avantajlar ve Uygulanabilir Senaryolar

Geleneksel (hava yalıtımlı panel) ile karşılaştırıldığında, 40.5kV C-GIS aşağıdaki olağanüstü avantajlara sahiptir, ancak aynı zamanda yüksek başlangıç ​​maliyetine de dikkat etmesi gerekir:

1.Kompakt yapı, yerden tasarruf: Gaz yalıtım performansı havaya göre çok daha iyi olduğu için kabinetin boyutu büyük oranda küçülür. Aynı spesifikasyondaki AIS ile karşılaştırıldığında, C-GIS'in kapladığı alan %50'den fazla, hatta %76'ya kadar azaltılabilir; bu da özellikle arazi kaynakları kısıtlı kentsel trafo merkezleri için uygundur.

2.Güçlü çevresel uyumluluk, güvenlik ve güvenilirlik: Tamamen yalıtılmış tasarım, yüksek rakım, nem, tuzlu sis, kirlilik ve yoğuşma gibi zorlu ortamlara karşı dayanıklı olmasını sağlar. Canlı parçalar açığa çıkmaz ve güvenlik yüksektir. Sıfır gösterge basıncında (gaz kaçağı) bile belirli bir yalıtım seviyesi korunabilir.

3.Temel olarak bakım gerektirmez, işletme ve bakım maliyetlerini azaltır: Çekirdek bileşenler dış ortamdan izole edildiğinden temel olarak toz ve nemden etkilenmez, temel bakım gerektirmez seviyeye ulaşır.

4.Daha yüksek ilk yatırım: Daha karmaşık malzeme ve süreçlerin kullanılması nedeniyle (paslanmaz çelik, robot kaynağı, helyum sızıntısı tespiti vb.), C-GIS'in ilk satın alma maliyeti genellikle AIS'den daha yüksektir.

Bu avantajlarıyla C-GIS, yeni enerji üretim (fotovoltaik, rüzgar enerjisi) hidrofor istasyonlarında, kentsel dağıtım ağı dönüşümünde, demiryolu ulaşımında, yüksek binalarda, sanayi ve madencilik işletmelerinde, zorlu ortamlardaki (yüksek rakımlı, kıyı bölgeleri ve yüksek kirliliğe sahip sanayi bölgeleri gibi) veri merkezleri ve trafo merkezlerinde yaygın olarak kullanılmaktadır.

Yapısal ve tasarım özellikleri

Ekipmanın tüm yaşam döngüsü boyunca (30 yıla kadar veya daha uzun süre) güvenliğini ve güvenilirliğini sağlamak için,40.5kV C-GIS Yapısal tasarım ve üretim teknolojisinde aşağıdaki özelliklere sahiptir:

1.Yüksek seviye koruma: Hava kutusunun koruma seviyesi genellikle kısa süreli daldırma etkisine dayanabilen IP67'ye ulaşır.

2.Hassas kaynak işlemi: Gaz kutusu genellikle kaynağın sağlamlığını ve sıkılığını sağlamak için robotlar tarafından otomatik olarak lazerle kaynak yapılan 3 mm kalınlığında 304 paslanmaz çelik plakadan yapılır.

3.Sıkı sızıntı tespiti: İmalattan sonra, SF6 gazının yıllık sızıntı oranının ≤%0,1 olmasını ve bazı üst düzey ürünlerin ≤%0,01'e bile ulaşabilmesini sağlamak için tespit için yüksek hassasiyetli helyum kütle spektrometresi sızıntı dedektörü kullanılacaktır.

4.Akıllı entegrasyon: Yeni nesil akıllı GIS kabini, gerçek zamanlı durum izlemeyi, uzaktan kontrolü ve arıza erken uyarısını destekleyen sıcaklık, kısmi deşarj, mekanik özellikler vb. gibi yerleşik sensörlere sahiptir ve akıllı şebekeyi gerçekleştirmenin önemli bir parçasıdır.
