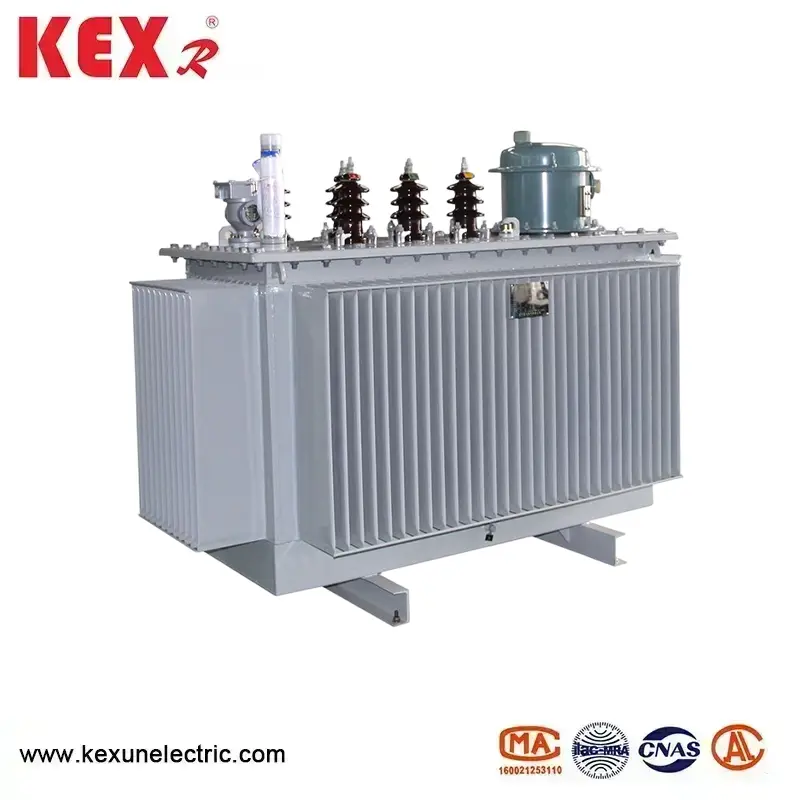

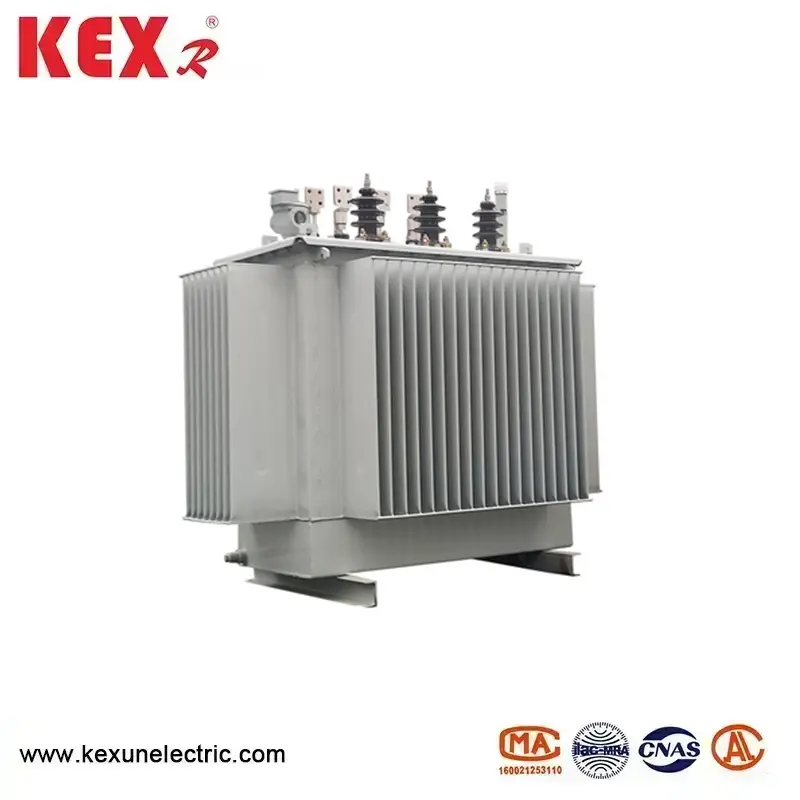

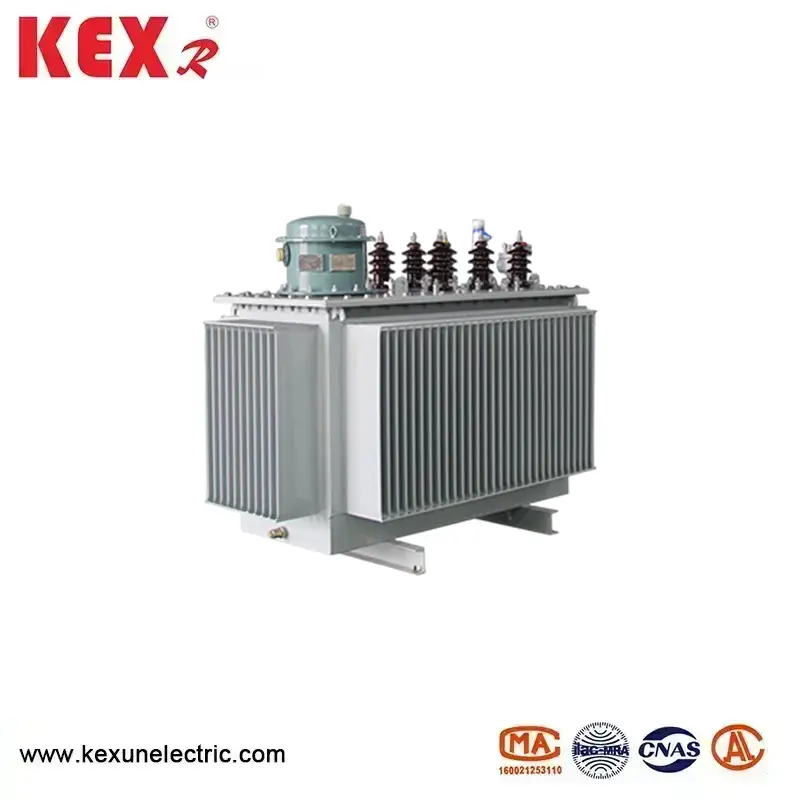

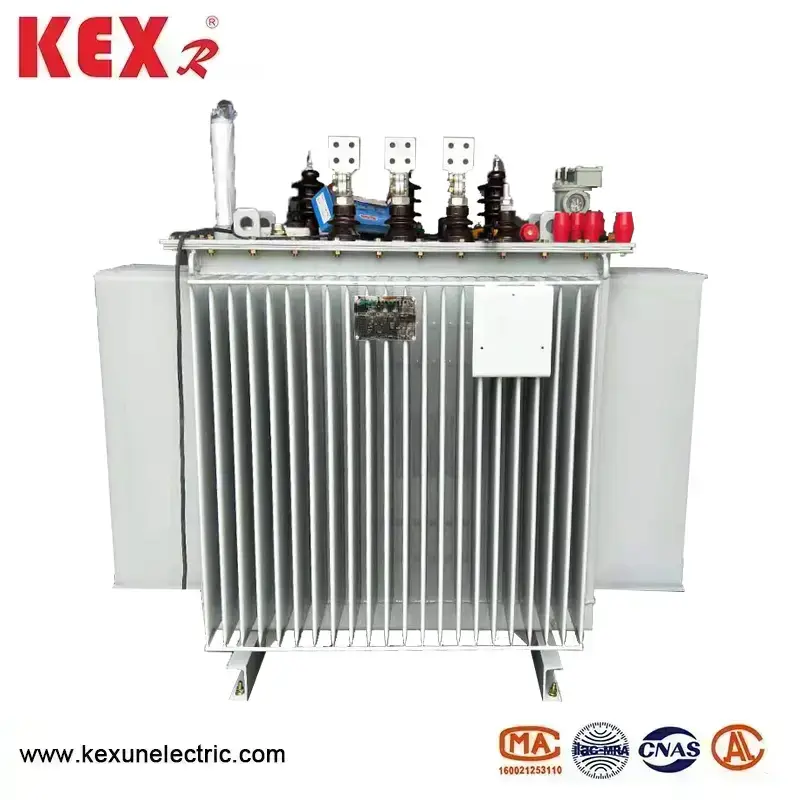

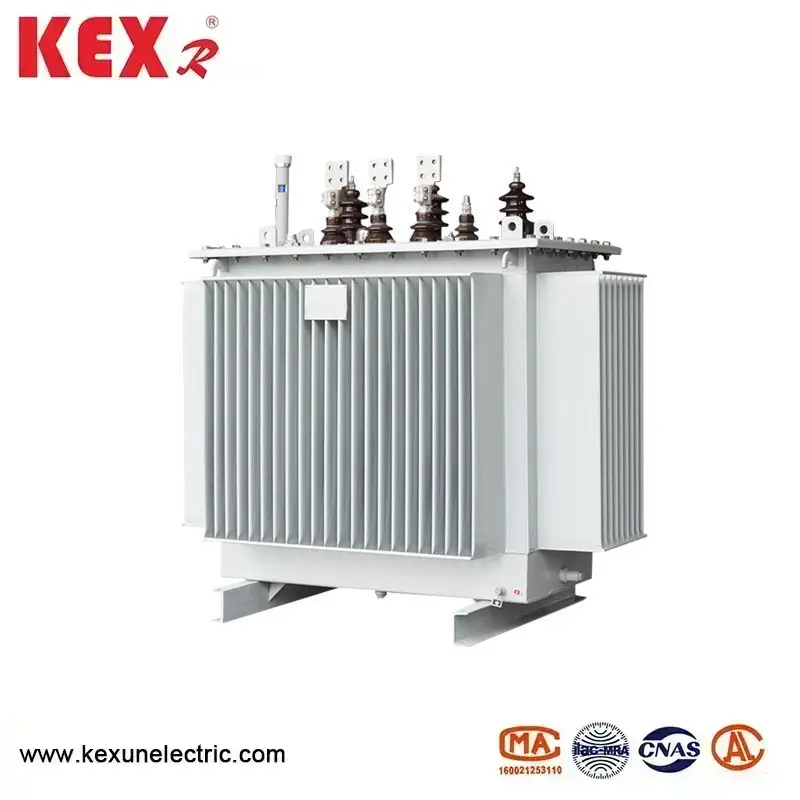

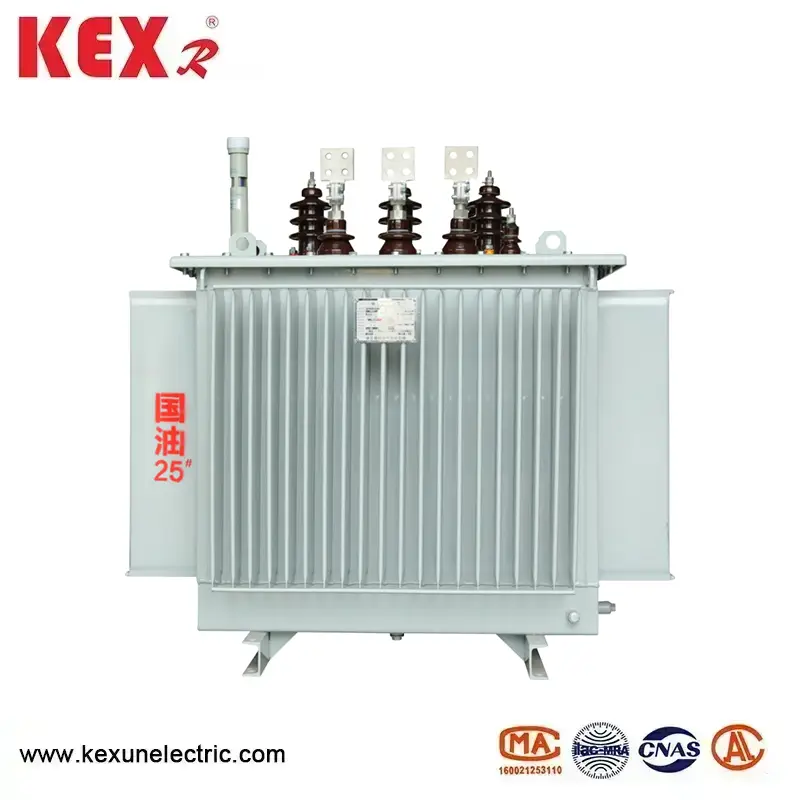

Yağlı Transformatör

●Yağlı Transformatörün kullanım koşulları

▶Yükseklik 1000 m'yi aşmayan;

▶Ortam sıcaklığı:

▶Maksimum sıcaklık+40 'C;

▶En sıcak ayın ortalama sıcaklığı+30"Co Maksimum yıllık ortalama sıcaklık+20°▶Minimum dış ortam sıcaklığı -25C'dir.

● Yağa batırılmış Transformatör Standartları karşılar

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Yüksek kaliteli malzeme seçimi

▶Yağlı Transformatörümüz, daha düşük dirençli Oksijen Ağacı bakır telini seçer ve çapak veya keskin köşeler olmadan daha pürüzsüz hale getirmek için bir dizi ek yüzey işleminden geçer, bu da transformatörün daha düşük yük kaybı ve daha güvenilir elektrik performansı sağlar.e Yüksek kaliteli silikon çelik saclar seçin ve performans seviyesinin iyileştirilmesiyle, transformatörlerin yüksüz kaybını azaltmak için daha düşük birim kaybı olan silikon çelik saclar kullanın.

▶Kısa devre akımı altında bile asla çatlamayacak yüksek kaliteli lamine ahşap yalıtım bileşenlerini seçin.

bozulmadan kalacaktır.

▶Transformatörün çalışmasını daha güvenilir hale getiren, daha düşük seviyede su, gaz ve yabancı maddeler içeren, derinlemesine filtrelenmiş transformatör yağını seçin.

▶Eskimeyi etkili bir şekilde önlemek ve sızıntıyı ortadan kaldırmak için yüksek kaliteli kauçuk sızdırmazlık malzemeleri seçin.* Tüm ham maddeler kalite kontrolünden geçer ve tüm ham madde üreticileri ulusal standart IS09000 uyarınca sıkı bir incelemeye tabi tutulur.

◆ Uygun maliyetli

s9 serisi Yağlı Transformatör, S7 serisine kıyasla yüksüz kayıpları, yük kayıplarını ve yüksüz akımları sırasıyla %10, %24 ve %46 oranında azalttı ve bu da işletme maliyetlerinde %19'luk bir azalmaya yol açtı. s9 serisi temelinde, S11 serisi ürünler ortalama yüksüz kaybı %30 azalttı; Yüksüz akım S9'a göre %70-85 oranında azalır; Ortalama sıcaklık artışı 10K azalır ve ürünün kullanım ömrü iki kattan fazla artar. %20'lik aşırı yük koşullarında bile uzun süre çalışabilir; Ürünün çalışması sırasında ortalama gürültü azalması 2-4 desibeldir.

◆ Tamamen mühürlü

S11 (M) R'deki "M", yağ tankının tamamen sızdırmaz bir yapı benimsediğini temsil eder. Sıradan yağa batırılmış transformatörlerle karşılaştırıldığında, tamamen sızdırmaz dağıtım transformatörleri, yağ depolama tanklarını ortadan kaldırır ve soğutma ve ısı dağıtma bileşenleri olarak yağ borularını oluklu kanatlarla değiştirir. Oluklu yağ tankı, özel bir üretim hattında yüksek kaliteli soğuk haddelenmiş ince plakalardan yapılmıştır ve oluklu kanatçıklar, transformatör yağının hacmine göre genişleyip büzüşebilir, böylece transformatörü atmosferden izole edebilir, yağın bozulmasını ve yalıtım nemini önleyip yavaşlatabilir, operasyonel güvenilirliği ve bakım gerektirmeyen normal çalışmayı artırabilir.

Oluklu yağ tankının yüzeyi, metalurji, petrokimya, madencilik ve diğer ortamlarda kullanıma uygun üç dayanıklı boya ile kaplanmadan önce yağ giderme, pas giderme ve fosfatlama işlemlerine tabi tutulur.

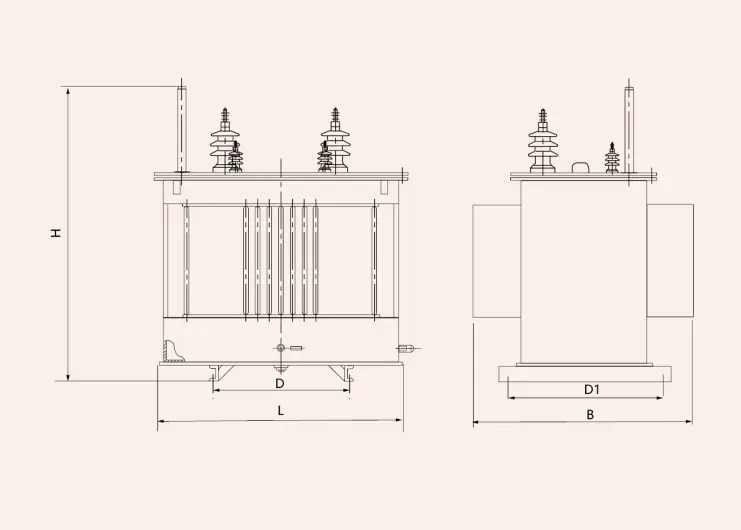

◆ Yağlı Transformatörün görünümü ve montaj boyutları

◆10kV D11 serisi yağlı dağıtım transformatörünün teknik parametreleri
