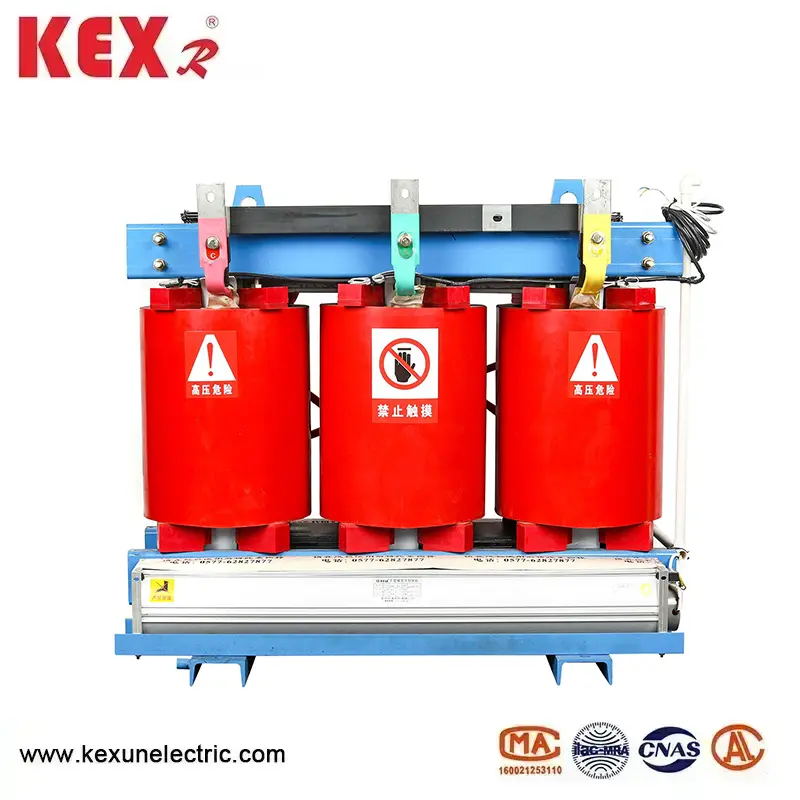

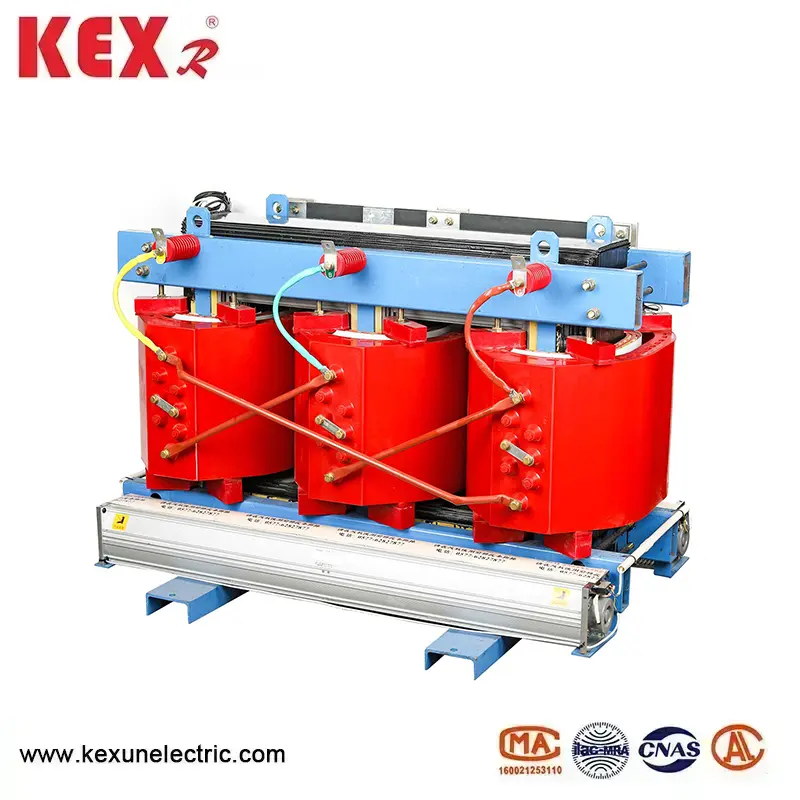

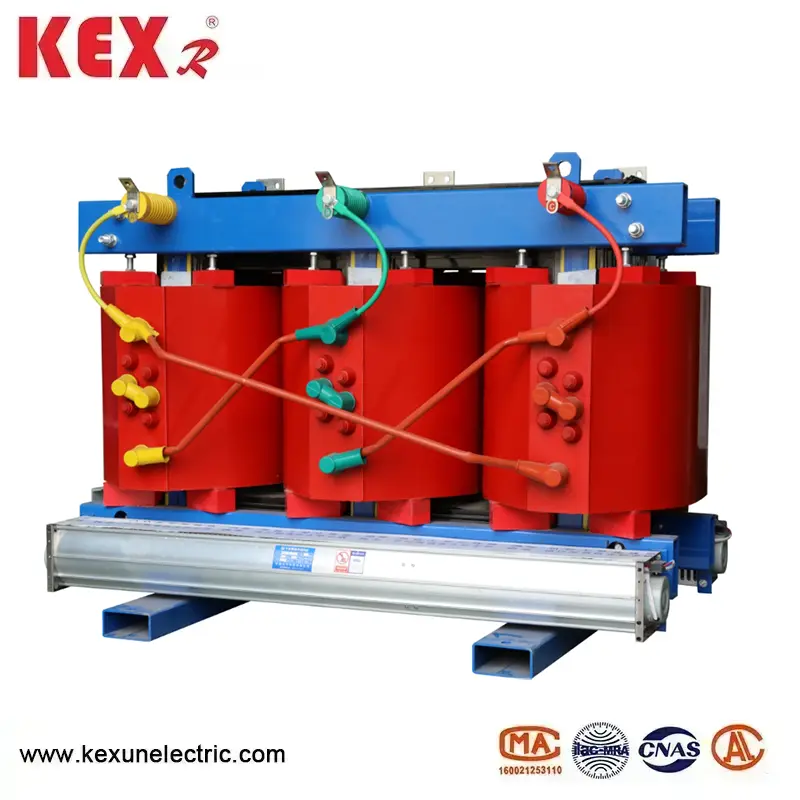

Çevre dostu kuru tip transformatör

◆ SGB10 tipi çevre dostu kuru tip transformatörün çekirdeği

Demir çekirdek, ithal tahıl odaklı yüksek kaliteli yüksek manyetik iletkenlik silikon çelik levhalardan yapılmıştır. 45 ° tamamen eğimli eklem yapısı, transformatörün düşük yüksiz kaybına ve gürültüye sahip olmasını sağlayan sarma ve demir çekirdek arasında elastik bir sabitleme cihazı benimser. Demir çekirdeğin yüzeyi sadece transformatörün gürültüsünü azaltmakla kalmaz, aynı zamanda operasyon sırasında pastanın paslanması ve alt kısımla sabitlendiği gibi, özel teknoloji ile işlenir. bir bütün. Sargı elastik pedler tarafından sabitlenir ve tamponlama yapısı sargının titreşim seviyesini ve gürültüsünü azaltabilir.

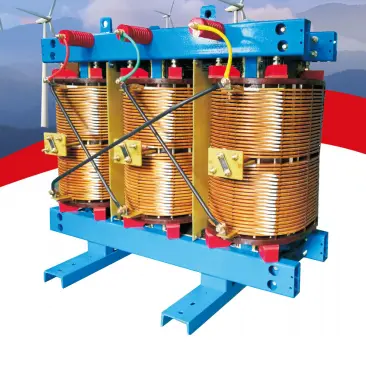

◆ Yüksek ve düşük voltaj bobinleri

Yüksek ve düşük voltajlı bobinler, NOMEX yalıtım malzemesinden yapılmıştır ve VPL vakum basınçlı ekipman kullanılarak çözücü içermeyen emprenye edici boya ile tekrar tekrar emprenye edilir ve daha sonra yüksek sıcaklıklarda birçok kez pişirilir ve kürlenir. Yüksek voltajlı bobin, yüksek mekanik mukavemet ve iyi ısı yayılma koşullarına sahip sürekli bir yapı benimser, yüksek ara katman voltajının dezavantajlarından, zayıf ısı yayma kabiliyeti, kolay termal bozulma ve çok. Düşük voltajlı bobin, bir folyo veya uzunlamasına hava yolu yüksek akım spiral yapısını benimser. Emprenye edilmiş bobin mükemmel nem direncine sahiptir ve etkilere daha etkili bir şekilde dayanabilir, çatlak veya kısmi deşarj yoktur ve hizmet ömründen sonra kurutulması, ayrışması ve geri dönüşümü, çevreyi koruyarak kolaydır.

◆ Kabuk

Gerekirse, Kexun Electric, IP20 veya IP23 koruma seviyelerine sahip kabuklar sağlayabilir. Muhafaza koruma seviyesinin anlamı LP20, 12 mm çapında katı yabancı nesnelerin girmesine izin verilmez. Soğutma havasının dolaşımını sağlamak için kabuğun alt kısmı ve üstü, kabuğun alt kısmı yapılır

◆ Aşırı ısınma koruması

Bobin aşırı ısınmaya karşı koruyucu önlemler almak için, SGB10 tipi çevre dostu kuru tip transformatör 315kva ve üstü bir sıcaklık ekran koruma cihazı ile donatılmıştır. Bu cihaz, dijital ekran cihazının sinyal kaynağı olarak düşük voltaj sargısına gömülü sıcaklık algılama elemanlarını kullanır. Düşük voltajlı sargının içindeki sıcaklık değiştiğinde, sıcaklık algılama dijital ekran cihazı yeni bir sıcaklık değeri görüntüler ve transformatörü korumak için bu sıcaklık değerine dayanan kontrol ve alarm işlevleri gerçekleştirir.

◆ Aşırı yük kapasitesi

SGB10 tipi çevre dostu kuru tip transformatör, yeni bir yapı, yeni malzemeler ve yeni işlemler, iyi ısı dağılımı koşulları, uzun termal ömür ve son derece güçlü aşırı yük kapasitesi ile,%120 aşırı yükleme altında güvenli ve güvenilir bir şekilde çalışabilir. Eski 23 ortamda, fan soğumasına gerek yoktur ve yine de uzun süre tam yükte çalışabilir.

◆ Güvenlik

SGB10 tipi çevre dostu kuru tip transformatör, bugün mevcut olan en yüksek güvenlik performansı kuru tipi transformatördür, tüm yalıtım malzemeleri uyumlu olmayan, kendi kendine söndürme, toksik olmayan ve epoksi döküm ürünlerine kıyasla yanıp sönebilir maddelerin% 10'undan daha azını içerir. Epoksi döküm transformatörleri. SG (b) 10 yeni ürün, yüksek güvenlik gereksinimleri, nemli ve sıcak koşulları olan uygulamalarda ve güç, metro, gemi, kimyasal ve metalurji endüstrileri gibi zayıf havalandırma uygulamalarında üstün performans gösterir.

◆ Mükemmel nem direnci

SGB10 tipi çevre dostu kuru tip transformatörün NOMEX "yalıtım sistemi, nem istilasına dayanabilir. Gelişmiş VPL ekipmanını ve vakum emprenye teknolojisini kabul etmek.

◆ Daha küçük hacim ve daha hafif ağırlık

SGB10 tipi çevre dostu kuru tip transformatör, ana yalıtım malzemesi olarak DuPont Nomex@ kağıdı kullanır ve bunu transformatörün en sıcak noktasında hibrit bir yalıtım sistemi olarak kullanır, aynı kapasitede transformatörlerde epoksi reçine dökümüne kıyasla boyut ve ağırlığını azaltır.

◆ Çevre koruması

SGB10 tipi çevre dostu kuru tip transformatör, servis ömründen sonra ayrıştırılabilir ve geri dönüştürülebilir, ayrıştırılamayan epoksi reçine döküm kuru tip transformatörlerinin kusurunun üstesinden gelebilir ve çevre boyasını servis ömründen sonra reçine ve cam fiberin katılaşmasına ve füzyonuna kirletebilir.

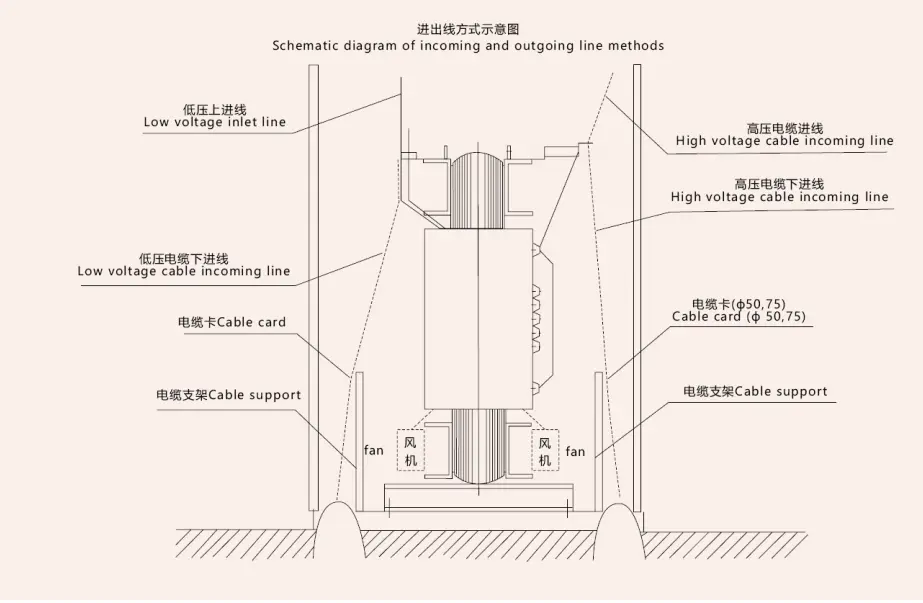

◆ Kurşun teli

Yüksek voltajlı çıkış terminali sargının üst kısmına sabitlenir ve musluk sargının ortasında bulunur. Bir elektrik kesintisi olması durumunda, çıkış voltajını ayarlamak için bir bağlantı parçasıyla TAP değiştirilir. Düşük voltaj giden terminal, giden şeride cıvatalardan güvenilir bir şekilde bağlanan bir plaka tipi iletken şerididir.

◆ İlgili standartlar

GB1094.11-2007 "Kuru Tip Transformatörler"

GB/T10228-1997 "teknik parametreler ve

Kuru tip güç transformatörleri için gereksinimler "

GB/T17211-1998 "Kuru tip güç transformatörleri için yük kılavuzu"

JB/T10088-2004 "6-220kV güç transformatörlerinin ses seviyesi"

GB4208-1993 "Muhafazalar (LP kodu) tarafından sağlanan koruma dereceleri"

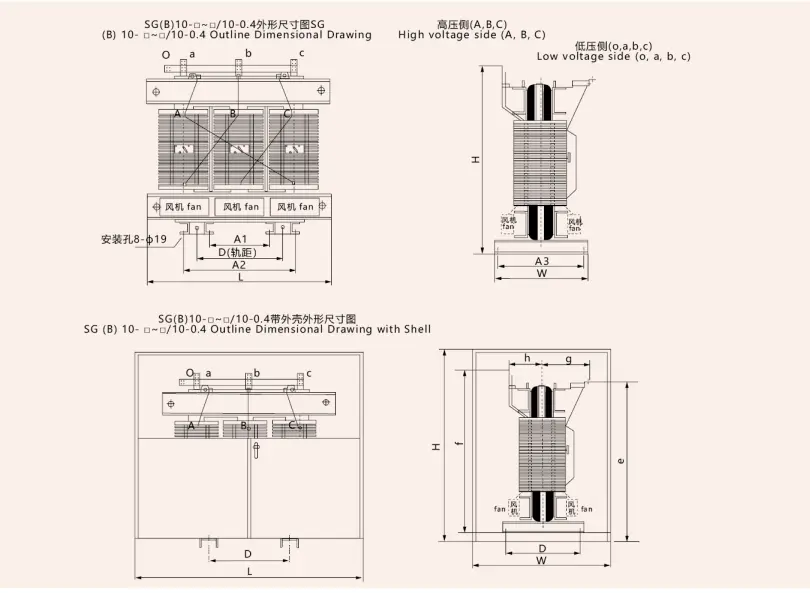

◆ SGB10 tipi çevre dostu kuru tip transformatörün görünüm ve kurulum boyutları

◆ 10kV SGB10 Tipi Çevre Dostu Kuru Tipi Transformatör Teknik Parametreleri
