Hava ile yalıtımlı şalt

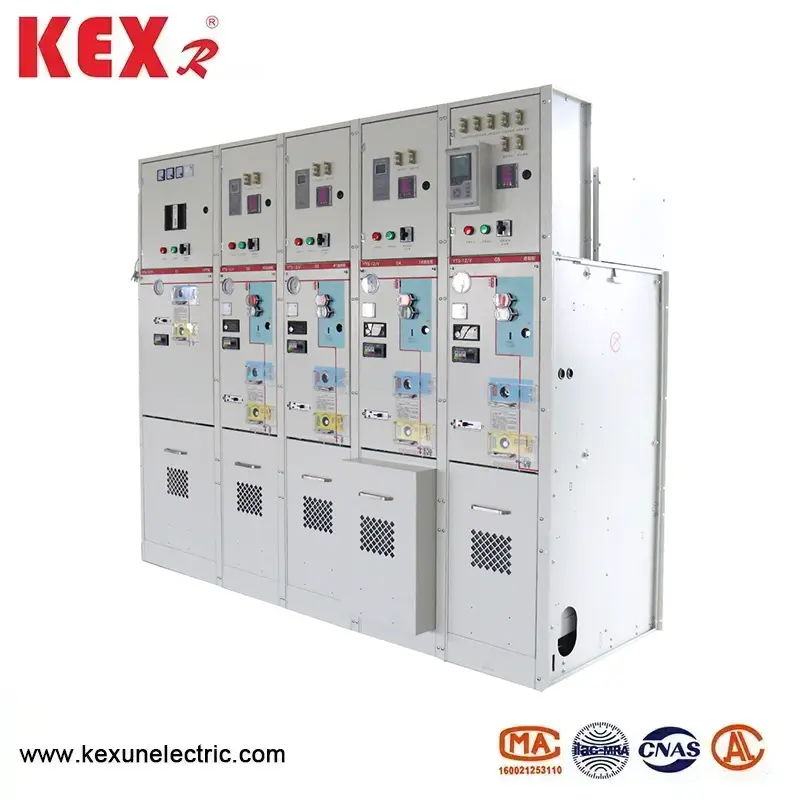

● KXMR6-12 tipi hava yalıtımlı şalterin ana yapısı ve işlevi

◆ Çekirdek bileşenler:

▶ Yük Anahtarı: Normal akımı (SF6 veya vakum yük anahtarı gibi) açmak ve kapatmak için kullanılır.

▶ Sigorta düzeneği: Kısa devre koruması sağlayın (transformatör koruma devresinde yaygın).

▶ Topraklama anahtarı: Bakım sırasında güvenli topraklama sağlayın.

▶ Enstrüman Odası: Mikrobilgisayar koruma cihazı veya izleme modülü seçilebilir.

◆ Tipik şema: Gelen hat ünitesi, giden hat ünitesi, ölçüm ünitesi ve PT ünitesinin modüler kombinasyonu.

● Hava içi switchear uygulama senaryosu

▶ Zil ağı güç kaynağı: Çift güç kaynağı veya çok güçlü besleme halka ağı sisteminde bir düğüm anahtarı olarak.

▶ Terminal Dağıtım: Endüstriyel ve Madencilik İşletmeleri, Ticari Kompleksler ve Konut Mahallelerinin Dağıtım Terminali.

▶ Yeni enerji erişimi: Fotovoltaik ve rüzgar gücü gibi dağıtılmış enerjinin şebekeye bağlı kontrolü.

● Hava ile yalıtımlı anahtarlama koşullarını kullanma

KXRM6 tipi hava yalıtımlı şalteri, yüksek ve düşük sıcaklık (+40 ℃ ~ -40 ℃), nem, toz, tuz kirliliği, madenler, yüksek irtifa (L000) ve diğer ortamlar için uygundur. 24 saat içinde suya kısa süreli daldırma kullanımı etkilemez.

Not: Yükseklik daha yüksekse, lütfen belirli yüksekliği belirtin.

● Stadard

KXRM6 Tipi Hava Yalıtımlı Switchear Standartların Altında Toplanıyor

1. Uluslararası Standartlar

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694, vb.

2. Çin Standardı

GB3804, GB3906, GB11022, vb.

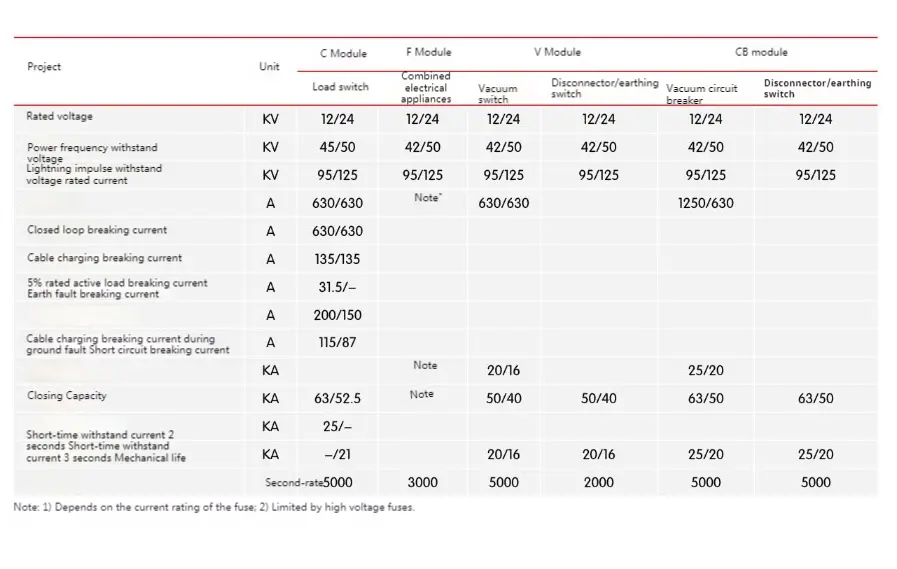

● KXRM6 Tipi Hava Yalıtımlı Switchear Teknik Parametreler Tablo

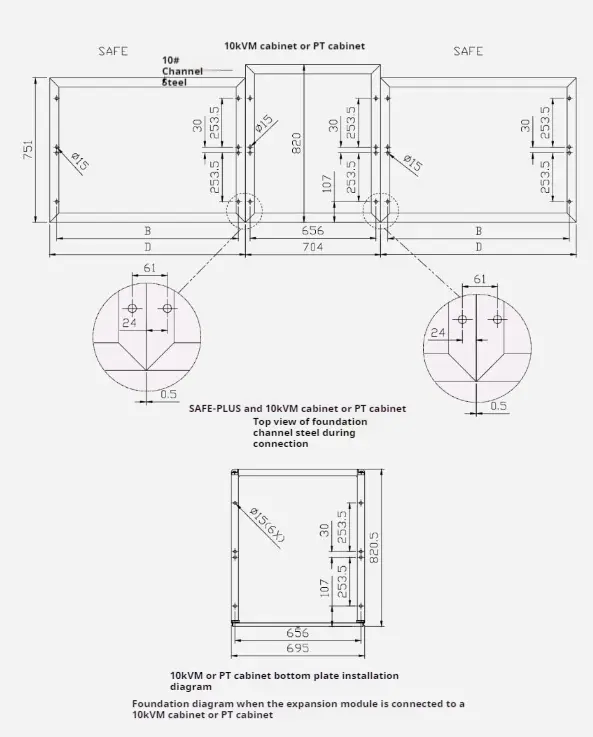

● KXRM6 tipi hava yalıtımlı şalterin yapısı ve boyutları
