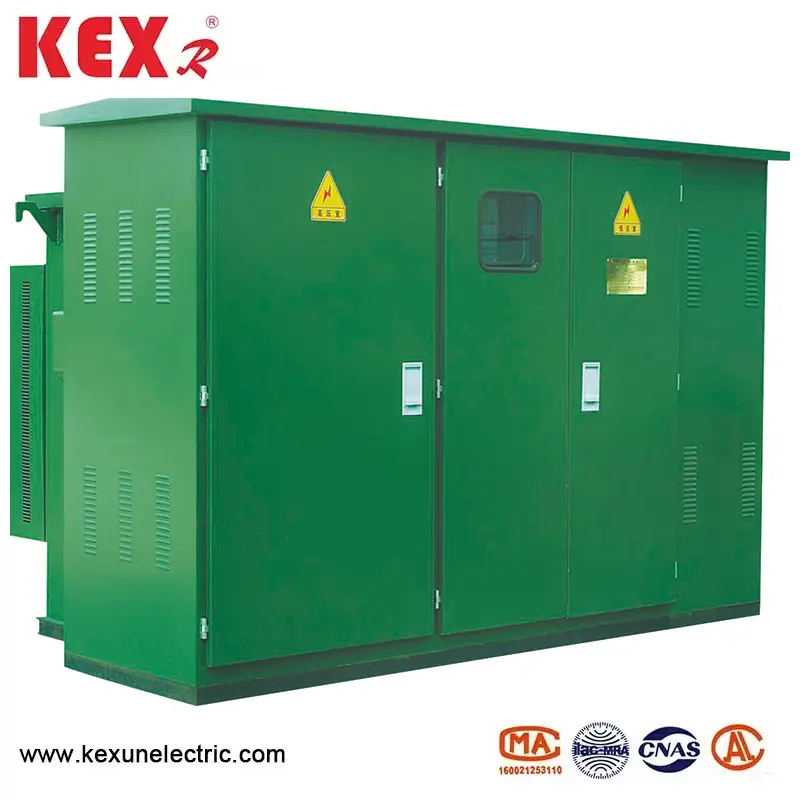

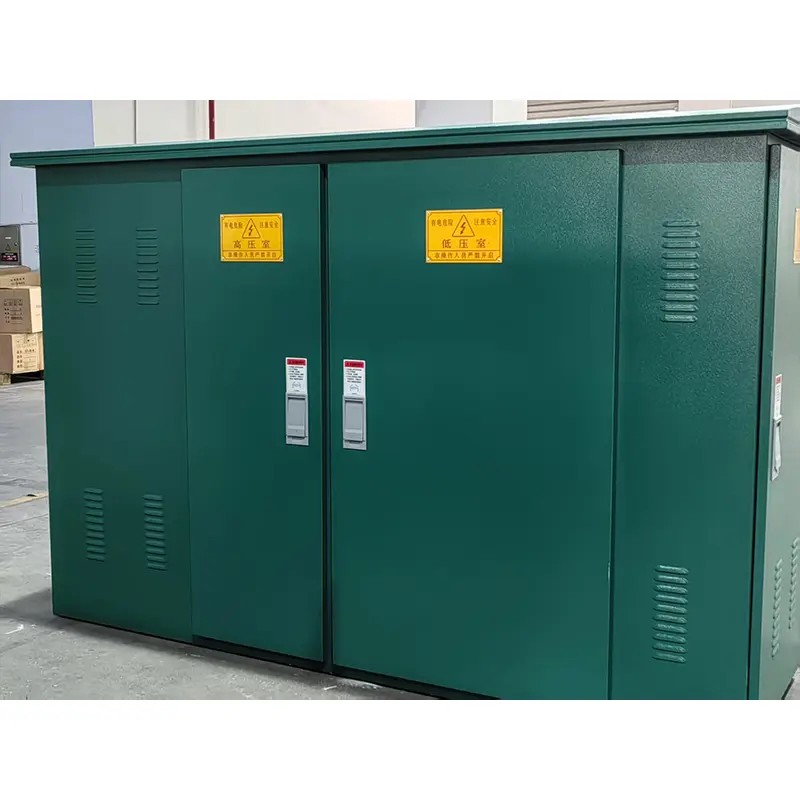

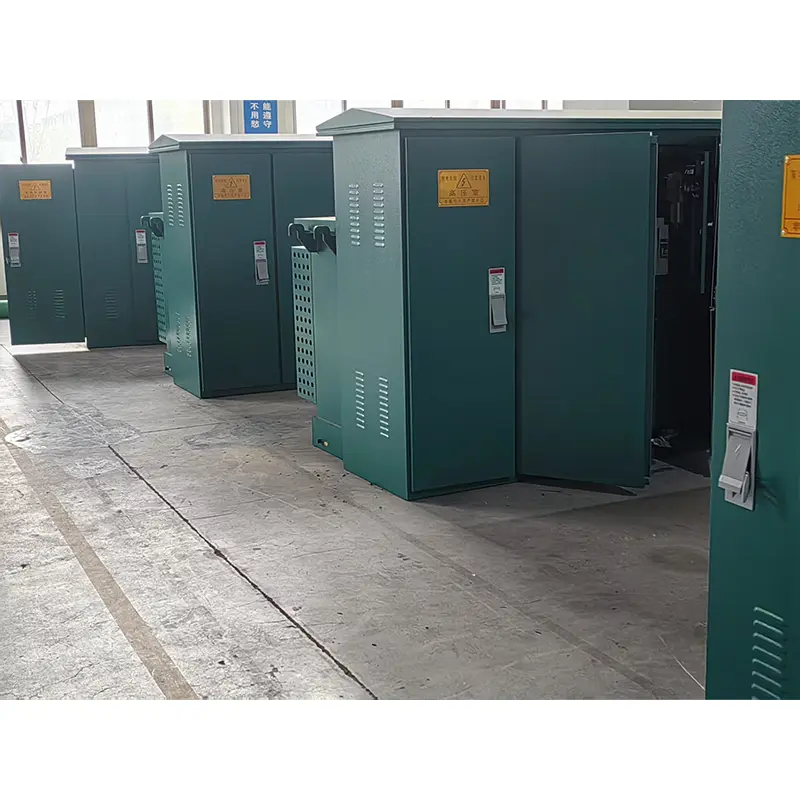

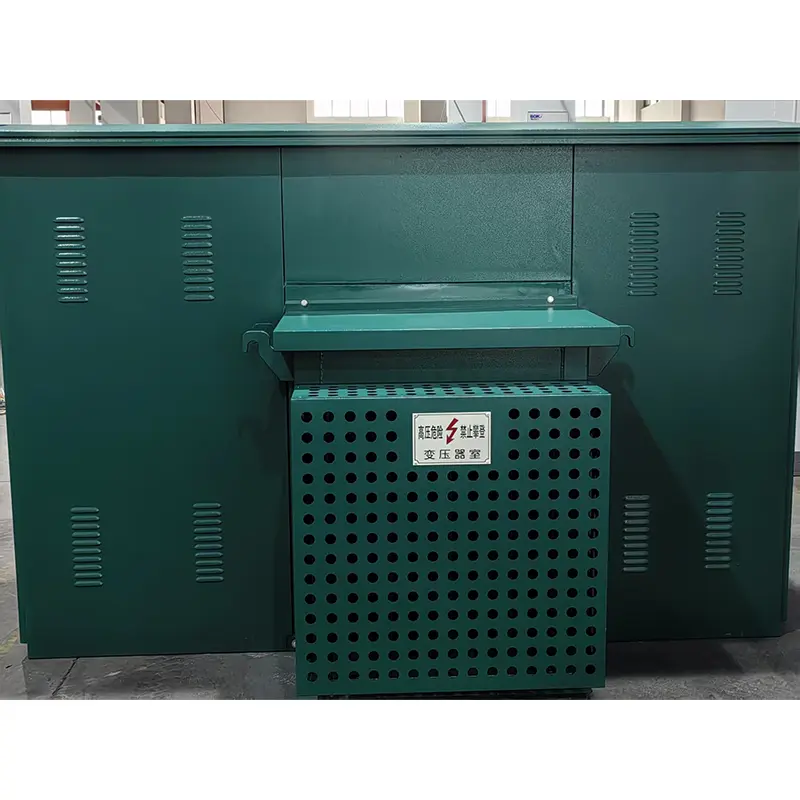

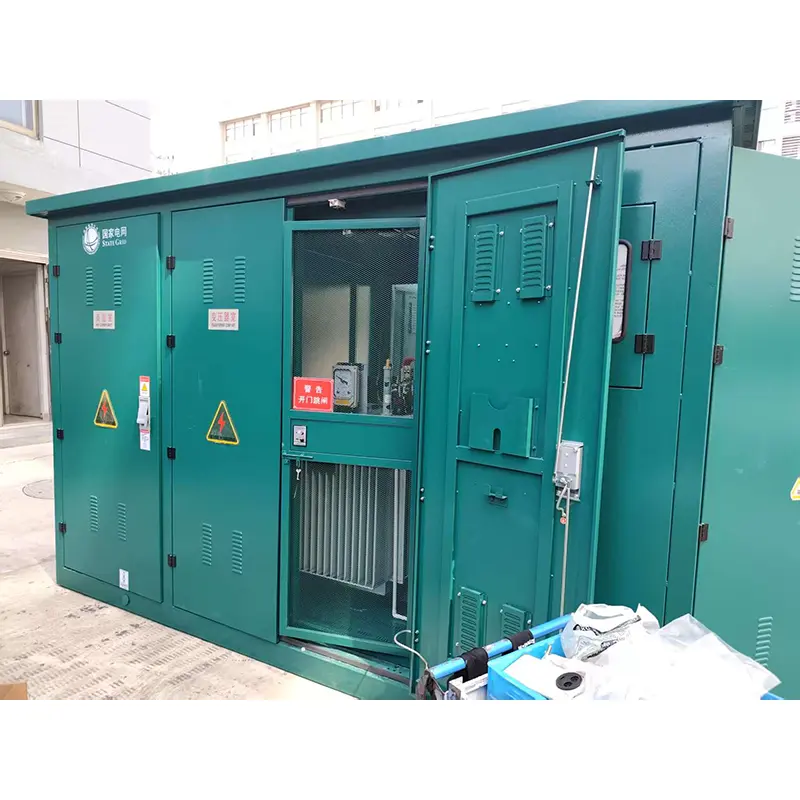

Amerikan tipi kapalı trafo merkezi

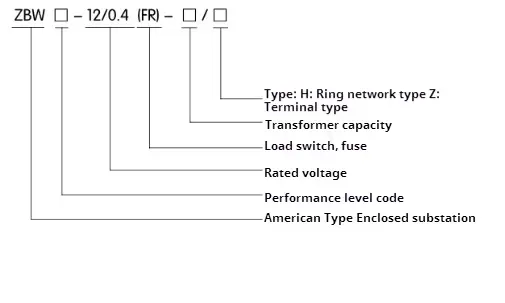

● ZBW-12 tipi Amerikan tipi kapalı trafo merkezinin model anlamı

● Amerikan tipi kapalı trafo merkezi yapısı özellikleri

1. Amerikan tipi kapalı trafo merkezi, aynı kapasiteye sahip yerli Avrupa kutu transformatörünün sadece 1/3 ~ 1.5'i, taban alanını büyük ölçüde azaltarak kompakt yapı, küçük hacim, sadece 1/3 ~ 1.5'i benimser.

2. Tamamen mühürlü ve tamamen yalıtımlı yapı, yalıtım mesafesi gerekmez ve kişisel güvenlik güvenilir bir şekilde korunur.

3. Esnek güç kaynağı modu ve yüksek güvenilirlik ile hem halka ağı hem de terminal için yüksek voltajlı kablolama kullanılarak Amerikan tipi kapalı trafo merkezi.

4. Mükemmel transformatör performansı: Düşük kayıp, düşük gürültü ve düşük sıcaklık artışı; Güçlü aşırı yük kapasitesi, kısa devre direnci ve darbe direnci.

5. Şemaya göre seçilebilen veya kendiniz tasarlanabilen her türlü düşük voltaj besleme gereksinimlerini karşılayın;

6. İki tip kablo başlığı vardır: 200a dirsek fişi ve 600 A "T" tipi sabit kablo konnektörü, her ikisi de tamamen yalıtımlı çinko oksit önleyici ile donatılabilen. 200A tipi kablo kafası yükle takılabilir ve fişle takılabilir ve ayrıca izole anahtarının rolünü oynayabilir.

● Sigorta

Amerikan tipi kapalı trafo merkezinin yüksek voltaj tarafı, prensip olarak basit, ekonomik ve güvenilir olan yedek koruma sigortası ve eklenti sigortasının seri bağlantısı ile tam aralık koruması ile sağlanır; Yedekleme koruma sigortası, büyük kırılma kapasitesine sahip yağ ile daldırılmış yüksek voltajlı akım sınırlayıcı bir sigortadır. Sadece transformatör dahili olarak başarısız olduğunda, eklenti sigortası, akım ve sıcaklığın iki kez korunmasını sağlayabilen çift hassas bir sigorta ile donatılmıştır. Çift duyarlı sigorta patladıktan sonra, sigorta çekirdeği sahada kolayca değiştirilebilir.

● Yapı ve çalışma dizisi

1. Düzen

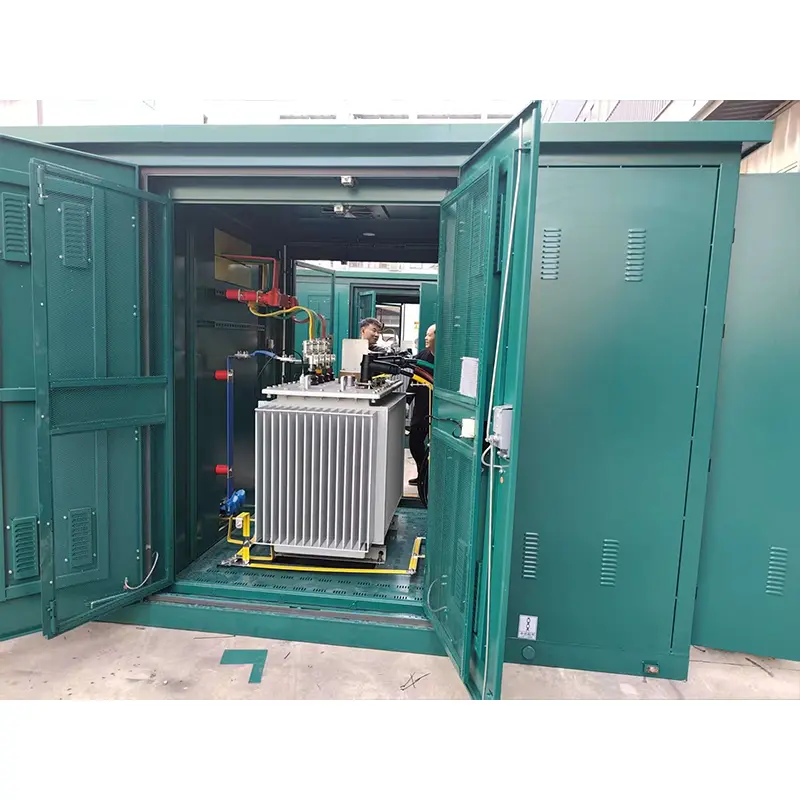

10kV ZBW-12 Amerikan tipi kapalı trafo merkezinin şekli ve yapısı için, bkz. Şekil 2 ve Şekil 3. Yağ tankı iki parçaya ayrılmıştır: üst kısım yüksek voltajlı yağ tankı ve alt kısım transformatör yağ tankıdır. İki parça sadece elektriksel olarak bağlanır, ancak yağ bloke edilir. Şematik diyagram, "I" ve "I" çizgilerinin döngü ağ besleyicileri olduğu Şekil 1'de gösterilmiştir, "LL" dalları transformatör dallarıdır ve "V" düşük voltaj çıkışıdır. Trafo merkezi hem halka ağı güç kaynağı sisteminde hem de terminal sisteminde kullanılabilir ve dönüşüm çok uygundur. Çizginin beslemesi ve "Lⅲ" dalı, halka ağının yük anahtarı ile değiştirilir. Aynı zamanda, transformatörün yüksek voltajlı tarafının gelen terminali, kısa devre hatasını korumak ve dalın aşırı yük ve aşırı sıcaklık korumasını korumak için yedek koruma sigortaları ve eklenti sigortalarıyla donatılmıştır. Aynı zamanda, yüksek voltajlı ekran cihazları ve yıldırım tutukluları da kurulabilir. Transformatörün düşük voltajı ucu, bir metre ve düşük voltajlı bir devre kesiciden geçtikten sonra çıktı.

● ZBW-12 Amerikan tipi kapalı trafo merkezinin boyutları ve ağırlığı

2. Yedek Koruma Sigortası

Tam aralıklı bir koruma sigortası oluşturmak için transformatör dalındaki (Şekil 2'deki R1 ve R2'ye bakınız) eklenti sigortası ile seri olarak bağlanır. Sadece trafo merkezinin içinde kısa devre arızası olduğunda esiyor, bu nedenle üfleme olasılığı çok düşük. Üst yağ deposuna monte edilir ve güncellenecekse yağ tankının açılması gerekir.

3. Eklenti sigortası

◆ Erime çekirdeği çift hassasiyete (sıcaklık ve akım) sahiptir, yani yük tarafı arızalandığında (aşırı yük veya aşırı sıcaklık) erir. Eklenti sigortası ve yedekleme koruma sigortası, tüm aralığı küçük akımdan (birkaç kez) büyük akıma (birkaç on kiloamper) koruyabilen seri olarak kullanılır ve maksimum kırma akımı 50ka'dır.

◆ Yedekleme sigortasının ve eklenti sigortasının makul eşleşmesi, tüm trafo merkezinin performansını doğrudan etkiler. Sadece referans için 10kV Amerikan tipi kapalı trafo merkezinde sigorta seçim yönergelerinin bir kısmı için aşağıdaki tabloya bakın. Not: Diğer trafo merkezleri için uygun değildir.
