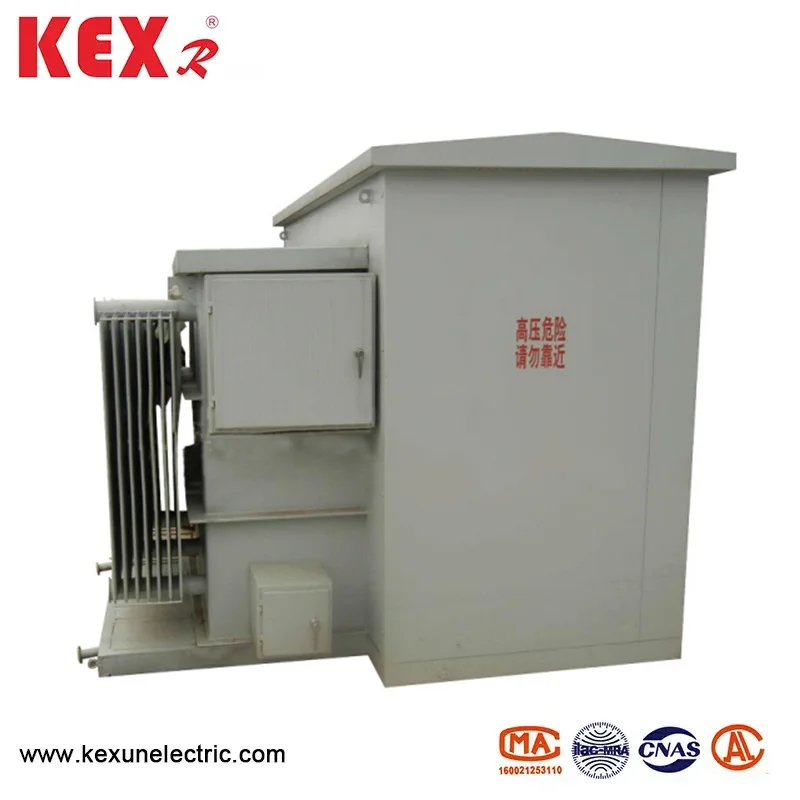

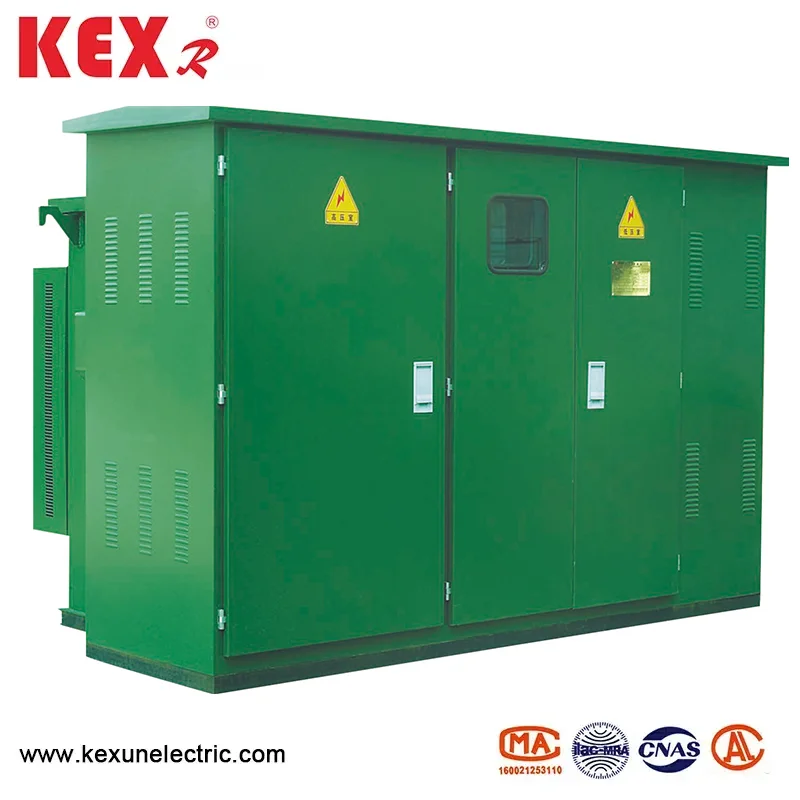

Amerikan tipi ped montajlı transformatör
Çin üretimi Kexun tarafından üretilen Amerikan tipi ped montajlı transformatör, kompakt yapı, uygun kurulum ve iyi koruma özelliklerine sahip olan ve kentsel dağıtım ağlarında, konut alanlarında, ticari alanlarda ve endüstriyel güç tüketiminde yaygın olarak kullanılan entegre ve modüler bir küçük dağıtım transformatörüdür.
Model: ZBW-12
Marka ： Kexr
Model: ZBW-12
Marka ： Kexr
Amerikan TypePad monte transformatör aşağıdaki ana özelliklere sahiptir.
◆ Kompakt tasarım
Küçük boyut, daha az zemin alanı, sınırlı alana sahip yerler için uygun.
Genellikle beton ped monte edilmiş bir ped monte edilen Amerikan kutu tipi transformatör yapısı benimsenmiştir.
◆ Önceden monte edilmiş yapı
Yerinde kurulumun iş yükünü azaltmak için fabrikadan ayrılmadan önce yüksek ve düşük voltaj anahtarlarının, transformatörlerin ve koruma cihazlarının entegrasyonunu tamamlayın.
Tamamen kapalı yapı, neme dayanıklı, toz geçirmez ve korozyona dayanıklı.
◆ Güvenli ve güvenilir
Elektrik şok riskini azaltmak için tam yalıtım tasarımını benimseyin.
Aşırı yük, kısa devre ve sıcaklık koruması işlevlerine sahiptir ve stabil bir şekilde çalışır.
◆ Kolay bakım
Hızlı kurulum ve değiştirme için uygun olan Amerikan eklenti kablosu kafası (dirsek kablosu kafası) benimsenmiştir. Erişim kapısının tasarımı, çalışma ve bakım için makul ve uygundur.
◆ Güçlü uyarlanabilirlik
Amerikan tipi ped monte transformatör dış ortam için uygundur, koruma seviyesi genellikle IP67'ye ulaşır.
Özelleştirilebilir tasarım, farklı voltaj seviyelerini (10kV/0.4kV gibi) ve kapasite gereksinimlerini (50kva ~ 1600kva gibi) karşılayabilir.
● Amerikan tipi ped monte transformatörün ortak uygulama senaryoları
✅Bur Dağıtım Ağı: Sokakların ve toplulukların güç dağıtım dönüşümü için uygundur ve işgal altındaki alanı azaltır.
✅ Resimli alan: Yerleşim alanlarında güç kaynağı için uygun sessiz tasarım.
Commercial Center: Şehir görünümünü etkilemeden güzel ve kompakt.
Endüstri Parkı: Yüksek güvenilirliğe sahip sert ortama uyarlanmıştır.
Güç Tüketimi: Hızlı dağıtım için uygun olan şantiyeler, sergiler vb.
● Amerikan tipi ped monte transformatör tarafından kullanılan transformatör teknik parametreleri
|
Seri numarası |
Öğe |
Birim |
Teknik parametreler |
|
1 |
Nominal Voltaj |
KV |
10/0.4 |
|
2 |
Maksimum çalışma voltajı |
KV |
12 |
|
3 |
Nominal frekans |
Hz |
50 |
|
4 |
Nominal kapasite |
KVA |
150-1600 |
|
5 |
1 dakika güç frekansı dayanıklı voltaj |
KV |
35 |
|
6 |
Yıldırım dürtü voltajı |
KV |
75 |
|
7 |
Soğutma yöntemi |
|
Onan |
|
8 |
Yüksek voltajlı yedekleme sigortasının kırılma akımı |
. |
50 |
|
9 |
Eklenti sigortasının akımını kırma |
. |
2.5 |
|
10 |
Çevre sıcaklığı |
℃ |
-35 ~ 40 |
|
11 |
İzin verilen bobin sıcaklığı yükseliyor |
℃ |
65 |
|
12 |
Yüksüz voltaj düzenlemesi |
|
±% 5 veya ± 2*% 2.5 |
|
13 |
Gürültü seviyesi |
DB |
50 |
|
14 |
IP derecesi |
|
IP43 |
◆ Farklı transformatör türlerinin kaybının karşılaştırılması
|
Kapasite (KVA) |
Voltaj9 (KV) |
Bağlantı grubu |
Yüksiz Akım% |
Yük kaybı % yok |
Empedans voltajı% |
Yük kaybı (w) |
|||||
|
HV |
LV |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2.5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ Kabul edilen yük anahtarının teknik parametreleri tablosu
|
Öğe |
İsim |
Birim |
315a |
630A |
|
Nominal Voltaj |
|
KV |
12 |
12 |
|
Maksimum akım |
|
A |
315 |
630 |
|
Nominal frekans |
|
Hz |
50 |
50 |
|
Kısa devre kapanış akımı |
|
. |
31.5 |
50 |
|
Kısa vadeli akım derecelendirilmiş |
|
. |
12.5 |
50 |
|
Kısa vadeli dayanma süresi derecelendirildi |
|
S |
2 |
2 |
|
Mekanik Yaşam |
|
Zaman |
2000 |
2000 |
|
Yıldırım dürtü testi |
Aşamaya aşama |
KV |
75 |
75 |
|
İzolasyon kırığı |
85 |
85 |
||
|
1 dakika çalışma frekansı dayanıklı voltaj |
Aşamaya aşama |
42 |
42 |
|
|
İzolasyon kırığı |
48 |
48 |
||
|
Nominal Peak Dayanma Akım |
|
. |
31.5 |
50 |

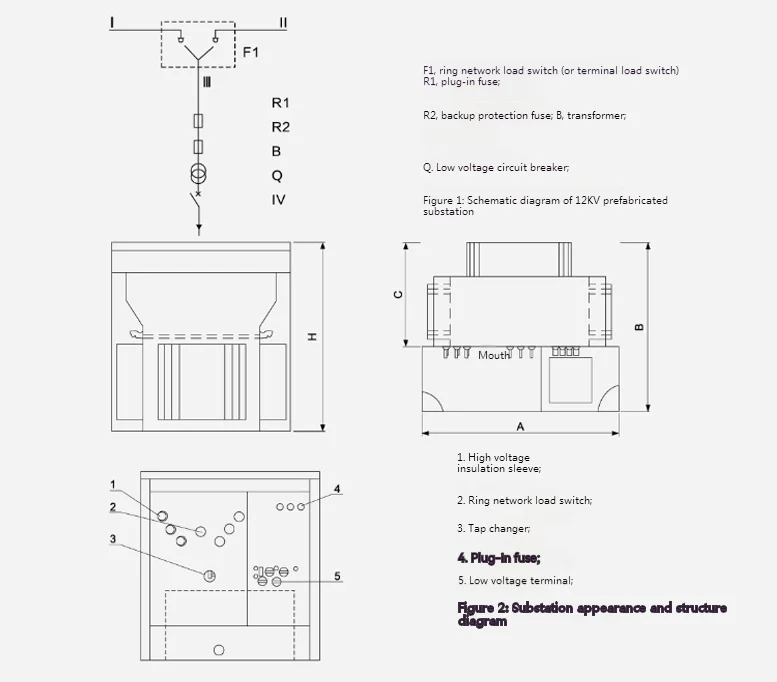

◆ Amerikan tipi ped monte transformatörün boyutları
|
ZBW-12 önceden yüklenmiş Amerikan Kutusu Tipi Trafo Maddesi Standart Boyutlar |
|||||||
|
Kapasite (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
Sıcak Etiketler: Amerikan tipi ped montajlı transformatör
