Fotovoltaik kavşak kutusu
Kexun tarafından Çin fabrikasında üretilen fotovoltaik kavşak kutusu, tandem invertör ve güç ızgarası sisteminin önemli güç koruma kısmını üstlenen fotovoltaik tandem enerji üretim sistemi için uygundur. İkincil yıldırım korumasını benimser ve koruma seviyesi, su geçirmez, toz geçirmez, ultraviyole koruma ve tuz sprey korozyonu gereksinimlerini karşılamak için dış mekan tesisatı için kullanılan IP65'tir.
Model: KXHLX
Marka: Kexr
Model: KXHLX
Marka: Kexr
● KXHLX tipi fotovoltaik bağlantı kutusu özellikleri
Fotovoltaik bağlantı kutusunun iç yapısı basit ve nettir ve kablolama temiz ve makuldur. Yüksek güvenilirlik ve basit bakım. Açık havada duvara monte edilmiş kurulum çeşitli zorlu ortamlara uyum sağlayabilir. Standart malzemelerin ve boyutların yanı sıra, kullanıcının gereksinimlerine göre özelleştirilebilir.
● KXHLX tipi fotovoltaik kavşak kutusunun teknik parametreleri

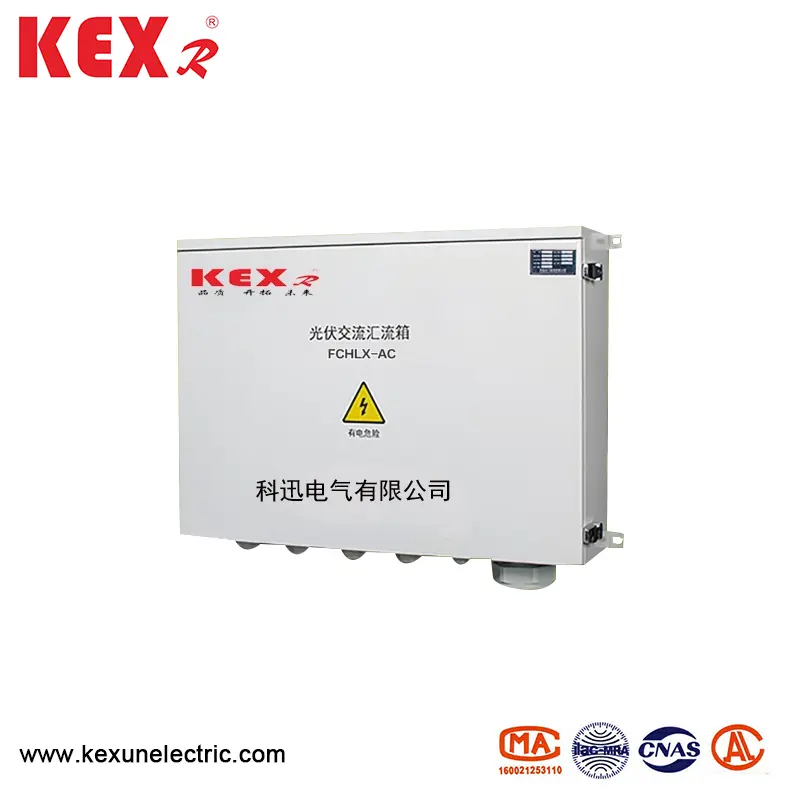

◆ AC tipi fotovoltaik bağlantı kutusu
|
Öğe |
KXHLX-AC4 |
KXHLX-AC4 |
KXHLX-AC8 |
|
Giriş hatları |
1 ~ 4 |
5 ~ 6 |
7 ~ 8 |
|
Maksimum giriş voltajı |
690V |
||
|
Çizgiler Giriş Akımı |
0 ~ 100a |
||
|
Maksimum Çıktı Akımı |
250a |
400A |
630A |
|
Nominal Voltaj |
480VAC |
||
|
Voltaj koruma seviyesi |
480VAC |
||
|
Nominal akış kapasitesi (8/20μs) |
20ka (müşteri gereksinimlerine göre eşleşiyor) |
||
|
Maks akış kapasitesi (8/20μs) |
40ka (müşteri gereksinimlerine göre eşleşiyor) |
||
|
Yanıt Süresi |
＜ 25ms |
||
|
Sıcaklık ve nem |
Çalışma sıcaklığı ： -40 ~ 85 ℃ ，% 95 ， Yoğuşma ve aşındırıcı gaz yok |
||
|
Yükseklik |
4000m'den az |
||
|
Kabine malzemesi |
Sıcak Dip Galvanizli Çelik Plaka/Paslanmaz Çelik/Soğuk Haddelenmiş Çelik Plaka/Mühendislik Plastikleri |
||
|
Kabine IP derecesi |
IP65 |
||
|
Kablo Bağlantısı IP derecesi |
IP66 |
||
|
Kablo Bağlantısı Boyutları: W*H*D |
800*600*200 mm |
800*800*200 mm |
800*1000*200 mm |

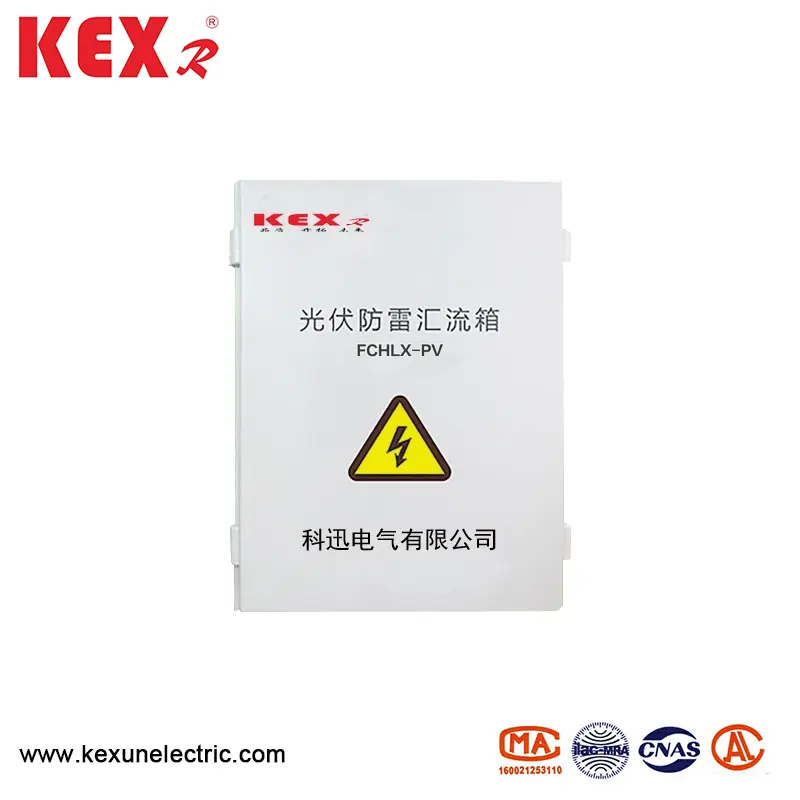

◆ DC tipi fotovoltaik bağlantı kutusu
|
Öğe |
|
Buchhlx-pv6 / 2 |
Buchhlx-pv6 / 3 |
Buchhlx-pv6 / 4 |
|
Elektrikli parametre |
Max Sistem DC Voltajı |
1000 |
1000 |
1000 |
|
Her satır giriş akımına maksimum |
20a |
20a |
20a |
|
|
Maksimum giriş hatları |
6 |
6 |
8 |
|
|
Maksimum Çıkış Anahtarı Akımı |
32A/40A |
20a/32a |
20a/32a |
|
|
İnvertör MPPT miktarı |
2 |
3 |
2 |
|
|
Çıkış satırları |
2 |
3 |
2 |
|
|
Yıldırım koruması |
Test türü |
İkincil koruma |
İkincil koruma |
İkincil koruma |
|
Nominal deşarj akımı |
20ka |
20ka |
20ka |
|
|
Maksimum deşarj akımı |
40ka |
40ka |
40ka |
|
|
Voltaj koruma seviyesi |
3.8kv |
3.8kv |
3.8kv |
|
|
Maksimum sürekli çalışma voltajı |
1050v |
1050v |
1050v |
|
|
Kutuplar |
3p |
3p |
3p |
|
|
Yapı karakterleri |
Eklenti modülü |
|||
|
Yıldırım Koruma Özellikleri |
IP derecesi |
IP65 |
||
|
Çıkış anahtarı |
DC Devre Kesici/DC Döner Diskorektör |
|||
|
SMC4 su geçirmez konektör |
Standart Yapılandırma |
|||
|
PV DC Sigorta |
Standart Yapılandırma |
|||
|
PV DC dalgalanma koruma cihazı |
Standart Yapılandırma |
|||
|
İzleme Modülü |
N |
|||
|
Antirflection Diyot |
N |
|||
|
Kutu malzemesi |
PVC |
|||
|
Yükleme yöntemi |
Duvar Asma Tipi |
|||
|
Çalışma sıcaklığı |
-25 ~ 55 ℃ |
|||
|
Yükseklik |
2000m |
|||
|
İzin verilen nem |
0 ~ 95 ％ ， Konsensasyon |
|||
|
Genişlik *yükseklik *derinlik (mm) |
400*300*160 |
500*400*190 |
500*400*190 |
|
