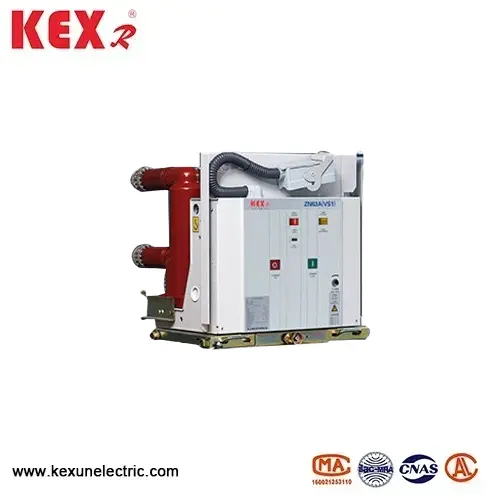

Katı kapalı kapalı yüksek voltajlı vakum kesici

● Katı kapalı kapalı yüksek voltajlı vakum kesicisinin model anlamı

Zn: İç mekan vakum devre kesici

63: Tasarım seri numarası

12: Nominal Voltaj

● Kapalı kapalı yüksek voltajlı vakum kesicinin ana yapısal özellikleri

(1) Epoksi kapsüllenmiş kutup: Kapalı iç mekan yüksek voltajlı vakum kesicisinin vakum kesme, ana devre ve diğer anahtar bileşenleri, tamamen kapalı bir yapı oluşturmak için epoksi reçine ile entegre olarak dökülür.

Avantajları: Toz geçirmez, neme dayanıklı ve korozyona dayanıklı, sert ortam (kimya endüstrisi, madenler ve kıyı yüksek nem alanları gibi) için uygun. Flashover ve sürünmeden kaçınarak fazlar arasında yüksek yalıtım mukavemeti. Yüksek mekanik mukavemet, iyi sismik performans, sık çalışma durumları için uygun.

(2) Çalışma mekanizması Yaylı enerji depolama çalışma mekanizması (elektrik veya manuel olarak çalıştırılabilir). Mekanik Yaşam: ≥10.000 döngü (standart) ve bazı üst düzey modeller 20.000 döngüye ulaşabilir. Elektrik ömrü: Kısa devre kırılmasından sonra nominal yüksek güvenilirlikte ≥10.000 kez korunabilir.

(3) Akıllı Genişleme (İsteğe Bağlı) Entegre Akıllı Kontrolör, Destekleme: Aşırı akım, kısa devre ve topraklama hatası Koruma Güç Kalitesi İzleme (voltaj dalgalanması ve harmonikler gibi) Uzaktan İletişim (Rs485, Kablosuz Lora, vb.)

● Katı kapalı kapalı yüksek voltajlı vakum kesici tipik uygulama senaryoları

▶ Dağıtım Sistemi: Katı Kapalı Kapalı İç Mekan Yüksek Voltajlı Vakum Kesici Uygundur

12kV trafo merkezi için gelen/giden hat koruması.

▶ Endüstriyel Elektrik: Metalurji, kimya endüstrisi ve madencilik gibi ağır endüstriler için motor koruması.

▶ Yeni Enerji: Fotovoltaik ve Rüzgar Gücü Kutusu Transformatör Yüksek voltajlı yan anahtar.

▶ Demiryolu Transit: Metro ve yüksek hızlı demiryolu dağıtım sistemi.

▶ Veri Merkezi: Yüksek Güvenilirlik Güç Kaynağı Sistemi

● Zn63-12 Tip Mühürlü İç Mekan Yüksek Voltajlı Vakum Kesici

Koşulları Kullanma

▶ Ortam Sıcaklığı Aralığı: Ortam sıcaklığı Zn63-12 Tipi Kapalı İç Mekan Yüksek Voltajlı Vakum Kesici -15 ~ 40 ℃ olmalıdır (-30 ℃ 'da depolama ve taşıma izin verilir)

▶ Yükseklik: Kapalı iç mekan yüksek voltajlı vakum kesici 1000 metreden daha az monte edilmelidir.

▶ Bağıl nem: Günlük ortalama%95'ten fazla, aylık ortalama%90'dan fazla değil, günlük doymuş buhar basıncının ortalaması 2.2 × 10-3MPA'dan fazla değil ve aylık ortalama 1.8 × 10-3mpa'dan fazla değil.

▶ Deprem yoğunluğu: ≤8

NOT ： Zn63-12 Tipi Kapalı İç Mekan Yüksek Voltaj Vakum Kesici Ateş, Patlama, Ciddi Kirlilik, Kimyasal Korozyon ve Şiddetli Titreşim içermeyen bir yere kurulmalıdır.

● Zn63-12 Tipi Kapalı İç Mekan Yüksek Voltajlı Vakum Kesicinin Teknik Parametreleri
