Yeraltı trafo merkezi

● Ürüne genel bakış

YBD-12 tipi manzara yeraltı trafo merkezi kentsel ekolojik tasarım kavramına uygundur, küçük bir alanı kaplar ve çevreyi güzelleştirir. Kentsel trafik gövdesi yolları, yerleşim alanları, havaalanları, istasyonlar, konik dışı ve diğer yerler için uygundur ve kentsel dağıtım ağı ekipmanı dönüşümünün eğilimi haline gelecektir.

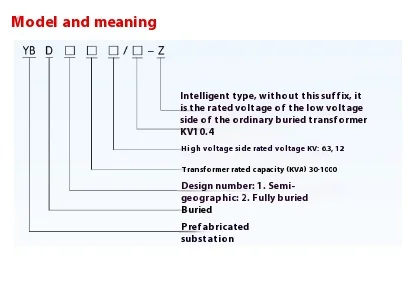

● YBD-12 Tipi Peyzaj Yeraltı Trafo Maddesinin Model Açıklaması

Geleneksel kutu trafo merkezi ile karşılaştırıldığında, yeraltı trafo merkezi aşağıdaki belirgin avantajlara sahiptir ：

▶ Estetik ve Çevresel Uyum

Sıradan kutu trafo merkezi, çevredeki ortamla iyi koordine edemeyen geniş bir alanı kaplar ve yeraltı trafo merkezinin çevredeki ortamı etkilemeyecek küçük bir dağıtım kutusu vardır.

▶ Enerji tasarrufu

Enerji tasarrufu ve tüketim azaltma tüm toplumun fikir birliği haline gelmiştir. YBD-12 tipi peyzaj yeraltı trafo merkezi için tercih edilen transformatörler, S11 Serisi, S13 Serisi ve SBH15 serisi gibi düşük kayıplı transformatörlerdir, kullanıcıların talebine ve arzına göre seçilebilir.

▶ Gürültü azaltma

Transformatörün gürültüsü demir çekirdeğinden gelir ve ortak kutu transformatöründeki yerden yükseklik genellikle yaklaşık 1.2m'dir, bu da insanların uykusunu kolayca etkiler. YBD-12 tipi manzara yeraltı trafo merkezi bir bütün olarak yeraltına kurulur ve gürültüsü açıkça azaltılabilir, bu da sakinler üzerinde çok az etkisi vardır.

▶ Müşteriler için değer yaratın

Peyzaj yeraltı trafo merkezi Kexun'da kısa üretim döngüsü, küçük yatırım ve hızlı etki ile tamamen prefabrik olabilir. Kentsel ana yollarda ve otoyollara yüklenen yeraltı trafo merkezi, zeminde bir reklam ışığı kutusu anahtarı cihazıdır ve reklam ışığı kutusu konumu, müşteriler için uzun süre reklam avantajları sağlayacaktır.

▶ Yüksek otomasyon

YBD-12 tipi peyzaj yeraltı trafo merkezi, yüksek voltaj ve düşük voltaj anahtarının çalışma durumunu, trafo merkezinin çalışmasını ve kullanımını büyük ölçüde kolaylaştıran GPRS kablosuz ağ teknolojisini kullanarak kapsamlı ölçüm ve kontrol cihazı aracılığıyla kontrolöre bildirebilir.

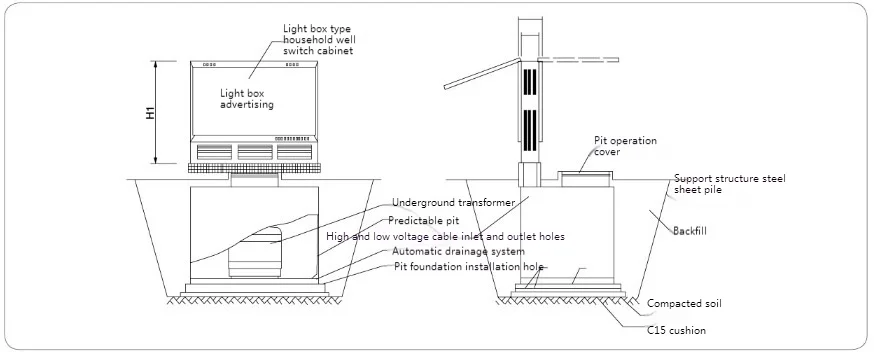

● YBD-12 Tip Peyzaj Yeraltı Trafo Maddesinin Kurulum Şeması

Not:

1. Yukarıdaki boyutlar sadece referans içindir. Lütfen gerçek boyutları sipariş ederken üretici tarafından sağlanan çizimlere bakın.

2. Ürün yeraltı transformatörü, ışık kutusu dış mekan anahtar kabini ve prefabrik çukurdan oluşur. Fabrikada önceden monte edilmiş eksiksiz bir ekipman setidir ve ışık kutusu anahtar dolabı kabuğu paslanmaz çelikten yapılmıştır;

3. Prefabrik çukur tamamen kapatılmış ve su geçirmezdir, çukurun üst kapağının yüzeyi kare zemin karoları ile dekore edilmiştir ve çukurun alt kutusu, GB/T19285 "" Gömülü çelik boruların korozyon mühendisliği üzerindeki denetimine göre anti-korozyon tedavisine tabi tutulan metal seramikten yapılmıştır;

4. Çukurun üst kapağı açılabilir bir rögar ile sağlanır. Rögar açıldıktan sonra, bir silindir tarafından desteklenir ve konumlandırılır. Rögar boyunca, yeraltı transformatör çalışanı gözlemlenebilir ve kablo güvenliği bağlantısı için çukura girmek için çalıştırılabilir.

5. Patlama cıvatalarının çukurun temel boyutuna göre gömülmesi gerektiği önerilmektedir. Çukur yerinde ve sabitlendikten sonra, toprağı ufka göre doldurun ve sonra çim ekin.

● İki tipik şemanın tasarım çizimleri

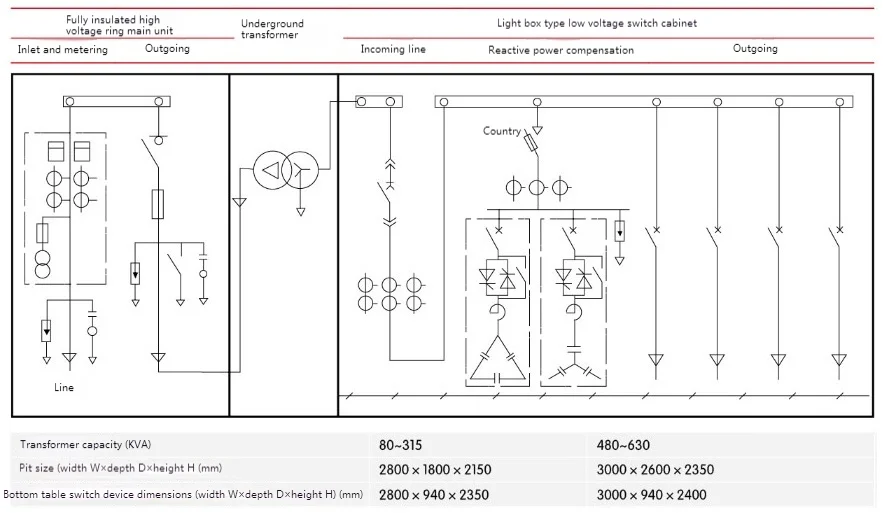

◆ HV Halka Ana UNIY+Yeraltı Transformatör+Düşük Voltaj Ölçümü ：

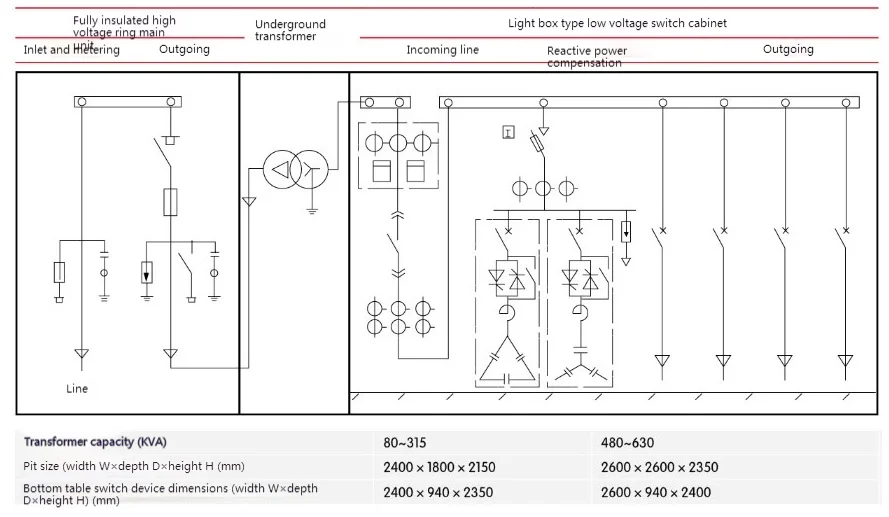

◆ HV Halka Ana Ünitesi+Yüksek Voltaj Ölçümü+Yeraltı Transformatörü+LV Besleyici ：
