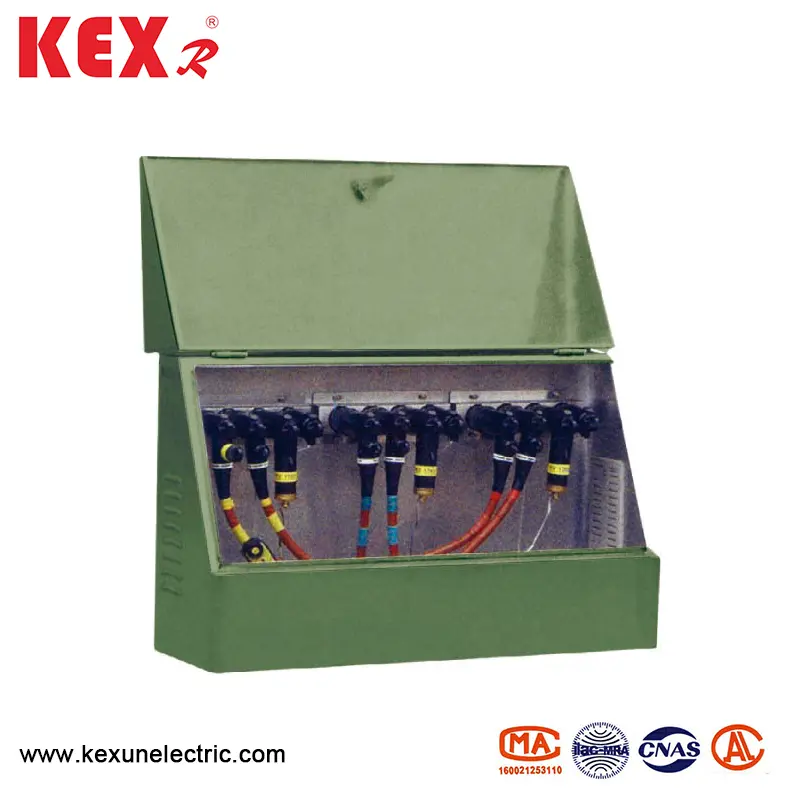

25kv Amerikan Kablo Şubesi Kutusu

● Kullanım koşulları

25kV Amerikan Kablo Şube Kutusu aşağıdaki koşullar altında kullanım için uygundur.

▶ Çevre Sıcaklığı: -30 ve 40 ℃ arasında

▶ Rüzgar hızı: 34m/s'nin altında (700PA'dan az)

▶ Nem: Günlük ortalama nem%95'ten az; aylık ortalama nem%90'dan az

▶ Şok geçirmez: Yatay ivme 0.4m/s'den fazla değildir ve dikey ivme 0.15m/s'den fazla değildir.

▶ Kurulum sitesinin eğimi: 3 ° 'den az

▶ Kurulum ortamı: DFW tipi 25KV Amerikan Kablo Şubesi kutusunun çevreleyen havası, aşındırıcı, yanıcı gaz, su buharı vb. Tarafından açıkça kirlenmemeli ve kurulum bölgesinde şiddetli bir titreşim olmamalıdır.

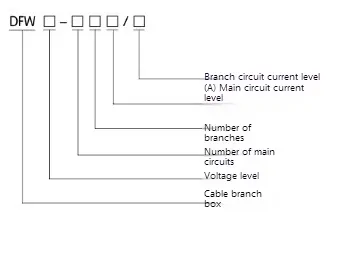

● Model anlamı

● Teknik parametre

● 25kV Amerikan Kablo Şube Kutusunun Örnek Şeması

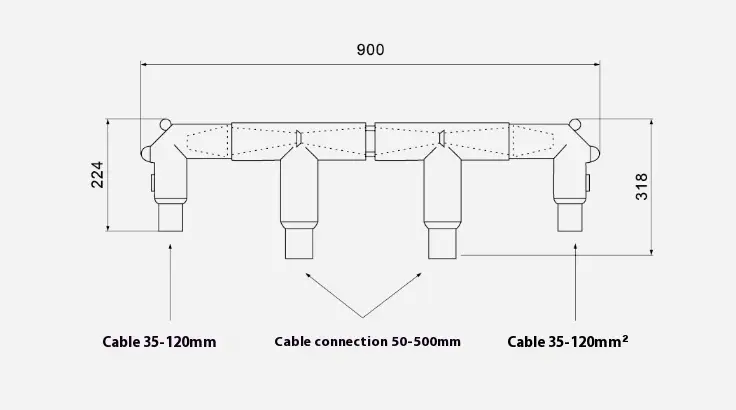

Sitenin sınırlandırılması nedeniyle 25kV Amerikan Kablo Şubesi kutusu yerleştirilemezse, birden fazla kablo dalını oluşturmak için doğrudan kablo derzleri ile birleştirilebilir (veri yolu çubukları gerekmez ve bağlantı yöntemi aşağıdaki örnekte gösterilir) ve kablo hendek veya diğer yerlere yerleştirilir. Örnek 1 Dört gelen ve giden hattan oluşan her grup (2 × 600A+2 × 200a) iki T-II kablo konektöründen, iki dirsek konektöründen ve bir ara konektörden oluşur. T-ⅱ Kablo konnektörü 200A, dirsek kablo konnektörüne bağlanır (diğer taraf tüm yalıtımlı oksit alıcıya bağlanır).

Boyut örnekleri için aşağıdaki şekle bakın ：

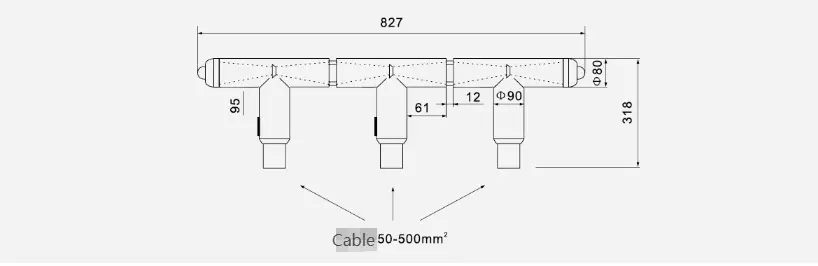

Örnek 2 Üç Erişim Hattı (3x600A) Her faz T şeklindeki üç kablo konektöründen ve iki ara bağlantı konektöründen oluşur. Boyutlar ve örnekler için aşağıdaki şekle bakın:

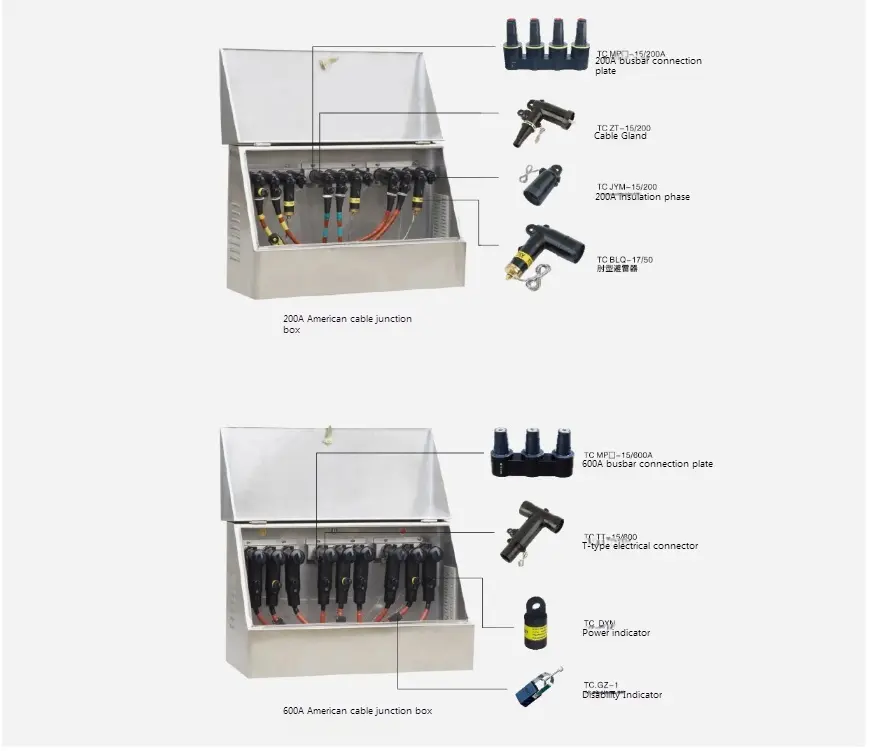

● Örnek diyagram
