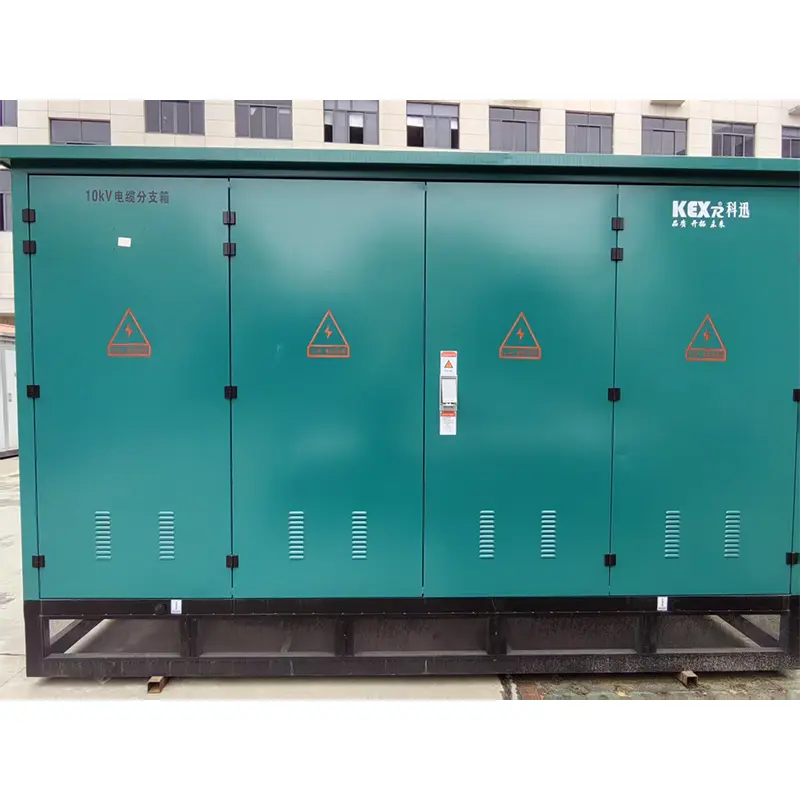

Yük Anahtarı Kablo Şube Kutusu

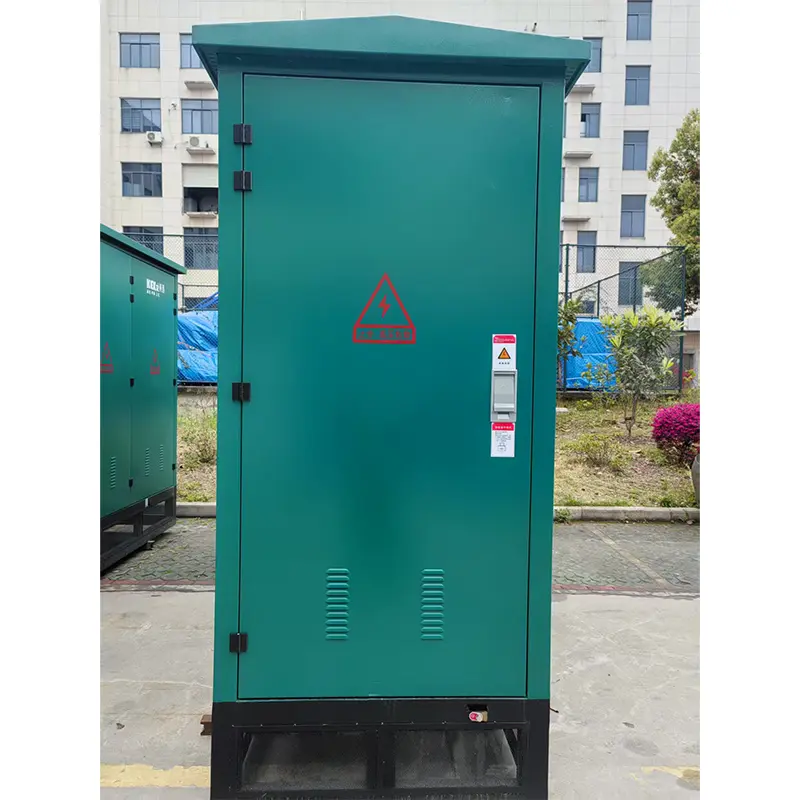

● Ürüne genel bakış

DFW Yük Anahtarı Kablo Şube Kutusu, sol ve sağ gelen ve giden hatların ustaca ayrılması, minimal yapısal tasarım ve en güçlü kablo konfigürasyon fonksiyonu ile 8'e kadar gelen ve giden hatlarla üç istasyonlu SF6 yük anahtarı ile monte edilir. Şube kutusu sadece geleneksel musluk kutusunun avantajlarını korumakla kalmaz, aynı zamanda halka ağı dolabının bazı avantajlarına da sahiptir, bu nedenle kentsel ağ rekonstrüksiyonu için ideal bir ekipmandır. Küçük boyut, bakım içermeyen, iyi teknik ekonomi, yüksek güvenilirlik, basit kurulum ve uygun kullanım. SF6 yük anahtarına sahip kablo dalı kutusu, kutuda biri mühürlü olan üç bölme olması ve kapalı bölme, birden fazla yük grubunun aynı anda kapatıldığı mikro basınçlı kükürt hekzaflorür gazı ile doldurulması nedeniyle karakterize edilir. Yük anahtarının çalışma mekanizması, çalışma tahriki bölmesinde bulunur ve kablo bölmesinde kablo direkleri ve kablo terminalleri vardır ve kablo terminalleri yük anahtarı ile bağlanır. Yük anahtarının kapalı bölmesindeki yük anahtarları, döner tablo dinamik ve statik temas tipi yük anahtarlarıdır ve her bir yük anahtarının dönen şaftı, şaftın etrafında üç katmanla simetrik bir sektöre sabitlenir. Kablo bölmesindeki kablolar üç aşamaya ayrılır ve her gruptaki üç kablo terminali paralel olarak dağıtılır ve sırayla aşağı doğru aşağı doğru dağıtılır. Her kablo terminali kablo kazık hattı ile dikey olarak bağlanır ve üç kablo kazık hattı birbirine paraleldir. Kapalı bölmenin basınç tahliye boru hattına sahiptir.

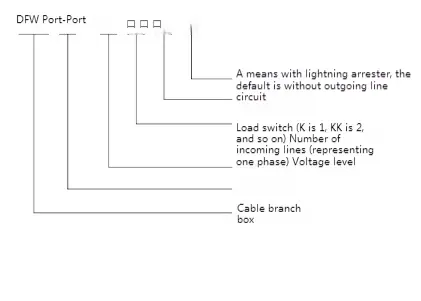

● Model anlamı

● Teknik parametre

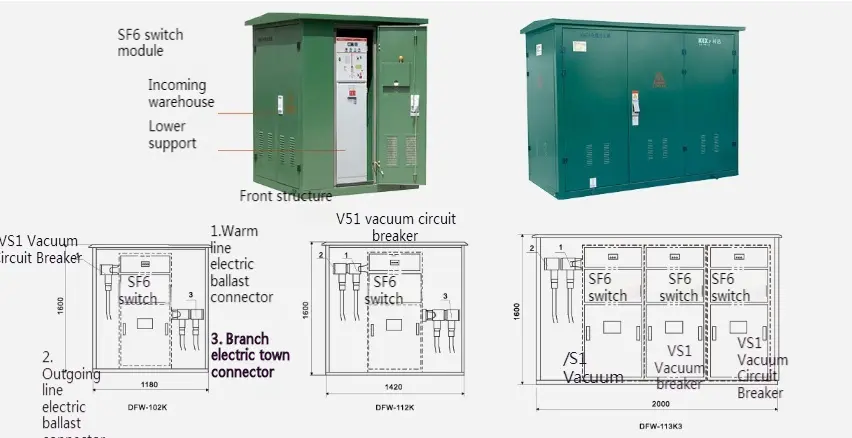

● Anahat diyagramı

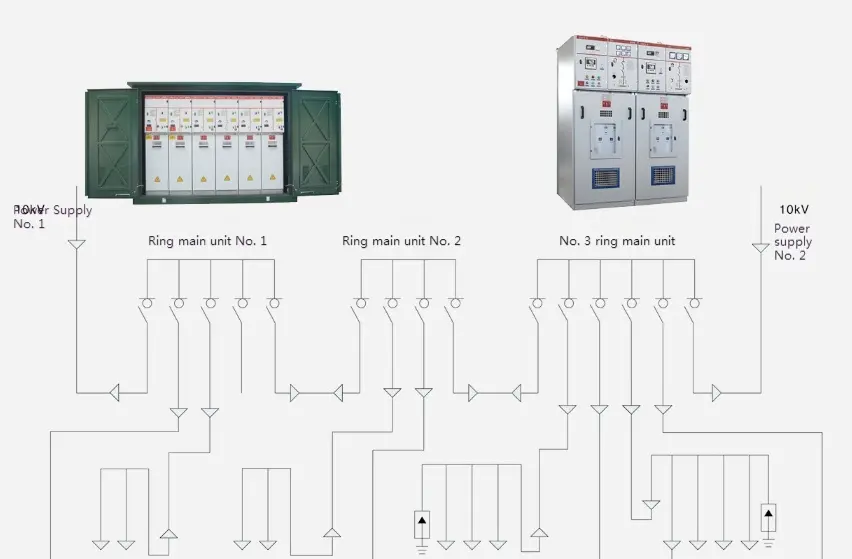

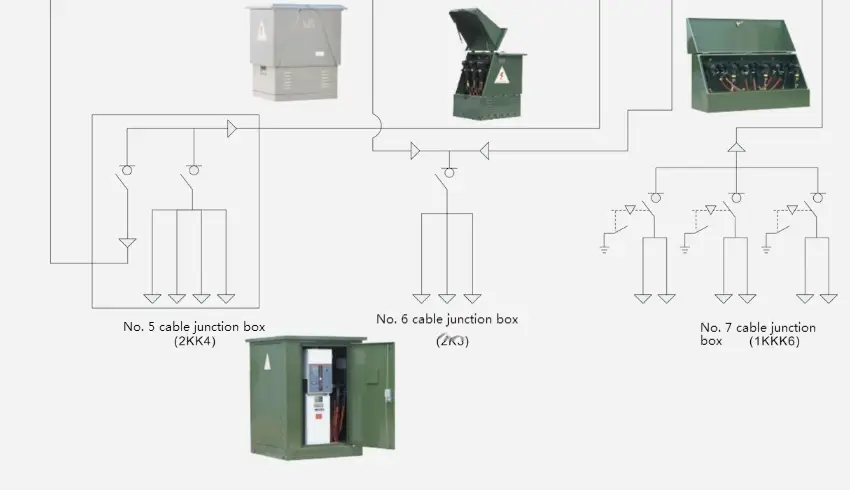

● Tipik kablolama şeması diyagramı

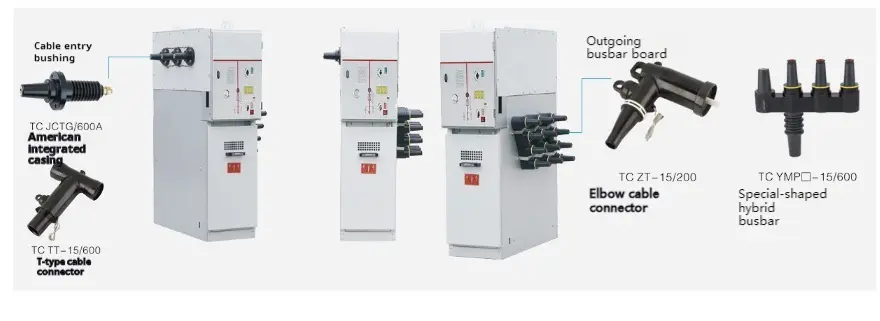

● SF6 yük anahtarı ile kablo dalı kutusunun şematik diyagramı

● Vakum yük anahtarı ile kablo şubesi yükü kutusu (vakum devre kesici)

Yerel yüksek kaliteli vakum yük anahtarı düzeneğini benimseyin, sol ve sağ gelen ve giden hatları, en küçük yapısal tasarımı, en güçlü kablo konfigürasyon fonksiyonunu ve gelen ve giden hatları 8 kanala ulaşabilir. Şube kutusu sadece geleneksel musluk kutusunun avantajlarını korumakla kalmaz, aynı zamanda halka ağı dolabının bazı avantajlarına da sahiptir, bu nedenle kentsel ağ rekonstrüksiyonu için ideal bir ekipmandır. Küçük boyut, bakım içermeyen, iyi teknik ekonomi, yüksek güvenilirlik, basit kurulum ve uygun kullanım. Vakum yük anahtarı (vakum devre kesici) olan kablo dalı kutusu, kutuda biri mühürlenmiş üç bölme olması ve yük anahtarının çalışma mekanizması, manuel veya elektrik işlemini gerçekleştirebilen dal kutusunun hemen önünde bulunması nedeniyle karakterize edilir. Kablo bölmesinde kablo bahisleri ve kablo terminalleri vardır ve kablo terminalleri yük anahtarı ile bağlanır. Kablo bölmeleri, tasarım şemasının gerektirdiği takdirde sigortalarla korunabilir ve telemetri, uzaktan kumanda ve uzaktan iletişimin işlevlerini gerçekleştirebilen tasarım şeması çeşitlendirilir.

◆ Teknik parametre

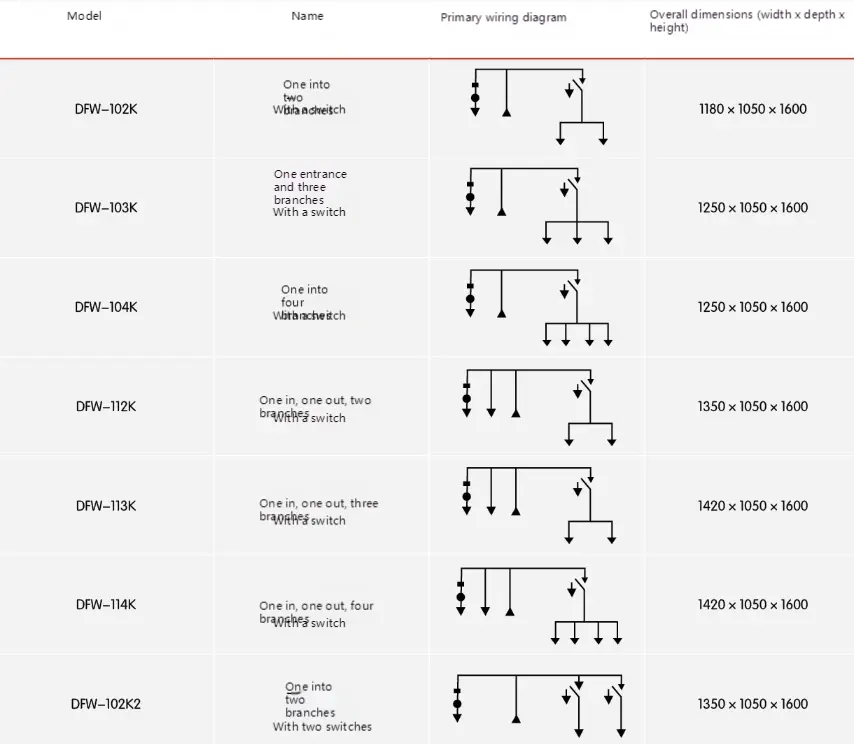

● Tipik birincil sistem diyagramı
