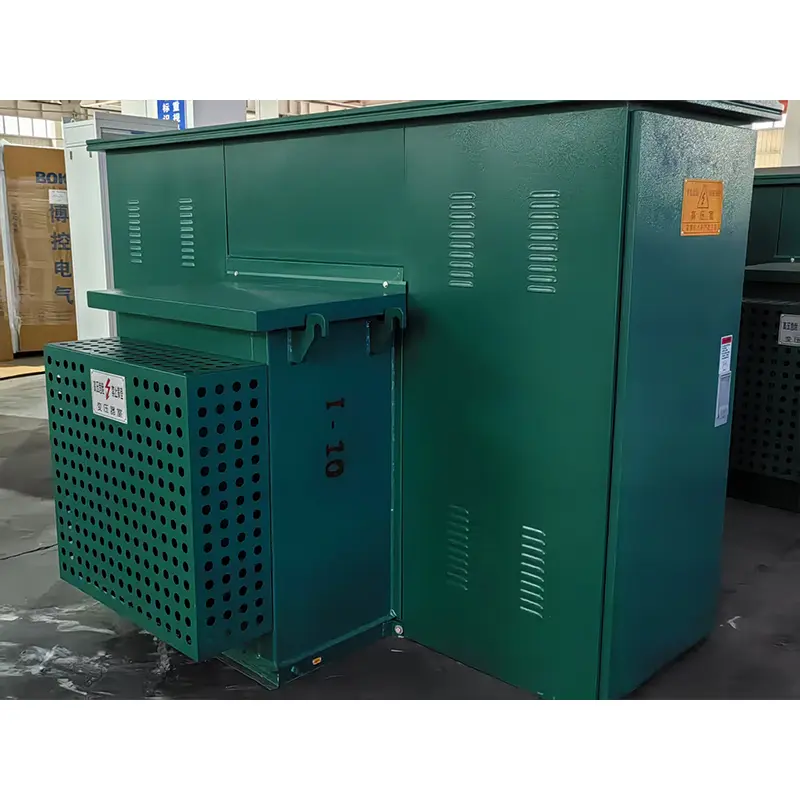

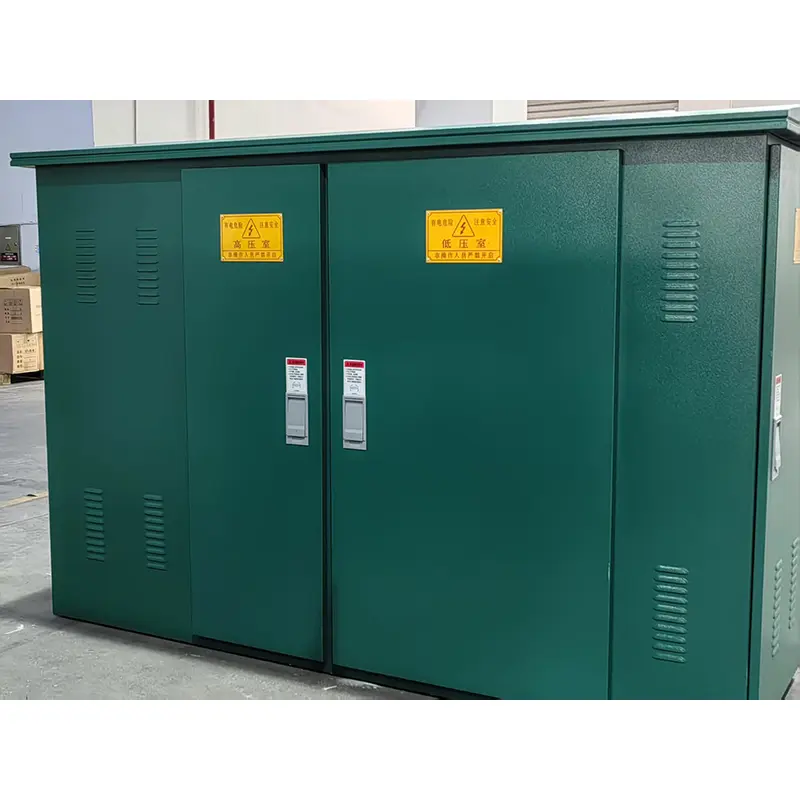

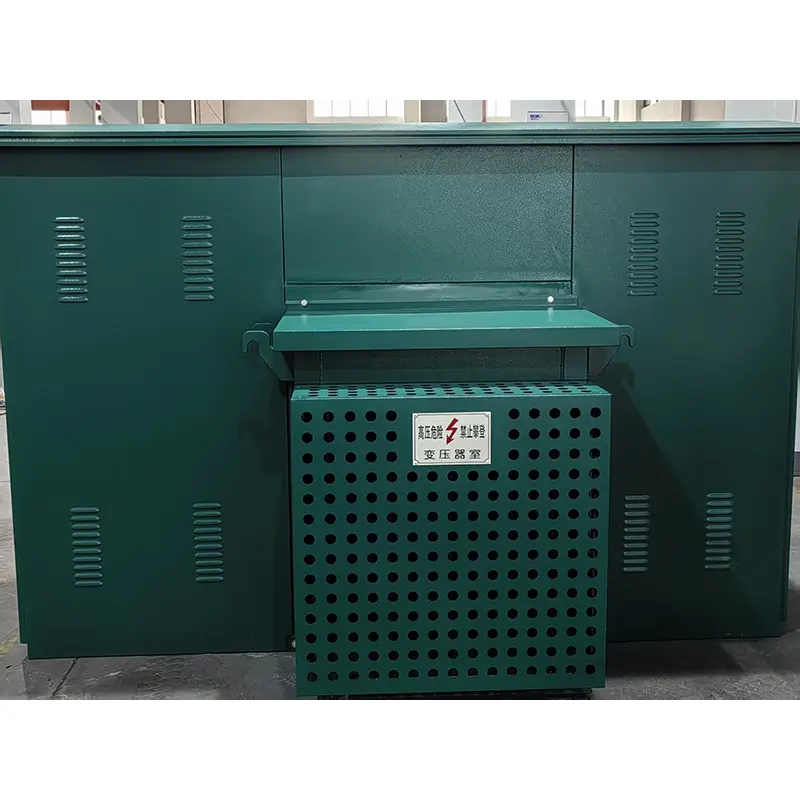

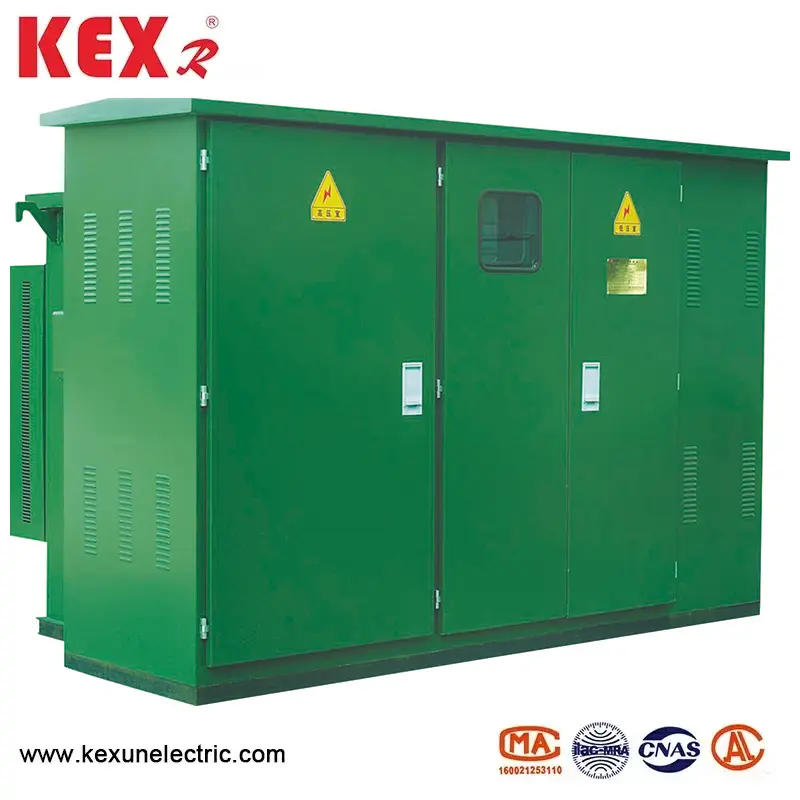

Amerikan Tipi Kompakt Transformatör

● Amerikan tipi kompakt transformatörün model analizi

－Z: kombine tip

－B: trafo merkezi

－W: açık hava

－12: Nominal Voltaj 12kV

● Amerikan Tipi Kompakt Transformatör Ürün Konumlandırma:

◆ Entegre dış mekan kompakt dağıtım çözümü

◆ Kentsel dağıtım ağları, endüstriyel parklar ve yeni enerji projeleri için uygundur.

GB GB/T 17467 standardına uyun (IEC 62271-202'ye eşdeğer).

◆ Yüksek voltajlı oda

● Yapısal özellikler

Kutu Tasarımı:

▶ Amerikan tipi kompakt transformatör çift katmanlı antikorozif çelik plaka (kalınlık ≥2mm) benimser

▶ Termal Yalıtım Arası Katman (Poliüretan Köpük, Termal İletkenlik ≤ 0.025 W/m K)

▶ Koruma Sınıfı IP34D (Yağmur Koruması/Küçük Hayvanlar Koruması)

Düzen Optimizasyonu:

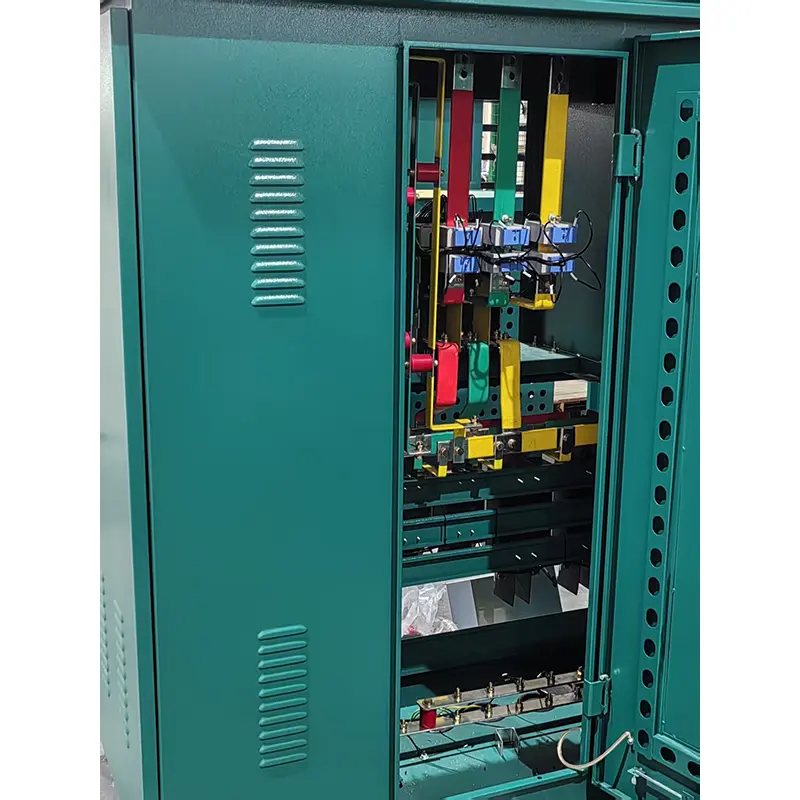

▶ Yüksek voltajlı oda, transformatör odası ve düşük voltajlı bölme için bağımsız bölmeler.

▶ Bakım kanalı genişliği ≥800mm

▶ Üst Zorla Havalandırma Sistemi (Sıcaklık Kontrolü Başlatma ve Durdur)

● Amerikan tipi kompakt transformatörün çevre koşulları

◆ Ortam sıcaklığı: maksimum sıcaklık +40 ℃, minimum sıcaklık-30 ℃;

◆ Yükseklik: ZBW-12 tipi Amerikan tipi kompakt transformatör 4000m'nin altındaki yere kurulmalıdır;

◆ Rüzgar hızı: 34m/s'ye eşdeğer (700PA'dan fazla değil);

◆ Nem: Ortalama günlük bağıl nem%95'ten fazla değildir; Aylık bağıl nem değeri%95'ten fazla değildir;

◆ Şok geçirmez: Yatay ivme 0.4m/s2'den fazla değildir ve dikey ivme 0.15m/s²'den fazla değildir ；;

◆ Kurulum sitesinin eğimi: Amerikan tipi kompakt transformatörün eğim kurulum sitesi;

◆ Kurulum ortamı: Amerikan tipi kompakt transformatörün çevreleyen havası, aşındırıcı ve yanıcı gazlar tarafından açıkça kirlenmez ve kurulum bölgesinde şiddetli bir titreşim yoktur;

◆ Bu ürünü yukarıdaki koşulların ötesinde sipariş ederken, şirketimizle müzakere edebilirsiniz.

◆ Amerikan Tipi Kompakt Transformatör Teknik Parametreleri
