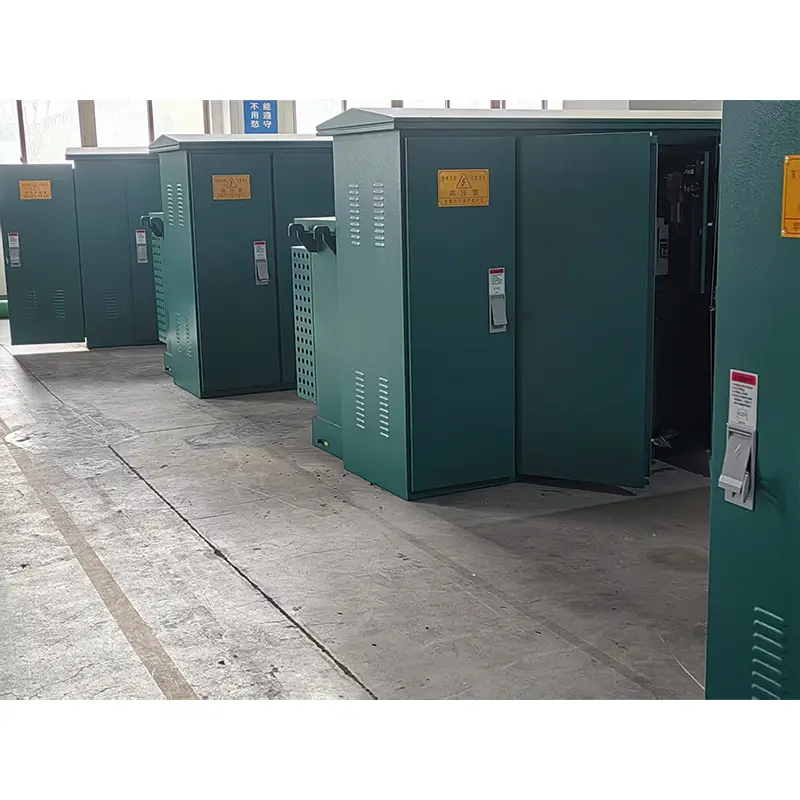

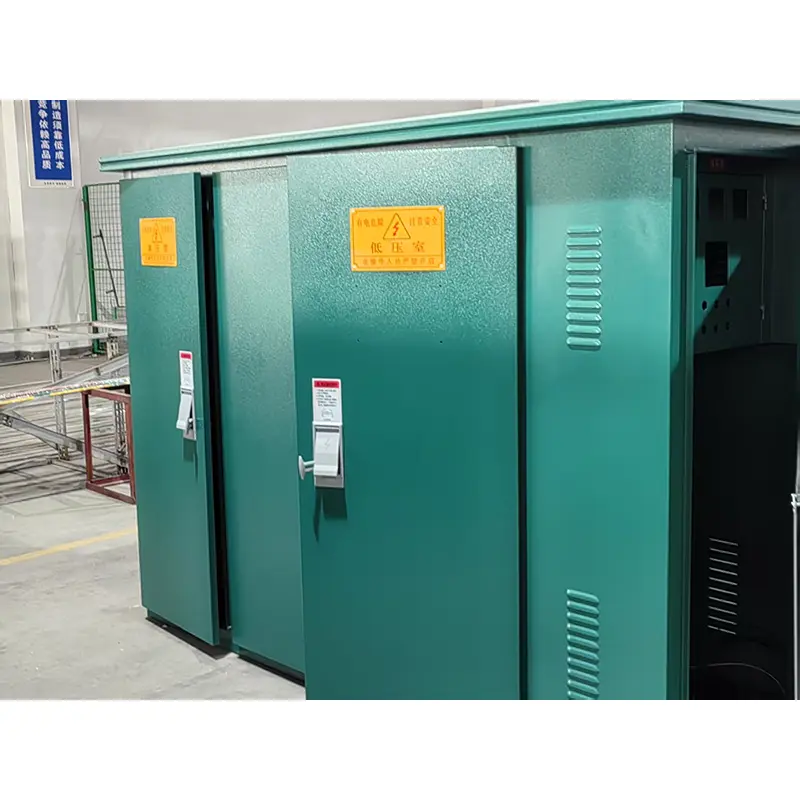

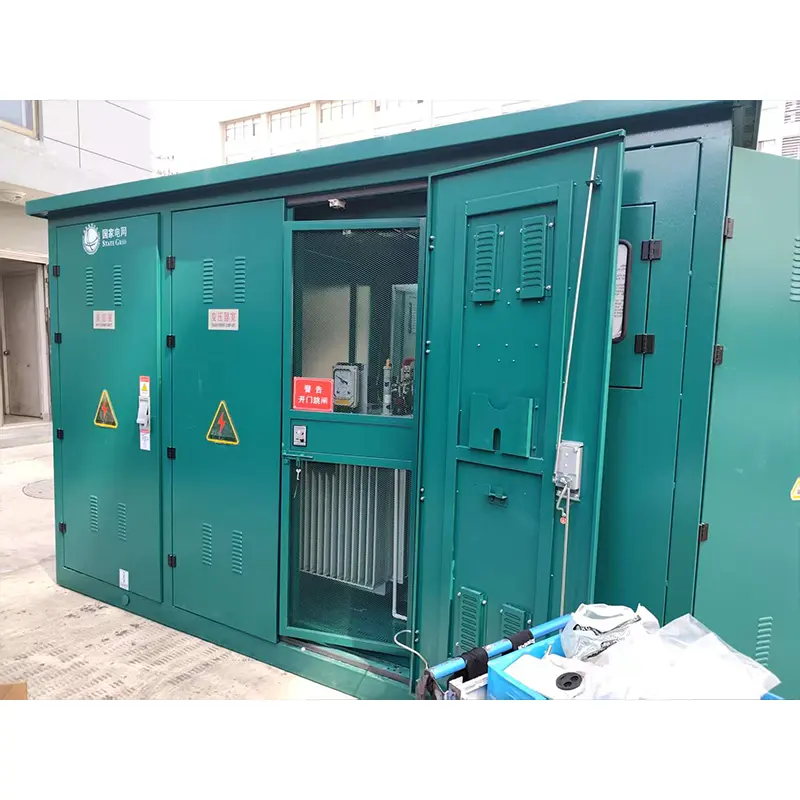

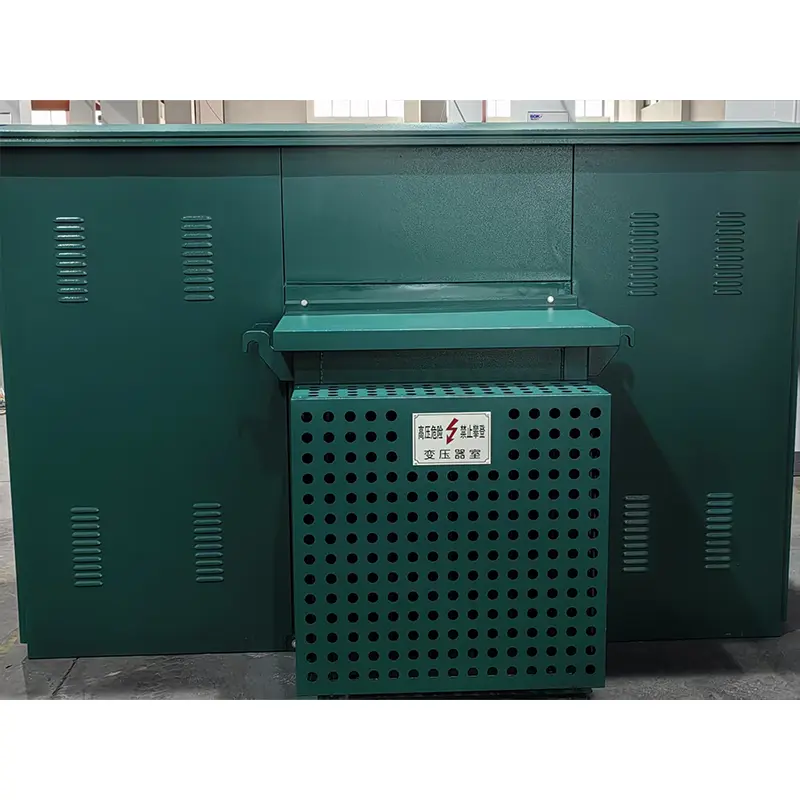

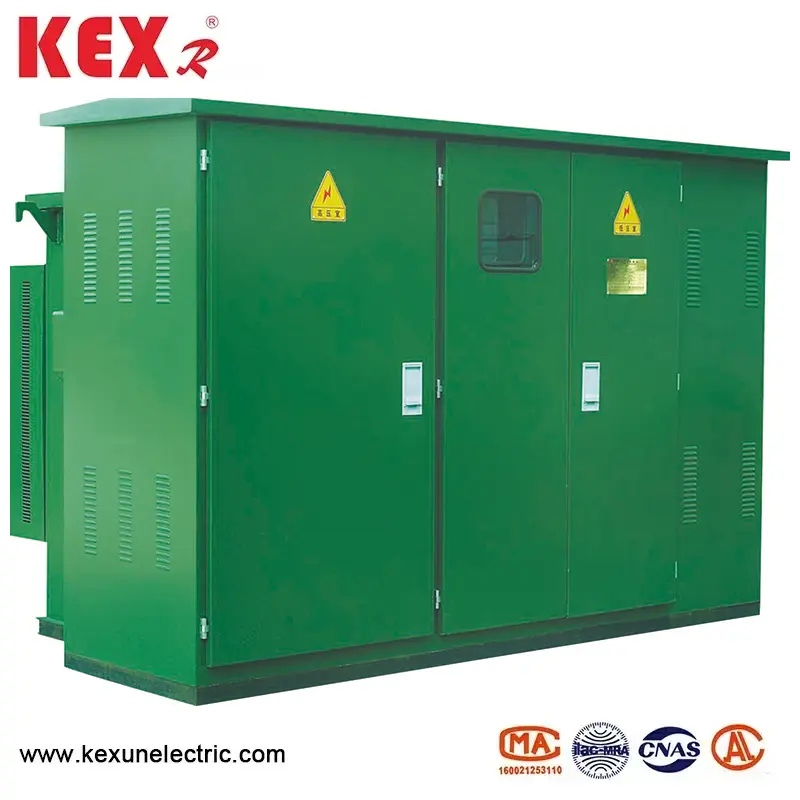

Amerikan tipi kapalı transformatör
Çin'de bir güç iletim ve dağıtım ekipmanı tedarikçisi olan KEXR tarafından üretilen Amerikan tipi kapalı transformatör, esas olarak 10kV dağıtım sisteminde kullanılan ve kompakt yapı, uygun kurulum, yüksek koruma seviyesi ve uygun bakım özelliklerine sahip ortak bir trafo merkezidir.
Model: ZBW-12
Marka ： Kexr
Model: ZBW-12
Marka ： Kexr
● Amerikan tipi kapalı transformatör açıklamasının temel bileşenleri
◆ Yüksek voltaj ünitesi
Yağla daldırılmış yük anahtarı: Üç istasyonlu çalışma (kapanış açma-açma) mekanik ömrü 2000 kattır.
Koruyucu Sigorta: İsteğe bağlı Bay-O-NET (Çift Hassas Sigorta) veya E-Hızı Tipi.
Tam Menzilli Koruma (aşırı yük+kısa devre)
◆ Transformer
Amerikan tipi kapalı transformatör, Amerikan standart yağ daldırma tipini (mineral yağ veya biyo-yağ isteğe bağlı) benimser
Sargı Bağlantısı: △/Y (208y/120V veya 480y/277V için isteğe bağlı)
Sıcaklık artış sınırı: ≤ 65k (55 ℃ ortam sıcaklığında)
◆ Düşük voltaj ünitesi
Ana devre kesiciyi yapılandırın (NEMA AB1'e göre)
Standart Şube Devresi:
225A Ana anahtar
8-12 Yol 20-100A Şube Devresi
● Koşulları kullanarak Amerikan tipi kapalı transformatör
◆ Ortam sıcaklığı: Amerikan tipi kapalı transformatörün ortam sıcaklığı -30 ~ 40 ℃ olmalıdır
◆ Yükseklik: ZBW-12 Tipi Amerikan Tipi Kapalı Transformatör 4000m'den az kurulmalıdır
◆ Rüzgar hızı: 34m/s'ye eşdeğer (700PA'dan fazla değil)
◆ Nem: Ortalama günlük bağıl nem%95'ten fazla değildir; Aylık bağıl nem değeri% 95'ten fazla değil
◆ Şok geçirmez: Yatay ivme 0.4m/s²'den fazla değil ve dikey ivme 0,15m/s²'den fazla değil
◆ Amerikan tipi kapalı transformatörün kurulum eğimi: 3'ten fazla yok
◆ Kurulum ortamı: Çevredeki hava, aşındırıcı ve yanıcı gazlar tarafından açıkça kirlenmez ve kurulum bölgesinde şiddetli bir titreşim yoktur.
◆ Bu ürünü yukarıdaki koşulların ötesinde sipariş ederken, şirketimizle müzakere edebilirsiniz.
● Amerikan tipi kapalı transformatörün teknik parametreleri tablosu
|
Seri numarası |
Öğe |
Birim |
Teknik parametreler |
|
1 |
Nominal Voltaj |
KV |
10/0.4 |
|
2 |
Maksimum çalışma voltajı |
KV |
12 |
|
3 |
Nominal frekans |
Hz |
50 |
|
4 |
Nominal kapasite |
KVA |
150-1600 |
|
5 |
1 dakika güç frekansı dayanıklı voltaj |
KV |
35 |
|
6 |
Yıldırım dürtü voltajı |
KV |
75 |
|
7 |
Soğutma yöntemi |
|
Onan |
|
8 |
Yüksek voltajlı yedekleme sigortasının kırılma akımı |
. |
50 |
|
9 |
Eklenti sigortasının akımını kırma |
. |
2.5 |
|
10 |
Çevre sıcaklığı |
℃ |
-35 ~ 40 |
|
11 |
İzin verilen bobin sıcaklığı yükseliyor |
℃ |
65 |
|
12 |
Yüksüz voltaj düzenlemesi |
|
±% 5 veya ± 2*% 2.5 |
|
13 |
Gürültü seviyesi |
DB |
50 |
|
14 |
IP derecesi |
|
IP43 |
● Amerikan tipi kapalı transformatörün ana boyutu
|
ZBW-12 Amerikan Tipi Kapalı Transformatör Standart Boyutları |
|||||||
|
Kapasite (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
