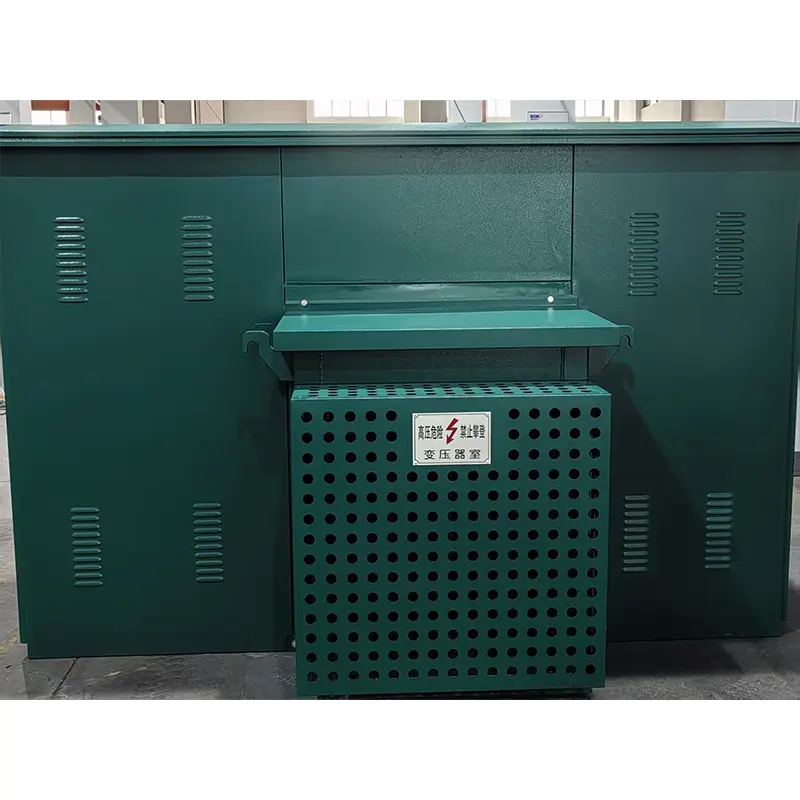

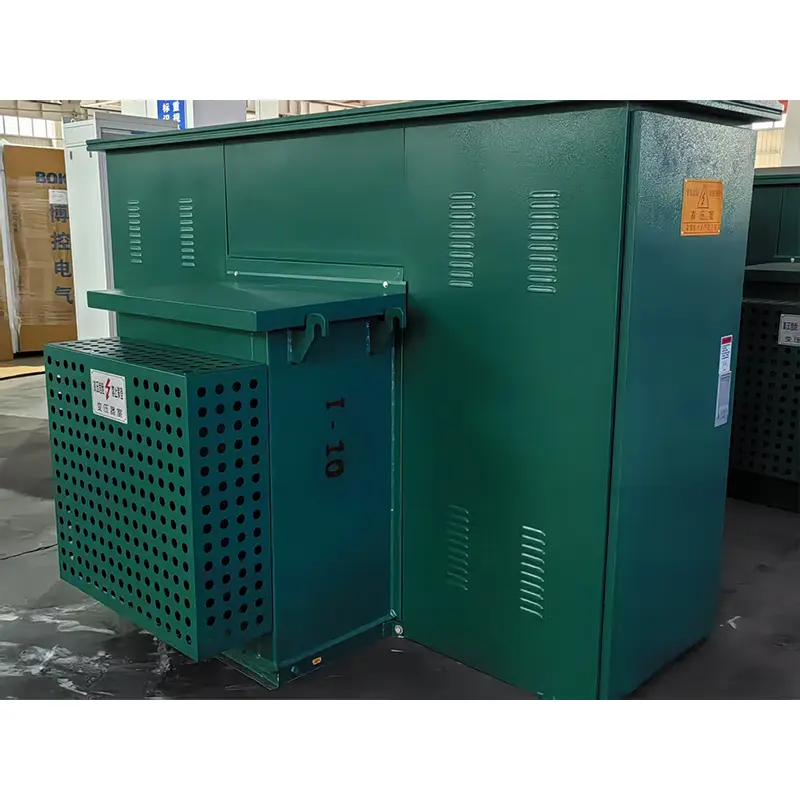

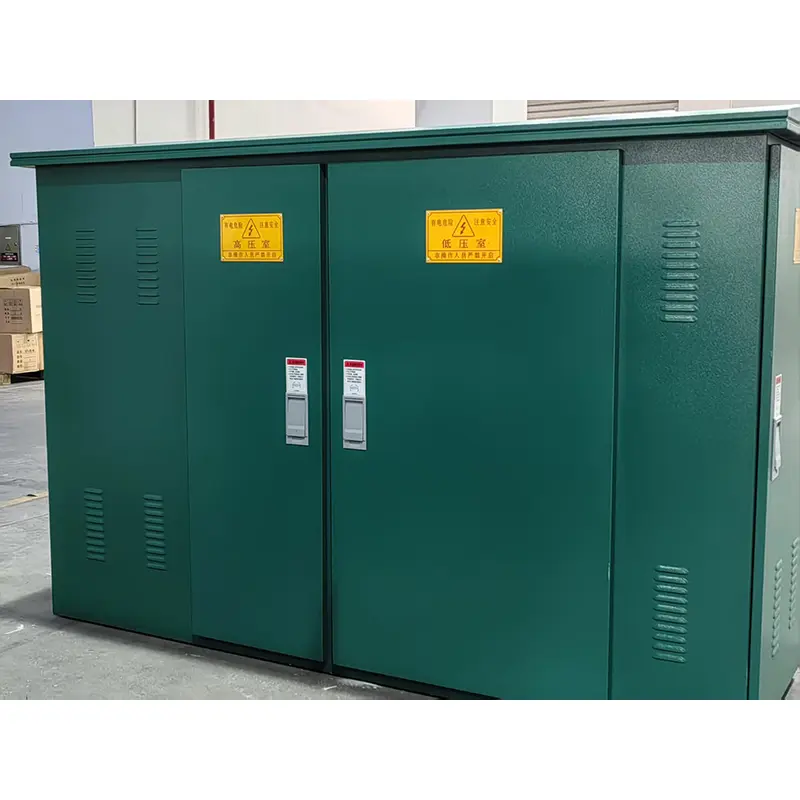

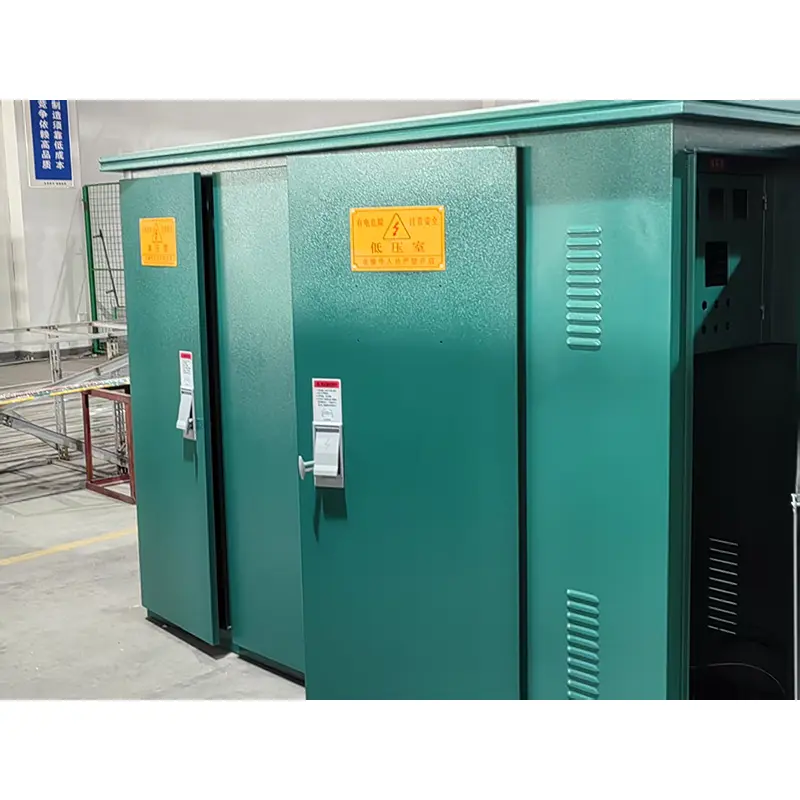

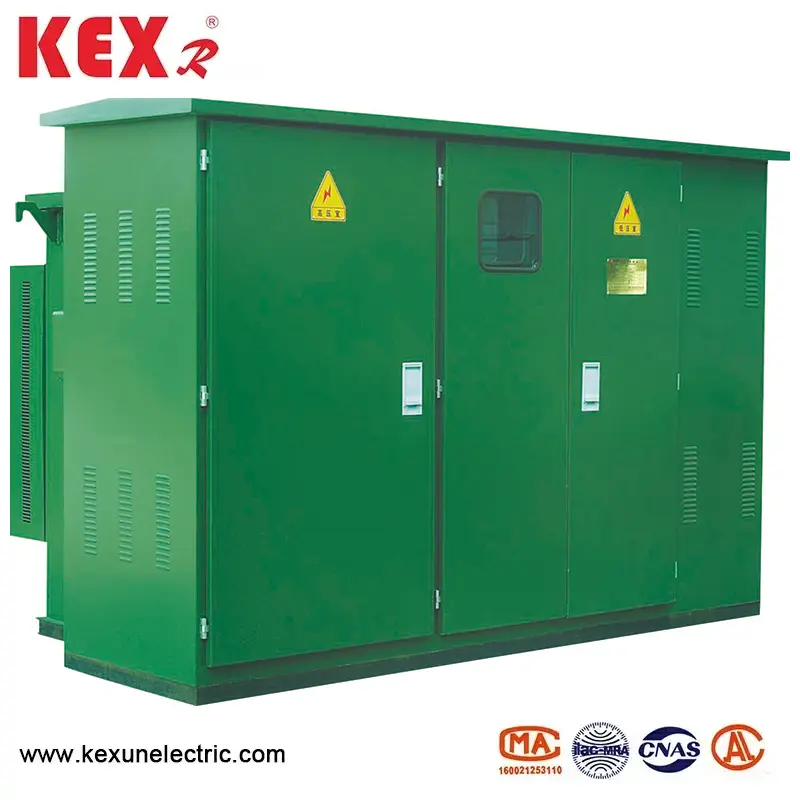

Amerikan tipi üç fazlı ped monte edilmiş trafo merkezi
Çin üreticisi Kexr tarafından üretilen ZBW-12 tipi Amerikan tipi üç fazlı ped montajlı trafo merkezi, basit yapıya, küçük zemin alanı ve 10kV nominal voltaj için uygun olan güçlü yalıtıma sahip bir trafo merkezidir.
Model: ZBW-12
Marka ： Kexr
Model: ZBW-12
Marka ： Kexr
● Koşulları kullanarak Amerikan tipi üç fazlı ped montajlı trafo merkezi
◆ Ortam sıcaklığı: Amerikan tipi üç fazlı ped monte edilmiş trafo merkezi etrafındaki ortam sıcaklığı -30 ~ 40 ℃ olmalıdır.
◆ Yükseklik: Amerikan tipi üç fazlı ped monte edilmiş trafo merkezi 4000m'nin altına monte edilmelidir;
◆ Rüzgar hızı: 34m/s'ye eşdeğer (700PA'dan fazla değil);
◆ Nem: Ortalama günlük bağıl nem%95'ten fazla değildir; Aylık bağıl nem değeri%95'ten fazla değildir;
◆ Şok geçirmez: Yatay ivme 0,4m/s²'den fazla değil
ve dikey ivme 0,15m/s²'den fazla değil
◆ Kurulum sitesinin eğimi: Amerikan tipi üç fazlı ped monte edilmiş trafo merkezinin kurulum eğimi 3'ten fazla değil
◆ Kurulum ortamı: Çevredeki hava, aşındırıcı ve yanıcı gazlarla açıkça kirlenmez ve kurulum bölgesinde şiddetli bir titreşim yoktur.
◆ Bu ürünü yukarıdaki koşulların ötesinde sipariş ederken, kexr ile müzakere edebilirsiniz
● ZBW-12 tipi Amerikan tipi üç fazlı ped monte edilmiş trafo merkezinin teknik parametreleri
|
Seri numarası |
Öğe |
Birim |
Teknik parametreler |
|
1 |
Nominal Voltaj |
KV |
10/0.4 |
|
2 |
Maksimum çalışma voltajı |
KV |
12 |
|
3 |
Nominal frekans |
Hz |
50 |
|
4 |
Nominal kapasite |
KVA |
150-1600 |
|
5 |
1 dakika güç frekansı dayanıklı voltaj |
KV |
35 |
|
6 |
Yıldırım dürtü voltajı |
KV |
75 |
|
7 |
Soğutma yöntemi |
|
Onan |
|
8 |
Yüksek voltajlı yedekleme sigortasının kırılma akımı |
. |
50 |
|
9 |
Eklenti sigortasının akımını kırma |
. |
2.5 |
|
10 |
Çevre sıcaklığı |
℃ |
-35 ~ 40 |
|
11 |
İzin verilen bobin sıcaklığı yükseliyor |
℃ |
65 |
|
12 |
Yüksüz voltaj düzenlemesi |
|
±% 5 veya ± 2*% 2.5 |
|
13 |
Gürültü seviyesi |
DB |
50 |
|
14 |
IP derecesi |
|
IP43 |
Transformatör
KEXR önceden takılı Amerikan kutu tipi trafo merkezi, yeni S9 ve S11 Serisi üç fazlı yağ su basmış transformatörlerini, düşük yüksüz kayıp, düşük sıcaklık artışı, düşük gürültü ve düşük yükseklik avantajlarına sahiptir. Transformatörün yüksüz kaybı ve yük kaybı, şu anda yerel ileri seviyeye ulaşan orijinal S9 transformatörününkinden daha düşüktür. Transformatör, hava kirliliğini etkili bir şekilde izole eden tamamen mühürlü yapıdır. Yağ tankının üstünde 40-90 mm'lik bir hava yastığı bırakılır, bu da ısı yayılımı ve yağ tankı kabuğunun olukluları ile birlikte soğutma rolünü oynayabilir ve iç basıncı etkili bir şekilde azaltabilir.
Boyutlar ve ağırlık
|
Kapasite |
A |
B |
C |
H |
Ağırlık （kg） |
|
315KVA |
2560 |
1600 |
600 |
1000 |
3050 |
|
400kva |
2560 |
1600 |
600 |
1000 |
3270 |
|
500KVA |
2560 |
1600 |
600 |
1000 |
3400 |
|
630KVA |
2560 |
1600 |
600 |
1000 |
3900 |
|
800KVA |
2760 |
1600 |
800 |
1000 |
4200 |
|
1000KVA |
2760 |
1950 |
800 |
1000 |
4800 |
|
1250KVA |
2910 |
1950 |
800 |
1000 |
5400 |
● ZBW-12 tipi Amerikan tipi üç fazlı ped monte edilmiş trafo merkezinin ana boyutu
|
ZBW-12 Amerikan Tip Üç Fazlı Ped Montajlı Trafo Merkezi Standart Boyutlar |
|||||||
|
Kapasite (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
Sıcak Etiketler: Amerikan tipi üç fazlı ped monte edilmiş trafo merkezi
