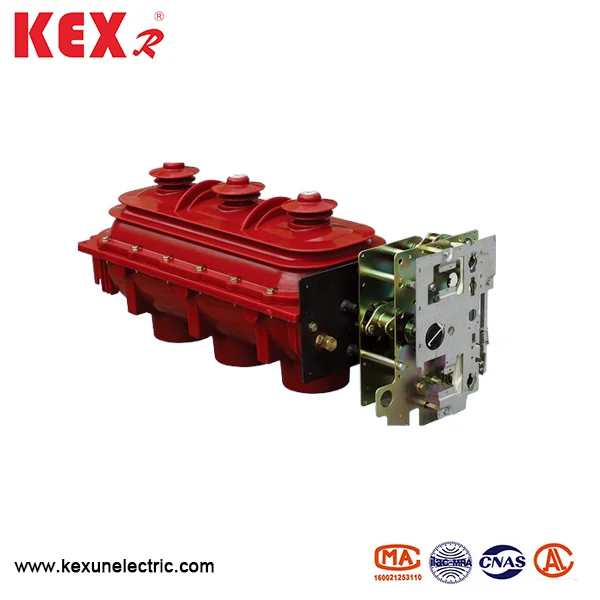

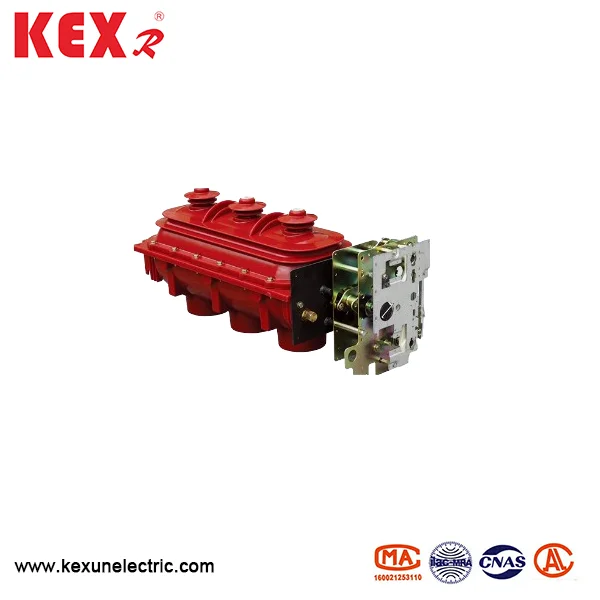

FLRN36-12D Tip SF6 Yük Anahtarı
Kexun tarafından Çin fabrikasında özel olarak üretilen FLRN36-12D tipi SF6 yük anahtarı, ark söndürme ve yalıtım ortamı olarak SF6 gazını kullanır ve nominal anahtar 12kV'dir. Anahtarda üç istasyon vardır: kapanış, açma ve topraklama. Küçük hacim, uygun kurulum ve kullanım ve güçlü çevresel uyarlanabilirlik özelliklerine sahiptir.
Model: N36-12D
Marka ： Kexr
Model: N36-12D
Marka ： Kexr
● Uygulama alanı

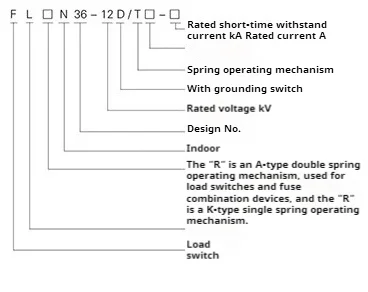

Bu yük anahtarları serisi FLRN36-12D (K tipi tek yaylı çalışma mekanizması) ve FLRN36-12D/A'ya (tip çift yaylı çalışma mekanizması) ayrılmıştır. FLRN36-12D, özellikle halka ağı dolapları, kablo dağıtım kutuları ve dağıtım anahtarlama istasyonları için uygun olan elektrikli ekipman olarak güç kaynağı ve trafo merkezinin korunması ve kontrolü için kullanılabilen kontrol ve koruma fonksiyonları ile bir yük anahtarı+sigorta kombine elektrikli cihazda birleştirilebilir.
◆ Standardı karşılayın
IEC60265 、 IEC62271 、 GB3804 、 GB16926 vb.
● FLRN36-12D Tip SF6 Yük Anahtarının Yapısal Avantajları
▶ Yalıtım Kabuğu: FLRN36-12D Tip SF6 Yük Anahtarının ana devresi ve topraklama devresi
iyi yalıtım performansı ve kirlilik önleme ortamının avantajlarına sahip APGI işlemi ile epoksi reçineden yapılmış bir yalıtım kabuğuna kapatılır.
▶ Yalıtım kabuğu yapısı: Yalıtım kabuğu üst ve alt yalıtım kapaklarından oluşur.
▶ İç Gaz: Overpress SF6 gazının kaza durumunda doğrudan kabinin arka kanalına püskürtülmesini ve kişisel güvenliği sağlamak için içeride 0.4bar göreceli basınçlı SF6 gazı doldurulur.
▶ Koruyucu Tedbirler: Düşük yalıtım örtüsü, güvenliği daha da sağlamak için patlamaya dayanıklı önlemlere sahiptir.
● Koşulları kullanma
◆ Ortam Sıcaklığı: FLRN36-12D Tip SF6 Yük Anahtarının Etrafında Sıcaklık
-40 ~ 40 ℃ olmalı
◆ Nem: Maksimum ortalama bağıl nem günde ≤% 95 ve ayda ≤% 100'dür.
◆ Yükseklik: FLRN36-12D tipi SF6 yük anahtarı, aşağıdaki bir yükseklikte kurulmalıdır
2000m.
◆ Sismik kapasite: ≤8
◆ Çevredeki hava, aşındırıcı, yanıcı gaz ve su buharı gibi bariz kirlilik içermemeli ve sık sık şiddetli titreşim olmamalıdır.
● FLRN36-12D Tip SF6 Yük Anahtarının Teknik Parametreleri
|
Öğe |
Birim |
FLRN36-12D/T630-20 Tip |
Flrn36-12d/100-50 tipi |
|
Nominal Voltaj |
KV |
12 |
12 |
|
Nominal frekans |
Hz |
50 |
50 |
|
Değerlendirilmiş Akım |
A |
630 |
100 |
|
1 dakika güç frekansı Voltaj arası/kırık/kırık |
KV |
42/48 |
42/48 |
|
Yıldırım Dürtüsü Voltaj İnterfaz/Kırık |
KV |
75/85 |
75/85 |
|
5 dk 0Gauge Nominal Güç Frekansı dayanıklı voltaj |
KV |
24 |
24 |
|
Nominal Termal Kararlılık Akım 3 saniye /2 saniye |
. |
20/20 |
20/20 |
|
Nominal dinamik kararlı akım （pik） |
. |
50/50 |
50/50 |
|
Kısa devre kapanış akımı |
. |
50/50 |
125/50 |
|
Kesilen akım derecelendirilmiş kapalı döngü |
A |
630 |
|
|
Akımı kesintiye uğratan aktif yük |
A |
630 |
|
|
Nominal kablo şarjı kırma akımı |
A |
10 |
10 |
|
Kısa devre kırma akımı olarak derecelendirilmiş |
. |
|
50 |
|
Nominal Transfer Akımı |
A |
|
1700 |
|
Sigorta türü |
|
|
XRNT-12KV/100A |
|
Sigorta Etkisi Enerji atar |
J |
|
1 ± 0.5 |
|
Mekanik Yaşam |
Zaman |
5000/2000 |
3000/2000 |
|
Yüklü gövdeler ve göreceli hava yalıtım arasındaki mesafe |
mm |
≥125 |
≥125 |
|
SF6 gaz basıncı |
çubuk |
0.4 |
0.4 |
|
Açma ve kapanışın senkronizasyonu |
MS |
≤2 |
≤2 |
|
Ana devre direnci |
Bebek |
≤65 |
≤65 |
