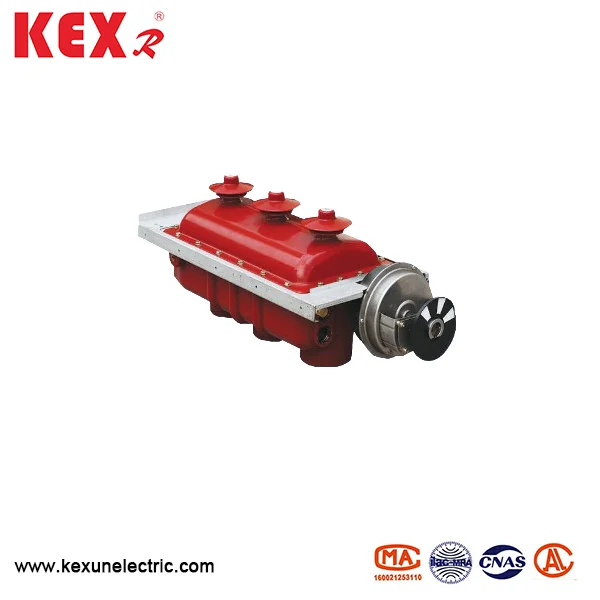

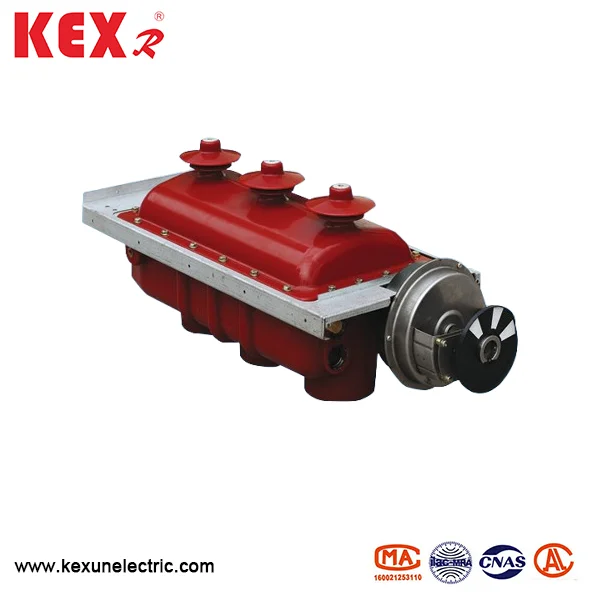

FLRN48-12D Tip SF6 Yük Anahtarı
FLRN48-12D tipi SF6 yük anahtarı, 2008 yılında Çin fabrikasında Kexun tarafından bağımsız olarak geliştirilen ve XGN15-12SF6 halka ana ünitesine uygulanan bir yük anahtarı ürünüdür. Yüksek ekonomi, güvenlik ve güvenilirlik, basit yapı, esnek operasyon, güvenilir birbirine geçme ve uygun kuruluma sahiptir.
Model: FLRN48-12D
Marka ： Kexr
Model: FLRN48-12D
Marka ： Kexr

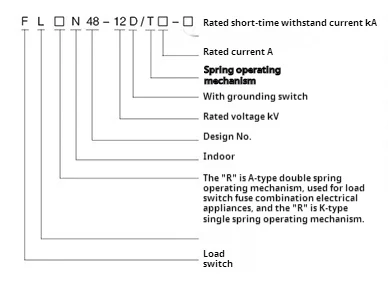

● Model anlamı

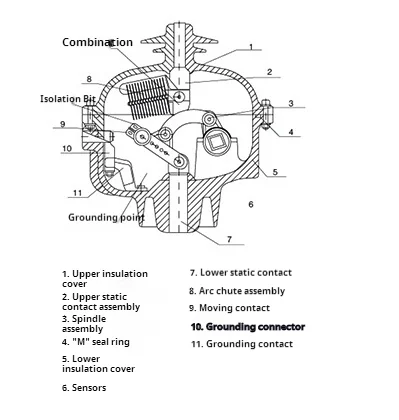

● Yapı ve ilke
FLRN48-12D tipi SF6 yük anahtarının ana devresi ve topraklama devresi, iyi yalıtım performansı ve kirlilik önleme ortamının avantajlarına sahip APGI işlemi ile epoksi reçineden yapılmış bir yalıtım kabuğuna kapatılır. Yalıtım kabuğu, bir üst yalıtım örtüsü ve nispi basınç 0.4bar ile doldurulmuş bir alt yalıtım kapağından oluşur. Alt yalıtım örtüsü, kaza durumunda, aşırı basınçlı SF6 gazının güvenlik filmini kırdıktan sonra düştüğünü ve gazın kişisel güvenliği sağlamak için doğrudan kabinin arkasına püskürtüldüğünden emin olmak için yerel ince duvarlı ve kalın patlamaya dayanıklı membran ölçümlerini benimser.
◆ Standardı karşılayın
IEC60265 、 IEC62271 、 GB3804 、 GB16926 vb.
● Koşulları kullanma
◆ Ortam Sıcaklığı: FLRN48-12D Tip SF6 Yük Anahtarının Etrafında Sıcaklık
-40 ~ 40 ℃ olmalı
◆ Nem: Maksimum ortalama bağıl nem günde ≤% 95 ve ayda ≤% 100'dür.
◆ Yükseklik: FLRN48-12D tipi SF6 yük anahtarı, aşağıdaki bir yükseklikte kurulmalıdır.
2000m.
◆ Sismik kapasite: ≤8
◆ Çevredeki hava, aşındırıcı, yanıcı gaz ve su buharı gibi bariz kirlilik içermemeli ve sık sık şiddetli titreşim olmamalıdır.
● FLRN48-12D Tip SF6 Yük Anahtarının Teknik Parametreleri
|
Öğe |
Birim |
FLRN36-12D/T630-20 Tip |
Flrn36-12d/100-50 tipi |
|
Nominal Voltaj |
KV |
12 |
12 |
|
Nominal frekans |
Hz |
50 |
50 |
|
Değerlendirilmiş Akım |
A |
630 |
100 |
|
1 dakika güç frekansı Voltaj arası/kırık/kırık |
KV |
42/48 |
42/48 |
|
Yıldırım Dürtüsü Voltaj İnterfaz/Kırık |
KV |
75/85 |
75/85 |
|
5 dk 0Gauge Nominal Güç Frekansı dayanıklı voltaj |
KV |
24 |
24 |
|
Nominal Termal Kararlılık Akım 3 saniye /2 saniye |
. |
20/20 |
20/20 |
|
Nominal dinamik kararlı akım （pik） |
. |
50/50 |
50/50 |
|
Kısa devre kapanış akımı |
. |
50/50 |
125/50 |
|
Kesilen akım derecelendirilmiş kapalı döngü |
A |
630 |
|
|
Akımı kesintiye uğratan aktif yük |
A |
630 |
|
|
Nominal kablo şarjı kırma akımı |
A |
10 |
10 |
|
Kısa devre kırma akımı olarak derecelendirilmiş |
. |
|
50 |
|
Nominal Transfer Akımı |
A |
|
1700 |
|
Sigorta türü |
|
|
XRNT-12KV/100A |
|
Sigorta Etkisi Enerji atar |
J |
|
1 ± 0.5 |
|
Mekanik Yaşam |
Zaman |
5000/2000 |
3000/2000 |
|
Yüklü gövdeler ve göreceli hava yalıtım arasındaki mesafe |
mm |
≥125 |
≥125 |
|
SF6 gaz basıncı |
çubuk |
0.4 |
0.4 |
|
Açma ve kapanışın senkronizasyonu |
MS |
≤2 |
≤2 |
|
Ana devre direnci |
Bebek |
≤65 |
≤65 |
