Yeraltı transformatörü

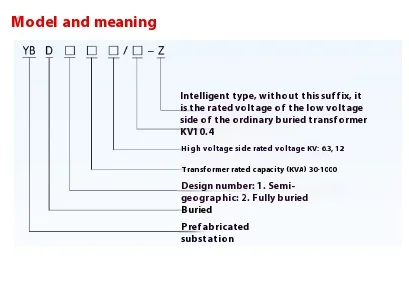

● Model açıklaması

● Ana özellikler

▶ Gizli Tasarım: YBD-12 tipi yeraltı transformatörünün ana güç ekipmanı

yer alanının işgalini azaltmak için yeraltına gömülür.

▶ Peyzaj Entegrasyonu: YBD-12 tipi yeraltı transformatörünün yüzey kısmı, çevredeki ortamla koordine etmek için yeşillik, heykel veya sanatla dekore edilmiştir.

▶ Yüksek Güvenlik: Yeraltı yapısı daha iyi koruma sağlar ve insan yapımı hasar riskini azaltır.

▶ Çevre Koruma ve Gürültü Azaltma: Yeraltı düzeni, transformatör çalışma gürültüsünün çevredeki etkisini etkili bir şekilde azaltabilir.

▶ Isı dağılma optimizasyonu: Yeraltı ekipmanlarının normal çalışma sıcaklığını sağlamak için özel ısı yayma tasarımını benimseyin.

● Uygulama senaryoları

Yeraltı transformatörü aşağıdaki durumlar için çok uygundur:

◆ Şehir merkezi

◆ İş bölgesi

Park Parklar ve kareler gibi kamusal alanlar.

◆ Üst düzey konut topluluğu

◆ Tarihsel ve kültürel koruma alanı

◆ Turistik cazibe

● Yeraltı transformatörünün yapısal bileşimi

1. Yer Altında:

◆ Transformer gövdesi

◆ Yüksek ve düşük voltajlı anahtarlama

◆ Kablo bağlantı sistemi

◆ Havalandırma ve ısı yayma sistemi

◆ Drenaj ve neme dayanıklı tesisler

2. Yer Bölümü:

◆ Peyzaj dekorasyonu (yeşillendirme, heykel, sanat enstalasyonu vb.)

◆ Havalandırma (Gizli Tasarım)

◆ Teftiş girişi

◆ Güvenlik uyarı işareti

● YBD-12 tipi yeraltı transformatörünün avantajları

◆ Kentsel manzaranın kalitesini iyileştirin

◆ Zemin alanından tasarruf edin

◆ Elektromanyetik radyasyonun etkisini azaltın

◆ Ekipmanın servis ömrünü uzatın (daha istikrarlı yeraltı ortamı)

◆ Görsel kirliliği azaltın

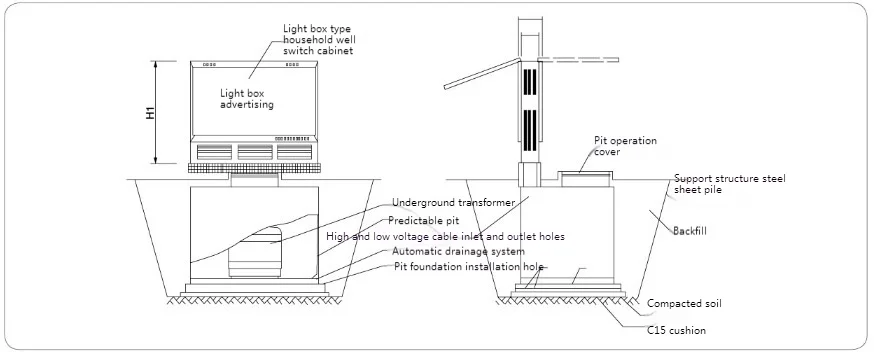

● YBD-12 Türü Yeraltı Transformatörünün Kurulum Diyagramı

● İki tipik şemanın tasarım çizimleri

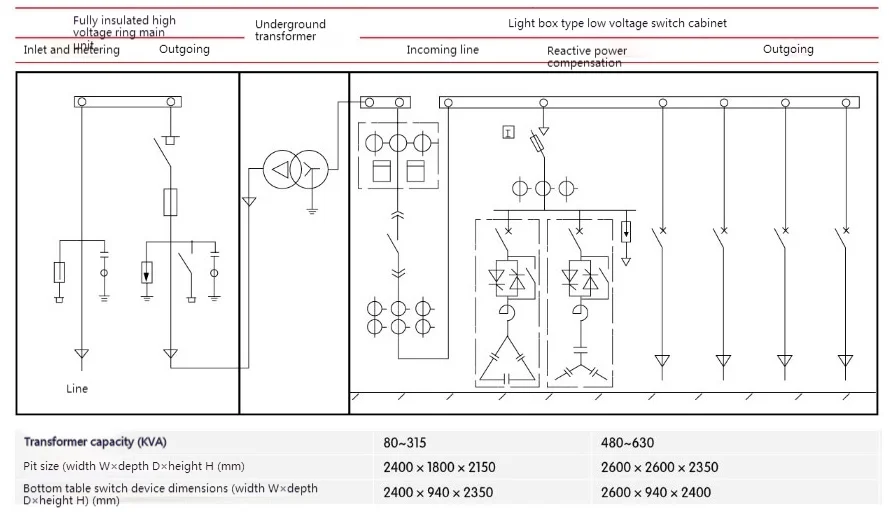

◆ HV Halka Ağ Kabini+Yeraltı Transformatörü+Düşük Voltaj Ölçümü ：

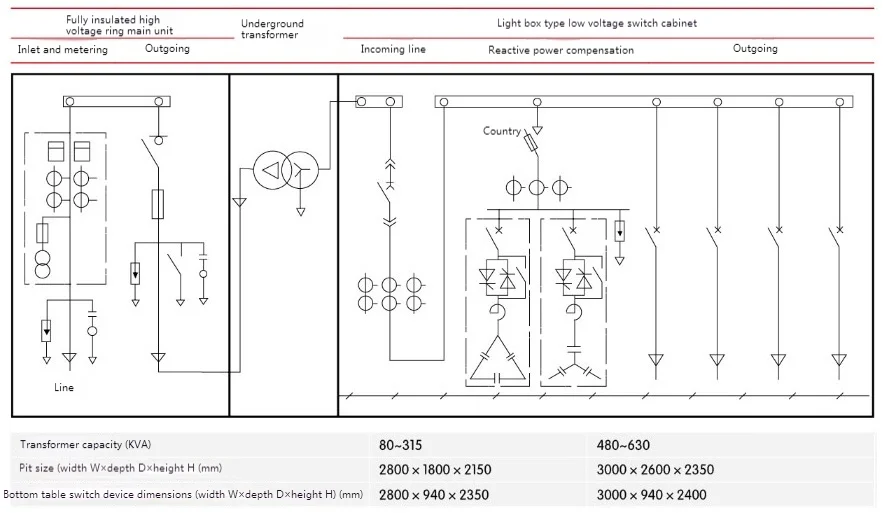

◆ HV Halka Ağ Kabini+Yüksek Voltaj Ölçümü+Yeraltı Transformatörü+LV Besleyici ：
