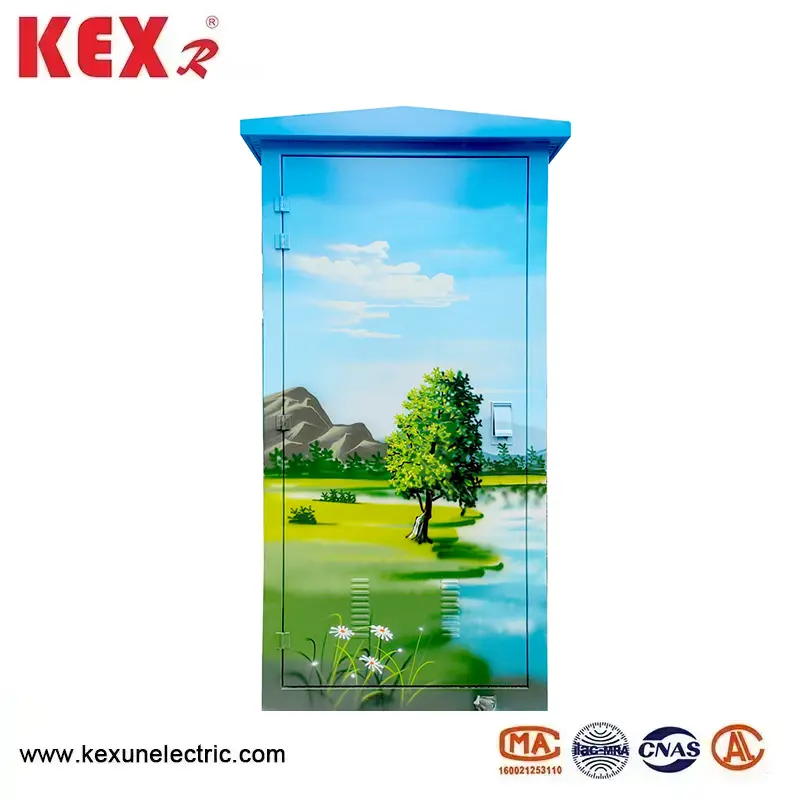

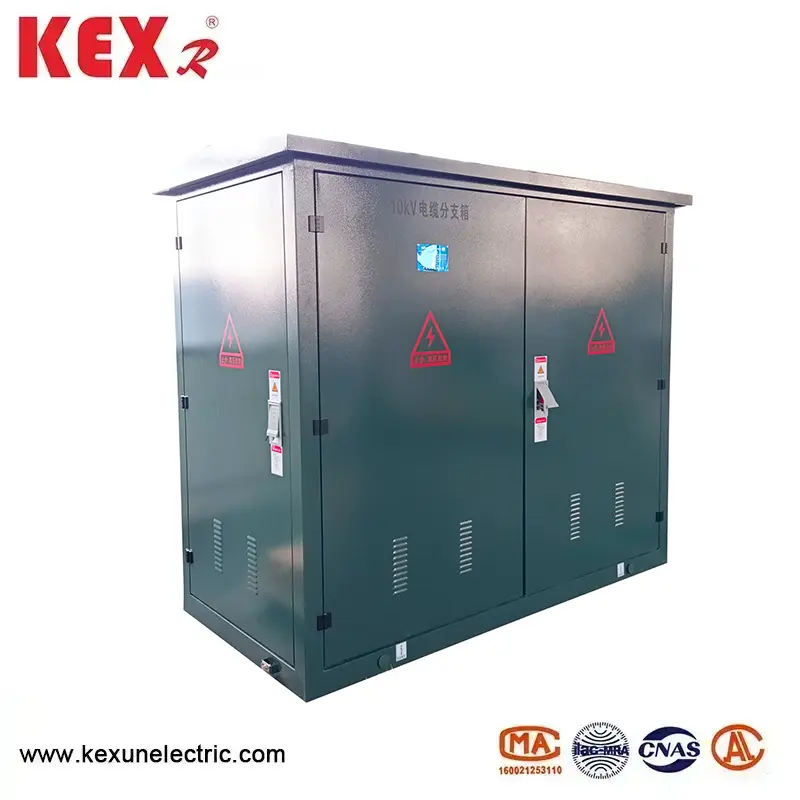

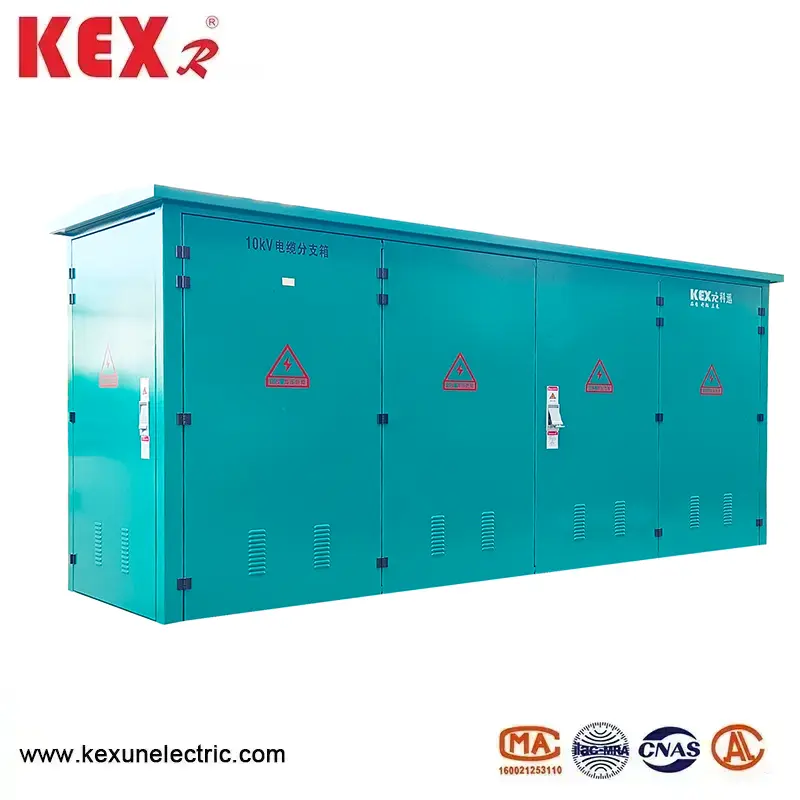

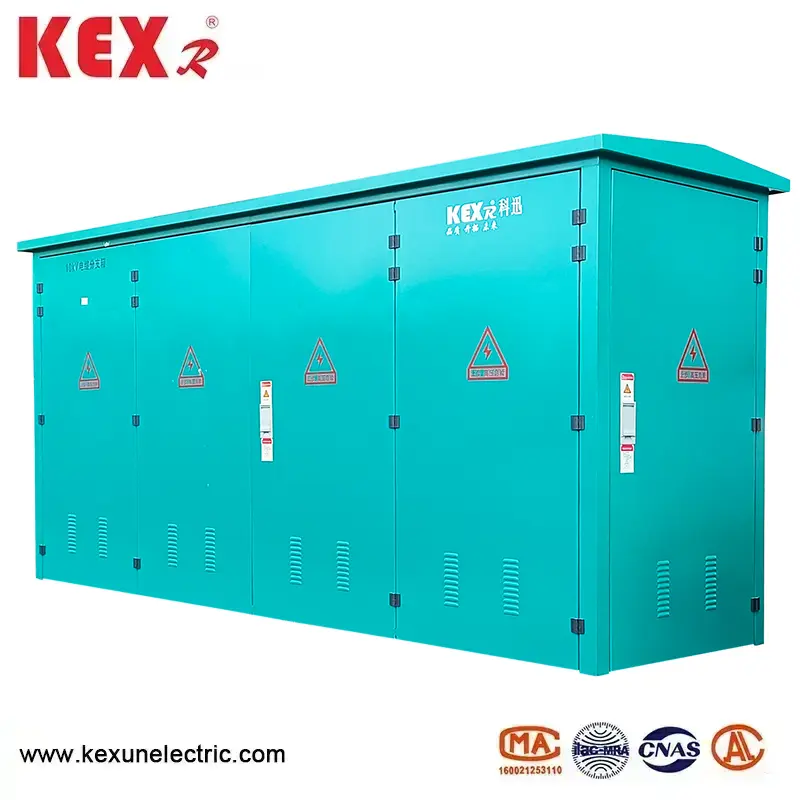

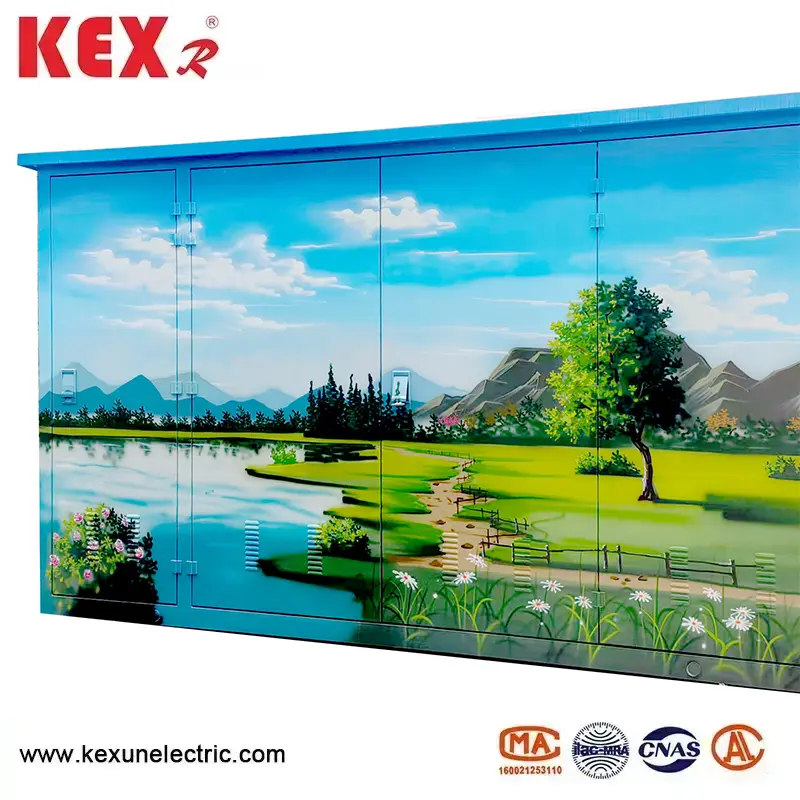

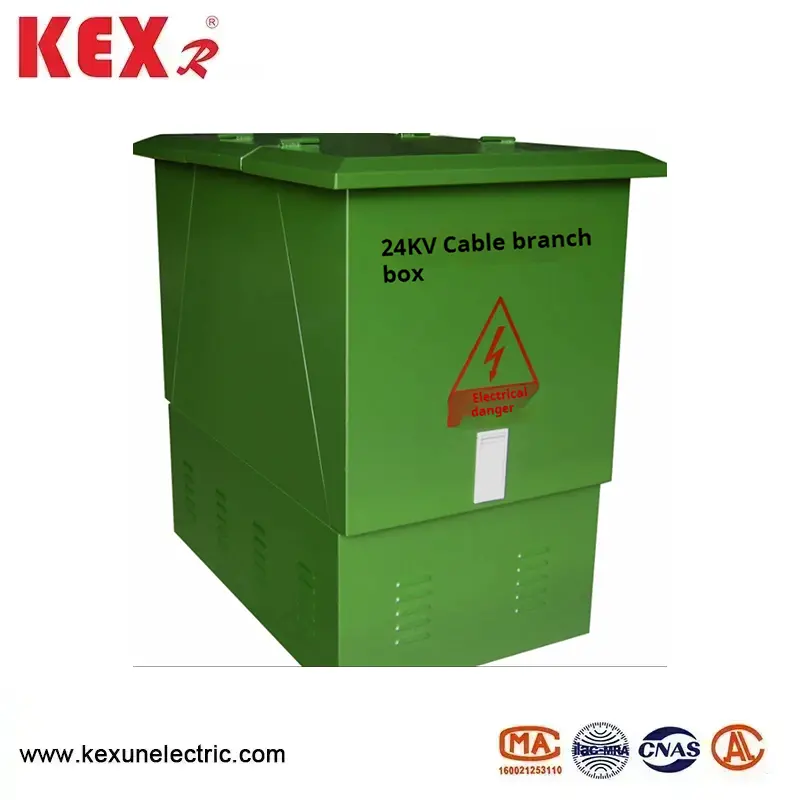

24kV Kablo Ayırma Kutusu

●24kV Kablo Ayırma Kutusunun temel özellikleri

▶Gerilim derecesi: 24kV Kablo Bölme Kutusunun nominal gerilimi 24kV'dir (IEC 62271-200 veya GB/T 11022 standardına uygundur).

▶Tam yalıtımlı conta: Canlı parçalar katı yalıtımla veya SF6 gazıyla yalıtılmıştır, açıkta iletken yoktur, toza ve suya dayanıklıdır (IP65/IP67).

▶Avrupa tarzı takma teknolojisi: T tipi veya dirsek tipi korumalı kablo konnektörleri standarttır ve canlı takma işlemi desteklenir (özel aletler gereklidir).

▶Modüler genişletme: Standart üniteler (1 giriş, 4 çıkış, 2 giriş ve 6 çıkış gibi) daha sonra kapasite artırımını desteklemek üzere esnek bir şekilde birleştirilebilir.

●24kV Kablo Ayırma Kutusu Tipik yapısal

▶Kutu, korozyona dayanıklı ve dış mekan tasarımına sahip (-40°C~+70°C) paslanmaz çelikten/SMC'den yapılmıştır.

▶Yalıtımlı otobüs bakır veya alüminyumdan yapılmış, silikon kauçuk/EPDM yalıtım katmanı ile sarılmış ve yalıtım seviyesi ≥50kV'dir (güç frekansı dayanım voltajı).

▶Kablo konektörü

Test noktalı (isteğe bağlı) 24kV korumalı geçmeli konnektör (RIP tipi ve EPDM izolasyon gibi).

▶Koruma cihazı kısa devre arıza göstergesi, canlı ekran ve paratoner ile donatılabilir.

Topraklama sistemi kutusu topraklama terminali+kablo ekranı topraklaması, topraklama direnci ≤4Ω.

●24kV Kablo Ayırma Kutusunun tipik uygulama senaryoları Tipik yapısal

▶Yeni enerji santrali: açık deniz rüzgar enerjisi 24kV kolektör hattı bağlantısı.

▶Endüstriyel Park: Yüksek gerilim motorunun veya transformatörünün kablo branşı.

▶Maden/petrol sahası: patlamaya dayanıklı 24kV branşman kutusu (Ex d IIC T4).

▶Kentsel yüksek gerilim dağıtım ağı: kablo halkalı ağ kabini için alternatif bir şema (yerden tasarruf)

●24KV Avrupa Tipi Kablo Bölme Kutusunun Kullanım Koşulları

10KV Avrupa tipi Kablo Dağıtım Kutusunun ortam sıcaklığı: -30~40°C

Rüzgar hızı: 34m/sl'ye eşdeğer ve 700Pal'den fazla değil

Nem: Ortalama günlük bağıl nem %95'ten fazla değildir

Ortalama aylık bağıl nem %95'ten fazla değil

 Darbeye dayanıklı: yatay ivme 0,4 m/s²'den fazla değil ve dikey ivme 0,15 m/s²'den fazla değil

Avrupa tipi Kablo Dağıtım Kutusu kurulum sahasının eğimi: 3'ten az

Kurulum ortamı: Çevredeki hava, aşındırıcı, yanıcı gaz, su buharı vb. ile açıkça kirlenmemeli ve kurulum alanı şiddetli şekilde titreşmemelidir.

● 24KV Avrupa tipi Kablo Bölme Kutusunun teknik parametresi

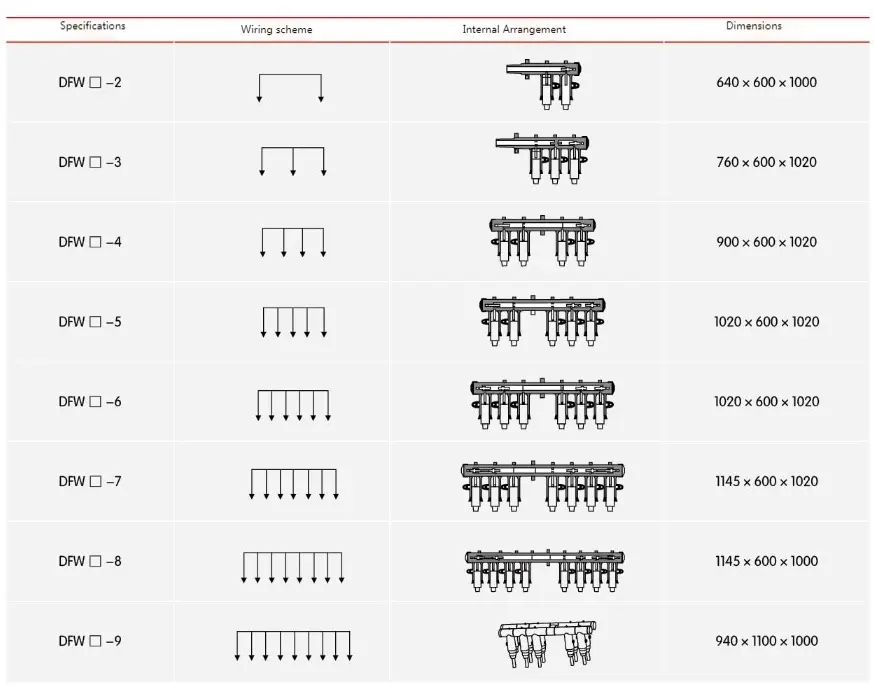

● 24KV Avrupa tipi Kablo Ayırma Kutusu Sipariş numarası açıklaması

SSS

S: 24KV şube kutusunun MOQ'u

C: 1 set bile satabiliriz.

S: Bu tür bir ürünün garantisi?

C: 12~24 ay
