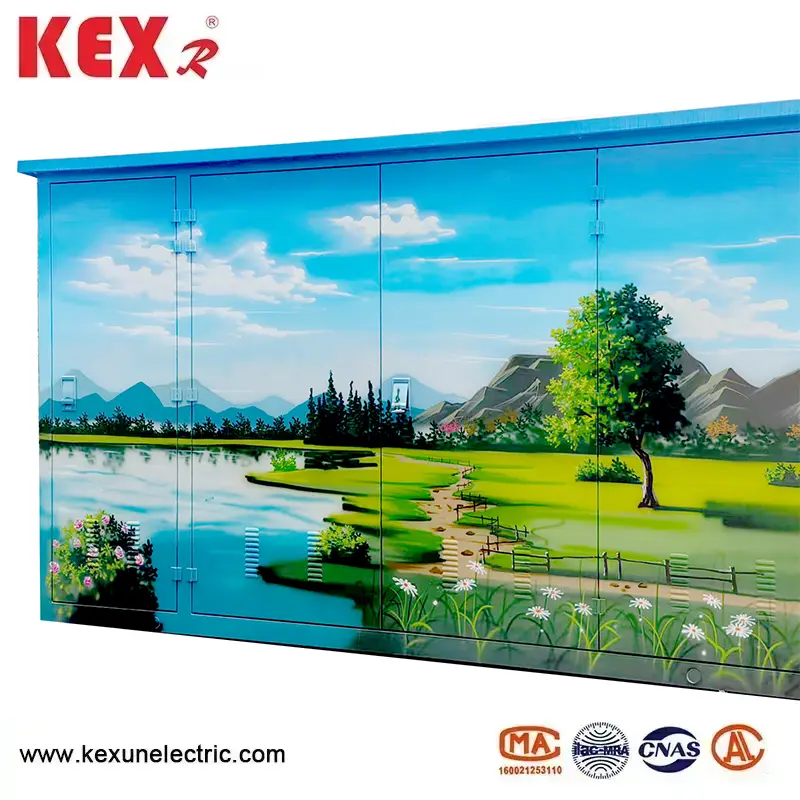

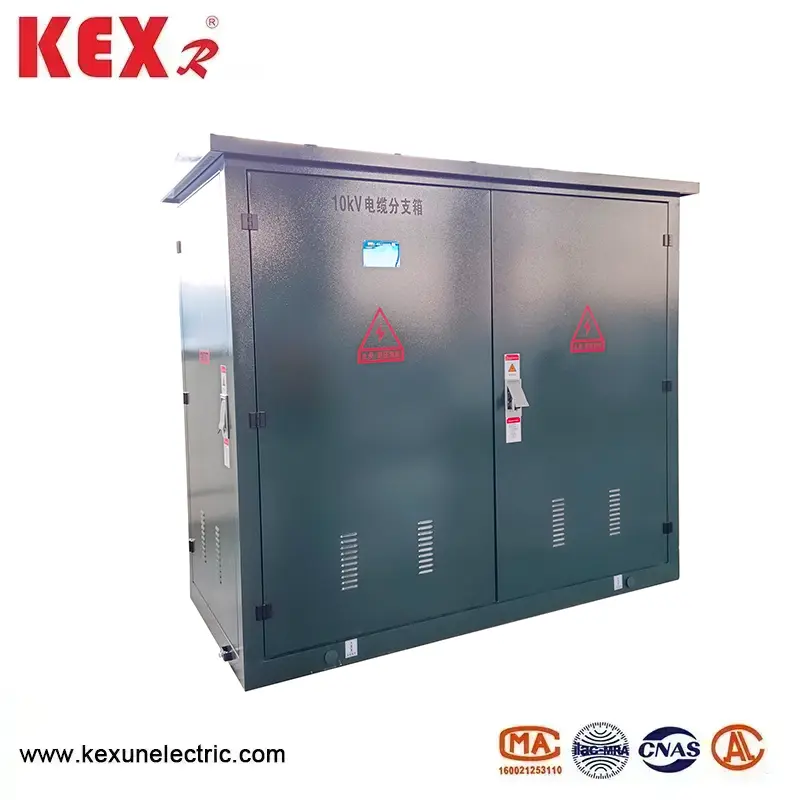

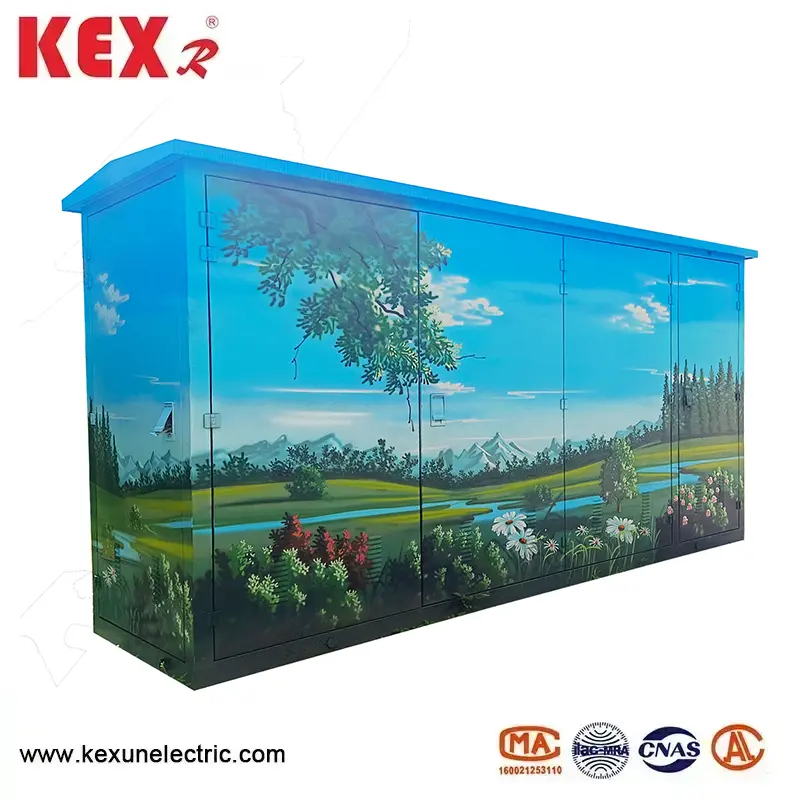

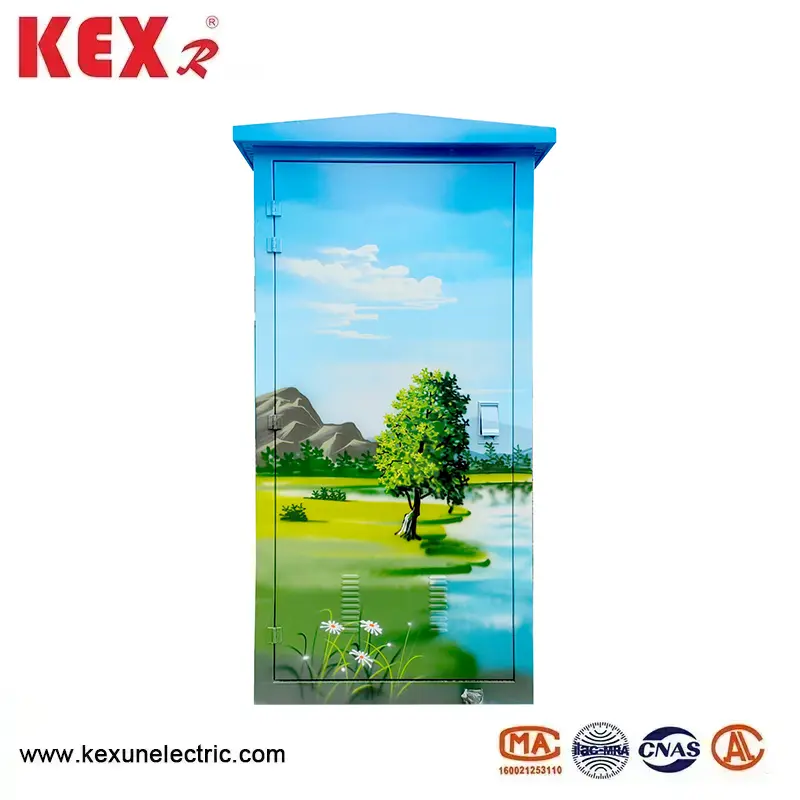

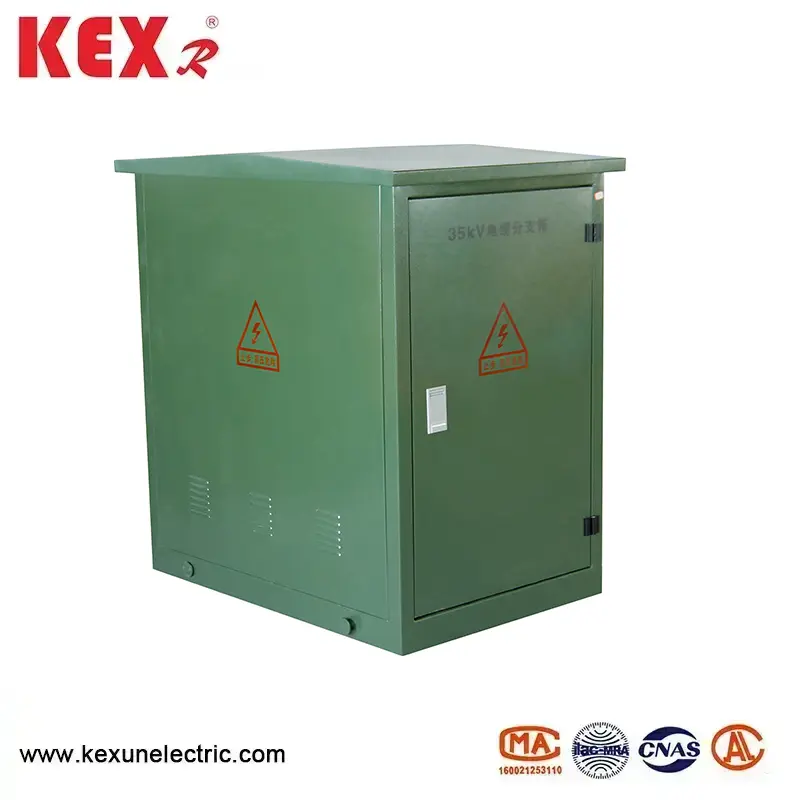

35kv kablo kavşak kutusu

○ 35kV kablo kavşak kutusunun ana özelliği

▶ Nominal Voltaj: 35KV (IEC 62271-200 ve GB/T 11022 standartlarına uygun).

▶ Tam yalıtım ve tam sızdırmazlık: katı yalıtım (epoksi reçine ve silikon kauçuk gibi) veya SF6 gaz yalıtım kabul edilir ve IP65/IP67 koruma dereceli çıplak iletken yoktur.

▶ Avrupa eklenti teknolojisi: Standart korumalı eklenti kablo konektörleri (Canlı İşlemi Destekleyin (özel araçlar gereklidir).

▶ Modüler Tasarım: Gelen ve giden hatlar esnek bir şekilde genişletilebilir (1 in, 3 dışarı, 2 inç ve 4 dışarı gibi).

▶ Akıllı Seçim: Hata Göstergesi, Sıcaklık Sensörü, DTU (Dağıtım Terminali) entegre edilebilir.

○ 35kV kablo kavşak kutusunun tipik yapısal bileşimi

▶ Kutu

Paslanmaz çelik /SMC kompozit malzeme korozyona dayanıklıdır ve dış mekan kullanımı için uygundur (-40 ℃ ~+70 ℃).

▶ Yalıtımlı Otobüs

Bakır veya alüminyum iletken, silikon kauçuk /EPDM yalıtım, güç frekansı ≥70kv, yıldırım dürtüsü 170kv.

▶ Kablo Bağlayıcısı

Test noktaları (isteğe bağlı) ile 35kV korumalı eklenti konektörleri (t-tipi ve dirsek tipi gibi).

▶ Koruyucu Cihaz

Yıldırım önleyici, kısa devre arızası göstergesi ve canlı ekran seçilebilir.

▶ Topraklama Sistemi

Kutu ve kablo ekranlama katmanı güvenilir bir şekilde topraklanmıştır (topraklama direnci ≤4Ω).

○ 35kV Kablo Kavşağı Kutusu Kurulumu ve İşletme ve Bakımı

 ◆ Kurulum gereksinimleri

Kablo Sıyırma ve Kesme: Yalıtım tabakasına zarar vermeyi önlemek için eklem spesifikasyonlarını (hata 1 mm) doğru bir şekilde eşleştirin.

▶ Konektör montajı: Kontak yüzeyini temizleyin ve oksidasyonu önlemek için silikon yağ uygulayın. Bir tork anahtarı ile sıkın (örneğin, T-ekleminin 35 ~ 40N m ihtiyacı vardır).

▶ Topraklama: Kutu ve kablo kalkanı güvenilir bir şekilde topraklanmalıdır (topraklama direnci ≤4Ω).

◆ Güvenli çalışma

▶ Güç arızasından sonra elektriği kontrol edin ve çalışırken yalıtım eldivenleri ve gözlük takın.

▶ Konnektörü takıp çıkarmadan önce topraklama anahtarının kapatıldığından (varsa) emin olun.

◆ Bakım önerisi

▶ Yıllık İnceleme: Kızılötesi sıcaklık ölçümü (eklemlerin sıcaklık artışının izlenmesine odaklanıyor).

▶ Sızdırmazlık denetimi: Sızdırmazlık halkasını her beş yılda bir (nem ve toz geçirmez) değiştirin.

▶ Yalıtım Testi: Her 3 yılda bir dayanıklı voltaj testi yapın.

● 35kV Avrupa tipi kablo kavşak kutusunun teknik parametresi

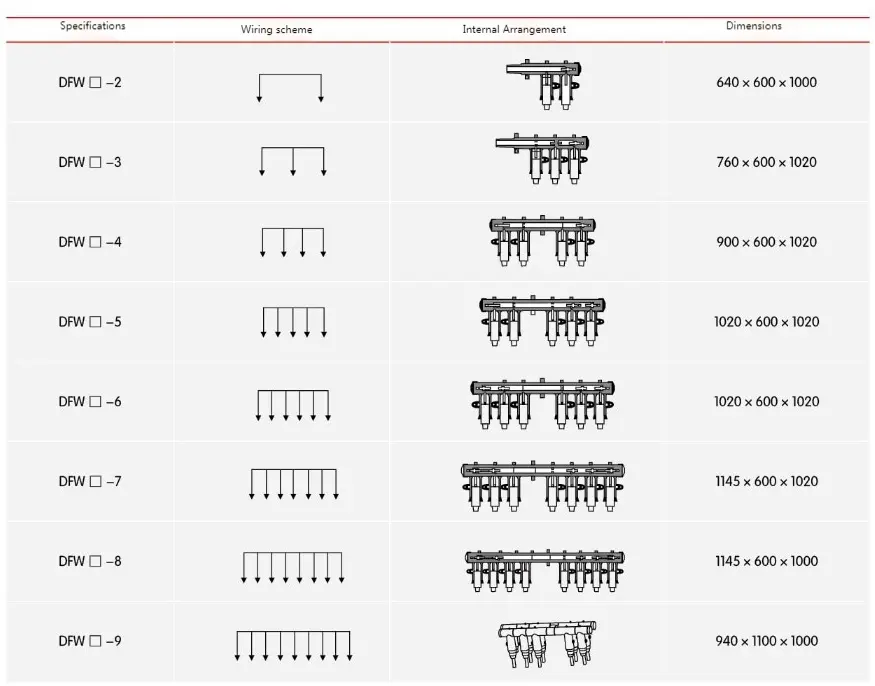

● 35kV Avrupa Tipi Kablo Kavşağı Kutusu Sipariş Numarası Açıklama
