Kablo konnektörü

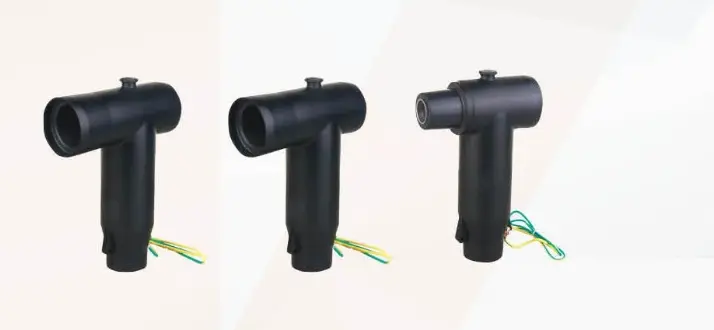

● Ürün resmi

◆ Ürüne genel bakış

Ortak bir kablo konnektörü olarak, arka önleyici, elektrikli ekipman için aşırı gerilim koruması sağlamak için 10kV dokunulabilir ön/arka konektöre doğrudan monte edilir. Arka yıldırım önleyici tamamen yalıtılmış ve mühürlüdür.

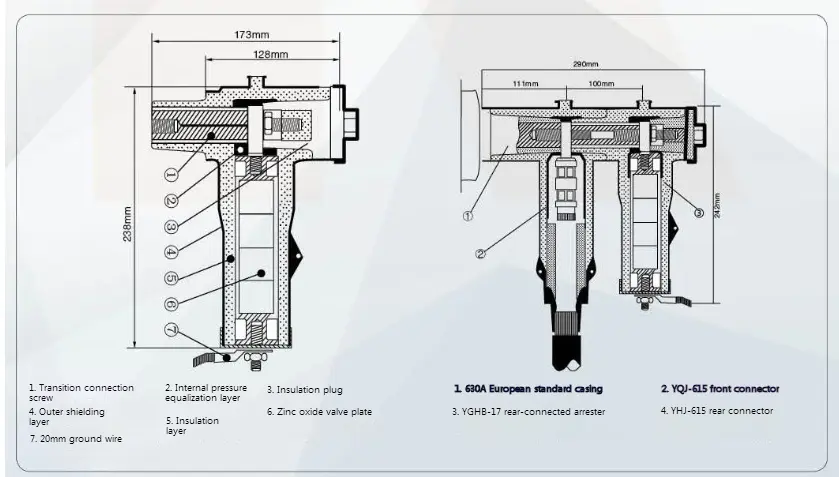

◆ Boyutsal çizimi özetleyin

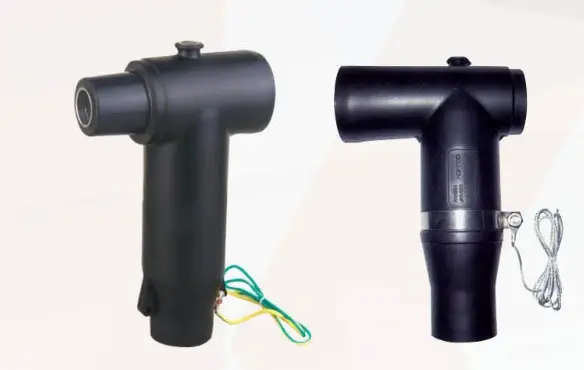

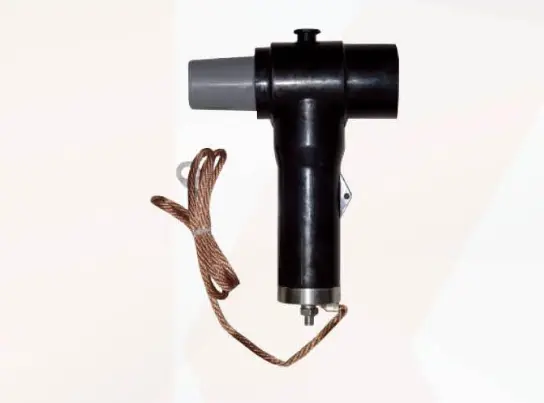

● Ürün resmi

◆ Ürüne genel bakış

15kV dokunulabilir kablo konnektörü, enfes görünümle EN50181-1997 standardına göre tasarlanmıştır ve gelen ve dışa dönük kablolar olarak kutu transformatörünün ana ağ sistemine, kablo şube kutusunun ana ağ sistemine, ana ağ sistemine uygulanabilir. YHJ-615 dokunulabilir arka konnektör veya BL-17 Arrester bağlanarak, çok kanallı genişleme veya aşırı gerilim koruması gerçekleştirilebilir. 15kV dokunulabilir kablo konnektörünün nominal akımı 630A'dır. 35-400mm²'lik bir kesitli XLPE güç kabloları için uygundur.

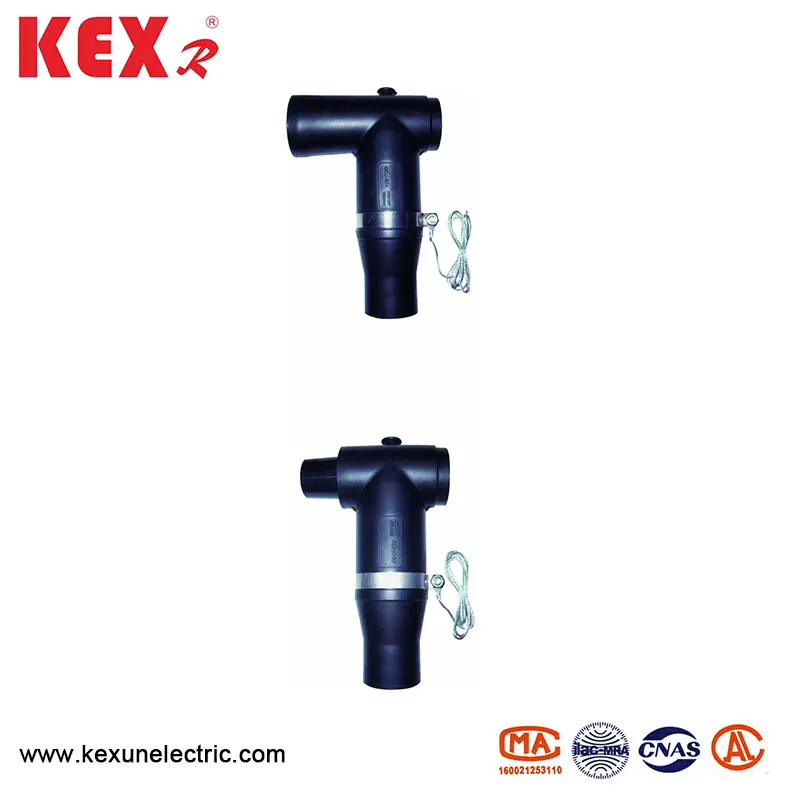

● Ürün resmi

◆ Ürüne genel bakış

Dokunulabilir 24kV kablo konnektörü, EN50181-1997 standardına göre, zarif görünümle tasarlanmıştır ve 24kV halka ağ kabinine, kablo şube kutusunun ana ağ sistemine veya erişim olarak kutu transformatörünün halka ağı sistemine uygulanabilir. Tel ve kablo bağlantısı. YHJ-625 dokunulabilir arka konektör veya BL-30 öngütü bağlayarak, çok kanallı genişleme veya aşırı gerilim koruması gerçekleştirilebilir. Dokunulabilir konektörün nominal akımı, 35 ~ 400mm² enine kesitli XLPE güç kablosu için uygun olan 630A'dır.

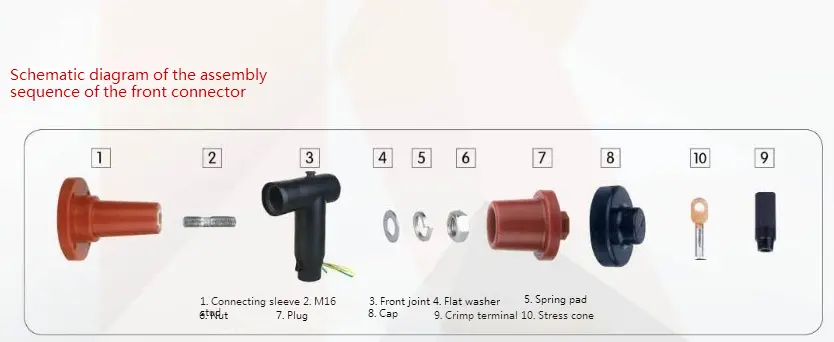

◆ Ön eklem montaj sekansının şematik diyagramı

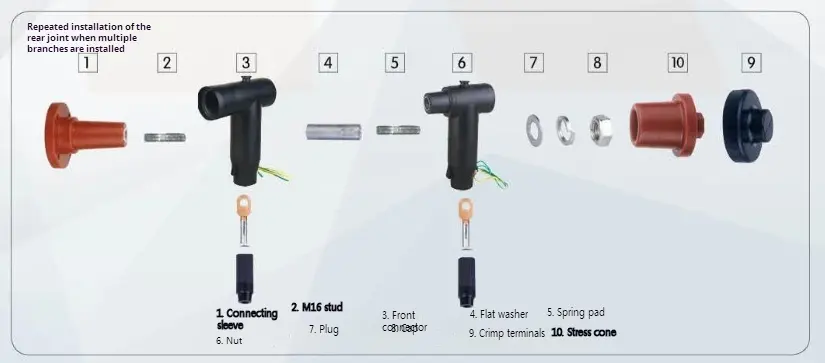

◆ Ön eklem ve arka eklemin montaj dizisinin şematik diyagramı
