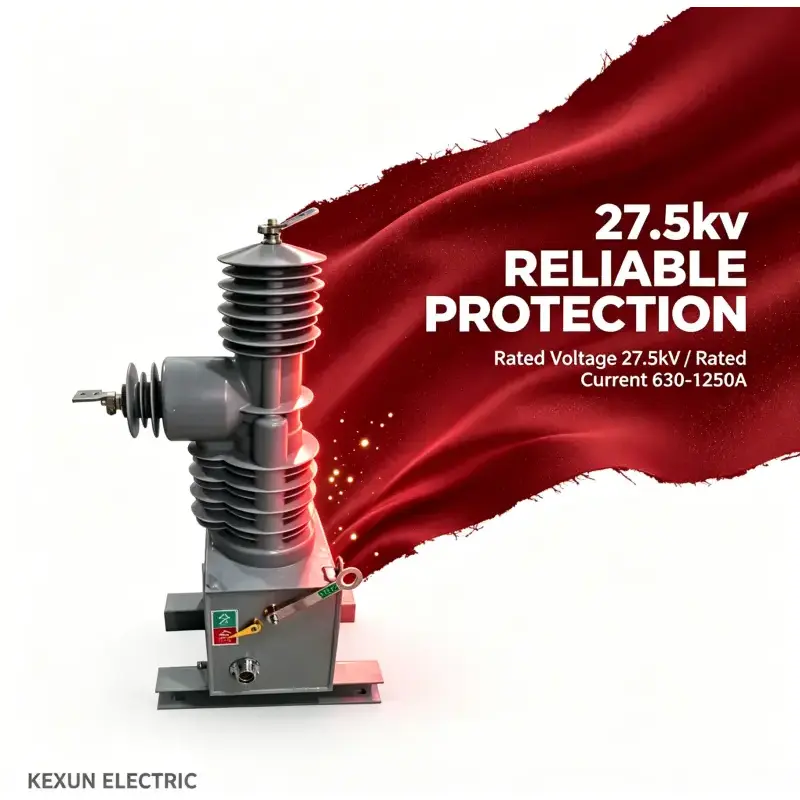

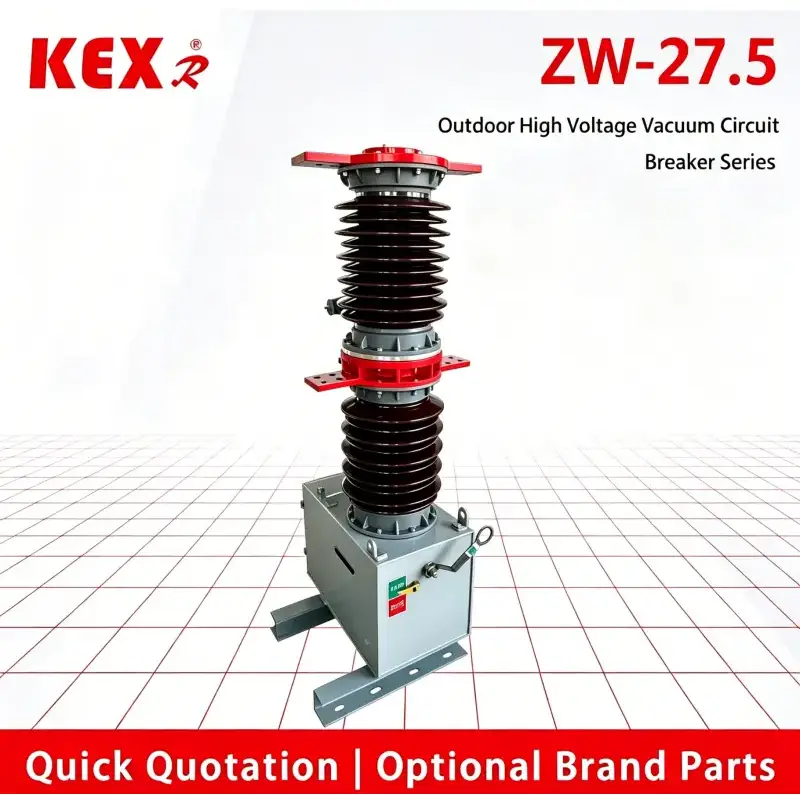

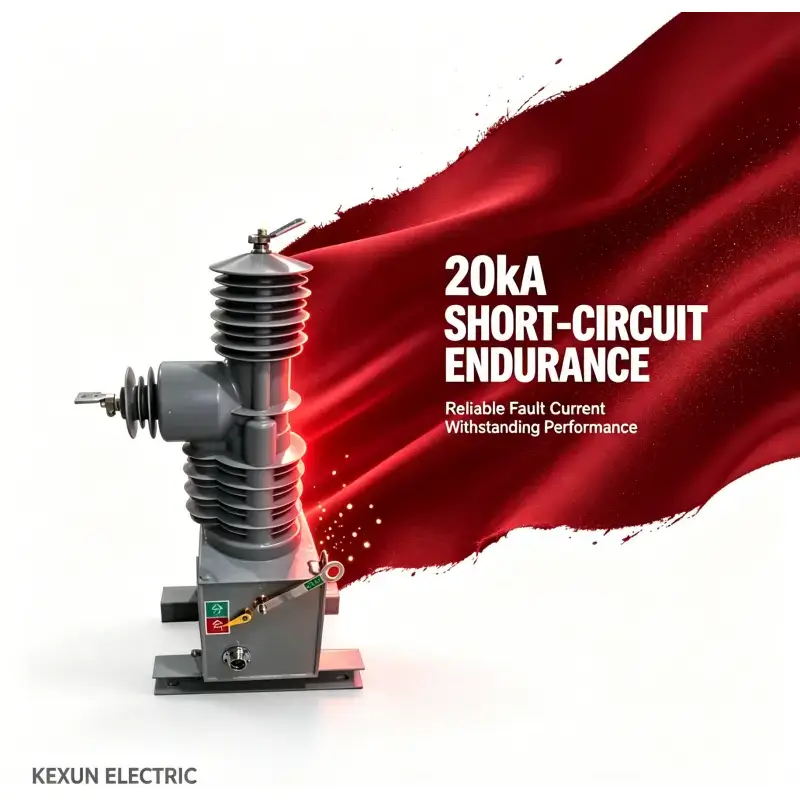

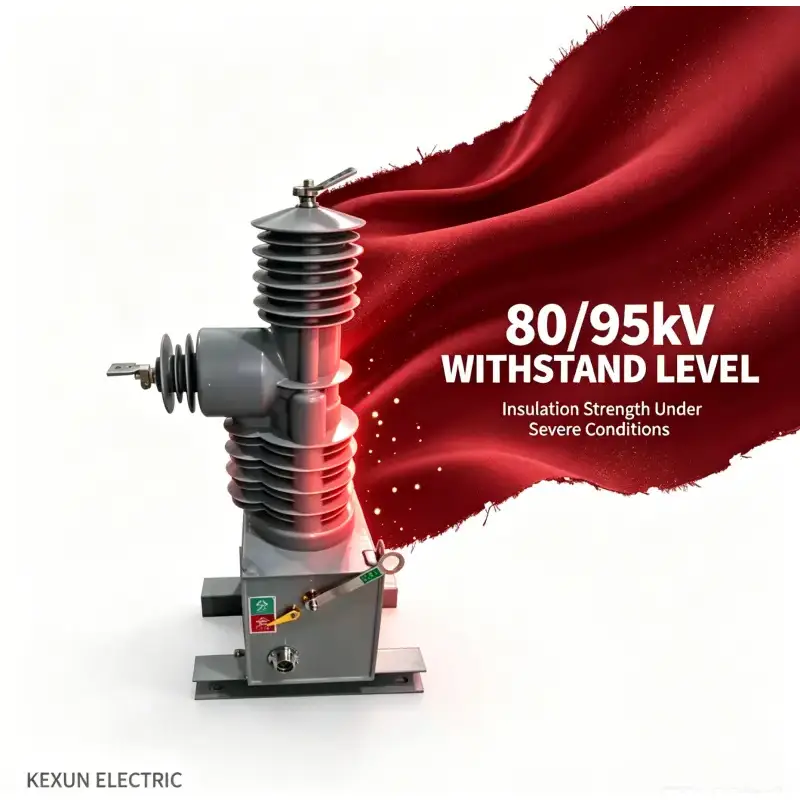

Dış Mekan Yüksek Gerilim Vcb

Ürün özellikleri

Son derece yüksek güvenilirlik

Ömrü boyunca tamamen bakım gerektirmez.

Yüksek mekanik ömür ve elektriksel ömür.

Küçük boyut, hafiflik ve kolay kurulum

 Standart röle koruması ve hızlı otomatik tekrar kapama fonksiyonu ile.

ZW7-27.5 tipi Dış mekan yüksek gerilim vcb'nin kullanım koşulları

¨ Sıcaklık:-30°C~60°C;

¨ Yükseklik: 2000 m'den az

¨ Rüzgar hızı:≤34m/s;

¨ Kirlilik Derecesi:Ⅳ级;

¨ Depolama sıcaklığı:-40°C~85°C。

Vb'nin ana teknik parametresi

Kesicinin ana mekanik parametresi

Devre kesicinin yapısı ve çalışma prensibi

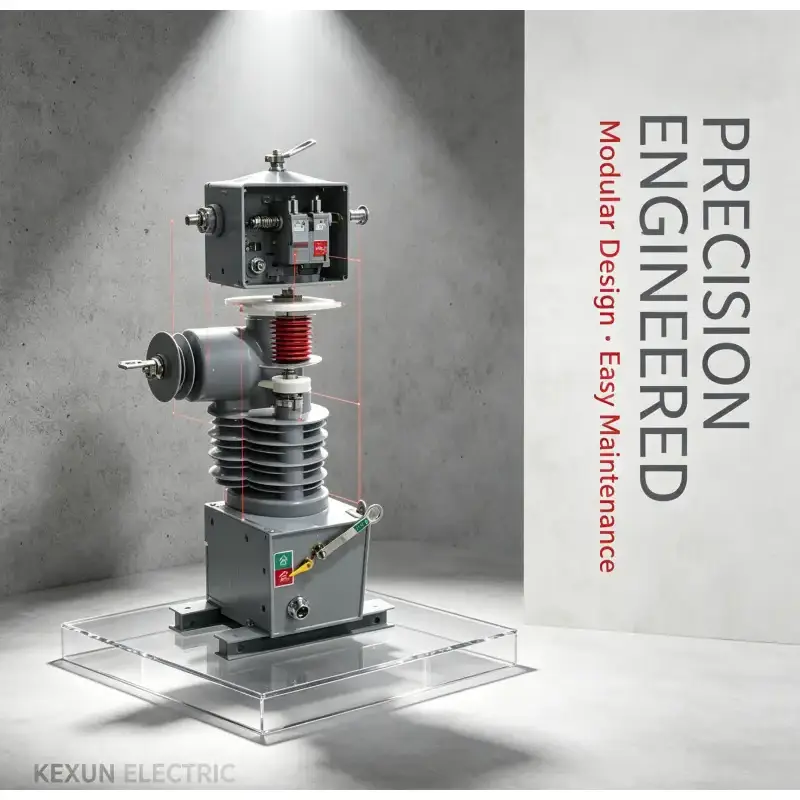

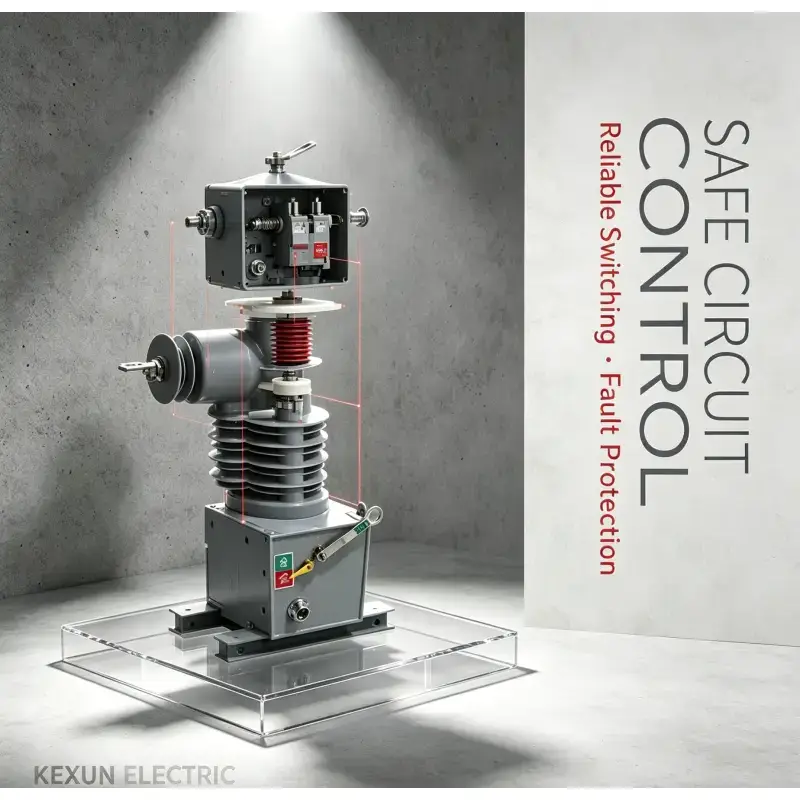

ZW7-27.5 Dış mekan yüksek gerilim vcb'si esas olarak entegre kapalı kutup, akım trafosu, yaylı çalıştırma mekanizması ve kutudan oluşur. Bu tip devre kesici minyatürleştirilmiştir. Aynı zamanda manuel acil fren serbest bırakma cihazı ile donatılmıştır. Akım trafosu kullanıcının ihtiyacına göre seçilebilir.

ZW7-27.5 Dış mekan yüksek gerilim vcb'nin kontrolü akıllı kontrol ünitesi tarafından tamamlanır. Anahtarın açma-kapama işlemi yerel olarak gerçekleştirilebildiği gibi, iletişim arayüzü aracılığıyla uzaktan da çalıştırılabilir. Devre kesicinin diğer bilgileri de kontrol merkezine iletilebilir ve iletişim kanalı kablo, fiber optik, GPRS/CDMA, GSM vb. olabilir. ZW7-27.5 Dış mekan yüksek gerilim vcb'nin kontrolü akıllı kontrol ünitesi tarafından tamamlanır. Anahtarın açma-kapama işlemi yerel olarak gerçekleştirilebildiği gibi, iletişim arayüzü aracılığıyla uzaktan da çalıştırılabilir. Devre kesicinin diğer bilgileri de kontrol merkezine iletilebilir ve iletişim kanalı kablo, fiber optik, GPRS/CDMA, GSM vb. olabilir.

Akıllı kontrol ünitesi devre kesicinin yakınına kurulur ve bir kontrol kablosu aracılığıyla devre kesiciye bağlanır. Akıllı kontrol ünitesinin güç kaynağı, ana güç kaynağı ve yedek güç kaynağına bölünmüştür. Ana güç kaynağı, PT üzerinden yüksek gerilim hattıyla elde edilen AC veya DC 220V'dir. Yedek güç kaynağı pil (akıllı kontrol ünitesi kutusuna takılı) tarafından sağlanır. Normal çalışırken ana güç kaynağı yedek güç kaynağını şarj eder; Ana güç kaynağı kesildiğinde, yedek güç kaynağı devre kesicinin kontrolünü ve kontrol ünitesindeki diğer işlemleri yine de tamamlayabilir. Yedek güç kaynağı (tamamen yüklendiğinde) tüm makinenin en az 48 saat boyunca çalışmasını sağlayabilir.

Devre kesicinin çalıştırma mekanizması, kontrol sistemi veya güç kaynağı arızalandığında acil kapatma işlemi için manuel acil kapatma koluyla donatılmıştır.

2.1 Devre kesicinin çalışma prensibi ve süreci

2.1.1 Ark söndürme prensibi:

ZW37-27.5 Dış mekan yüksek gerilim vcb, son derece yüksek vakum derecesine sahip ark söndürme ve yalıtım ortamı olarak vakumlu vakum kesiciyi benimser. Hareketli ve statik kontaklar, çalıştırma mekanizmasının etkisi altında elektrikle kapatıldığında, kontaklar arasında bir vakum arkı oluşacaktır. Aynı zamanda, kontakların özel yapısı nedeniyle, kontaklar arasındaki boşlukta uygun bir uzunlamasına manyetik alan da oluşturulacak, bu da vakum arkının dağınık kalmasını teşvik edecek ve arkın, düşük ark voltajını korumak için temas yüzeyi üzerinde eşit şekilde yanmasını sağlayacak şekilde dağıtılacaktır. Akım doğal olarak sıfırı geçtiğinde, artık iyonlar, elektronlar ve metal buharı temas yüzeyinde ve kalkanda mikrosaniye düzeyinde birleştirilebilir veya yoğunlaştırılabilir. Boyuna manyetik alan, vakum arkını kontrol etmek için kullanıldığından, vakumlu devre kesici, akımı kesme konusunda güçlü ve kararlı bir yeteneğe sahiptir.

2.1.2 Depolama:

ZW7-27.5 Dış mekan yüksek gerilim vcb'nin açılma ve kapanma enerjisi yüksek performansta depolanır ve akıllı kontrol ünitesinin kutusuna monte edilir. Açarken ve kapatırken. Kontrol ünitesinin ana güç kaynağı veya yedek güç kaynağı tarafından sağlanan şarj süresi 10 saniyeden fazla değildir ve kapasitör voltaj hatası ≤1V'dir.

2.1.3 Kapatma: Akıllı kontrol ünitesindeki açma düğmesine yerel olarak basın veya uzaktan kumanda açma işlemiyle çalıştırma mekanizmasının açma bobinini etkinleştirin, böylece demir çekirdek, devre kesicinin hareketli kontağını belirtilen hızda açılmaya yönlendirir. Devre kesicinin kapalı konumda olduğuna karar verildiğinde kontrol döngüsü otomatik olarak kapatma bobininin güç kaynağını kapatır. Bu sırada demir çekirdek, kalıcı mıknatısın etkisi nedeniyle kapanma tarafında tutulur. Kapatma bobini kapatıldıktan sonra, yalnızca devre kesicinin kontak yayının reaksiyon kuvvetinin üstesinden gelmekle kalmaz, aynı zamanda devre kesicinin güvenilir bir şekilde kapanma konumunda tutulabilmesi için kendi kendini tutma kuvvetine de sahip olur.

2.1.4 Açma: Akıllı kontrol ünitesindeki kapatma düğmesine yerel olarak basın veya kapatma tarafındaki kalıcı mıknatısın kendini tutma kuvvetinin üstesinden gelmek ve kapatma yayının, devre kesicinin hareketli kontağını belirtilen hızda kapanmaya yönlendirmek için demir çekirdeği çekmesini sağlamak amacıyla uzaktan kumandalı kapatma işlemiyle çalıştırma mekanizmasının kapatma bobinini etkinleştirin. Devre kesicinin açık konumda olduğuna karar verildiğinde, kontrol döngüsü otomatik olarak açma bobininin güç kaynağını kapatır ve bu sırada açma yayının çekme kuvveti nedeniyle demir çekirdek açılma tarafında tutulur, böylece devre kesici güvenilir bir şekilde açılma konumunda tutulur.

2.1.5 Manuel acil durum freni açma işlemi:

Devre kesici kapanma konumundayken, devre kesicinin manuel kapatma işlemi düğmesini yalıtkan bir çalıştırma çubuğuyla basılı tutun ve aşağı çekin; devre kesici belirli bir hızda kapanabilir, bu da devre kesicinin nominal yük akımını güvenilir bir şekilde kapatabilmesini sağlayabilir.
