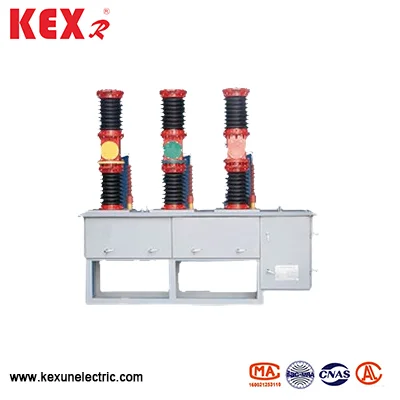

ZW7A açık hava yüksek voltajlı AC VCB
ZW7A dış mekan yüksek voltajlı AC VCB, Kexun tarafından Çin Fabrikası'nda özel olarak üretilen 40.5kV dereceli bir voltajdır. Endüstriyel ve madencilik işletmelerinin trafo merkezi ve dağıtım sisteminde koruma ve kontrol için uygun olan 50Hz üç fazlı AC akım transformatör harici dış mekan dağıtım ekipmanı.
Model: ZW7A
Marka ： Kexr
Model: ZW7A
Marka ： Kexr
● Model anlamı

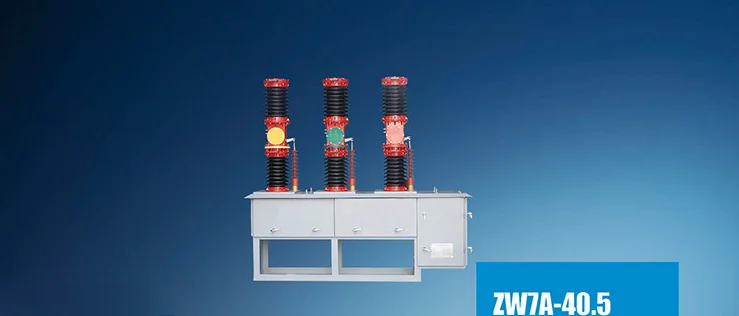

ZW7A-40.5
W = dış mekan tipi
Z = vakum devre kesici
7A = Tasarım Seri Numarası (Çin 7. Nesil İyileştirme)
40.5 = nominal voltaj (40.5kV, IEC standardına uygun)
● Uygulama alanı
ZW7A dış mekan yüksek voltajlı AC VCB, sadece endüstriyel ve madencilik işletmelerinin trafo merkezleri ve dağıtım sistemlerinde koruma ve kontrol için uygun değildir, aynı zamanda kırsal güç ızgaraları ve özellikle kentsel ve kırsal güç şebekesi rekonstrüksiyonunun ihtiyaçları için sık operasyonlara sahip yerler için de uygundur.
◆ Standardı karşılayın
IEC60265 、 IEC62271 、 GB3804 、 GB16926 vb.
● ZW7A dış mekan yüksek voltajlı AC VCB'nin teknik parametreleri
|
Sayı |
Öğe |
Birim |
Veri |
|
|
1 |
Nominal Voltaj |
KV |
40.5 |
|
|
2 |
Nominal frekans |
Hz |
1250，1600,2000 |
|
|
3 |
Değerlendirilmiş Akım |
A |
20，25,31.5 |
|
|
4 |
Kısa devre molası akımı |
. |
50,63,80 |
|
|
5 |
Domuklu Dayanma Akım (zirve) |
20，25,31.5 |
||
|
6 |
Kısa vadeli akım derecelendirilmiş |
31.5 |
||
|
7 |
Nominal Kısa Devre Kapanış Akımı |
80 |
||
|
8 |
Nominal Çalışma Sırası |
|
O-0.3S-CO-180S-Co |
|
|
9 |
Mekanik Yaşam |
Zaman |
10000 |
|
|
10 |
Kısa devre kırma akım kırılma süreleri |
Zaman |
20 |
|
|
11 |
1 dakika çalışma frekansı dayanıklı voltaj |
(ıslak) faz/zemine faz |
KV |
80 |
|
(kuru) faz/topraklama aşaması |
KV |
95 |
||
|
12 |
Aydınlatma Dürtüsü Faz/Toprağa Voltaj Fazına Dayanma |
KV |
180 |
|
|
13 |
Dinamik ve statik kontakların izin verilen aşınma kalınlığı |
mm |
3 |
|
|
14 |
Net ağırlığı |
kilogram |
Yaklaşık 600 |
|
|
15 |
Temas mesafesi |
mm |
22 ± 2 |
|
|
16 |
İletişim İnme İletişim |
mm |
4 ± 1 |
|
|
17 |
Ortalama açılış hızı |
M/S |
1.3 ~ 1.8 |
|
|
18 |
Ortalama kapanış hızı |
M/S |
1.0 ~ 1.7 |
|
|
19 |
İletişim Kapanış Sıçrama Süresi |
MS |
≤3 |
|
|
20 |
Üç fazlı açıklık ve kapanışın senkronizasyonu |
MS |
≤3 |
|
|
21 |
Ana devre direnci |
Bebek |
≤100 |
|
|
22 |
Kapanış Süresi |
MS |
≤150 |
|
|
23 |
Açılış saati |
MS |
≤60 |
|
Sıcak Etiketler: ZW7A açık hava yüksek voltajlı AC VCB
