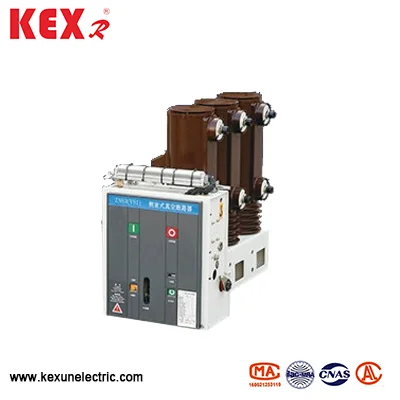

Yana monte edilmiş kapalı yüksek voltajlı vakum devre kesici
Çin fabrikası Kexun tarafından üretilen yana monte edilmiş kapalı yüksek voltajlı vakum devre kesici esas olarak koruma ve kontrol devreleri için kullanılır. Sık çalışma veya devre akımı kesintisinin gerekli olduğu 12kV nominal voltaj ve 50Hz frekansı olan yerler için uygundur. Sabit anahtara takılabilir veya tek başına kullanılabilir.
Model: VS1
Marka ： Kexr
Model: VS1
Marka ： Kexr
● Yan monte kapalı yüksek voltajlı vakum devre kesicinin yapısal özellikleri
▶ Yanal çalışma mekanizması
▶ Epoksi Reçine Yalıtımlı Kutup
▶ Trip-Free Spring İşletim Sistemi
▶ Ön/arka kablo sonlandırmaları
● Koşulları kullanarak yana monte edilmiş kapalı yüksek voltajlı vakum devre kesici
▶ Ortam Sıcaklığı Aralığı: Sıcaklık Surround yan monte kapalı yüksek voltajlı vakum devre kesici -15 ~ 40 ℃ olmalıdır
▶ Yükseklik: Yana monte edilmiş kapalı yüksek voltajlı vakum devre kesici 1000 metreden daha az monte edilmelidir.
▶ Bağıl nem: Günlük ortalama%95'ten fazla, aylık ortalama%90'dan fazla değil, günlük doymuş buhar basıncının ortalaması 2.2 × 10-3MPA'dan fazla değil ve aylık ortalama 1.8 × 10-3mpa'dan fazla değil.
▶ Deprem yoğunluğu: 8 dereceden az
▶ Ateş, patlama, ciddi kirlilik, kimyasal korozyon ve ciddi titreşimsiz yerler.
● Yan montajlı kapalı yüksek voltajlı vakum devre kesicinin teknik parametreleri
|
Öğe |
Birim |
Veri |
||||
|
Nominal Voltaj |
KV |
12 |
||||
|
Değerlendirilmiş Akım |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Nominal Kısa Devre Break Akımı |
. |
20 |
25 |
31.5 |
||
|
Nominal Kısa Devre Kapanış Akımı |
. |
50 |
63 |
80 |
||
|
Nominal Peak Dayanma Akım |
. |
50 |
63 |
80 |
||
|
4s Kısa Devre Akıma Dayanma （Pik） |
. |
20 |
25 |
31.5 |
||
|
Nominal Yalıtım Seviyesi |
Çalışma Voltaja dayanmak |
KV |
42 （48） |
|||
|
Etki Voltaja dayanma |
75 （85） |
|||||
|
Nominal Çalışma Sırası |
|
Break-0.3s-Close-180s-Close |
||||
|
Mekanik Yaşam |
Zaman |
10000 |
||||
|
Kısa devre akımı kesinti |
Zaman |
50 |
||||
|
Çalışma mekanizmasının nominal açılış voltajı （DC） |
V |
110.220 |
||||
|
İletişim Terminal Mesafesi |
mm |
11 ± 1 |
||||
|
Over Travel (Yay Sıkıştırma Uzunluğu ile iletişime geçin) |
mm |
35 ± 0.5 |
||||
|
Üç fazlı ayırma ve kapanış sıçraması |
MS |
≤2 |
||||
|
İletişim Kapanış Sıçrama Süresi |
MS |
≤2 |
||||
|
Ortalama açılış hızı |
M/S |
1.1 ± 0.2 |
||||
|
Ortalama kapanış hızı |
M/S |
0.6 ± 0.2 |
||||
|
Açılış saati |
Maksimum çalışma voltajı |
s |
≤0.05 |
|||
|
Min çalışma voltajı |
≤0.08 |
|||||
|
Kapanış Süresi |
s |
0.1 |
||||
|
Dinamik ve statik kontakların izin verilen aşınma birikimi kalınlığı |
mm |
3 |
||||
