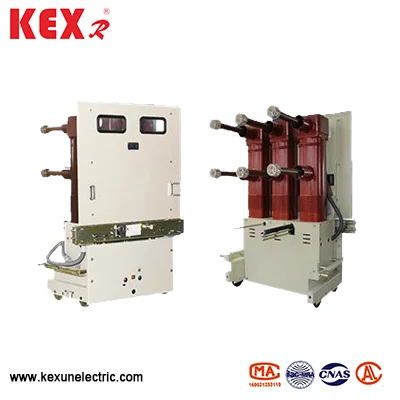

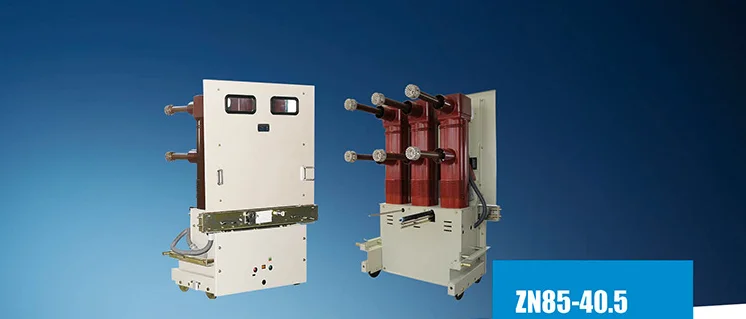

Zn85 kapalı yüksek voltajlı VCB
Çin'de iyi bilinen bir güç iletimi ve dağıtım üreticisi olan Kexun tarafından üretilen Zn85 kapalı yüksek voltajlı VCB, 40.5kV nominal voltajlı üç fazlı AC 50Hz güç sistemi için uygundur ve endüstriyel ve madencilik işletmeleri, enerji planları ve altına yük akımı, aşırı yük akımı ve arıza akımı olarak kullanılabilir. Kullanmak
Model: Zn85
Marka ： Kexr
Model: Zn85
Marka ： Kexr
● Yapısal özellikler
Zn85 iç mekan yüksek voltajlı VCB ve çalışma mekanizması yukarı ve aşağı düzenlenir, bu da devre kesicinin derinliğini etkili bir şekilde azaltır. Üç fazlı ark söndürme odası ve konektör yüklü gövdesi, kompozit bir yalıtım yapısı oluşturmak için üç bağımsız epoksi reçine yalıtım silindiri ile ayrılır, Zn85 iç mekan yüksek voltaj VCB, normal çalışma koşulları altında hava mesafesi ve tırmanma mesafesi gereksinimlerini karşılar. Ve kendi hacmini etkili bir şekilde azaltın. Vakum -kesici ve ana elektrik devresinin dinamik ve statik, iletken bağlantı yalıtım silindirine monte edilir, böylece faz aralığı sadece 300 mm olur. Ana devrenin elektrik bağlantısı, yüksek güvenilirliğe sahip sabit bağlantıyı benimser. Yalıtım silindiri devre kesici çerçevesine monte edilmiştir. Rafın üstünde. ZN85 İç Mekan Yüksek Voltajlı VCB mekanizması basit tasarıma, daha iyi çıkış eğrisine ve performansa sahiptir. 40.5kV vakum devre kesicilerin özellikleri ve gereksinimleri uygulanabilir. Genel düzen makul, güzel ve özlü. Küçük boyut, esnek çalışma, uzun servis ömrü, uygun bakım ve bakımsız mekanizma. Devre kesici sık çalışma, çeşitli durumlar ve sert çalışma koşullarına sahip yerler için uygundur.
● Zn85 kapalı yüksek voltajlı VCB'nin teknik parametreleri
|
Sayı |
Öğe |
Birim |
Veri |
|
1 |
Nominal Voltaj |
KV |
40.5 |
|
2 |
Değerlendirilmiş Akım |
A |
2000 |
|
3 |
Nominal frekans |
Hz |
50 |
|
4 |
Kısa devre molası akımı |
. |
31.5 |
|
5 |
Kısa devre kapanış akımı |
80 |
|
|
6 |
4S Nominal Kısa Devre Dayanak Akım (Zirve) |
31.5 |
|
|
7 |
Domuklu Dayanma Akım (zirve) |
80 |
|
|
8 |
1 dk çalışma voltajına dayanmak |
KV |
95 |
|
9 |
Aydınlatma dürtüsü dayanıklı voltaj (zirve) |
185 |
|
|
10 |
Nominal Çalışma Sırası |
Zaman |
O-0.3S-CO-180S-Co |
|
11 |
Kısa devre kırma akım kırılma süreleri |
20 |
|
|
12 |
Mekanik Yaşam |
10000 |
|
|
13 |
Kırılma Süresi |
MS |
≤80 |
|
14 |
Tek kapasitör bankası kırma akımı |
A |
630 |
|
15 |
Arka arkaya kondansatör bankasının kesinti akımı |
A |
400 |
|
16 |
Nominal çalışma voltajı |
V |
-110/~ 110, -220/~ 220 |
