Üç Kutuplu Dış Mekan Hv Vcb

ZW7-40.5 tipi Üç kutuplu dış mekan hv vcb Ürün özellikleri

Son derece yüksek güvenilirlik

Ömrü boyunca tamamen bakım gerektirmez.

Yüksek mekanik ömrü ve elektriksel ömrü vardır.

Makinenin tamamı küçük boyutlu, hafif ve kurulumu kolaydır.

1.1 ZW7-40.5 tipi Üç kutuplu dış mekan hv vcb'nin kullanım koşulları

¨ Ortam sıcaklığı: -30°C~60°C;

¨ Yükseklik: 3000 m'den az;

¨ Rüzgar hızı:≤34m/s;

¨ Şalter ve kontrol ekipmanının dışından gelen titreşim veya yer hareketi göz ardı edilebilir.；

¨ Kirlilik Derecesi:Ⅳ;

¨ Depolama sıcaklığı:-40°C~85°C。

1.2 ZW7-40.5 tipi Üç kutuplu dış mekan hv vcb'nin teknik parametreleri

Devre kesicinin ana teknik parametresi

Devre kesicinin ana mekanik parametresi

Devre kesicinin yapısı ve çalışma prensibi

ZW7-40.5 Üç kutuplu dış mekan hv vcb esas olarak entegre manyetik kutup, akım trafosu, çalıştırma mekanizması ve kutudan oluşur. Bu tip devre kesici minyatürleştirilmiştir ve kabuğu yüksek kaliteli paslanmaz çelik kutudan yapılmıştır. Akım trafosu kullanıcının ihtiyacına göre seçilebilir.

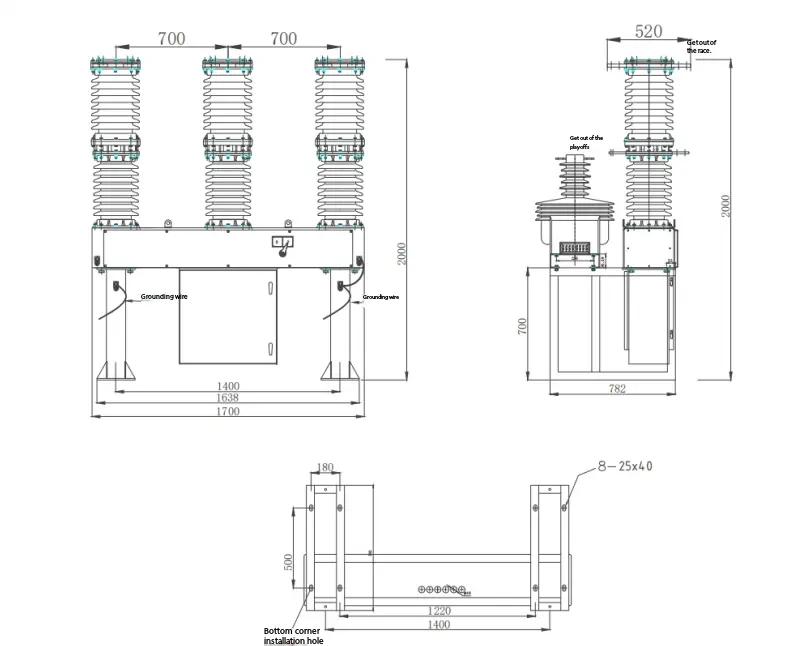

ZW7-40.5/devre kesici anahat çizimi

ZW7-40.5 Üç kutuplu dış mekan hv vcb ve akıllı kontrol kombinasyonu. Anahtarın açma-kapama işlemi yerel olarak gerçekleştirilebildiği gibi, iletişim arayüzü aracılığıyla uzaktan da çalıştırılabilir. Devre kesicinin diğer bilgileri de kontrol merkezine iletilebilir ve iletişim kanalı kablo, fiber optik, GPRS/CDMA, GSM vb. olabilir.

Devre kesicinin çalışma prensibi

3.1Ark söndürme prensibi:

ZW7-40.5 Üç kutuplu dış mekan hv vcb, vakum kesiciyi benimser ve son derece yüksek vakum derecesine sahip olan ark söndürme ve yalıtım ortamı olarak vakum kullanılır. Hareketli ve statik kontaklar, çalıştırma mekanizmasının etkisi altında elektrikle kapatıldığında, kontaklar arasında bir vakum arkı oluşacaktır. Aynı zamanda, kontakların özel yapısı nedeniyle, kontaklar arasındaki boşlukta uygun bir uzunlamasına manyetik alan da oluşturulacak, bu da vakum arkının dağınık kalmasını teşvik edecek ve arkın, düşük ark voltajını korumak için temas yüzeyi üzerinde eşit şekilde yanmasını sağlayacak şekilde dağıtılacaktır. Akım doğal olarak sıfırı geçtiğinde, artık iyonlar, elektronlar ve metal buharı temas yüzeyinde ve kalkanda mikrosaniye düzeyinde birleştirilebilir veya yoğunlaştırılabilir. Boyuna manyetik alan, vakum arkını kontrol etmek için kullanıldığından, vakumlu devre kesici, akımı kesme konusunda güçlü ve kararlı bir yeteneğe sahiptir.

3.2 Elektrik enerjisi depolama: Motor, mekanizmanın pinyonu üzerindeki çıkış torkunu harekete geçirir ve bunu iş mili üzerindeki büyük dişliye iletir, böylece krank kolunu dönmeye yönlendirir ve kapatma yayının enerji depolamasını sağlar. Krank kolu üzerindeki vida hareket şalterine bastığında motorun enerjisi kesilir ve yay enerji depolaması tamamlanır.

3.3 Manuel enerji depolama: Bu döndürme mekanizmasının çıkış mili, dönüş torkunu, çıkış mili üzerindeki pinyon aracılığıyla küçük dişliyle tamamen iç içe geçmiş büyük dişliye iletir, böylece krank kolunu dönmeye yönlendirir, böylece kapatma yayının enerji depolayabilmesi sağlanır.

Kapanma elektromıknatısının 3.4O çalışması: Mekanizma kapanma sinyalini aldıktan sonra, kapanma elektromıknatısının hareketli demir çekirdeği yukarı doğru hareket eder, kapatma tetikleme kolunu yukarıya doğru hareket ettirmek için iter, böylece kapanma yarım şaftı saat yönünün tersine döner. Kapatma mandalındaki kısıtlamayı serbest bırakın. Aynı zamanda kapatma mandalı silindirin basıncı altında saat yönünün tersine dönerek enerji depolama bakımını serbest bırakır. Ana mil üzerinde bulunan kam, kapatma yayının büzülme kuvvetinden dolayı darbe kuvveti üreterek, biyel vasıtasıyla anahtara iletilen manuel enerji depolama mili (yani çıkış mili) üzerindeki külbütör koluna çarparak kapatma işlemini tamamlar.

3.5 Manuel çalıştırma: Kapanma yarım şaftına takılı vites çatalı saat yönünün tersine döndüğünde, kapatma yarım şaftını saat yönünün tersine dönecek şekilde hareket ettirir. Kapanan elektromıknatısın çalışmasıyla aynı etkiyi yaratmak için.

3.6 Tekrar kapama işlemi: Mekanizma, enerji depolama yayının enerjisini serbest bıraktıktan sonra kapatma işlemini tamamlar. Kapanma durumunda mekanizma tekrar enerji depolama işlemini gerçekleştirir. Enerji depolama işlemi tamamlandıktan sonra mekanizma kapalı enerji depolama durumuna geçer ve doğru sinyal alındığında mekanizma otomatik tekrar kapama işlemini gerçekleştirebilir.

3.7 Fren serbest bırakma elektromıknatısının çalışması: Mekanizma fren serbest bırakma sinyalini aldıktan sonra, fren serbest bırakma elektromıknatısının hareketli çekirdeği yukarı doğru hareket eder, fren serbest bırakma kolunu yukarı doğru hareket edecek şekilde iter, böylece fren serbest bırakma aksı saat yönünün tersine döner. Fren serbest bırakma mandalındaki kısıtlamayı serbest bırakın. Aynı zamanda fren serbest bırakma mandalı silindirin basıncı altında saat yönünün tersine döner ve anahtardaki bazı fren yaylarının itmesi nedeniyle külbütör kolu saat yönünün tersine dönerek fren serbest bırakma işlemini tamamlar.

3.8 Manuel çalıştırma: Fren yarım şaftına monte edilen çatal saat yönünün tersine döndüğünde, fren yarım şaftını saat yönünün tersine dönecek şekilde tahrik eder, böylece fren elektromıknatısının çalışmasıyla aynı etkiyi üretir.3.8 Manuel çalıştırma: Fren yarım şaftına monte edilmiş çatal saat yönünün tersine döndüğünde, fren yarım şaftını saat yönünün tersine dönecek şekilde tahrik eder, böylece fren elektromıknatısının çalışmasıyla aynı etkiyi üretir.

3.9 Aşırı akım açma işlemi: aşırı akım açma işlemindeki aşırı akım bobini belirtilen açma akımından geçtiğinde, elektromıknatıs hareket eder ve itme çubuğu açma kolunu iter. Yarım şaftın saat yönünün tersine dönmesini sağlayın, fren mandalı üzerindeki kısıtlamayı serbest bırakın, böylece fren elektromıknatısının çalışmasıyla aynı etkiyi yaratın ve devre kesicinin aşırı akım açma işlemini tamamlayın.

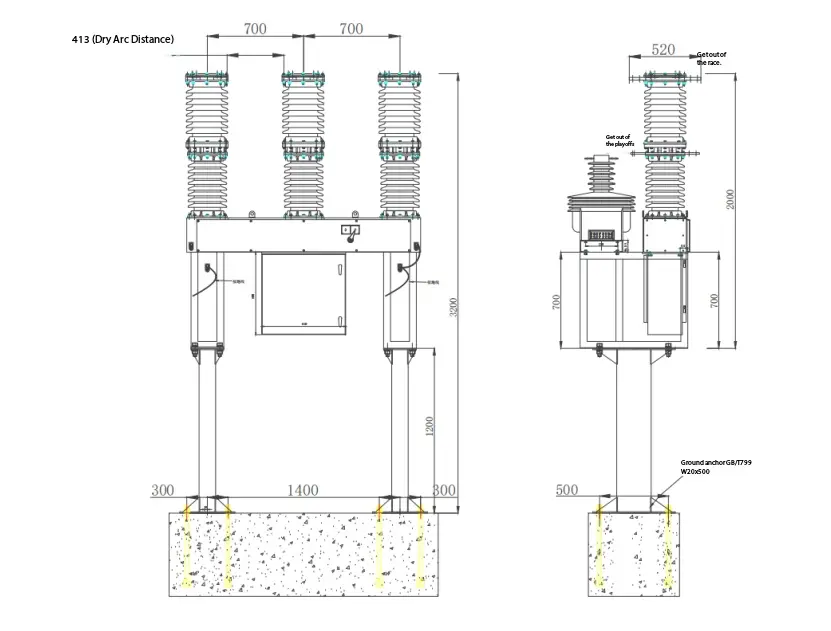

Üç kutuplu dış mekan hv vcb Kurulum şeması
