Kentsel Dağıtım Trafo Mücadelesi

● Model anlamı

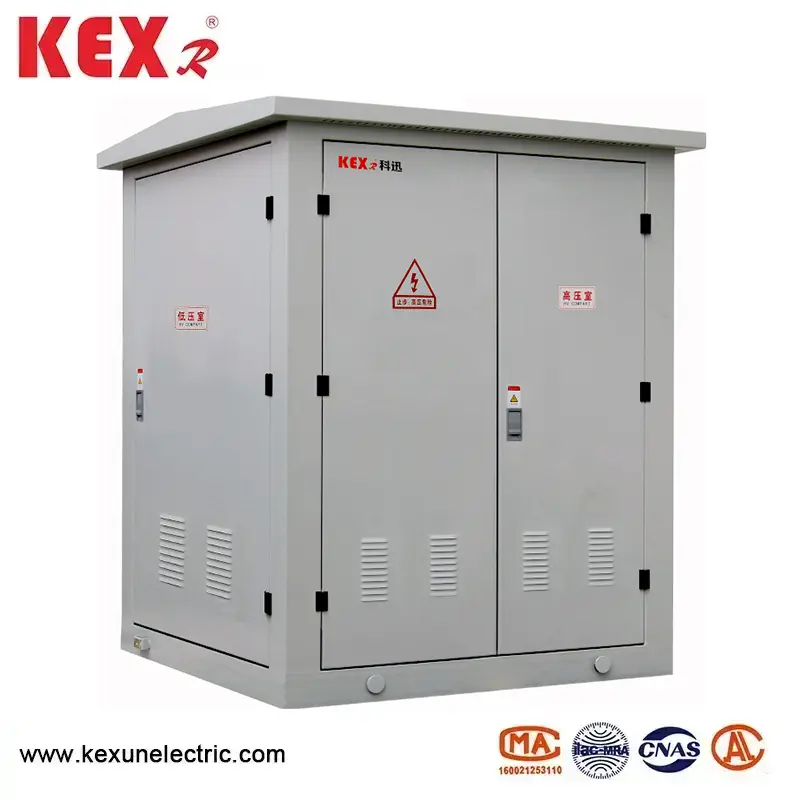

● YB-12 Tip Kentsel Dağıtım Trafo Maddesinin Ürün Giriş

◆ İntegral yapı

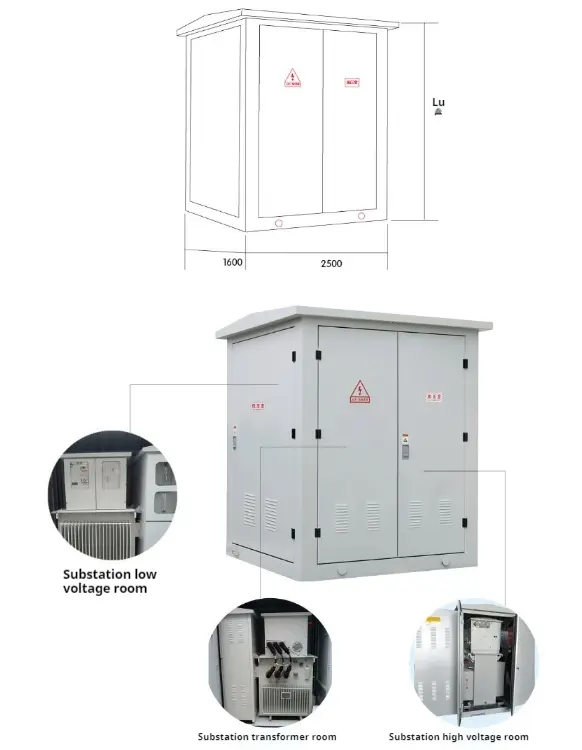

Kentsel Dağıtım Trafo Merkezi esas olarak üç parçaya ayrılmıştır: yüksek voltajlı anahtar odası, transformatör odası ve ayrı olarak taşınabilen düşük voltajlı anahtar odası.

Trafo merkezi, ürünün sıcaklık artış seviyesini sağlamak için benzersiz bir büyük dönümlü ısı dağılma tasarımı benimser ve odalar arasındaki ayrı sızdırmazlık odalar arasında ısı değişimi oluşturmaz.

Kentsel dağıtım trafodu kabuğu, yüksek kaliteli paslanmaz çelik plakadan yapılmıştır.

Çelik plaka yapısının tüm kısımları özel korozyon anti-tedaviye maruz kalmıştır ve paslanmaz çelik plaka yapısı güçlü korozyon direncine ve iyi mekanik mukavemete sahiptir.

THS trafo merkezi, maliyet ve alan tasarrufu sağlayan ve kurulum için uygun olan ek bina temeli olmadan doğrudan iç mekanda kurulabilir.

◆ Yüksek basınçlı oda SF6 gaz dolu şalteri, şirketimiz tarafından bağımsız olarak geliştirilen yüksek voltaj için benimsenmiştir ve tüm şalt ve klimalar, açık bir şekilde yüklü gövde olmadan kapalı paslanmaz çelik bir kutuda mühürlenir. Güvenli çalışma ve yüksek güvenilirlik; Tamamen modüler tasarım olan tüm modüller, güç tüketimi gereksinimlerine göre yan çıkış ve üst genişlemenin bağlantı modunu gerçekleştirebilir ve güç kaynağı şemasının ihtiyaçlarını maksimum ölçüde karşılayabilir.

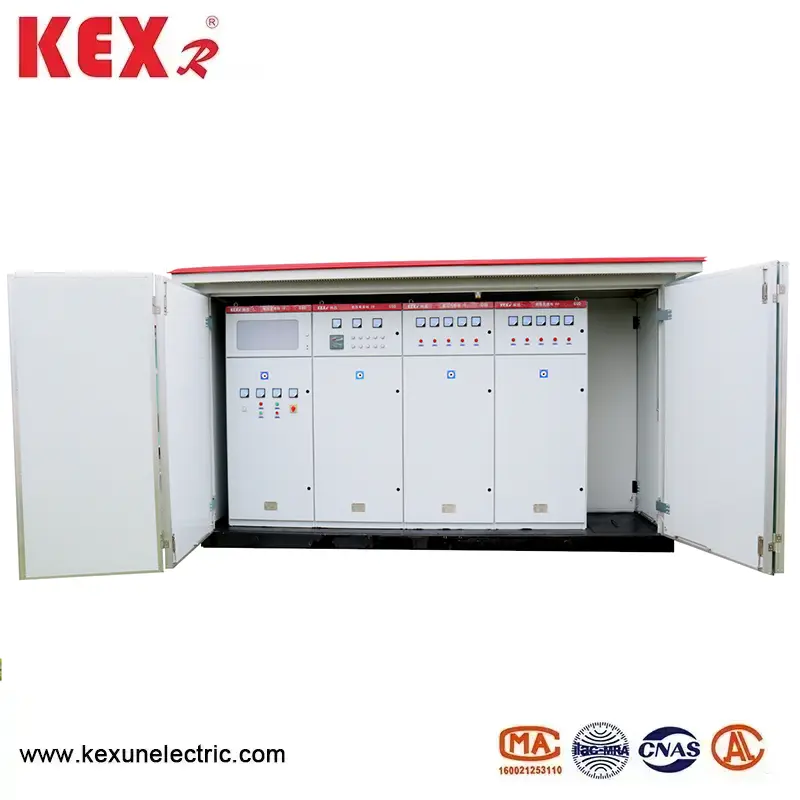

◆ Düşük Basınçlı Oda Düşük voltajlı yan giriş ve çıkış hatları, küçük boyutta, ark içermeyen ve değiştirilmesi kolay olan yeni kalıplanmış kasa devre kesicilerinden yapılmıştır. Çok işlevli akıllı kapsamlı koruma kontrolörü ve yeni entegre reaktif güç telafisi cihazı.

Transformer Odası Transformatör epoksi reçine ile tamamen yalıtılır ve yalıtım ve ısı direnci seviyesi F'dir ve transformatörün yanma destekli malzemeleri yoktur ve çalışma sırasında çevreye elverişli olmayan herhangi bir gaz veya diğer ara ürün üretmez, bu nedenle iyi alev geciktirme, çevre koruması ve enerji tasarrufu özelliklerine sahiptir.

◆ Dahili bağlantı Voltaj transformatörü ve Çin katı anahtarı, şirketin güvenli, güvenilir ve tamamen yalıtılmış olan katı yalıtımlı kablo aksesuarları ile bağlanır.

● Yüksek basınçlı taraf

Akıllı entegre trafo merkezinin yüksek voltajı genellikle bir yük anahtar kaynağı kombinasyonu elektrik cihazı ile korunur. Sigorta bir fazda üflendikten sonra, üç fazlı bağlantı gezileri. Yük anahtarı basınçlı hava, vakum, kükürt hekebaflorür vb. Sigorta, güvenilir bir eylem ve büyük kırılma kapasitesine sahip bir forvetle yüksek voltajlı akım sınırlayıcı bir sigortadır. Ana teknik parametreler için aşağıdaki tabloya bakın. 800KVA'nın üzerindeki transformatörler için, Koruma için Zn12, Zn28 ve VS1 gibi vakum devre kesicileri seçilebilir.

● Düşük basınç tarafı

Düşük voltaj tarafındaki ana anahtar, seçici koruma için evrensel veya akıllı devre kesici benimser; Çıkış anahtarı, 30 devreye kadar küçük hacim ve kısa ark ile yeni bir plastik kabuk anahtarı türü benimser; Akıllı Otomatik İzleme Reaktif güç telafi cihazı, kullanıcıların seçmesi için kontaktör ve temassız anahtarlama modlarına sahiptir.

● Kentsel Dağıtım Trafo Mücadelesi Transformatörü

Akıllı entegre trafo merkezi, düşük kayıplı, yağla daldırılmış, tamamen mühürlü S10, S10 ve S11 serisi transformatörleri benimser ve ayrıca reçine-mükemmel veya NOMEX kağıt içi çevre dostu kuru tip transformatörleri seçebilir. Altta bir tramvay ile donatılmıştır ve transformatörler kolayca girip çıkabilir.

◆ Yük Anahtarının Teknik Parametreleri

◆ Yüksek voltajlı sigorta teknik parametreleri

◆ Düşük voltajlı devre kesicinin teknik parametreleri

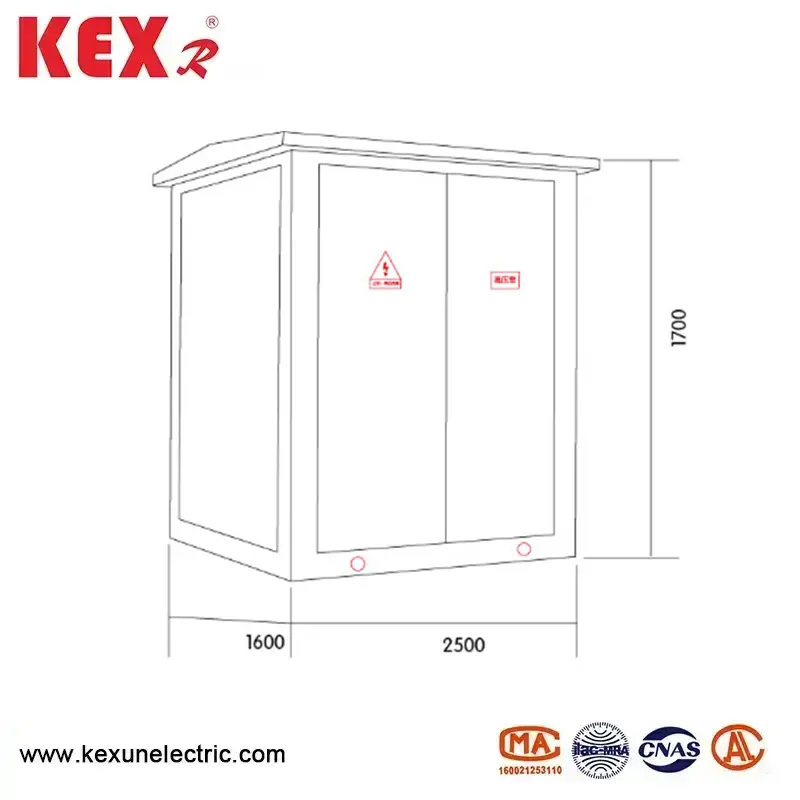

● Düzen boyut diyagramı
