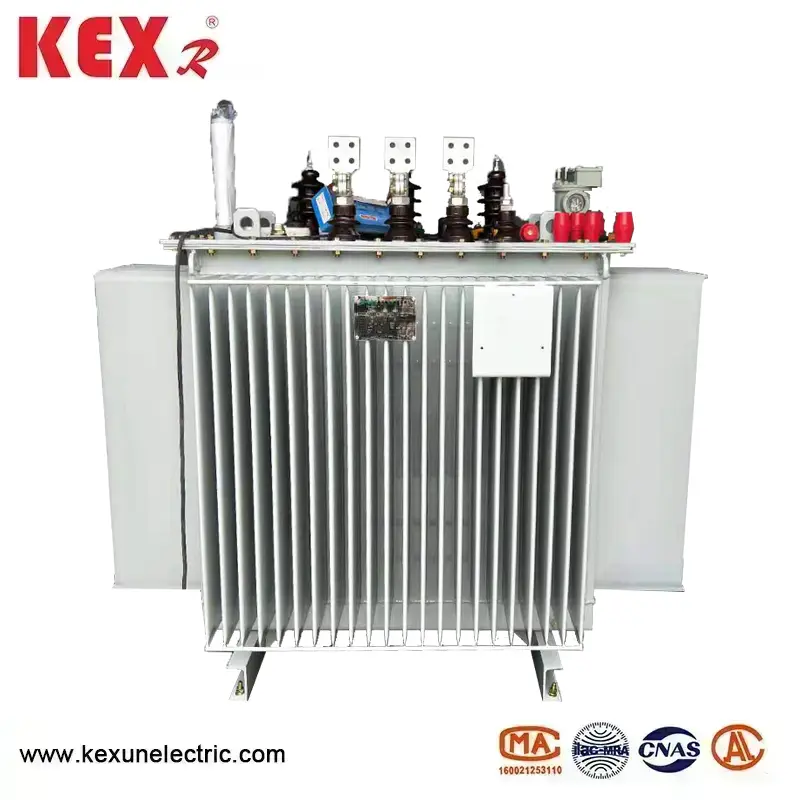

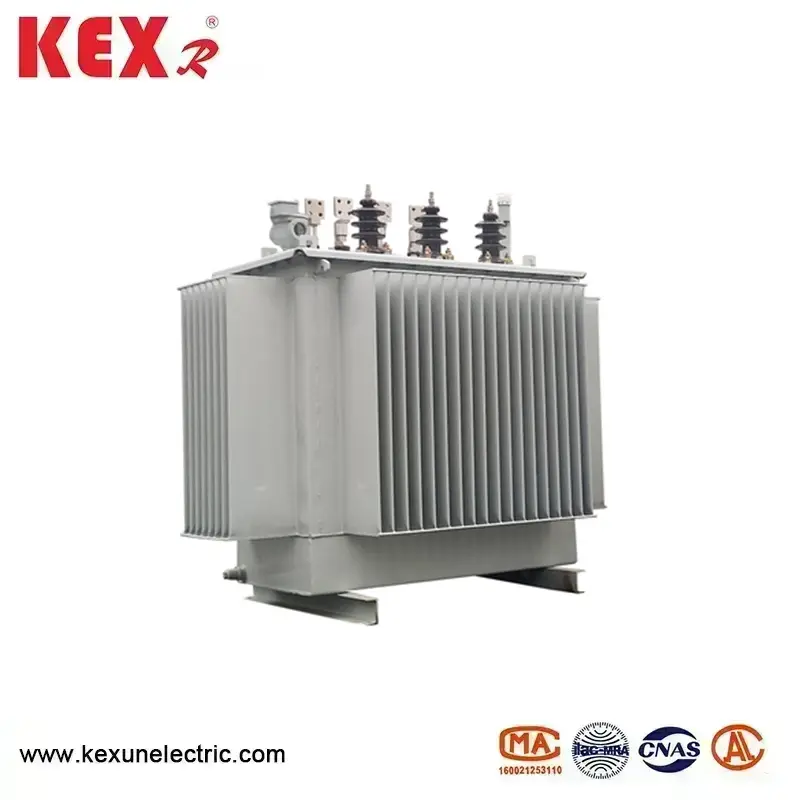

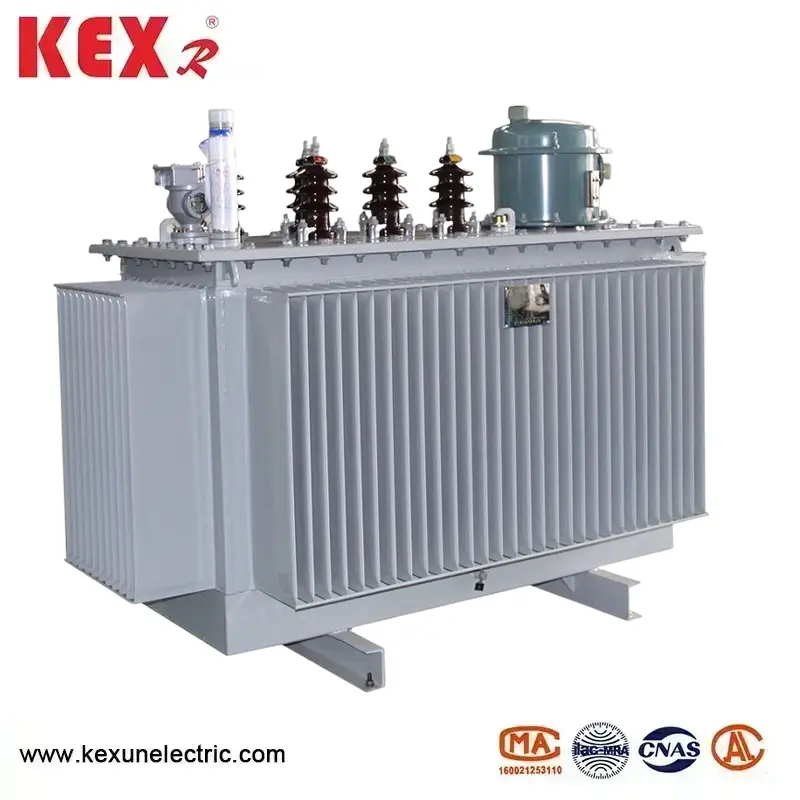

Yüksek voltaj düzenleyen transformatör

● Yüksek voltaj düzenleyen transformatör ana özellikleri

▶ Toplam cihazın büyük bir kapasitesi, düşük kayıp, küçük boyutu vardır ve kurulumu ve bakımı kolaydır;

▶ Güvenilir çalışma ve yüksek voltaj ayar doğruluğu ile voltaj değişikliklerini izleyerek yük musluk değiştirici üzerindeki üç aşamalı üç fazlı dişliyi otomatik olarak ayarlayın

▶ Voltaj referansı, eylem gecikmesi, izin verilen aralık ve frekans sınırı gerektiği gibi ayarlanabilir ve parametre ayarları esnek ve kullanışlıdır;

▶ En yüksek ve en düşük vites göstergeleri ile yük musluk değiştiricide SVR'nin dişli eylemlerinin sayısını ve mevcut dişlisini görüntüleyin

▶ Dişli üst ve alt sınır koruması, eylem süresi sınırı fonksiyonu ile donatılmış, ürünün güvenilirliğini etkili bir şekilde geliştirmek

▶ Kontrolörün aşırı voltaj ve voltaj koruma fonksiyonları altında bulunur. Çizgi aşırı voltajda veya voltaj durumunda olduğunda. Kontrolör otomatik olarak kilitlenir; Yükleme musluk değiştiricilerinin güvenli çalışmasını sağlayın

▶ Kontrolör, yüksek güvenilirlik, güçlü müdahale önleme yeteneğine sahip ve sert dış mekan ortamlarına uyum sağlayabilen endüstriyel sınıf kontrol yongalarını benimser;

▶ Yüksek voltaj düzenleyen transformatör ana özellikleri Rs485 iletişim arayüzü ile donatılmış, kontrolör parametreleri kablosuz iletişim modülü aracılığıyla kurulum noktasından 30 metre içinde görüntülenebilir ve değiştirilebilir.

▶ Bulut veya SM kartı uzaktan kumanda da eklenebilir.

● Yüksek voltaj düzenleyen transformatör koşullarını kullanma

▶ Yükseklik: ≤ 2000m

▶ Çevre Sıcaklığı: -25 ° C ~+45 ° C

▶ Bağıl Nem:% 90'dan az

▶ Kirliliğin önleme kabiliyeti: seviye lll

▶ Kurulum eğilimi: <% 2

 Cihazın etrafında yalıtım performansını ciddi şekilde etkileyen kirlilik veya aşındırıcı bir ortam yoktur ve işyerinde yangın veya patlama tehlikesi yoktur ve ciddi titreşim yoktur.Aytion: Çalışma ortamı yukarıdaki koşulları aştığında, kullanıcıların sipariş yerleştirirken özel talimatlar vermeleri gerekir.

● Yüksek voltaj düzenleyen transformatör standartları karşılar

◆ Üretim Tasarım Standartları

▶ JB8749-1998 Voltaj düzenleyicileri için genel teknik gereksinimler

▶ GB1094-2013 Güç Transformatörleri

▶ GB/T6451-2008 Üç fazlı oi daldırılmış güç transformatörleri için teknik parametreler ve gereksinimler

▶ Güç Transformatörlerinin Seçimi için Yönergeler (GB/T17468-1998) GB10230-2007 Yük Tap değiştirici

▶ Yükleme Tap değiştiricilerinin uygulanması için yönergeler (GB/T1058-1989) o DL/T572-2010 0 Ak. Güç Transformatörleri için Düzenlemeler

◆ Kullanım için temel standartlar

SVR hattı otomatik voltaj regülatörünün kurulum noktası voltajı, güç kaynağı voltaj sapması için ulusal standart GB/T12325-2008'in gereksinimlerini karşılar: 35kV ve üzerindeki güç kaynağı voltajının pozitif ve negatif sapmalarının mutlak değerlerinin toplamı, derecelendirilmiş voltajın% 10'unu aşmayacaktır; Üç fazlı güç kaynağı voltajının 20kV ve altındaki izin verilen sapması, nominal voltajın +% 7'sidir; 220V tek fazlı güç kaynağı voltajının izin verilen sapması, nominal voltajın% 7 ve% -10'udur.

◆ SVR tipi yüksek voltaj düzenleyen transformatörün teknik parametreleri

● SVR Tip Yüksek Voltaj Düzenleyici Transformatör Kurulum Talimatları

1. Ürünün kurulumu kullanıcının sorumluluğundadır ve tedarikçi satış sonrası servis personelini rehberlik için siteye gönderebilir.

2. Ekipman yerleştikten sonra, çok noktalı topraklama için bir topraklama teli kullanılmalıdır. Topraklama direnci 4 ohm'u geçmemeli ve yeraltına gömülü topraklama gövdesinin derinliği, güç düzenlemelerinin topraklama gereksinimlerine uymalıdır.

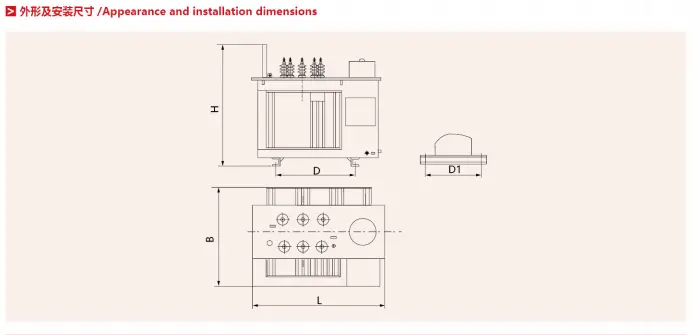

Kurulum referans diyagramı aşağıdaki gibidir:
