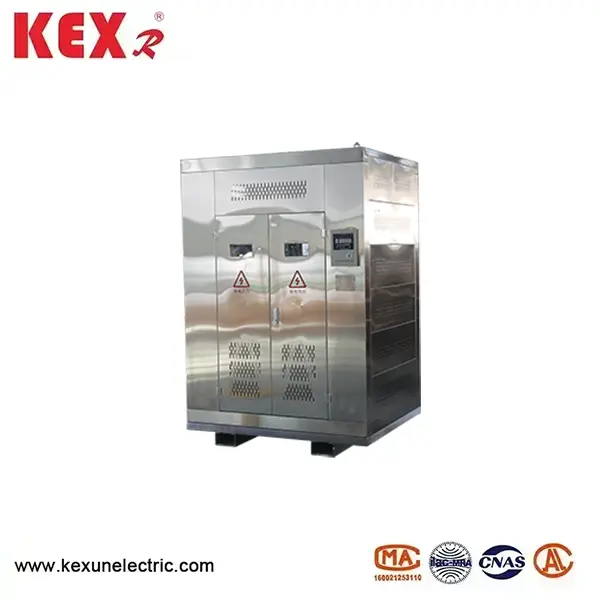

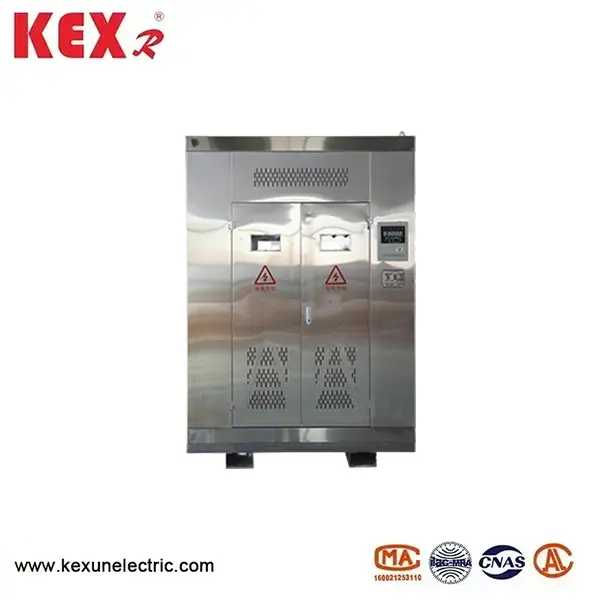

Kuru tip madencilik transformatörü
Çin fabrikasında Kexun Electric tarafından özel olarak üretilen KSG kuru tipi madencilik transformatörü, merkezi trafo merkezi, alt avlu, ana hava giriş kanalı ve yeraltı kömür madeninde ana hava giriş kanalı için uygundur ve ayrıca maden aydınlatması veya elektrik çekiş için bir güç transformatörü olarak tünelin nemli ortamı için uygundur.
Model: KSG
Marka ： Kexr
Model: KSG
Marka ： Kexr
● KSG kuru tipi madencilik transformatörünün koşullarını kullanma
▶ Yükseklik: 1500 metreyi aşmayan özel koşullar ayrı olarak açıklanacaktır;
▶ Çevre Sıcaklığı: Maksimum sıcaklık+40 "c, maksimum aylık ortalama sıcaklık+25 *c, minimum sıcaklık -20 *c
▶ Havanın bağıl nemi% 95'i (+25 ° C'de) aşmaz;
▶ Yalıtıma zarar vermeyen bir gaz veya buhar ortamında;
▶ Kömür tozu ve gazın bulunduğu yeraltı madenlerine kurulmuş, ancak patlama tehlikesi yoktur;
▶ Güç kaynağı voltajının dalga formu yaklaşık olarak bir sinüs dalgasıdır;
● KSG kuru tipi madencilik transformatörü aşağıdaki standartları karşılamak
GB/T12173-2008 Madencilik için genel elektrik çarpması
GB1094.11-2007 Kuru Tip Güç Transformatörleri
GB/T10228-2015 Kuru tip güç transformatörleri için teknik parametreler ve gereksinimler
GB/T3955-2006 Madencilik Genel Power Transformers
GB4208-2008 Kabuk Koruma Seviyesi
Kuru Tip Güç Transformatörleri için GB/T17211-1998 Yük Kılavuzu
GB3836.1-2010 Patlayıcı Gaz Ortamları İçin Elektrik Ekipmanı Bölüm 1: Genel Gereksinimler
GB3836.2-2010 Patlayıcı gaz atmosferi için elektrikli ekipman Bölüm 2: Patlama geçirmez tip "D GB1094.1-2013 Güç Transformatörleri Bölüm 1 Genel Hükümleri gibi ilgili standartların tasarımı, üretimi ve incelenmesi.
● KSG kuru tipi madencilik transformatör özellikleri
KSG Madenciliği Genel kuru tipi transformatörler, güçlü neme dayanıklı yeteneğe, iyi alev geciktirici performansına ve otomatik söndürme özelliklerine sahip yalıtım malzemelerine sahiptir, bir yangın kaynağıyla karşılaşırken zararlı gazlar üretmez, çevreyi kirletmez ve sürdürülmesi kolaydır.
Madencilik kuru tipi transformatörün yüksek voltajlı bobini, yüksek kaliteli tel sargısından yapılmıştır ve sargı, vakum altında yüksek kaliteli epoksi reçine ile dökülür. Düşük voltajlı bobin, folyo sargısından ve reçine ön emre yalıtım tabakası sargısından yapılmıştır. Demir çekirdek, aynı partiden küçük histerezis genişlemesi olan yüksek kaliteli yüksek manyetik iletkenlik soğuk algınlığı odaklı silikon çelik tabakaları benimser. Korozyonu kapatmak ve önlemek için epoksi yapıştırıcı kaplamasını benimseyin. Kuru tip transformatör madenciliğinin aşırı yük kapasitesi: Doğal soğutma (AN) koşulları altında, aşırı yük kapasitesinin aşağıdaki tablodaki gereksinimleri karşılamasına izin verilir (20 ° C ortam sıcaklığı):
|
Aşırı akım% |
20 |
30 |
40 |
50 |
60 |
70 |
|
Çalışma Süresi (M) |
Sürekli |
120 |
60 |
20 |
50 |
1 |
KSG kuru tipi madencilik transformatörü için sıcaklık kontrol sistemi, bir sıcaklık kontrolörü ve ürünün en sıcak noktası olan düşük voltajlı sargının üstüne monte edilmiş bir sıcaklık ölçüm elemanından oluşur. 1T, transformatörün sıcaklık kontrolünü fark eder ve transformatörün çalışması sırasında A, B ve C'nin sıcak nokta sıcaklığını gösterir. Aşırı yükleme veya arıza nedeniyle transformatör sargısının sıcaklığı çok yüksekse, sıcaklık kontrolörü bir alarm ve yolculuk gerçekleştirir ve sıcaklık kontrol sistemi alarm ve seyahat için pasif kontaklara sahip olacaktır. Zorla hava soğutma kullanırken, sıcaklık kontrolörü, soğuma ortamı sistemi sertifika fanının sarma sıcaklığına göre girişini veya anahtarlanmasını belirler. Bir RS485 iletişim arayüzü de isteğe bağlı olarak uzaktan yönetim için kurulabilir.

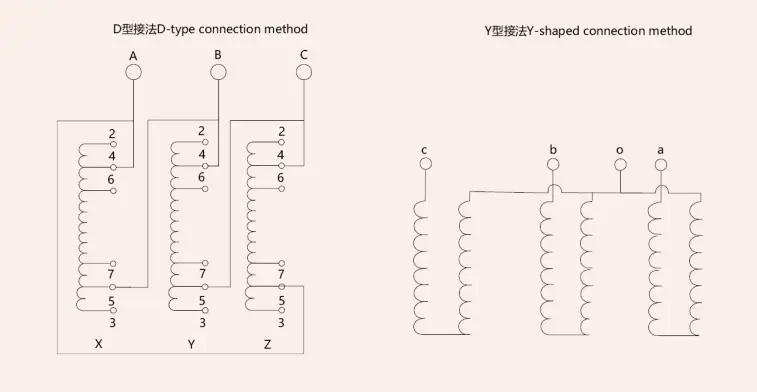

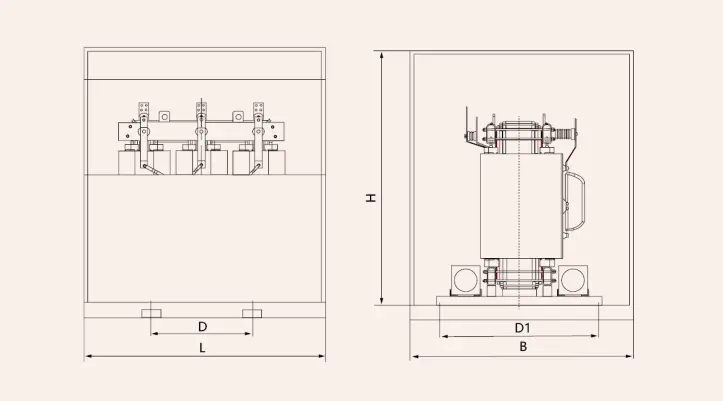

● KSG kuru tipi madencilik transformatörünün şematik diyagramı ve kurulum boyutları
◆ KSG kuru tipi madencilik transformatörünün teknik parametreleri
|
Nominal kapasite (KVA) |
Voltaj kombinasyonu ve musluk aralığı (%) |
Grup numarası |
Yük kaybı yok |
Yük kaybı |
Yük akımı yok (%) |
Kısa devre empedansı (%) |
Ağırlık (kilogram) |
Boyutlar l*w*hmm |
||
|
HV (KV) |
HV Son Aralık |
LV (KV) |
||||||||
|
50 |
6 Veya 10
|
2* ± 2.5 Veya ± 5 |
1.2 0.69 0.4 |
DY11 YD11 |
0.27 |
1 |
2 |
4
|
450 |
1000x900x1050 |
|
80 |
0.37 |
1.38 |
1.5 |
600 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
650 |
1100x950x1200 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
700 |
1250x1000x1300 |
|||||
|
160 |
0.54 |
2.13 |
1.3 |
850 |
1300x1050x1350 |
|||||
|
200 |
0.62 |
2.53 |
1.1 |
1000 |
1300x1100x1500 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
1150 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1300 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1500 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1700 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1800 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
2100 |
1600x1200x1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2500 |
1700x1250x1800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2950 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3500 |
1800x1400x2000 |
|||||
