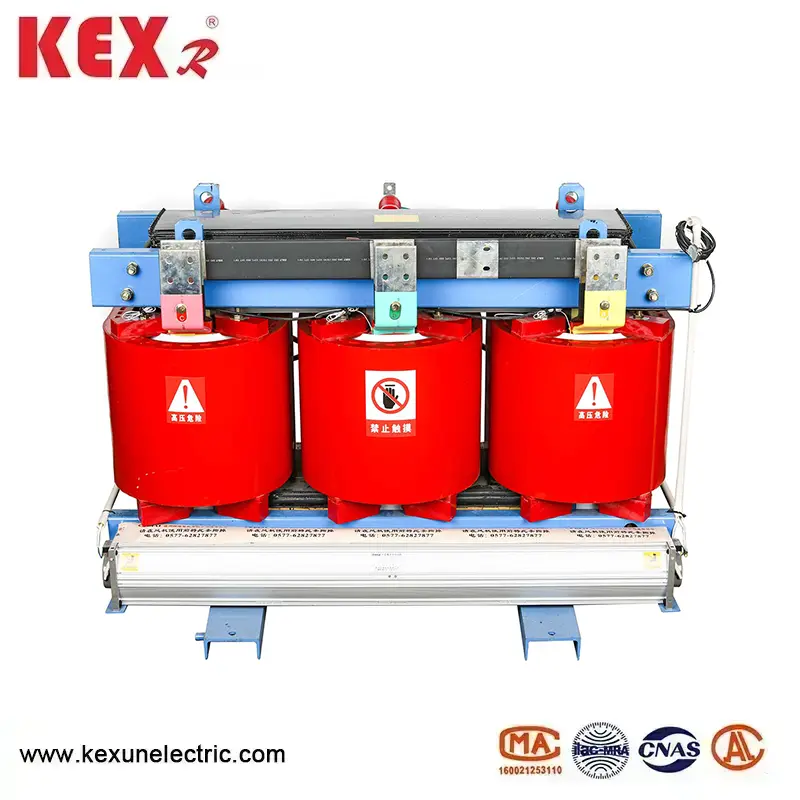

Reçine Yalıtımlı Kuru Tip Transformatör

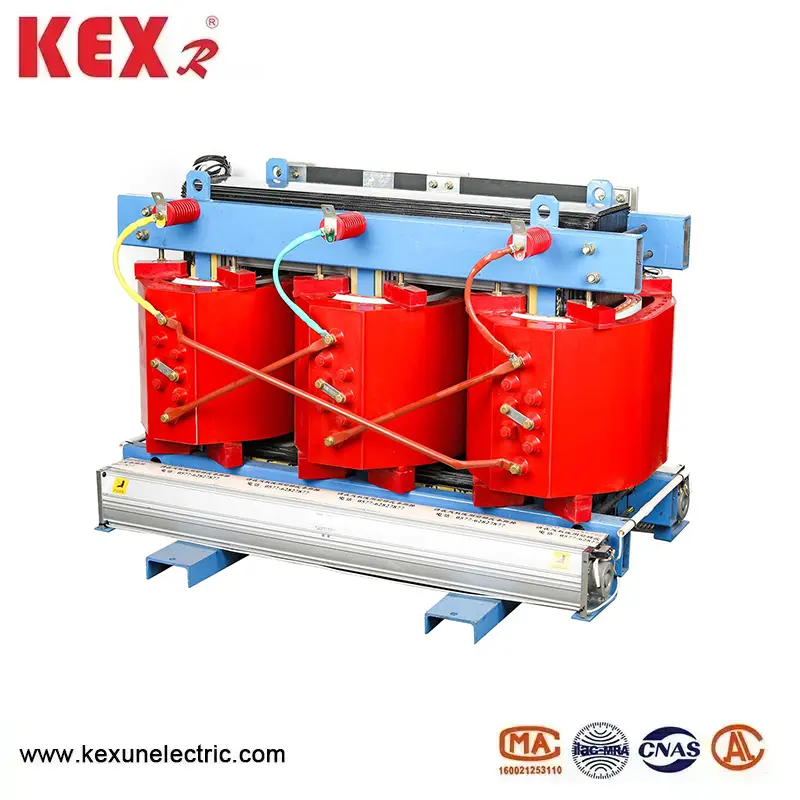

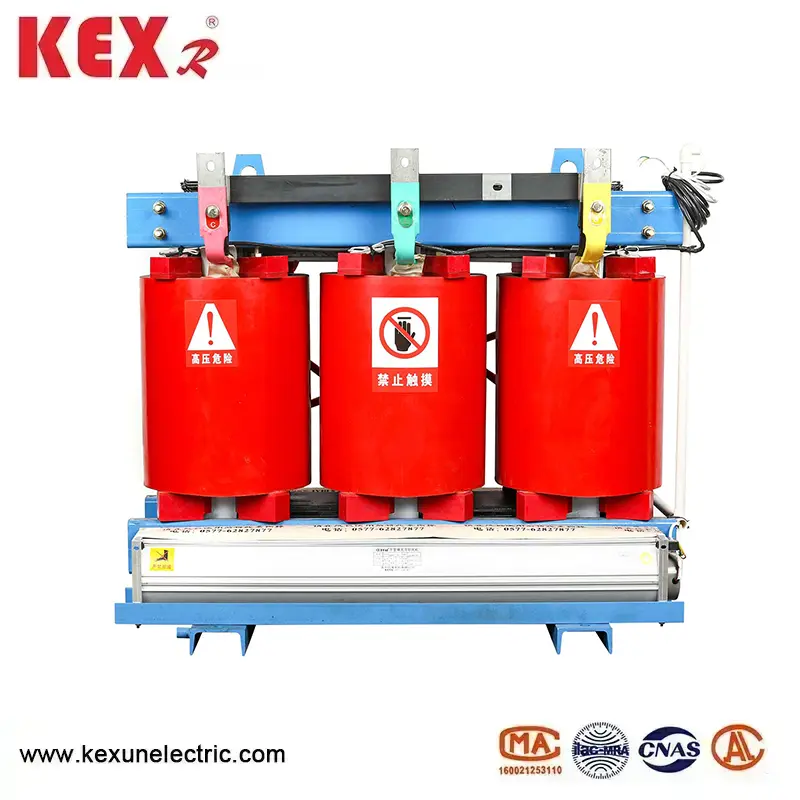

● SCB10 tipi reçine yalıtılmış kuru tip transformatör bileşenleri

◆ Reçine yalıtılmış kuru tip transformatörün çekirdeği

Demir çekirdek, tamamen eğimli bir eklem yapısına sahip ithal yüksek kaliteli soğuk haddelenmiş silikon çelik tabakalardan yapılmıştır. Çekirdek kolon, F-dereceli dokunmamış yapıştırıcı bant ile bağlanır ve demir çekirdeğin yüzeyi, yüksüz kaybı, yüksüz akımı ve demir çekirdek gürültünü azaltmak için epoksi reçinesi ile kapsüllenir, kelepçeler ve bağlantı elemanları, ürünün görünüm kalitesini daha da iyileştirmek için özel yüzey işlemine maruz kalmıştır.

◆ Düşük voltajlı sargı

Reçine yalıtılmış kuru tip transformatörün düşük voltaj sargısı, tel sargı kullanırken eksenel sarmal açısı problemini çözen ve dönüşleri daha dengeli hale getiren bir folyo yapısını benimser. Aynı zamanda, bobin eksenel bir soğutma havası kanalı benimser ve ısı yayma kabiliyetini arttırır. TDMD epoksi reçine prepreg, sarma tabakaları arasında kullanılır ve tümü kürlenir ve oluşturulur.

◆ SCB10 serisi reçine yalıtılmış kuru tip transformatörün

Yüksek voltajlı sargı, dolgu maddeleri ile epoksi reçine ile vakum dökümdür, yerel deşarjı büyük ölçüde azaltır ve bobinin elektrik mukavemetini geliştirir. Sargının iç ve dış duvarları, bobinin mekanik mukavemetini arttıran ve ürünün ani kısa devrelere direnme yeteneğini geliştirerek cam elyaf örgü plakalarla doldurulur, kol asla çatlamaz.

◆ Üretim süreci

SCB10 tipi reçine yalıtılmış kuru tip transformatör bobini, yüksek hassasiyetli bir sarma makinesinde sarılır ve düşük voltajlı sarma bir folyo sarma yapısını benimser. Transformatör kapasitesi büyük olduğunda, bir havalandırma kanalı vardır. Sargı tamamlandıktan sonra vakum kurutma gerçekleştirilir ve tüm dökme ve kürleme işlemi işlem gereksinimlerine göre tamamen çalıştırılır, tüm işlemlerin duruma göre sıkı bir şekilde izlenmesi ve ayarlanması gerekir. Dökülmenin hassas üretim süreci, bobinin kabarcık veya boşluk olmamasını sağlar, bu da transformatörün yüksek kaliteli çalışmasına neden olur.

◆ Sıcaklık kontrol sistemi ve hava soğutma sistemi

Düşük gürültü, yüksek hava basıncı ve güzel görünüm özelliklerine sahip, SCB10 tipi reçine yalıtılmış kuru tip transformatörün aşırı yük kapasitesini artıran çapraz akış üstü üfleme soğutma fanı benimsenir. Sıcaklık kontrolü, transformatör çalışmasının güvenliğini ve güvenilirliğini artıran akıllı bir sıcaklık kontrolörü benimser.

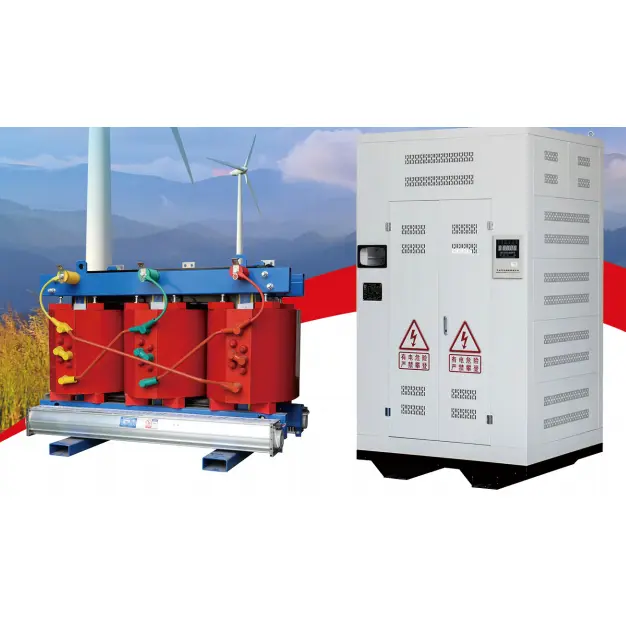

◆ Muhafazayı koruyun

Koruyucu kabuk, IP20, LP23, vb. Koruma seviyeleri ile transformatör için daha fazla güvenlik koruması sağlar, kabuk malzemesi soğuk haddelenmiş çelik plaka, paslanmaz çelik plaka vb.

◆ Transformer giden çizgi yöntemi

Geleneksel giden çizgiler, standart kapalı baralar ve standart yan giden hatlar farklı arayüz formlarına göre üretilebilir ve özel giden yöntemler de kullanıcı gereksinimlerine göre tasarlanabilir.

◆ İlgili standartlar ve parametreler

Gbt10228-2015.gb1094.11-2007

JBT10088-2004, GB4208-1993

Nominal Voltaj: 10 (11,10.5,6.6,6.3,6) KV

Düşük voltaj derecelendirildi: 0.4kV

Bağlantı Grubu: Dyn11 veya Yyno

Yüksek voltaj musluk aralığı: + 5 veya + 2x2.5%

Yalıtım Seviyesi: LL75AC35/LI0AC5

Frekans: 50Hz

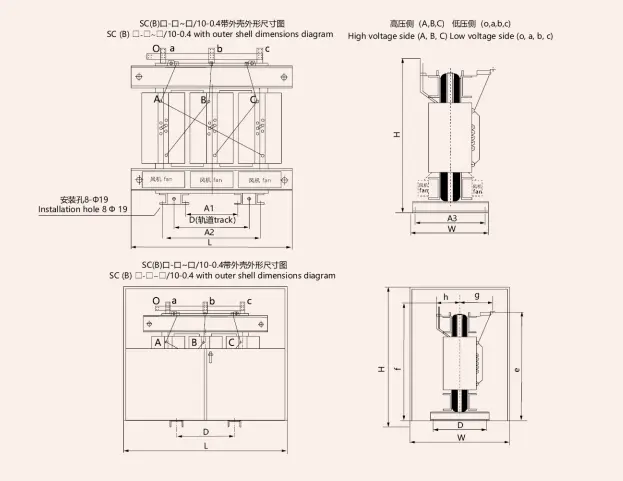

◆ SCB10 tipi reçine yalıtılmış kuru tip transformatörün görünümü ve kurulum boyutu

◆ 10kV SCB10 tipi reçine yalıtılmış kuru tip transformatör teknik parametreleri
