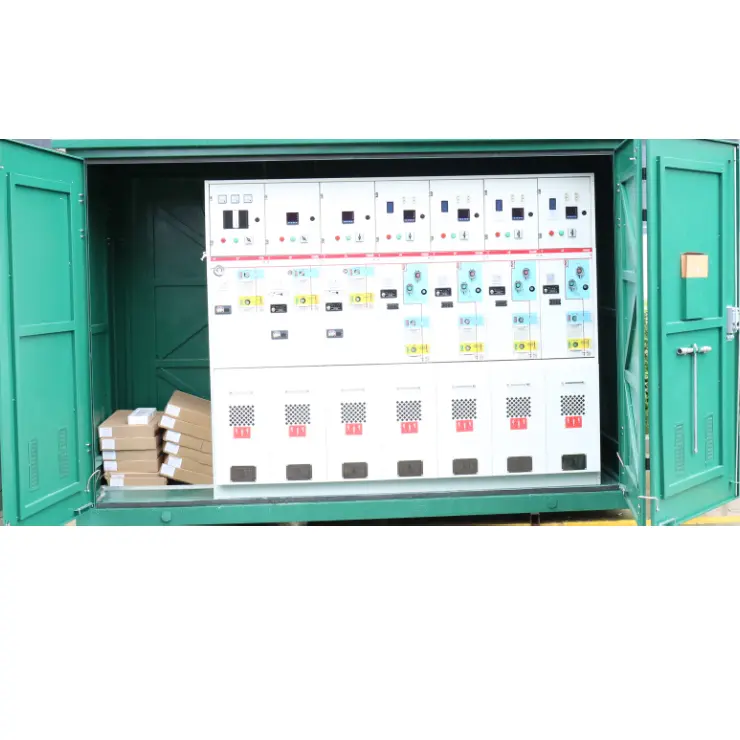

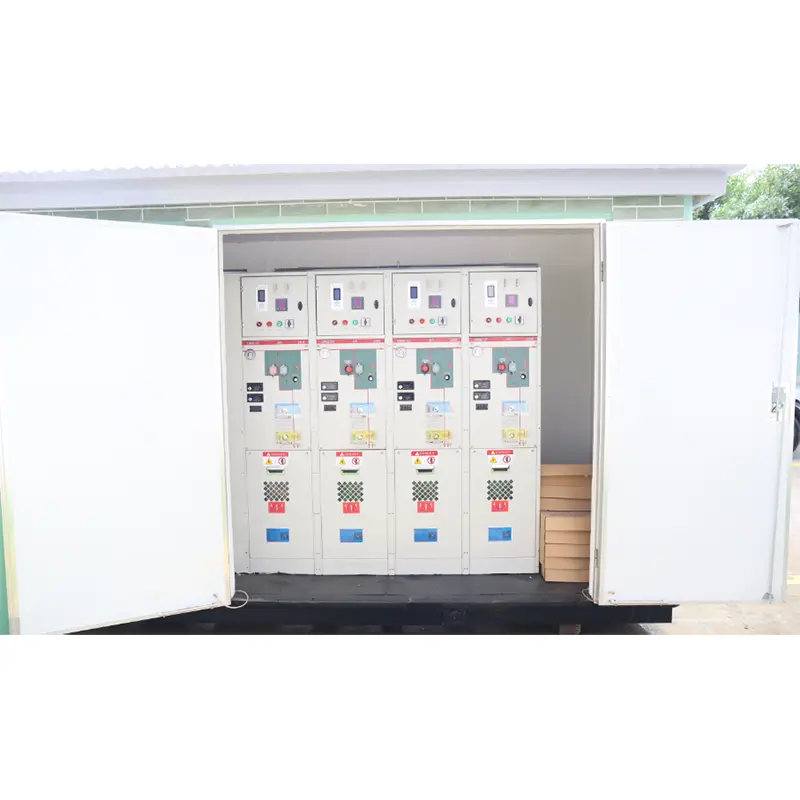

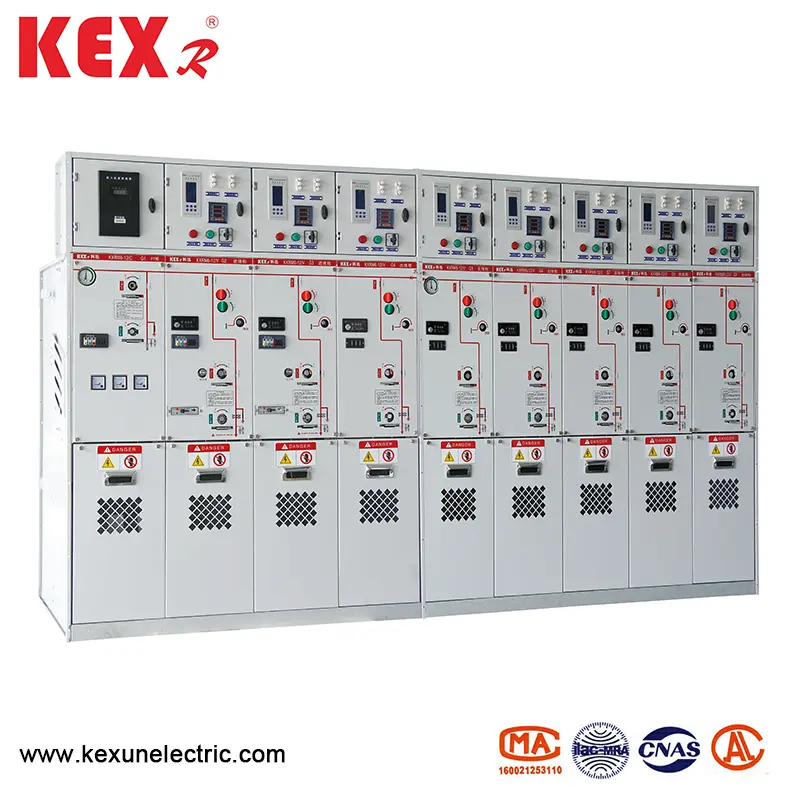

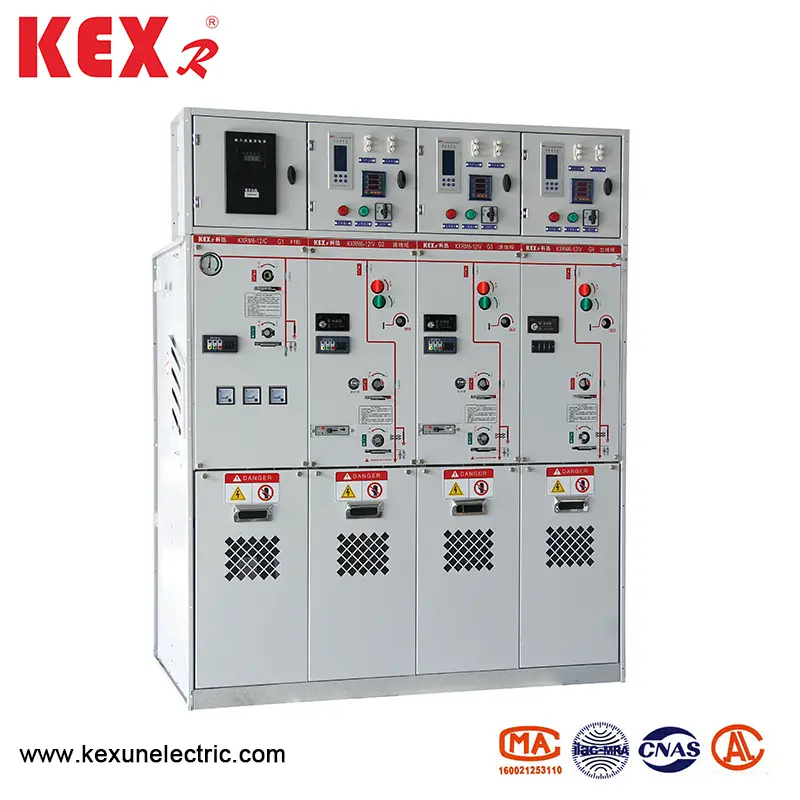

Tüm kapalı yalıtılmış gaz dolabı

● Kullanım koşulları

KXMR6-12 TİP Tüm kapalı yalıtımlı gaz dolabı, yüksek ve düşük sıcaklık (+40 ℃ ~ -40 ℃), nem, toz, tuz kirliliği, madenler ve yüksek irtifa (1000m), 24 saat içinde sudaki kısa süreli daldırma gibi çeşitli ortamlar için uygundur.

Not: Yükseklik daha yüksekse, lütfen belirli yüksekliği belirtin.

● Ürün özellikleri

▶ KXRM6-12 Tüm kapalı yalıtımlı gaz dolabı, ark söndürme ve yalıtım ortamı olarak SF6 gazını kullanır.

▶ Dolap tamamen kapatılmış ve yalıtılmıştır; Baralar, anahtarlar ve canlı parçalar tamamen paslanmaz çelik kabuk içine yerleştirilmiştir.

▶ Boşluk 1.4bar SF6 gazı ile doldurulur ve koruma seviyesi IP67'ye ulaşır: tüm anahtar cihazı, kısa süreli su daldırma gibi aşırı durumlarda bile anahtarın normal çalışmasını sağlayabilen harici çevresel koşullardan tamamen etkilenmez ve ürün ömür boyu bakım içermez.

▶ Kabine, insanın yanlış operasyonunun neden olduğu personel ve ekipmanın olası operasyon arızalarını tamamen ortadan kaldıran mükemmel bir "beş öngörü" birbirine bağlı cihaza sahiptir.

▶ Tüm dolaplar, aşırı durumlarda bile operatörlerin kişisel güvenliğini sağlayabilen güvenilir güvenli basınç tahliye kanallarına sahiptir.

▶ Kabin iki türe ayrılmıştır: sabit birim kombinasyonu ve genişletilebilir birim kombinasyonu.

▶ KXRM6-12 Boyutu Tüm kapalı yalıtımlı gaz dolabı kurulum için uygundur ve dar boşluk ve zayıf çevre koşullarına sahip yerler için uygun olabilir.

▶ Kabine, kullanıcıların farklı ihtiyaçlarına göre elektrik, uzaktan kumanda ve izleme cihazları ile donatılabilir.

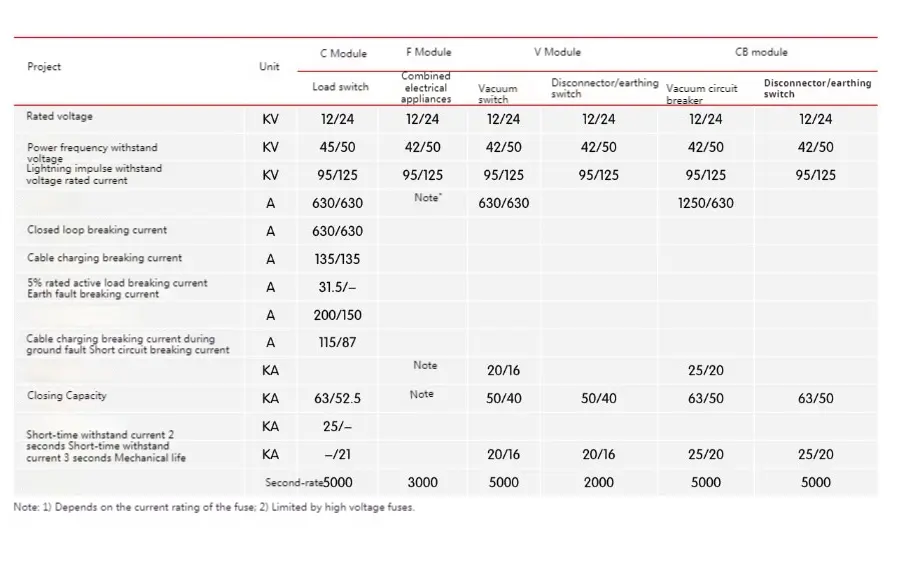

● Teknik parametre

● Transformatör ve hat koruması

KXRM6-12 Tüm kapalı yalıtılmış gaz dolabı ünitesi birleştirme tipi, iki transformatör koruma modu sağlar, yani yük anahtarı sigortası kombinasyon aparatı ve devre kesici röle koruması ile.

1. Transformer koruması, akım sınırlayıcı yüksek voltajlı sigorta ve yük anahtarının bir kombinasyonudur. Sigorta odası, ünitenin önünde bulunan ayrı bir kilitli muhafazanın arkasına monte edilecektir. Yük anahtarı, sigorta forvet tarafından tetiklenebilen bir yay enerjisi depolama mekanizması kullanır.

2. Sigortanın değiştirilmesini kolaylaştırmak için, çalışma kolu sigorta odasının uç kapağını çıkarmak için kullanılabilir. Sigorta açma mekanizması, tüm sistemin su geçirmez performansını sağlayan önceden konumlandırılmıştır.

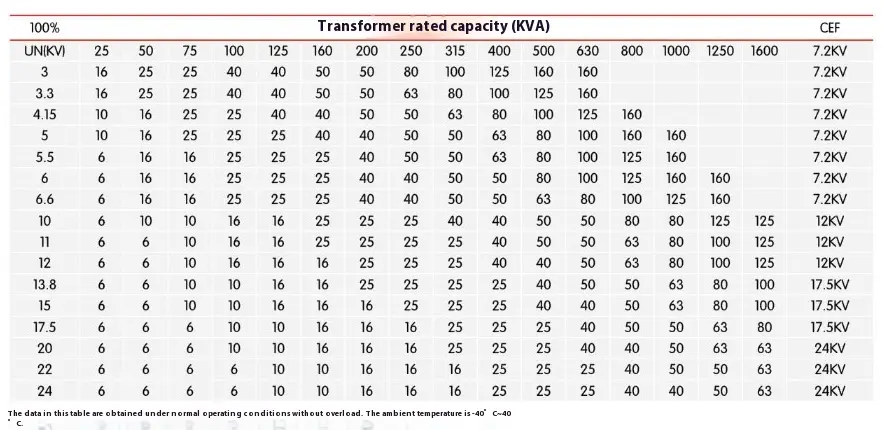

● Sigorta ve transformatör karşılaştırma tablosu

● İsteğe bağlı aksesuarlar

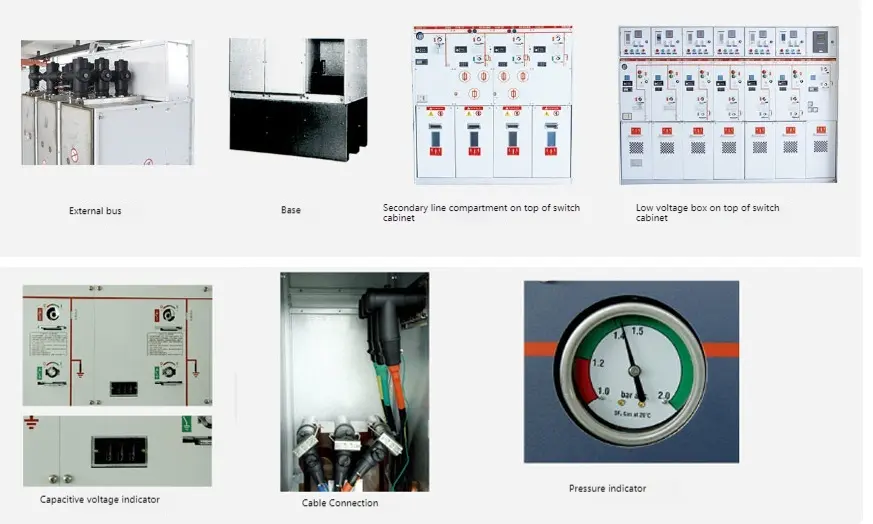

◆ Yardımcı temas

Tüm yük anahtarları ve devre kesiciler, anahtar konumunu gösteren 2No+2NC ile donatılabilir. Transformatör anahtarına ve devre kesiciye paralel bir yolculuk bobini (AC veya DC) takılabilir ve düşük voltaj kontrol bileşeni ön panelin arkasında bulunur.

◆ Voltaj göstergesi

Kapasitif voltaj göstergesi, burçun yüklenip yüklenmediğini gösterir ve üzerindeki soket nükleer faz için kullanılabilir.

◆ Kısa devre ve zemin hatası göstergesi

Arıza konumunu kolaylaştırmak için, kablo anahtarı modülü basit arıza algılama için kısa devre ve topraklama arıza göstergeleri ile donatılabilir.

◆ Elektrikli çalışma

Kablo anahtarı ünitesinin ve transformatör ünitesinin manuel çalışma mekanizması için standart bir şemadır. Ayrıca bir elektrikli çalışma mekanizması kurmayı da seçebilirsiniz. Kablo anahtarları, vakum devre kesicileri ve topraklama anahtarları, ön panelin arkasında bulunan mekanizmalarla çalıştırılır. Tüm anahtarlar ve devre kesiciler çalışma kolu (standart yapılandırma) ile çalıştırılabilir veya motor çalışma mekanizması (aksesuarlar) ile donatılabilir. Bununla birlikte, topraklama anahtarı yalnızca manuel olarak çalıştırılabilir ve arıza akımını kapatma yeteneğine sahip bir mekanizma yapılandırılır.

◆ Kablolama

DIN47636 uyarınca standart burçlar kurulur. Tüm burçlar yerden aynı yüksekliğe sahiptir ve kablo odası kapak plakası ile korunur. Bazı kapak plakaları topraklama anahtarı ile kilitlenebilir ve çift kablo gelen hatlar için özel çift kablo oda kapağı plakaları da kullanılabilir.

◆ Basınç göstergesi

Genellikle bir basınç göstergesi ile oluşturulan bir basınç göstergesi ile donatılmıştır. Ek olarak, basınç azaltmayı belirtmek için elektrik kontakları sağlanabilir.

◆ Anahtar Kilit

Devre kesiciler, yük anahtarları ve topraklama anahtarları için anahtar kilitler kurulabilir. Devre kesiciler, yük anahtarları ve topraklama anahtarları için uygun olan kilit birbirine geçiren yarı kesme ile donatılabilir.

◆ Söndürücü

Tüm halka ağı birimleri ark tutucularla donatılabilir. ArCing içeride meydana geldiğinde, ark tutuklayıcıları D, DE ve V modülleri de dahil olmak üzere gelen burçta otomatik olarak kapanacak ve tüm kablo modülleri bir ark tutucusu ile donatılabilir. Birimle sipariş vermeli ve değiştiremezler. ARC söndürücünün etkisi bu yöntemle belirtilebilir ve SF6 kabinindeki elektrik kontakları ön panelin arkasındaki terminale bağlanır.

● Program açıklaması

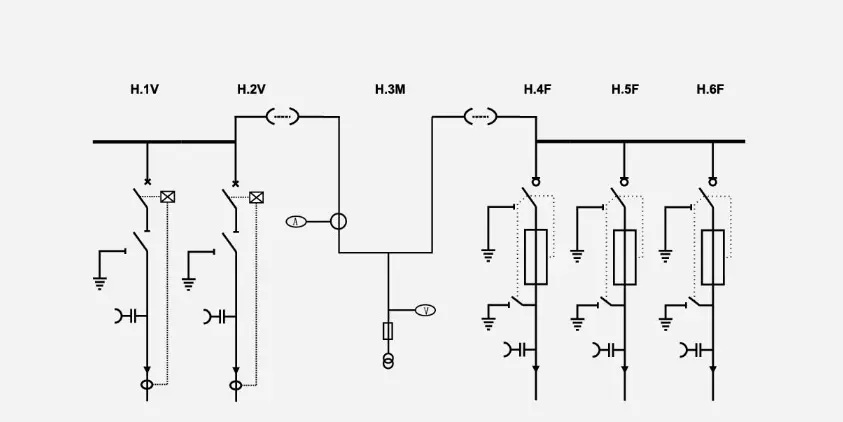

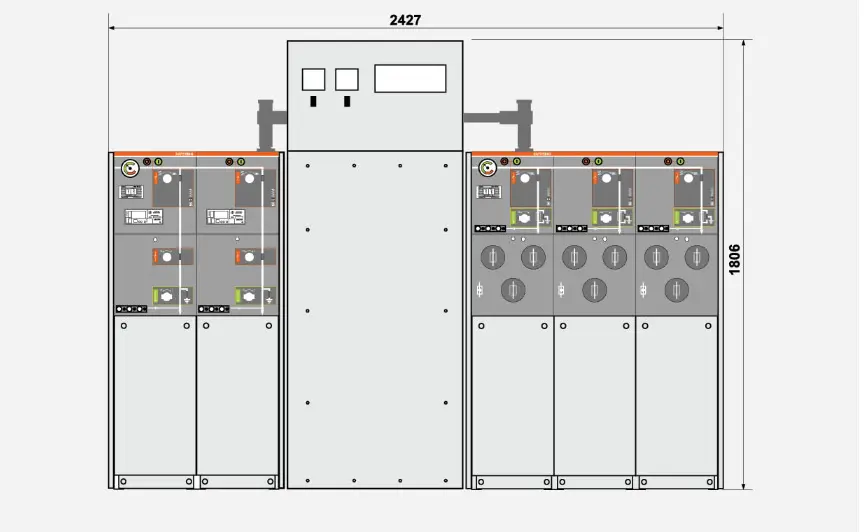

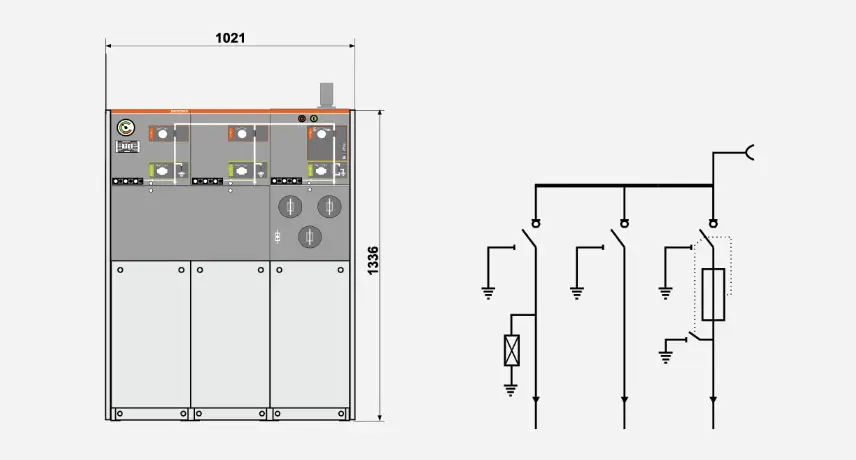

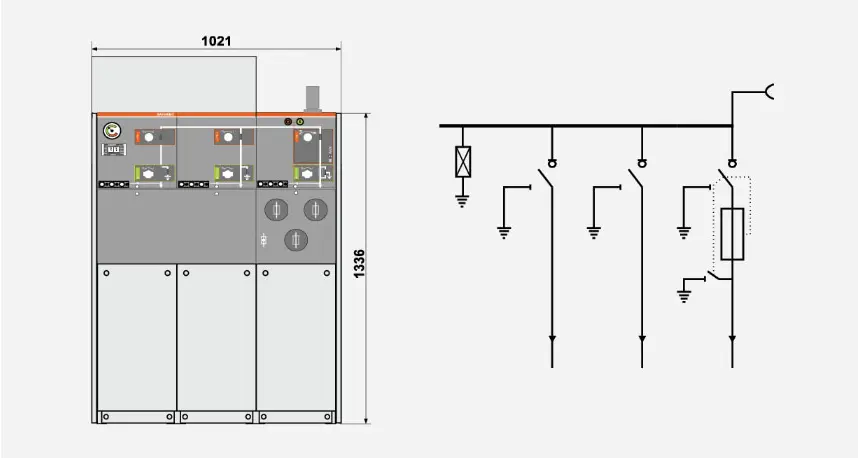

◆ Şema 1 SA+CCF+

Yıldırım öngörüyü otobüse takın ve genişleme için bırakın.

Not: Anahtar birimlerinin sayısı 3'ten az olmamalıdır.

◆ Şema 2 CCF+

Yıldırım öngörgüsünü gelen çizgiye takın ve genişlemeyi ayırın.

◆ Şema 3 W+M+FFF

Yüksek basınçlı yan hesaplama
