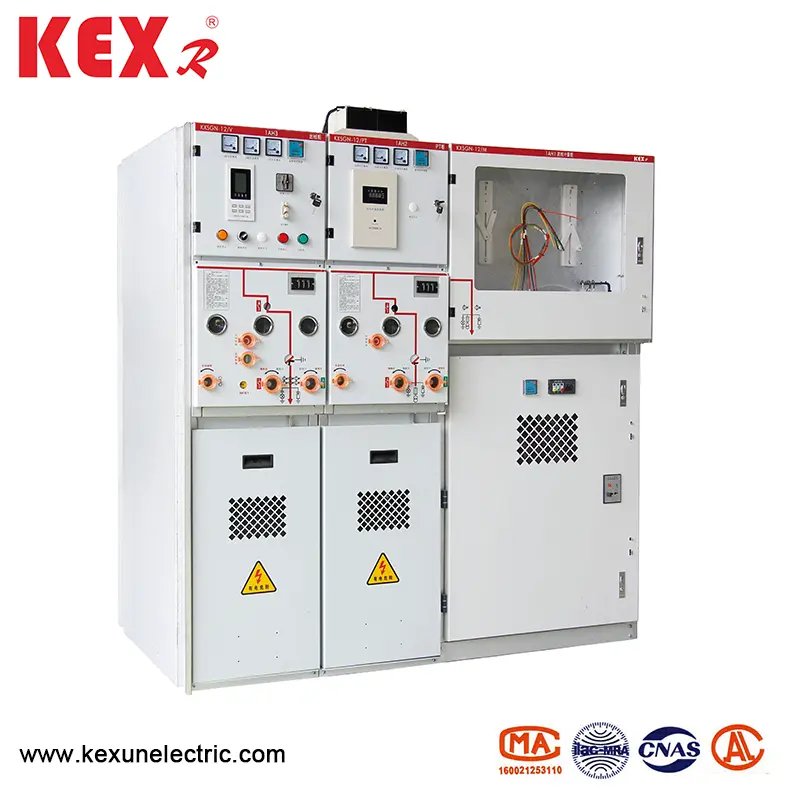

Yüksek Voltajlı Halka Ağ Dolabı

Kexun, Çin'deki yüksek voltajlı halka ağ kabini konusunda uzmanlaşmış üreticidir.
En çok satan ürünleri KXSGN-12-SIS3, tamamen kapalı bir anahtarlamalı katı bir yalıtımdır. Modüler, tamamen mühürlü, tamamen yalıtılmış ve tamamen metal kapalı yapıyı benimser. Yüzey, doğrudan ve güvenilir bir şekilde topraklanabilen iletken veya yarı iletken ekranlama tabakası ile kaplanmıştır.
Model: KXSGN-12-SIS3
Marka: Kexr

Talep Gönder

Ürün Açıklaması

● Tasarım özelliği

▶ Vakum -kesici devre kesici ve yük anahtarı modülü epoksi reçine ile kapsüllenir. Manuel ve Elektrikli Üç İstasyonlu Bağlantı Kesenli Modüler Entegre Ana Devre.

▶ Vakum-kesici devre kesici modülü, kısa devre akımını açma ve kapatma yeteneğine sahiptir.

▶ Üç istasyonlu bağlantı kesicisinin kapanış topraklama konumunda görünür bir kırık vardır ve bağlantısı ve topraklama anahtarı kısa devre akımını hızlı bir şekilde açıp kapatabilir.

▶ Üç istasyon izole anahtarı ile mühürlenen epoksi reçine yalıtımlı hava odası kutusu kuru havayı 0,04MPa basınçlandırabilir. Sızıntı ve ekstravazasyonu önlemek ve izolasyon anahtarını ve topraklama anahtarını korumak için çevrimiçi iç basıncı izlemek için bir basınç göstergesi ile donatılmıştır.

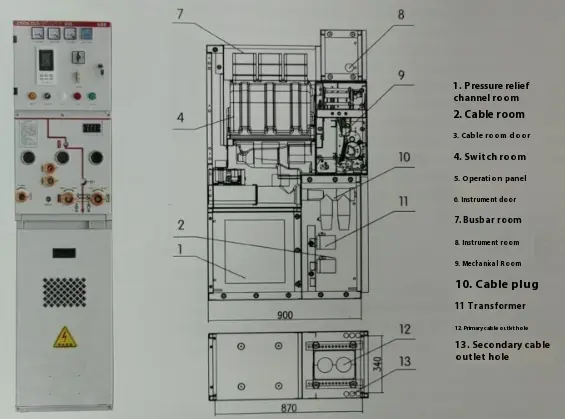

● Yapısal boyut

High Voltage Ring Network Cabinet

● Üst izole boyut çizimi

Planlamak	Kabine genişliği	Kabine derinliği	Kabine yüksekliği	Tepe Anahat
PT Gelen Çizgisi	450	900	1600	260'ı derinleştirin
Gelen ve Anahat	425	900	1600	260'ı derinleştirin
Ara bağlantı anahtarı	425	900	1600	260'ı derinleştirin
Ara bağlantı izolasyonu	425	900	1600	260'ı derinleştirin
Busbar kaldırma	425	900	1600	260'ı derinleştirin
Geleneksel ölçüm	750	900	1600	260'ı derinleştirin
Kompakt ölçüm	425	900	1600	260'ı derinleştirin
Güç kaynağı PT	450	900	1600	260'ı derinleştirin
Kontrol ve Koruma Baz İstasyonu	425	900	1600	260'ı derinleştirin

● Teknik parametre tabloları

◆ Kırıcı Teknik Parametre

Öğe		Birim	Veri
Nominal Voltaj		KV	12
Nominal frekans		Hz	50
Nominal yalıtım seviyesi	1m çalışma frekansı dayanıklı voltaj	KV	42
	Yıldırım dürtüsü dayanıklı voltaj	KV	75
Değerlendirilmiş Akım		A	630	1250
Kısa devre kırma akımı （1sc）		.	20 35	31.5
Nominal Kısa Devre Kapanış Akımı （Pik）		.	50 63	80
Nominal Peak Dayanma Akım		.	50 63	80
Kısa vadeli akım derecelendirilmiş		.	20 25	31.5
Kısa süreli kırılma akımı kırılma süreleri olarak derecelendirilmiş		Zaman	30	30
Kısa süreli kırılma akımının kalıcı süresi		S	4
Nominal Çalışma Sırası	Otomatik Yeniden Yeniden Yapma		Off-0.3s-onoff-180-onoff
	Otomatik olmayan yeniden		Off-0.3s-onoff-180-onoff
Mekanik Yaşam		Zaman	3000
Tek kapasitör bankasının derecelendirilmiş kırılma akımı		A	630
B'nin B -Kondansatör Bankası'na Nominal Kırılma Akımı		A	400

◆ Yük Anahtarının Teknik Parametreleri (Birim C)

Öğe	Birim	Veri
Değerlendirilmiş Akım	A	630
Kısa devre dışı akım olarak derecelendirilmiş	.	50
Kısa vadeli akım derecelendirilmiş	KA/S	20/4
Yük Anahtarı Mekanik Yaşam	Zaman	10000
Yük Anahtarı Elektrik Ömrü	Zaman	10000

◆ Yük Anahtarının Teknik Parametreleri (Birim C)

Öğe	Birim	Veri
Değerlendirilmiş Akım	A	125
Kısa devre molası akımı	.	31.5
Kısa devre kapanış akımı	.	80
Nominal devir akımı	A	3150

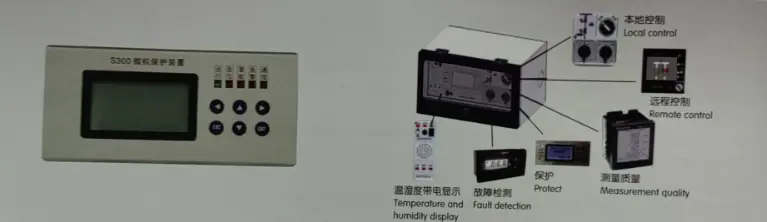

● Yüksek voltajlı halka ağı dolabının zeka terminali

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 Serisi Yüksek voltajlı halka ağı dolabı, KEXR tarafından geliştirilen yeni nesil çok işlevli operasyon kontrolü ve koruma terminali ekipmanı olan çok fonksiyonlu akıllı koruyucu terminalini benimser, Akıllı Devre Simülasyon Gerçekliği, Mikro-Bitkimlik Relay Reality, Mikro-Bitkiler Koruma, Ölçme, Sıcaklık ve Nem Kontrolü, Yüksek Voltaj Canlı Ekran, Öldürme ve Nem Kontrolü, Yüksek voltajlı. Anahtar dolabı panelini basitleştiren görünüşü zarif ve güzeldir, katı yalıtım dolabının toplam hacmini azaltır, harici kurulum verimliliğini etkili bir şekilde iyileştirir ve şalt kalitesini artırır.
