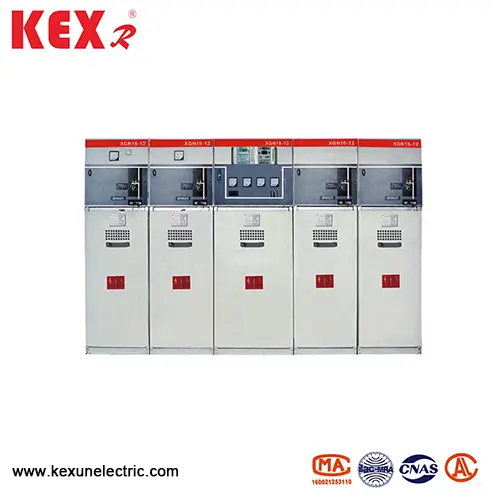

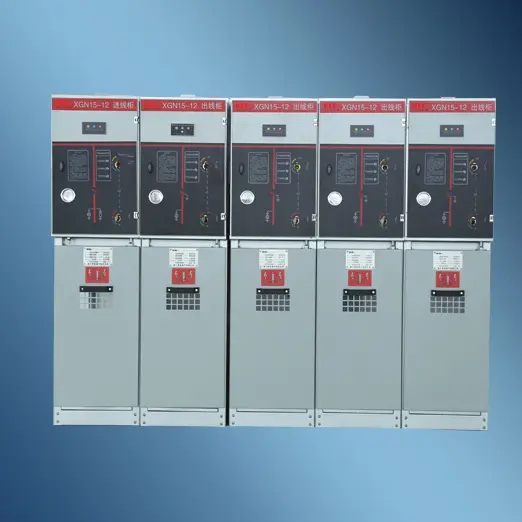

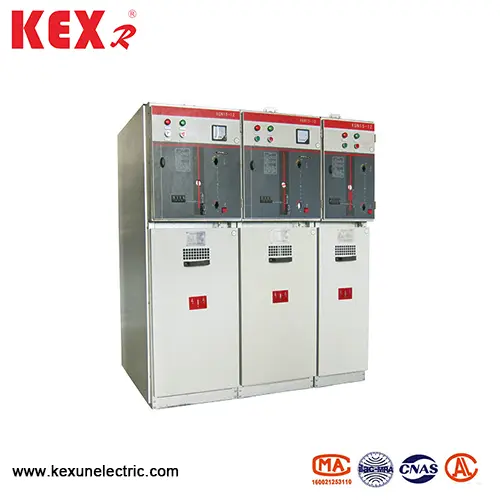

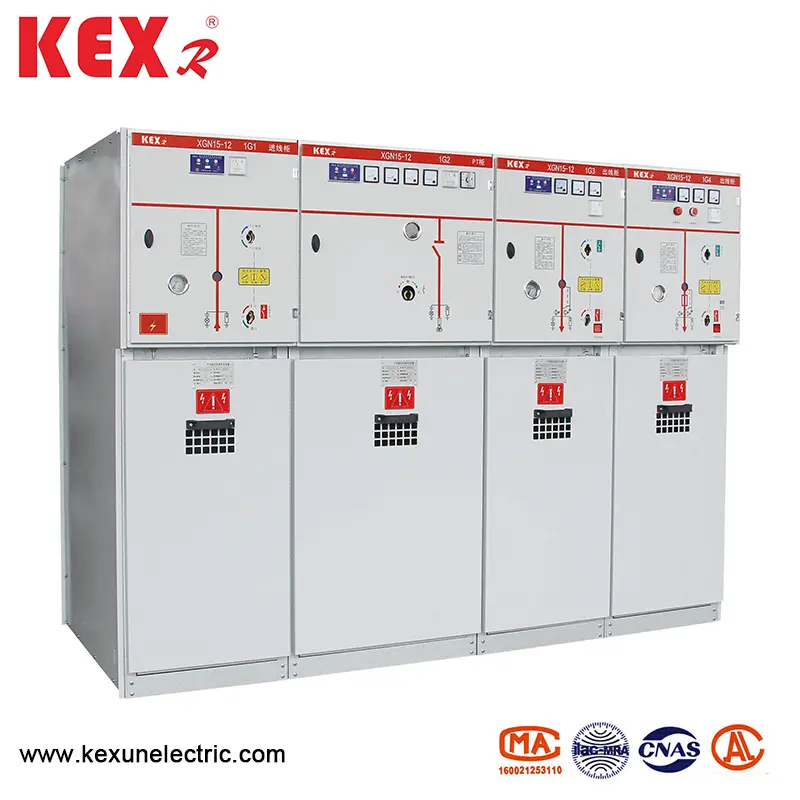

Heksaflorür Halkası Ana Ünitesi

● Ana uygulama

XGN15-12 Tip Heksaflorür Halkası Ana ünite AC 50Hz ve 12KV güç sistemleri için uygun, özellikle kentsel yerleşim alanları, küçük ikincil trafo merkezleri, anahtarlama istasyonları, endüstriyel ve madencilik işletmeleri, alışveriş merkezleri, havaalanları, metreler, diğer yerler, diğer yerler için uygun, rüzgar gücü, alışveriş merkezleri, havaalanları, diğer yerler.

● Kullanım koşulları

▶ Yükseklik: ≤ 1000 m. (Özel gereksinimler varsa, lütfen sipariş verirken bunları belirtin)

▶ Çevre Sıcaklığı: -25 ~ 40 ℃

▶ Ortalama günlük bağıl nem ： ≤95

▶ Ortalama aylık bağıl nem ： ≤90%;

▶ Şok direnç derecesi ： 8 derece

▶ Şiddetli titreşim, etki, yangın, kimyasal korozyon ve patlamadan arınmış yerler.

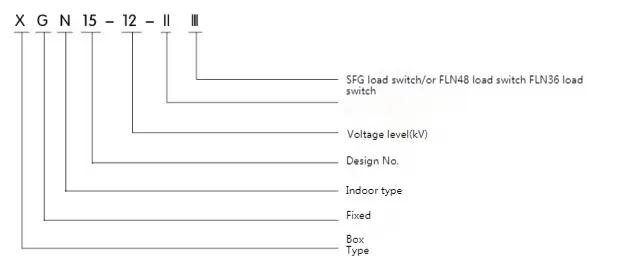

● Model ve anlam

● Kriterler buluşuyor

XGN15-12 Tip Hexaflorür Halkası Ana Ünite Aşağıdaki kriterleri karşılayın:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Teknik parametreler ve boyut

● Yük anahtarı dolabının yapısı ve temel bileşenleri

◆ XGN15-12 TİP HEKAFLUORID HING Ana Ünite Yapısı: Otobüs Odası+Yük Anahtarı Kablo Odası+Çalışma Mekanizması+Kilitleme Mekanizması ve Düşük Voltaj Kontrol Odası

◆ Yük anahtarı

Anahtar odasına üç istasyonlu bir yük anahtarı takılır. Yük anahtarının kabuğu epoksi reçineden yapılmıştır ve kükürt hekzaflorür (SF) ile doldurulur. ) Gaz bir yalıtım ortamıdır ve SF, müşterinin gereksinimlerine göre anahtar odasına monte edilebilir. Alarm teması ile gaz yoğunluk ölçer veya gaz yoğunluk ölçer.

◆ Kablo odası

Yük anahtarı dolabı, esas olarak kablo bağlantısı için kullanılan geniş kablo odasına sahiptir, böylece tek çekirdekli veya üç çekirdekli kablolar basit bir şekilde korunmamış kablo kafaları ile bağlanabilir ve aynı zamanda yıldırım önleyici, akım transformatör, alt topraklama anahtarı ve diğer elemanlar geniş bir boşluğa monte edilebilir. Standart tasarıma göre, dolap kapısının gözlem penceresi ve güvenlik kilitleme cihazı vardır ve kablo odasının alt plakası, uygun boyutta destek çerçevesine sahip sızdırmazlık kapağı ve kablo kelepçesi ile donatılmıştır. Kablo kurulumunu kolaylaştırmak için kablo odasının alt plakası ve ön kapı çerçevesi çıkarılabilir.

◆ Yoğurma mekanizması, birbirine geçen mekanizma ve düşük basınçlı kontrol odası

Kilitli düşük voltajlı oda aynı anda kontrol panelinin rolünü oynar. Düşük voltajlı oda, konum göstergesi, mekanik kilitleme ve cihazlı yay çalışma mekanizması ile donatılmıştır ve ayrıca yardımcı kontaklar, açma bobini, acil açma mekanizması, kapasitif canlı ekran, anahtar kilit ve elektrikli çalışma cihazı ile donatılabilir. Aynı zamanda, düşük voltajlı odadaki boşluk da kontrol devresi, ölçüm cihazları ve koruyucu röle ile donatılabilir. 750mm genişliğinde dolapta, daha fazla aksesuarla donatılabilen iki aynı düşük voltajlı odaya sahiptir. Tüm XGN15 anahtar kabini iki parçaya bölünebilir, dolabın üst kısmı otobüs odası, yük anahtarı, çalışma mekanizması ve alt kablo odasından ayrılmış düşük voltajlı oda içerir. Bu nedenle, üst üniteye monte edilen ekipman güvenli ve rahat bir şekilde elden geçirilebilir ve reform edilebilir ve tüm üst ünite değiştirilebilir.

◆ Otobüs Odası

Otobüs odası, kabinin üst kısmında düzenlenmiştir. Otobüs odasında, ana otobüsler birbirine bağlanır ve tüm anahtar dolapları sırasından geçer

◆ Basit bileşenler

▶ FLN36 Switch, yabancı teknoloji tanıtılarak ve yerli güç sisteminin gereksinimlerine göre şirket tarafından geliştirilir ve üretilir.

▶ Yük anahtarının üç durumu vardır: kapanma, açma ve topraklama. Yük anahtarının dinamik ve statik kontakları, takviyeli yapıya sahip kalıp döküm epoksi reçine kabuğuna ve SF'ye yerleştirilir. Gaz ark söndürme ortamıdır ve hava basıncı 14bardır. Her yük anahtarı kapatılır ve bakım gerektirmez ve barometre ayrı olarak seçilebilir. Halka ağı dolabındaki yük anahtarının tipik kurulum yöntemi, kablo odası ve otobüs odası arasında çelik bir bölme yerleştirmek ve yatay olarak kurmaktır. Bu kurulum yöntemi, işletme ve bakım için en katı güvenlik gereksinimlerini karşılamak için otobüs odasını kablo odasından izole eder. Eğer ark içinde meydana gelirse, yük anahtarı kabuğunun arkasında yıkanacak yapısal bir zayıf nokta vardır ve daha sonra dolaptaki ark tahliye vanası yıkanacak ve aşırı basınç hava akışı kabinin dışına yönlendirilecektir.

▶ Yük anahtarı, tek yaylı çalışma mekanizması (K tipi) ve çift yaylı çalışma mekanizması (A-tipi) iki çalışma mekanizmasına sahiptir, elektrik mekanizması uzak elektrik kontrolünü gerçekleştirmek için yukarıdaki iki çalışma mekanizmasına eklenebilir.
