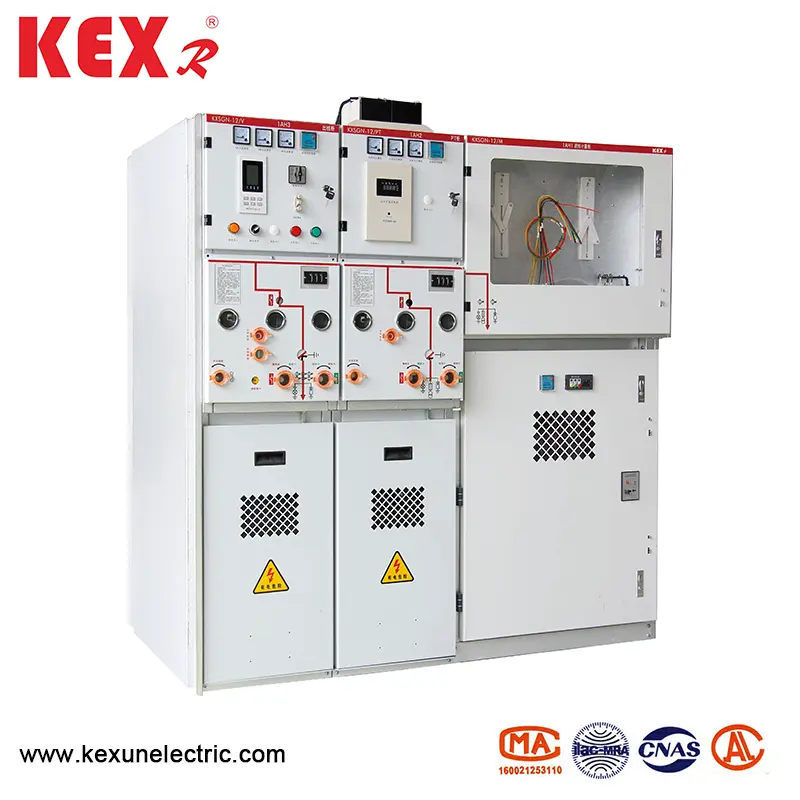

Katı yalıtılmış kapalı orta voltaj anahtarı ekipmanı
Kexun, Çin'de güç iletim ve dönüşüm ekipmanı üretimi konusunda uzmanlaşmış bir tedarikçidir. Power şebekesi yükseltme ve dağıtım kullanıcıları için mükemmel bir çözüm serisi sağlayan ana yalıtım ortamı olarak katı yalıtım malzemesini kullanır.
Model: KXSGN-12
Marka ： Kexr
Model: KXSGN-12
Marka ： Kexr
● Ürüne genel bakış
KXSGN-12 Katı Yalıtımlı Kapalı Orta Voltaj Anahtarı Ekipmanları Devre Kesici Koruması, Transformatör Koruması, Yük Kontrolü, Sigorta Kombinasyonu Elektriği, PT Güç Kaynağı, Bara Kuplör Kaldırma vb. Gibi birçok şemaya sahiptir. Bu ürün güç sistemi halka ağı dağıtım ekipmanı olarak kullanılabilir ve ayrıca endüstriyel ve madencilik işletmelerinin kentsel yapımı için güç dağıtım ekipmanı olarak, çok fonksiyonlu ve çok yönlülüğün özellikleriyle de kullanılabilir.
Katı Yalıtımlı Kapalı Orta Voltaj Anahtarı Ekipmanı Katı Yalıtım Malzemesini Ana Yalıtım Ortamı, Vakum Kesicisi, İletken Bağlantı, Bağlantı Noktası, Topraklama Anahtarı, Ana Yolu, Dal Bolu ve diğer ana elektrik devreleri olarak, katı yalıtım ortamı ile bir veya genişletilmiş ve tam yalıtım ve gerginliğe sahip belirli fonksiyonlara sahip bir veya birkaç modülle paketlenir ve paketlenir.
● Kullanım koşulları
Çevre Sıcaklığı ： -45 ~ 40 ℃
Maksimum rakım ： 4000m
Maksimum Günlük Ortalama Sıcaklık ： 35 ℃
Max günlük nem ：% 95
Maksimum Aylık Nem ：% 90
Maksimum sismik yoğunluk ： 8. sınıf
Not ： Katı yalıtılmış kapalı orta voltaj anahtarı ekipmanı, yangın, patlama ve şiddetli titreşim olmadan bir yere kurulmalıdır.

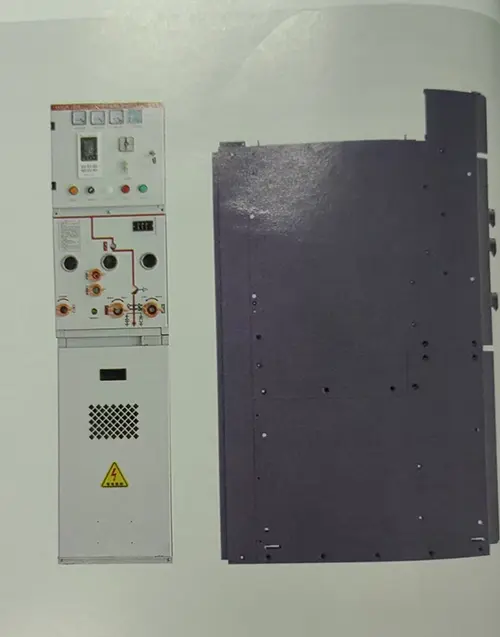

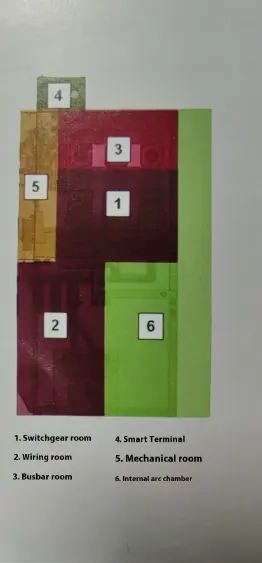

● Aralayıcı yapısı
● Katı yalıtılmış kapalı orta voltaj anahtarı ekipmanının ana boyutu
◆ Daha düşük izolasyon tipi
|
Planlamak |
Kabine genişliği |
Kabine derinliği |
Kabine yüksekliği |
Üst koruma |
|
PT Gelen Çizgisi |
450 |
940 |
1500 |
200 Artış |
|
Gelen ve Anahat |
375 |
940 |
1500 |
200 Artış |
|
Ara bağlantı anahtarı |
375 |
940 |
1500 |
200 Artış |
|
Ara bağlantı izolasyonu |
375 |
940 |
1500 |
200 Artış |
|
Busbar kaldırma |
375 |
940 |
1500 |
200 Artış |
|
Geleneksel ölçüm |
750 |
940 |
1500 |
200 Artış |
|
Kompakt ölçüm |
375 |
940 |
1500 |
200 Artış |
|
Güç kaynağı PT |
450 |
940 |
1500 |
200 Artış |
|
Kontrol ve Koruma Baz İstasyonu |
375 |
940 |
1500 |
|
◆ Üst izolasyon tipi
|
Planlamak |
Kabine genişliği |
Kabine derinliği |
Kabine yüksekliği |
Tepe Anahat |
|
PT Gelen Çizgisi |
450 |
940 |
1800 |
260'ı derinleştirin |
|
Gelen ve Anahat |
425 |
940 |
1800 |
260'ı derinleştirin |
|
Ara bağlantı anahtarı |
425 |
940 |
1800 |
260'ı derinleştirin |
|
Ara bağlantı izolasyonu |
425 |
940 |
1800 |
260'ı derinleştirin |
|
Busbar kaldırma |
425 |
940 |
1800 |
260'ı derinleştirin |
|
Geleneksel ölçüm |
750 |
940 |
1800 |
260'ı derinleştirin |
|
Kompakt ölçüm |
425 |
940 |
1800 |
260'ı derinleştirin |
|
Güç kaynağı PT |
450 |
940 |
1800 |
260'ı derinleştirin |
|
Kontrol ve Koruma Baz İstasyonu |
375 |
940 |
1800 |
|
● Teknik parametre
◆ Switchgear'ın teknik parametreleri
|
Öğe |
Birim |
Veri |
|||
|
Nominal Voltaj |
KV |
12 |
|||
|
Nominal frekans |
KV |
50 |
|||
|
Değerlendirilmiş Akım |
KV |
630 |
1250 |
||
|
Nominal yalıtım seviyesi |
Güç frekansı dayanıklı voltaj （ud） 1 dakika |
Kırmak |
A |
48 |
|
|
Alternatif olarak |
A |
42 |
|||
|
Göreceli zemin |
A |
42 |
|||
|
Şimşek Dürtü Dayanma Voltajı （Yukarı） |
Kırmak |
A |
85 |
||
|
Alternatif olarak |
A |
75 |
|||
|
Göreceli zemin |
A |
75 |
|||
|
Kısa devre kırma akımı （1sc） |
A |
25 |
31.5 |
||
|
Kısa süreli, akıma dayanan （4s） |
. |
25 |
31.5 |
||
|
Nominal Pik Akıma Dayanma （1p） |
. |
63 |
80 |
||
|
Nominal kısa devre kapanış akımı （pik） (1mA) |
. |
63 |
80 |
||
|
Muhafaza koruma derecesi |
. |
İp4x |
|||
|
Çalışma yöntemi |
Zaman |
Yay enerjisi depolama türü |
|||
◆ İzole topraklama anahtarının teknik parametreleri
|
Öğe |
Birim |
Veri |
|||
|
Nominal Voltaj |
KV |
12 |
|||
|
Değerlendirilmiş Akım |
A |
630 |
1250 |
||
|
Kısa süreli, akıma dayanan （4s） |
. |
25 |
31.5 |
||
|
Nominal Peak Dayanma Akım |
|
63 |
80 |
||
|
|
Güç frekansı dayanıklı voltaj （ud） 1 dakika |
Faz ve zemin |
KV |
42 |
|
|
Kırmak |
48 |
||||
|
Nominal Yıldırım Dürtü Dayanak Voltajı （Yukarı） |
Faz ve zemin |
KV |
75 |
||
|
Kırmak |
85 |
||||
|
Bağlantı Keseninin Mekanik Yaşamı (Açma) |
Zaman |
3000 |
|||
|
Topraklama anahtarının mekanik ömrü (toprak dışı) |
Zaman |
3000 |
|||
