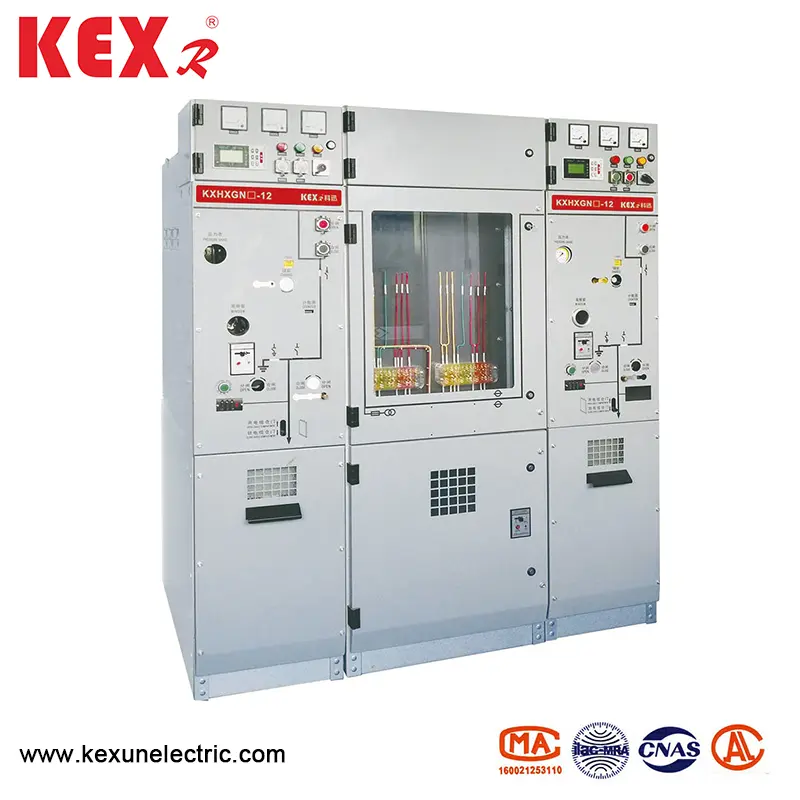

Çevre Koruma Gazı Yalıtımlı Halka Ana Ünite

● Ürün özellikleri

▶ Geniş Uygulama Aralığı: Çevre Koruma Gazı Yalıtımlı Halka Ana Ünitesi Kullanım ortamının güvenliğini belirleyen herhangi bir toksik ve zararlı gaz kullanmayın. İster bodrum katında, tünelde, gemide veya içeride ve dıştaki çeşitli ortamlarda olsun. Yüksek basınçlı deponun iç kısmı, yüksek irtifa, güçlü kum fırtınası, düşük sıcaklık, şiddetli soğuk, yüksek çevresel koruma gereksinimleri, sık operasyon yerleri, güvenli patlamaya dayanıklı yerler, yüksek tuzlu sis ve yoğuşma gibi sert koşullar altında güvenli kullanım için uygun olan kuru hava veya azot ile doldurulabilir. Tamamen yalıtılmış ve tamamen kapalı, kısa bir süre su girişinden sonra bazı temizlik ve kurutma önlemleri aldıktan sonra ekipmanın çalışmaya devam etmesi için uygundur.

▶ Bakımsız: HXGN (H) □ -12 Tip Çevre Koruma Gazı Yalıtımlı Halka Ana ünite, çalışma mekanizmasının yüksek voltaj anahtarı kısmı dışında tamamen kapalı bir durumdadır, böylece temizleme ve bakımdan kaçınılabilir ve çalışma ve bakım maliyeti azaltılabilir. Anahtar dolabı yüksek derecede otomasyona sahiptir ve çevrimiçi algılama işlevi, kullanıcıya ekipmanın çalışması hakkında gerçek zamanlı olarak bilgilendirecektir. Dağıtım ağının otomasyonuna daha elverişlidir. Elektrikli güç işletmelerinin manuel çalışma maliyetini ve üretim maliyetini azaltın.

▶ Yüksek güvenlik: Mükemmel birbirine geçen sistem, üç fazlı izolasyon kırığı açıkça görülebilir ve yanlış ameliyat kazalarından kaçınır. İptal edildi SF. Gaz uygulaması. Patlama kazalarını genişletmek veya neden olmak için fazlar arası veya çok döngü kısa devresini önlemek için fazlar arası izolasyon yapısını güçlendirin. Patlamaya dayanıklı ve çevre koruma gaz kabini vakum enerjisi ile vakum kesme makinesi kabul edilir ve katı sızdırmazlık direği anahtar için daha fazla koruyucu performansa sahiptir.

▶ Çalışma kolaylığı: Bağlantı Noktası topraklama anahtarının yalnızca bir işletim kolu vardır, bu nedenle hataları tanımlamaya ve endişelenmeye gerek yoktur. Devre kesici çalışırken, bağlantısı kesme topraklama anahtarının çalışma kolu çalıştırılamaz ve işlemi son derece basitleştiren ve işlem hatasını önleyen karmaşık teknik eğitime gerek yoktur. Katı sızdırmazlık direği, mükemmel elektrik ve mekanik özelliklere sahip epoksi reçine APG işlemi ile oluşturulur.

▶ Katı sızdırmazlık direği, hem yalıtım parçası hem de bir yatak parçası olan anahtarın anahtar kısmıdır. Aynı zamanda, ısı direnci, soğuk direnç, çatlak direnci, yüksek mekanik mukavemet ve iyi yalıtım mukavemetinin teknik gereksinimlerini karşılar.

▶ Tek kabin yapısı, profesyonel kablo aksesuar üreticileri tarafından üretilen genel yalıtımlı veri yolu ve kablo fişini benimser. Switchgear sahada monte edilebilir ve isteğe bağlı olarak genişletilebilir, bu da birden fazla dolap grubunun neden olduğu ulaşım ve kurulumun rahatsızlığını önler. Tabii ki, talep üzerine kombine dolaplar da sağlanabilir.

▶ Açıkça görülebilen gerçek izolasyon kırığı.

▶ Tüm ürün serisi, kullanıcıların gerektirdiği çeşitli kabin tipleri (devre kesici, yük anahtarı, PT, veri yolu çubuğu, veri yolu çubuğu, vb.) Sağlayan birleşik bir şekilde tasarlanmıştır ve geometrik boyutlar tamamen tutarlıdır.

▶ Anahtar dolabı, akıllı ekipmanlarla donatıldıktan sonra akıllı ızgaranın gereksinimlerini karşılayabilen akıllı arayüzler ve sensör kurulum konumlarına sahiptir.

▶ Ana otobüs standart silikon kauçuk kuru veri yolu benimser.

▶ Bağlantı kesicisi, otobüs tarafına monte edilen üç istasyonlu kopuklayıcı benimser.

▶ Çevre Koruma Gazı Yalıtımlı Halka Ana Ünitesinin Mükemmel Performansı

SF6 Yük Anahtarı Halka Ağ Kabinesi'ni tamamen değiştirebileceğini belirler.

● Kullanım koşulları

◆ Sıcaklık ： -25 ~ 45 ℃

◆ Maksimum Günlük Sıcaklık: 35 ℃

◆ IP derecesi ： Şarjlı gövde contası ip67, anahtar kabini kabuğu ip4x

◆ Çevre koruma gazı yalıtımlı halkanın çevreleyen havası ana ünite aşındırıcı yanıcı gaz ve su buharı ile açıkça kirlenmemelidir.

Sık sık şiddetli bir titreşim yeri yoktur ve sert parçaların altındaki sertlik tasarımı çeşitli gereksinimleri karşılamaktadır.

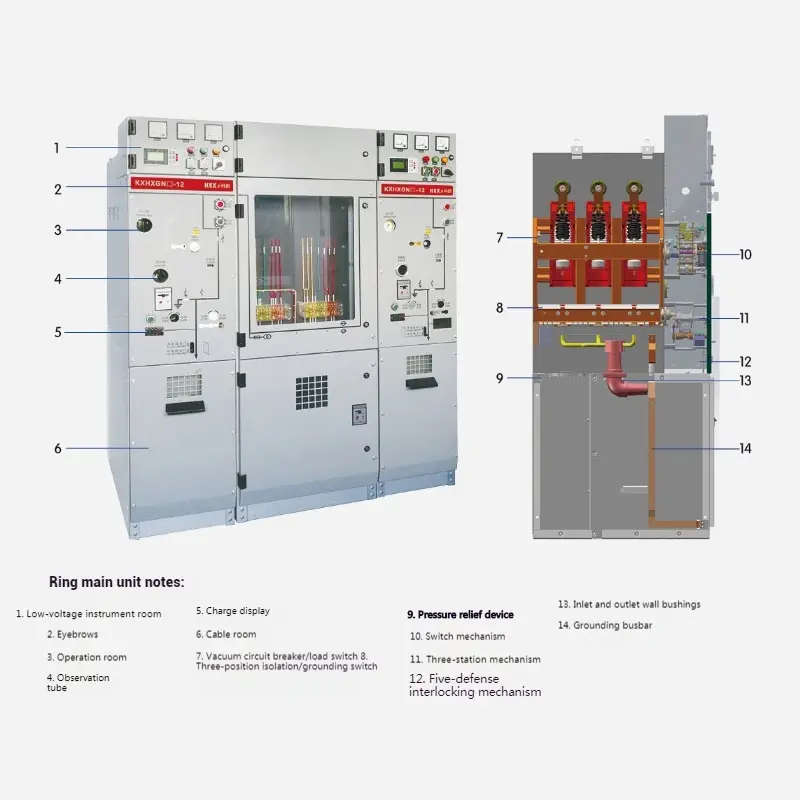

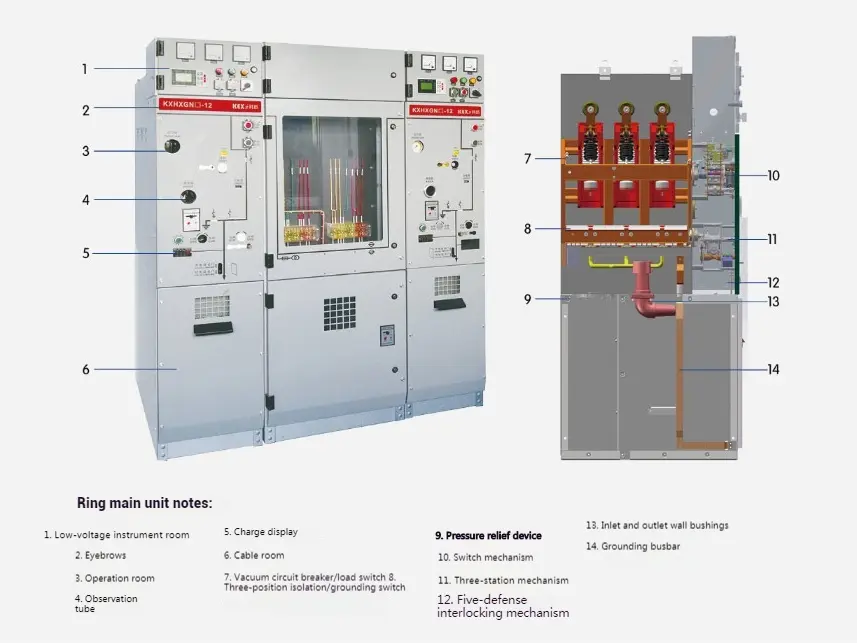

● Kabine yapısı

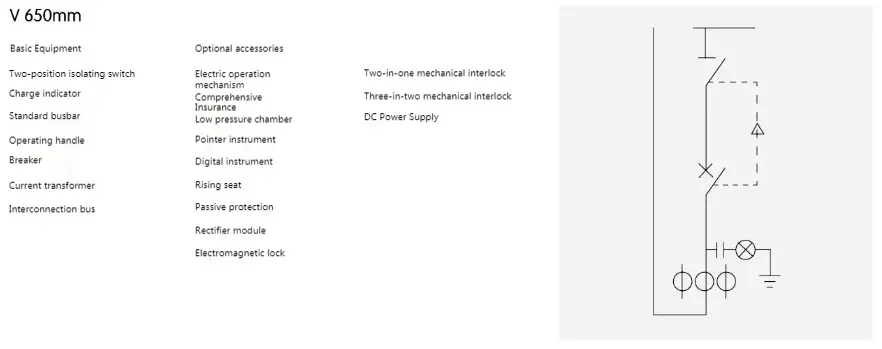

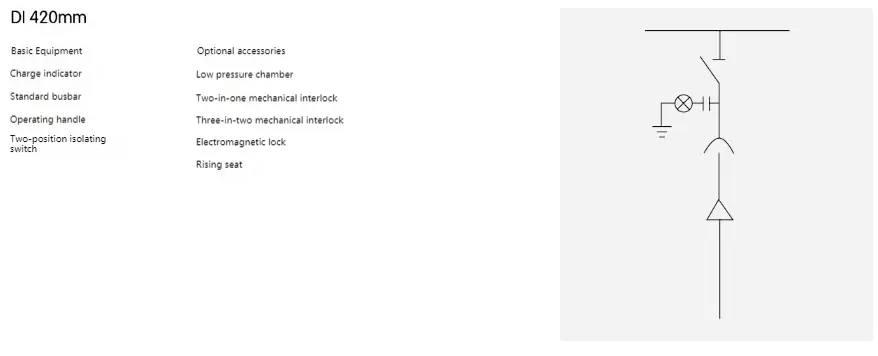

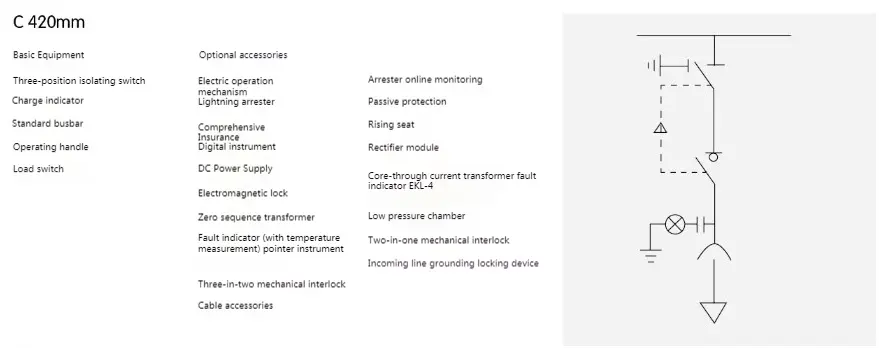

◆ Çevre koruma gazı yalıtımlı halkanın ana ünitesinin konfigürasyon şeması 1

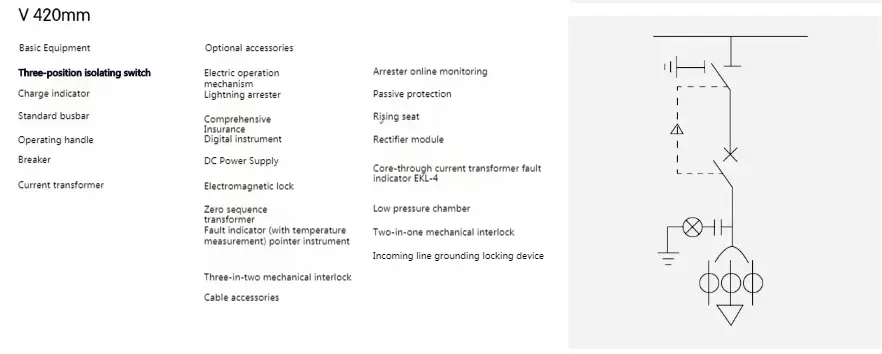

◆ Çevre Koruma Gazı Yalıtımlı Halka Ana Ünitesinin Yapılandırma Şeması 2

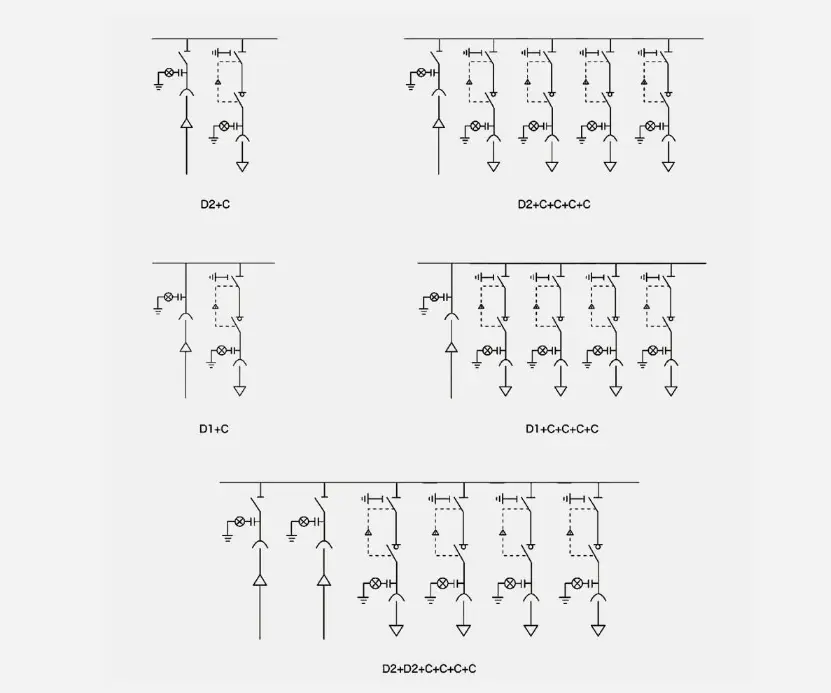

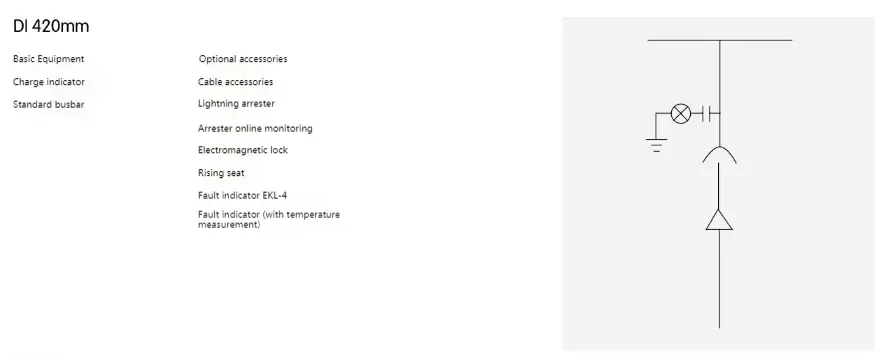

◆ Çevre koruma gazı yalıtımlı halka ana ünitesinin tipik şeması kombinasyonu 1

Not ： Yukarıdaki tipik referans şemaları, kullanıcıların ihtiyaçlarına göre çeşitli şekillerde birleştirilebilir.

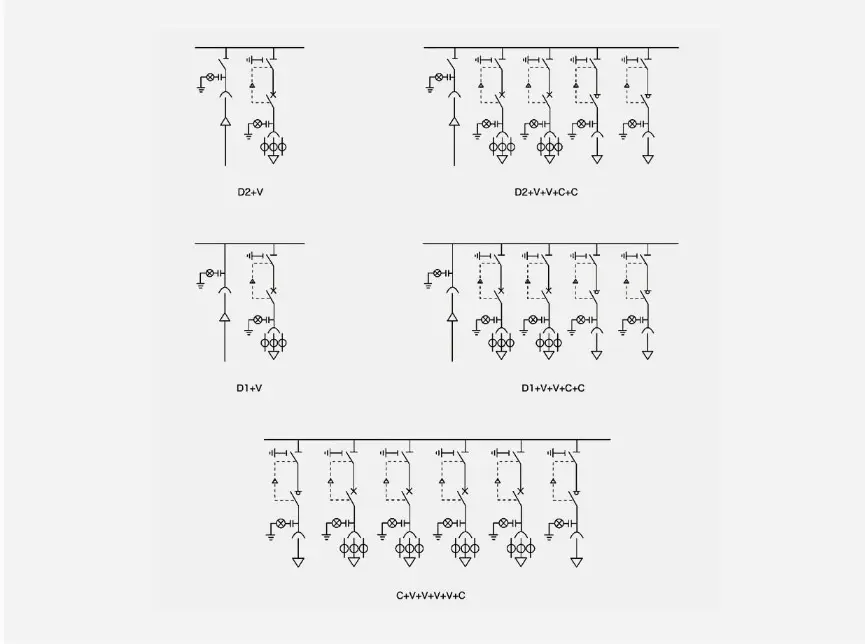

Tipik Şema Kombinasyonu 2 Çevre Koruma Gazı Yalıtımlı Halka Ana Ünitesi

Not ： Yukarıdaki tipik referans şemaları, kullanıcıların ihtiyaçlarına göre çeşitli şekillerde birleştirilebilir.

● Çalışma talimatlarını değiştirin

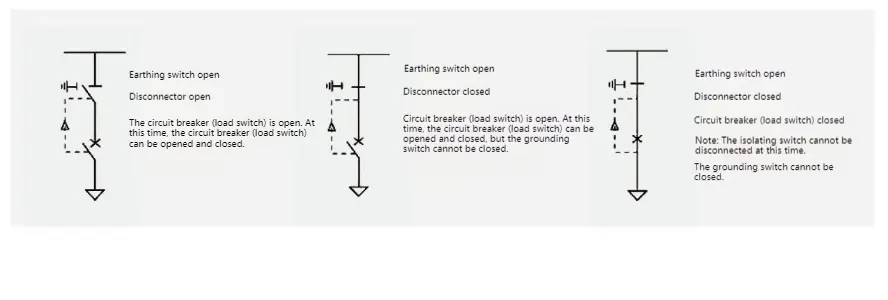

◆ Konum durumu ve kilitleme değiştirme durumunu değiştirin

◆ Çalışma Adımları

Güç İletimi ： Bir devre kesici (yük anahtarı) ile üst ve alt kapıları asın (kapatın) → Bir izolasyon anahtarı ile topraklama anahtarı → Bir güç iletimi ile devre kesici (yük anahtarı) tamamlandı.

Güç Kesimi ： Kesici (Yük Anahtarı) → Disconnector → Topraklama Anahtarı → Breaker (Yük Anahtarı) boşaltılır (açılır) ve kapı karartılmıştır.

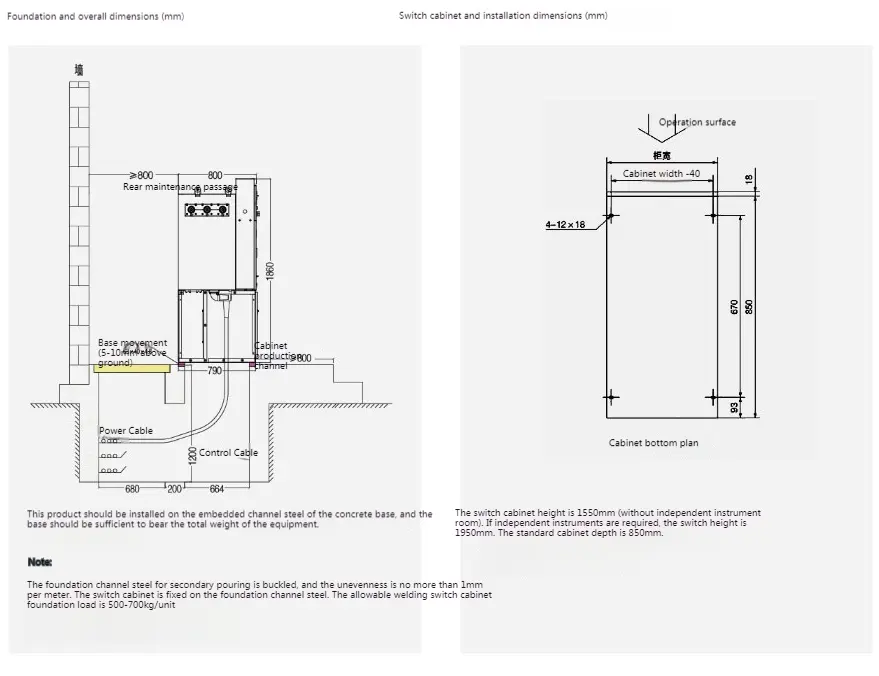

◆ Kurulum talimatları
