AIS şalteri

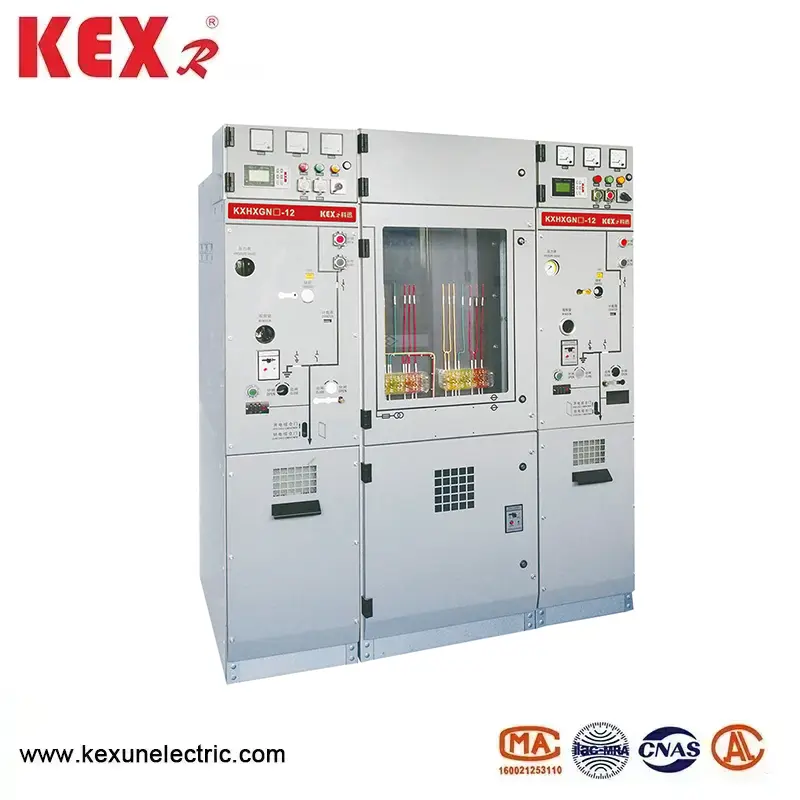

Çin'de bir güç iletim ve dağıtım ekipmanı tedarikçisi olan KEXR tarafından üretilen KXHXGN-12 tipi AIS şalteri, halka ağı güç kaynağı, terminal güç kaynağı ve küçük dağıtım netliği için uygun olan ve dağıtım ağları için uygun olan yalıtım aracı olarak çevre koruma gazı (kuru hava, azot veya karışık gaz gibi) olan 12kV gaz yalıtımlı halka ağ kabinidir (C-GIS).
Model: KXHXGN-12
Marka ： Kexr

Talep Gönder

Ürün Açıklaması

● AIS Switchgear'ın ana özelliği

(1) Çevre Koruma Avantajları

◆ Serbest SFGA'lar: AIS Switchgear, AB F-Gas düzenlemeleri ve Çin'in "çift karbon" politikasına uygun olan kuru hava, azot veya yeni çevre koruma gazı (G, AirPlus®, vb. Gibi) kullanır.

◆ Düşük karbon emisyonu: SF halka ağ kabini ile karşılaştırıldığında, GWP (küresel ısınma potansiyeli) sıfıra yaklaşır.

(2) Yapısal Tasarım

◆ Modüler tasarım: Gelen hat, giden hat, ölçüm ve PT'nin AIS şalt birimi genişletilebilir.

◆ Kapalı yapı: AIS şalterinin koruma seviyesi, toz geçirmez, neme dayanıklı ve yoğunlaşmaya dayanıklı, sert ortam için uygun IP67'ye ulaşır.

◆ Kompakt Boyut: AIS Ring Network Dolaptan daha fazla yer tasarrufu sağlar ve geleneksel SF₆ CBS'den daha çevre dostudur.

(3) Akıllı Seçenekler

Akıllı izleme (DTU, çevrimiçi sıcaklık ölçümü, kısmi deşarj izleme, vb.) Nesnelerin İnterneti (IoT) erişimini desteklemek ve uzaktan çalışma ve bakımını gerçekleştirmek için seçilebilir.

● AIS şalterinin teknik parametreleri

◆ Devre kesici dolabı

Öğe				Birim	Veri
Nominal Voltaj				KV	12
Nominal frekans				Hz	50
Nominal Yalıtım Seviyesi	1 dakika çalışma frekansı dayanıklı Gerilim		Aşama aşaması için	KV	42
			Kırmak		48
	Aydınlatma dürtüsü dayanıklı voltaj （pik）		Aşama aşaması için	KV	75
			Kırmak		85
	1 dakika güç frekansı Yardımcı/kontrol devresinin (zemine) dayanma voltajına dayanma			KV	2
Değerlendirilmiş Akım				A	630
Kısa süreli, akıma dayanan （sanal değer）			Ana devre/topraklama anahtarı	.	25/4s
			Topraklama devresi	.	21.7/4s
Nominal Peak Dayanma Akım			Ana devre/topraklama anahtarı	.	63
			Topraklama devresi	.	54.5
Kısa devre molası akım ve zamanlar				KA/Time	25/30
Nominal Kısa Devre Kapanış Akımı (Zirve)				.	63
Nominal kablo şarj molası akımı				A	25
Kesici O-0.3S-CO-180S-Co'nun nominal çalışma dizisi
Mechnical Life		Kesici /Disconnector		Zaman	10000/3000
IP derecesi		Kapalı kutu			IP67
		Swichgear kabuğu			İp4x
Gaz basıncı		Nominal gaz şarj seviyesi (20 ℃, ölçüm basıncı)		MPa	0.02
		Nominal Gaz Min Firma Seviyesi (20 ℃, ölçüm basıncı)		MPa	0
Sızdırmazlık performansı,		Yıllık sızıntı oranı		%/Yıl	≤0.05

◆ Yük anahtarı dolabı

Öğe			Birim	Veri
Nominal Voltaj			KV	12
Nominal frekans			Hz	50
Nominal Yalıtım Seviyesi	1 dakika çalışma frekansı dayanıklı Gerilim		KV

	Aydınlatma dürtüsü dayanıklı voltaj （pik）		KV

	1 dakika güç frekansı Yardımcı/kontrol devresinin (zemine) dayanma voltajına dayanma		KV	2
Değerlendirilmiş Akım			A	630
Kısa süreli, akıma dayanan （sanal değer）		Ana devre/topraklama anahtarı	.	25/4s
		Topraklama devresi	.	21.7/4s
Nominal Peak Dayanma Akım		Ana devre/topraklama anahtarı	.	63
		Topraklama devresi	.	54.5
Nominal Kısa Devre Kapanış Akımı (Zirve)		Yük Anahtarı/Topraklama Anahtarı	.	63
Akımı kesintiye uğratan aktif yük			A	630
Kesilen akım derecelendirilmiş kapalı döngü			A	630
% 5 dereceli aktif yük kesinti akımı			A	31.5
Nominal kablo şarj molası akımı			A	10
Nominal Aktif Yük Break Süreleri			Zaman	100
Zemin hatası akımı kırılma			A/Time	31.5/10
Çizgilerin ve kabloların şarj akımı, toprak hatası koşulunda bağlantısı kesilir.			A/Time	17.4/10
Mechnical Life	Kesici /Disconnector		A/Time	10000/3000
IP derecesi	Kapalı kutu			IP67
	Swichgear kabuğu			İp4x
Gaz basıncı	Nominal gaz şarj seviyesi (20 ℃, ölçüm basıncı)		MPa	0.02
	Nominal Gaz Min Firma Seviyesi (20 ℃, ölçüm basıncı)		MPa	0
Sızdırmazlık performansı,	Yıllık sızıntı oranı		%/Yıl	≤0.05

● AIS şalterinin uygulama standardı

◆ Yüksek voltajlı şalt ve kontrolgear için GB/T 1022 standartlarının ortak teknik gereksinimleri. ◆ GB/T39063640.5kV AC Metal Kapalı Şalt ve Kontrol Ekipmanı.

◆ GB/T1985 Yüksek voltajlı AC izolasyon anahtarı ve topraklama anahtarı

◆ GB/T38043.6-40.5kV AC Yüksek voltajlı yük anahtarı

◆ GB/T1984 Yüksek voltajlı AC devre kesici

◆ GB/T4208 Kabuk Koruma Seviyesinin IP Kodu

◆ GB/T7354 Kısmi deşarj ölçümü

◆ GB/T311.1 Yalıtım Koordinasyonu Bölüm 1: Tanım, İlkeler ve Kurallar

● AIS anahtarının koşullarını kullanma

◆ Maksimum sıcaklık: +45 santigrat derece;

◆ Minimum sıcaklık: -25 santigrat derece;

◆ Maksimum sıcaklık: (24 saat ortalama) +35 santigrat derece;

◆ Maksimum ortalama bağıl nem (24 saat 1: ≤%95; rakım: ≤ 1500m; sismik kapasite: 8 derece;

◆ Koruma derecesi: Yüklü gövde contası ip67, anahtar kabini kabuğu ip4x ；

◆ Çevredeki hava, aşındırıcı yanıcı gaz ve su buharı ile açıkça kirlenmemelidir.

Sık sık şiddetli bir titreşim yeri yoktur ve sert parçaların altındaki sertlik tasarımı her türlü gereksinimi karşılamaktadır.

GB GB/T3906'nın ötesinde normal çevre koşulları altında kullanıldığında, kullanıcı kexr ile müzakere eder

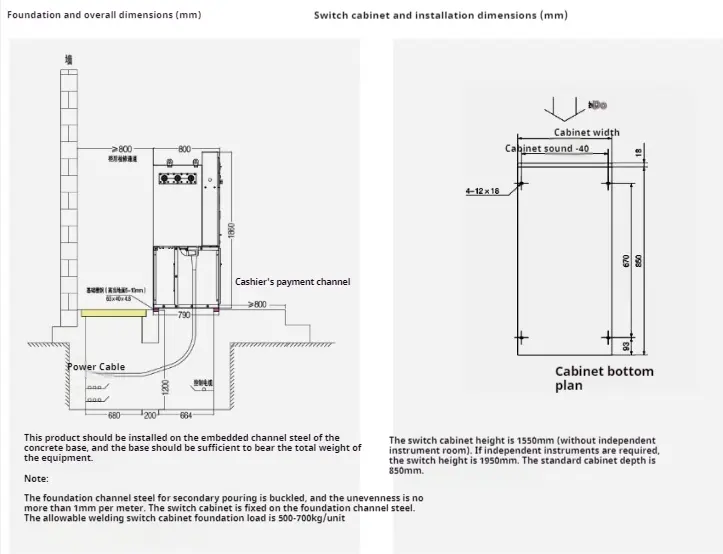

● Kurulum talimatları

Ais Switchgear
