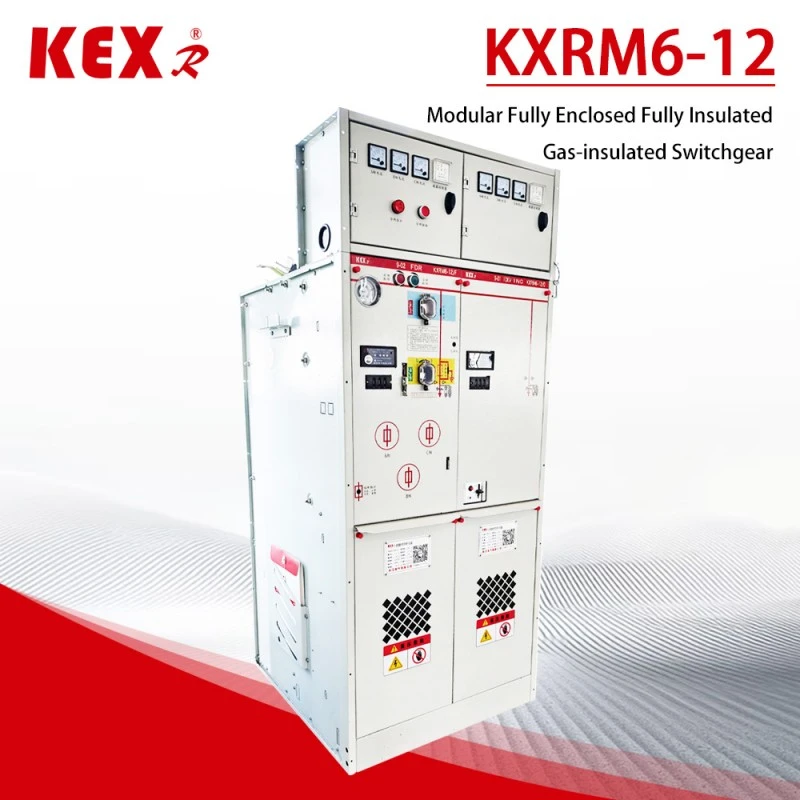

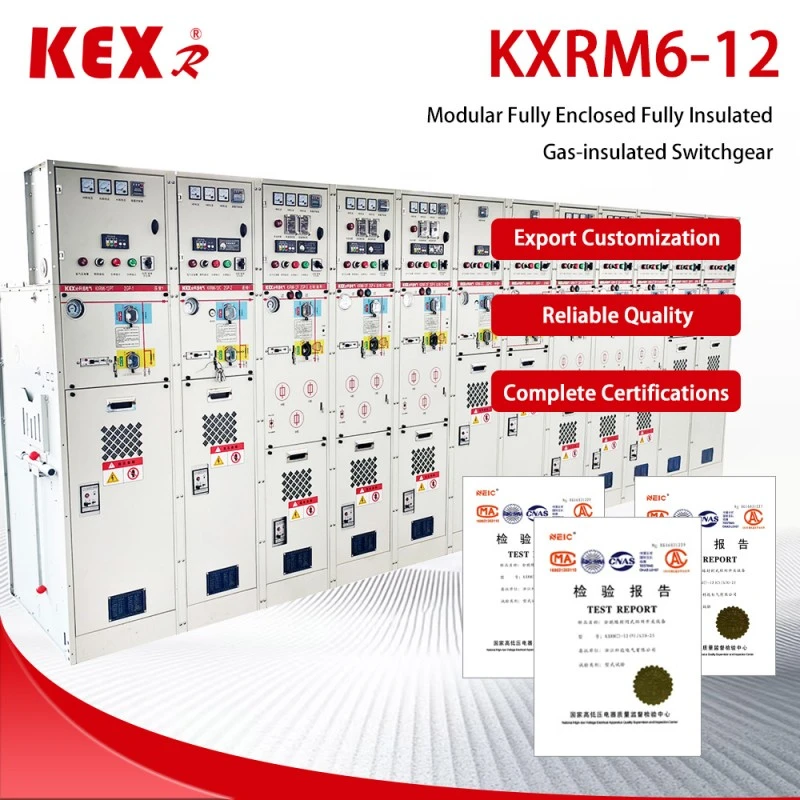

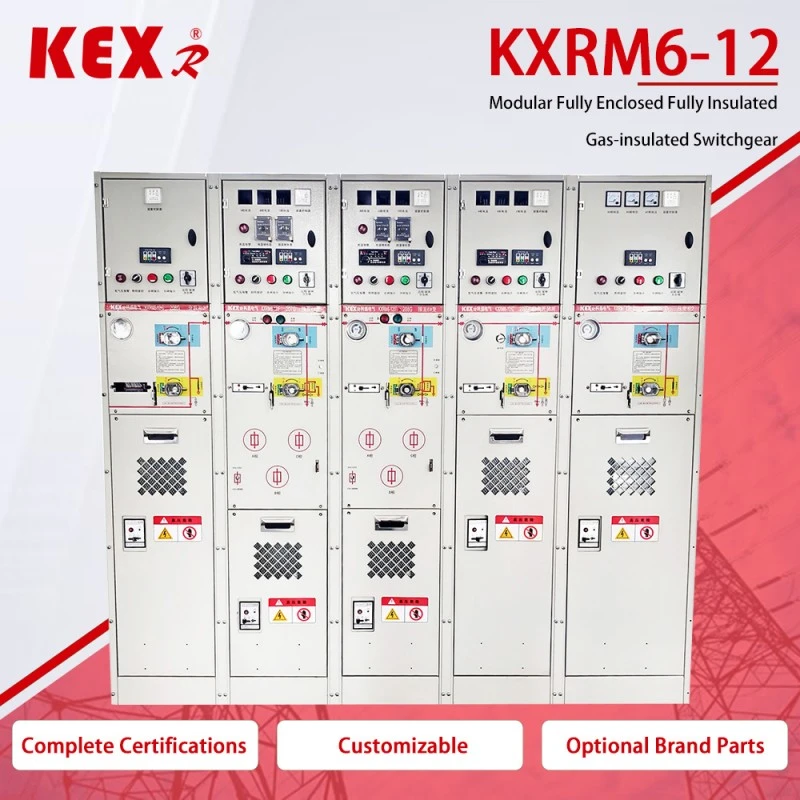

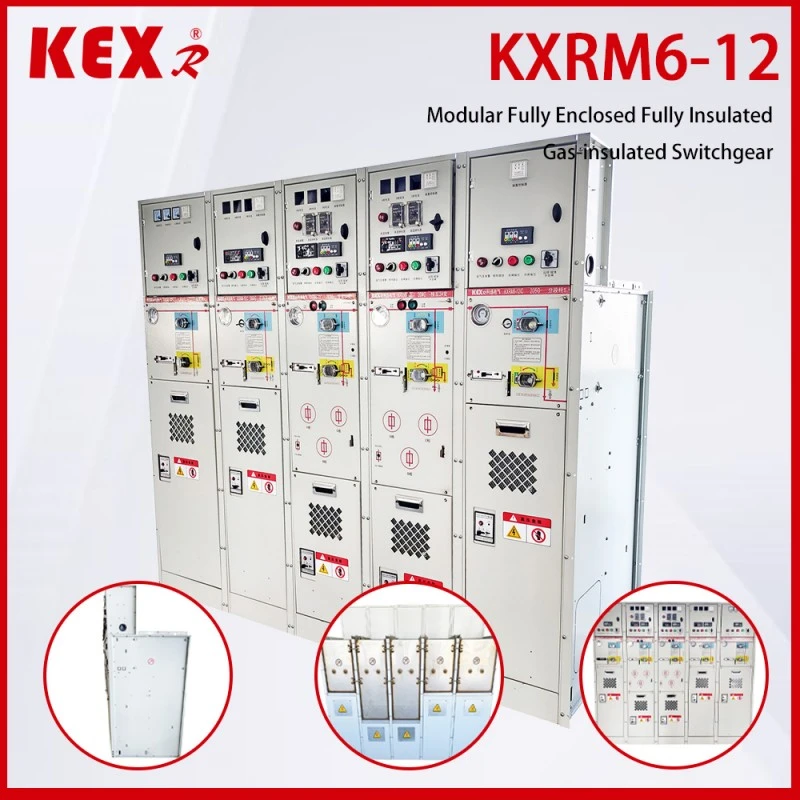

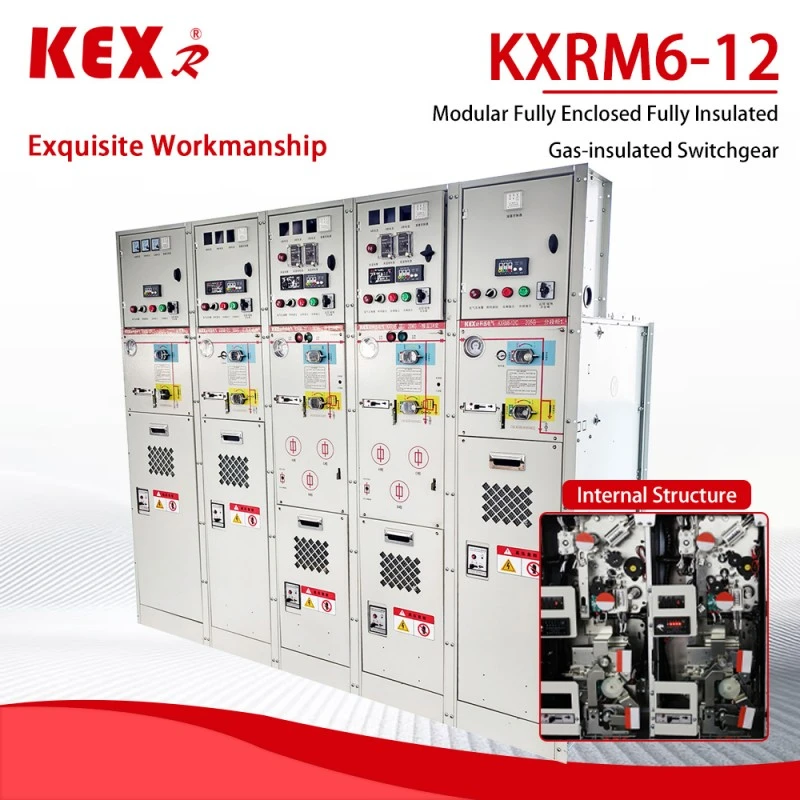

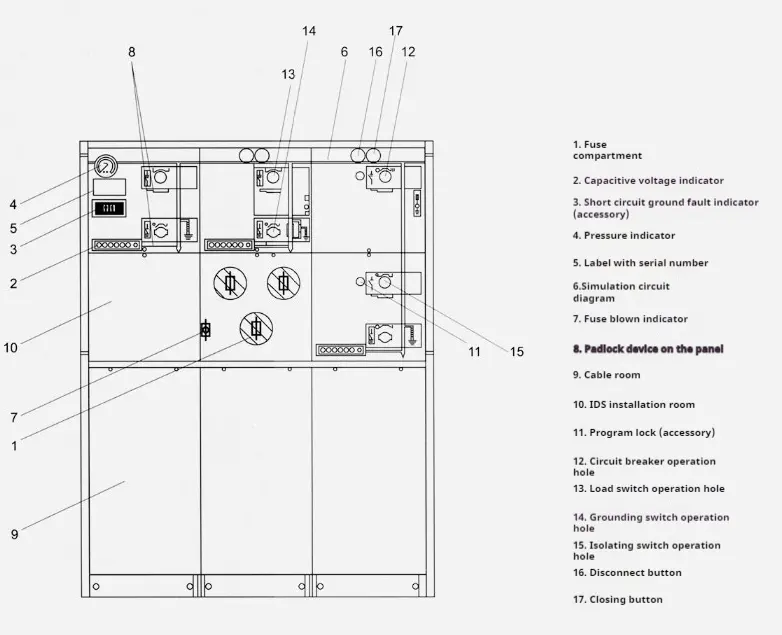

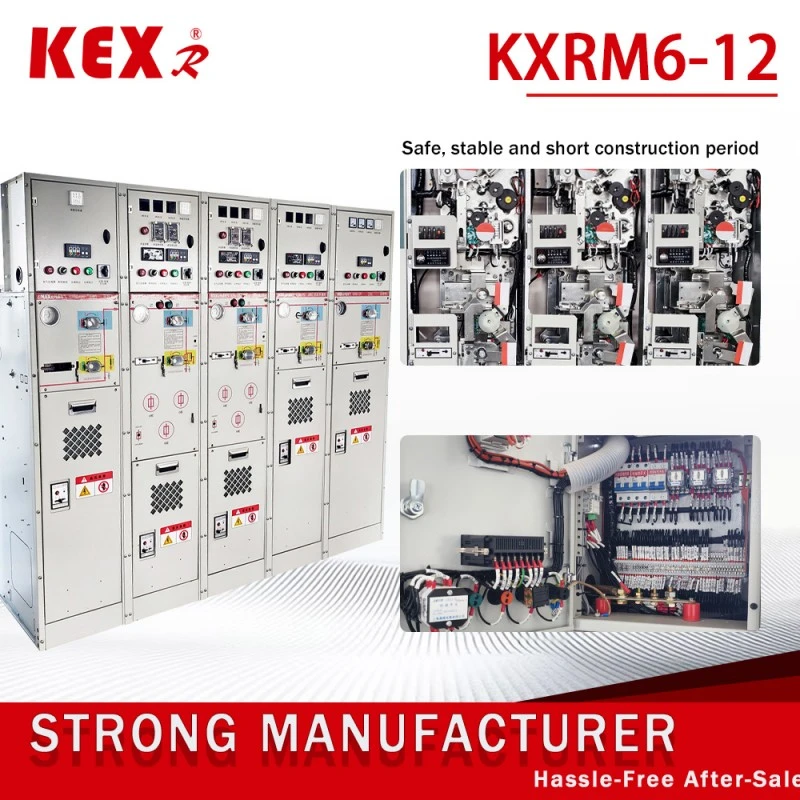

AIS Birimi

●Bileşenler

1.Ampermetre

2.Yoğuşma kontrolörü

3.Mikrobilgisayar koruma cihazı

6.Barometre

7. Şarjlı ekran

8. Arıza göstergesi

9. Elektrikli çalıştırma mekanizması

10. Manuel çalıştırma mekanizması

10. Elektromanyetik kilit

12~13 . Akım trafosu

14.Kablo fişi

15.Gerilim trafosu

16. Alüminyum alaşımlı ısıtma plakası

●KXRM6-12 AIS Ünitesi Kullanım Koşulları

Sıcaklık:+40°C~-40°C

Yükseklik: 1000m'den az

Sahne: nem, toz, tuz polarizasyonu, madenler ve diğer ortamlar.

24 saat içerisinde kısa süreli suya batırılması kullanımı etkilemez.

Not: Rakım daha yüksekse lütfen spesifik rakımı belirtin.

● AIS Biriminin Standartları

KXRM6-12 AIS Birimi aşağıdaki standartları karşılar

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694 vb...

GB3804, GB3906, GB11022 vb...

● AIS Biriminin başlıca avantajları

◆ KXRM 6-12 tipi AIS Ünitesinde SF6 gazı ark söndürme ve izolasyon ortamı olarak kullanılmaktadır.

◆ Anahtar Ünitesi tamamen yalıtılmış ve yalıtılmıştır; Baralar, anahtarlar ve gerilim taşıyan parçalar tamamen paslanmaz çelik muhafaza içine yerleştirilmiştir.

◆ Boşluk 1,4bar SF6 gazıyla doldurulur ve koruma seviyesi IP67'ye ulaşır: anahtar cihazının tamamı dış çevre koşullarından tamamen etkilenmez, bu da kısa süreli suya daldırma gibi aşırı durumlarda bile anahtarın normal çalışmasını sağlayabilir ve ürün bakım gerektirmez.

◆ Anahtar Ünitesi mükemmel bir "beşli önleme" kilitleme cihazına sahiptir ve bu cihaz, insanların yanlış kullanımından kaynaklanabilecek personel ve ekipmanın çalışma arızasını tamamen ortadan kaldırır.

◆ Tüm anahtar Üniteleri, aşırı durumlarda bile operatörlerin kişisel güvenliğini sağlayabilecek güvenilir, emniyetli basınç tahliye kanallarına sahiptir.

◆ Ünite, sabit ünite kombinasyonu ve genişletilebilir ünite kombinasyonuna bölünmüştür.

◆ Ünite genellikle önden girip çıkar ve farklı montaj konumlarına göre yandan da uzatılabilir veya uzatılabilir.

◆ Ünitenin boyutu kurulumu uygundur ve dar alanlı ve kötü çevre koşullarına sahip yerler için uygun olabilir.

◆ Ünite, kullanıcıların farklı ihtiyaçlarına göre elektrikli, uzaktan kumandalı ve izleme cihazlarıyla donatılabilir.

● Temel olarak Teknik parametreler tablosu

NOT¹:Sigortanın nominal akımına bağlıdır

NOT²: Yüksek gerilim sigortasına bağlıdır

● AIS Biriminin her modülü aşağıdaki konfigürasyona sahiptir

▶D Ünite konfigürasyonu Standart konfigürasyon ve özellikler için bkz. "Topraklama Bıçağı Olmayan Kablo Bağlantı Modülü".

▶C Ünitesinin Konfigürasyonu Standart konfigürasyon ve özellikler için "Yük Anahtarı Modülü"ne bakın.

▶F Ünite konfigürasyonu Standart konfigürasyon ve özellikler için "Vakum Anahtarı Modülü"ne bakın.

KX-RM6 AIS Ünitesi standart kombinasyonu aşağıdaki konfigürasyonları da sağlayabilir

▶Gelen buşingin kapasitif voltaj göstergesi

▶Her gaz odası, SF6 yoğunluğunu izlemek için bir basınç göstergesiyle donatılmıştır.

▶Kaldırma pabucu

▶Çalıştırma kolu

Örnek:

□ Yük anahtarı Modül C

○ Standart konfigürasyon ve özellikler

▶630a bara

▶Üç istasyonlu yük/topraklama anahtarı

▶İki bağımsız yük şalterli ve topraklama şalterli çalıştırma millerine sahip üç istasyonlu tek yaylı çalıştırma mekanizması.

▶Yük anahtarı ve topraklama anahtarının konum göstergesi

▶Önden yatay çıkışlı burç, 630A 400 serisi cıvata burçlu.

▶Burcun elektrifikasyonunu gösteren kapasitif voltaj göstergesi

▶Tüm anahtar fonksiyonları için RMU'ya bir asma kilit cihazı takmak uygundur.

▶SF6 gaz basınç göstergesi (her SF6 gaz kutusunda yalnızca bir adet)

▶Topraklama barası

▶Topraklama anahtarı ile kablo odasının ön RMU'su arasında kilitleme

○ İsteğe bağlı yapılandırmalar ve özellikler

▶Ayrılmış veri yolu uzantısı

▶Harici veri yolu

▶Yük şalteri elektrikli çalıştırma mekanizması DC24V/48V/110V/220V; AC 110V/220V;

▶Kısa devre ve toprak arıza göstergesi Ölçme halkası akım trafosu ve ampermetre

▶Ölçüm halkası akım trafosu ve watt-saat ölçer

▶Kablo giriş manşonuna paratoner veya çift kablo başlığı takılabilir.

▶Anahtar kilidi Gelen hat canlı topraklama kilitleme (burç gerilim altındayken topraklama anahtarını kilitleme) AC/DC 110 V/220 V. yardımcı kontak

▶Yük şalteri konumu 2NA+2NK, topraklama anahtarı konumu 2NA+2NK, sinyalli manometre 1NA ve sinyal kontaklı ark söndürücü 1NA.

▶İkincil cihaz şuraya kurulabilir:

▶Anahtar ünitesinin üst kısmında sekonder hat odası, anahtar ünitesinin üst kısmında alçak gerilim kutusu.

□ Yük anahtarı ve sigorta kombine Modül F

○ Standart konfigürasyon ve özellikler

▶630a bara

▶Üç istasyonlu yük şalteri, sigortanın ilk ucu, sigortanın ucundaki topraklama şalterine mekanik olarak bağlanır.

▶İki bağımsız yük şalterli ve topraklama şalterli çalıştırma millerine sahip üç istasyonlu yaylı çalıştırma mekanizması.

▶Yük anahtarı ve topraklama anahtarının konum göstergesi

▶Sigorta tamburu

▶Sigorta yatay olarak yerleştirilmiştir.

▶Sigorta açma göstergesi Önde yatay çıkış burcu, 200 serisi 200A geçmeli burç.

▶Burcun elektrifikasyonunu gösteren kapasitif voltaj göstergesi

▶Tüm anahtar fonksiyonları için RMU'ya bir asma kilit cihazı takmak uygundur.

▶SF6 gaz basınç göstergesi (her SF6 gaz kutusunda yalnızca bir adet)

▶Topraklama barası

▶Trafo koruması için sigorta parametreleri 12KV, maks. 125A, 24KV ve maks. 63A'dır.

▶Topraklama anahtarı ile kablo odasının ön RMU'su arasında kilitleme.

○ İsteğe bağlı yapılandırmalar ve özellikler

▶Ayrılmış bara uzatması

▶Yük anahtarının çalıştırılması için harici veri yolu motoru 24V/48V DC 110V/220V DC/AC.

▶Paralel açma bobini 24V/48V DC 110V/220V DC/AC.

▶Paralel kapama bobini 24V/48V DC 110V/220V DC/AC.

▶Ölçüm halkası akım trafosu ve ampermetre Ölçme halkası akım trafosu ve watt-saat ölçer

▶Gelen hat canlı topraklama kilitleme (burç gerilim altındayken topraklama anahtarını kilitleme) AC/DC 110 V/220 V. yardımcı kontak

▶Yük kapatma konumu 2NA+2NK, topraklama anahtarı konumu 2NA+2NK, sigorta atması 1NA, sinyalli manometre 1NA ve sinyal kontaklı ark söndürücü 1NA.

▶İkincil cihaz, anahtar ünitesinin üst kısmındaki ikincil hat odasına ve anahtar ünitesinin üst kısmındaki alçak gerilim kutusuna monte edilebilir.

□ Sayaç Modülü M

○ Standart konfigürasyon ve özellikler

▶12KV ölçüm ünitesi

▶2 akım trafosu

▶2 gerilim transformatörü

▶GSFR6-12'nin esnek genişletilmiş harici veri yolunu üst giriş ve alt çıkışa bağlamak için 6 adet 400 serisi burçlar kullanılır.

▶PT'yi korumak için alev kesici

▶Alçak basınç bileşeni 1 voltmetre, değiştirme anahtarlı, 1 ampermetre, değiştirme anahtarlı, genişlik x yükseklik x derinlik =696×1806×820mm.

○ İsteğe bağlı yapılandırmalar ve özellikler

▶3 akım trafosu

▶3 gerilim transformatörlü paratoner

▶RMU'nun şarj edildiğini gösteren kapasitif voltaj göstergesi

▶Alçak basınç bileşeni: 1 güç ölçer, 1 reaktif güç ölçer.

□ VCB Modülü CB

○Standart ve İsteğe bağlı yapılandırma ve özellikler

▶1250a/630a busbarın giriş kablosuna paratoner takılıdır.

▶1250a/630a hat koruması için vakumlu devre kesici

▶Akım trafosu

▶Vakumlu devre kesici VD4X0 elektrikle çalıştırılan 10VDC

▶Gerilim trafosu

▶Vakum devre kesicinin üstteki üç istasyonlu izolasyon/topraklama anahtarı olan UXO'nun elektrikli çalışması. ▶Koruma ve kontrol ünitesi REF542plus (koruyucu CT'li)

▶Şönt açma bobini 110V/220V DC

▶Kapama bobini 110V/220VDC

▶Önde yatay olarak düzenlenmiş 1250A/630A çıkış burcunun 400 serisi cıvata burcu.

▶Burcun Canlı Olduğunu Göstermek için Kapasitif Gerilim Göstergesi 1250A/630A'nın Ayrılmış Veri Yolu Uzantısı

▶SF6 gaz basınç göstergesi (her SF6 gaz kutusunda yalnızca bir adet) Genişlik x yükseklik x derinlik = 696× 1806× 781 mm. ▶Açma-kapama sırası: O-0.3s-CO-180s-CO.

▶Gaz basınç sensörü

□ İsteğe bağlı aksesuarlar

1. Yardımcı kontak Tüm yük anahtarları ve devre kesiciler, anahtar konumunu gösteren 2NA+2NK ile donatılabilir. Transformatör anahtarına ve devre kesiciye paralel bir açma bobini (AC veya DC) takılabilir ve düşük voltaj kontrol bileşeni, ön RMU'nun arkasında bulunur.

2. Gerilim göstergesi Kapasitif gerilim göstergesi bushingin şarjlı olup olmadığını gösterir ve üzerinde bulunan soket nükleer faz için kullanılabilir.

3. Kısa devre ve toprak arıza göstergesi Arıza tespitini kolaylaştırmak amacıyla, kablo anahtar modülü, basit arıza tespitine yönelik kısa devre ve topraklama arıza göstergeleri ile donatılabilir.

4. Elektrikle çalıştırma Kablo anahtar ünitesi ve transformatör ünitesinin manuel çalıştırma mekanizması için standart bir şemadır. Ayrıca elektrikli bir çalıştırma mekanizması kurmayı da seçebilirsiniz. Kablo anahtarları, vakumlu devre kesiciler ve topraklama anahtarlarının tümü ön RMU'nun arkasında bulunan mekanizmalar tarafından çalıştırılır. Tüm anahtarlar ve devre kesiciler, çalıştırma koluyla çalıştırılabilir (standart konfigürasyon) veya motorlu çalıştırma mekanizmasıyla (aksesuarlar) donatılabilir. Ancak topraklama anahtarı yalnızca manuel olarak çalıştırılabilmekte olup, arıza akımını kapatabilecek bir mekanizma yapılandırılmıştır. Elektrikli çalıştırma mekanizması kademeli olarak kolaylıkla gerçekleştirilebilmektedir.

5. Kablo bağlantısı DIN47636'ya uygun standart burçlar takılıdır. Tüm geçit izolatörleri yerden aynı yüksekliğe sahiptir ve kablo odası kapak plakası ile korunmaktadır. Bazı kapak plakaları topraklama anahtarına kilitlenebildiği gibi, çift kablo gelen hatlar için özel çift kablo odası kapak plakaları da kullanılabilmektedir.

6. Basınç göstergesi Genellikle bir basınç göstergesinden oluşan bir basınç göstergesi ile donatılmıştır. Ayrıca basınç düşüşünü belirtmek için elektrik kontakları da sağlanabilir.

7. Tuş kilidi Devre kesiciler, yük şalterleri ve topraklama şalterleri için tuş kilitleri takılabilir. Devre kesiciler, yük anahtarları ve topraklama anahtarları için uygun kilitli yarı koruma ile donatılabilir.

8. Ark kesici Tüm halka ağ üniteleri ark tutucularla donatılabilir. İçeride ark oluştuğunda D, DE ve V modülleri dahil olmak üzere gelen bushing üzerindeki ark tutucular otomatik olarak kapanacaktır ve tüm kablo modülleri ark tutucu ile donatılabilmektedir. Üniteyle birlikte sipariş vermeleri gerekir ve değiştiremezler. Bu yöntemle ark söndürücünün etkisi gösterilebilir ve SF6 Ünitesindeki elektrik kontakları ön RMU'nun arkasındaki terminale bağlanır.

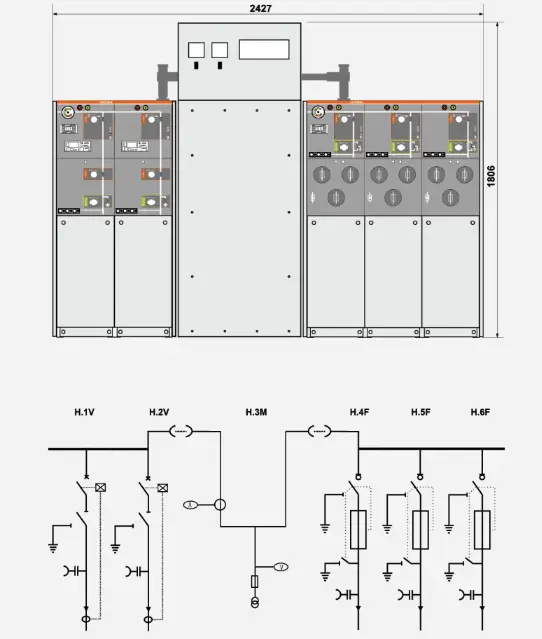

● Şema örneği

◆ Şema 1 SA+CCF+

Veriyoluna paratoner takın ve genişletilmesi için bırakın.

Not: RMU birimlerinin sayısı 3'ten az olmayacaktır.

◆ Şema 2 CCF+

Gelen hatta paratoner takın ve genişlemeyi yedekleyin.

◆ Şema 3 K+E+FFF

Yüksek gerilim tarafı hesaplaması

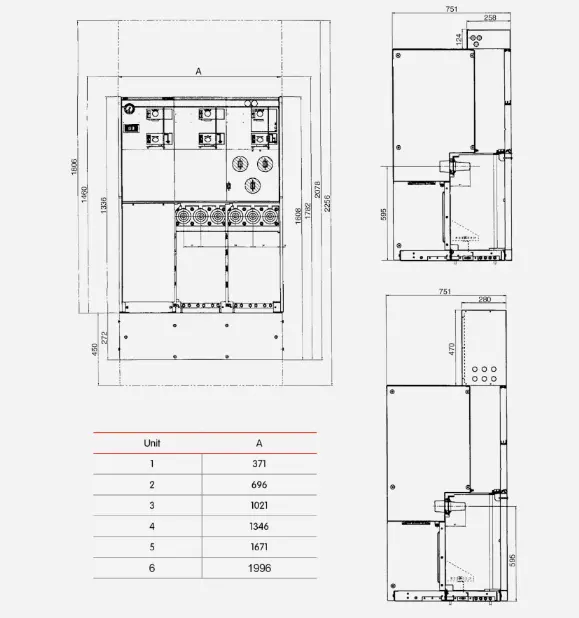

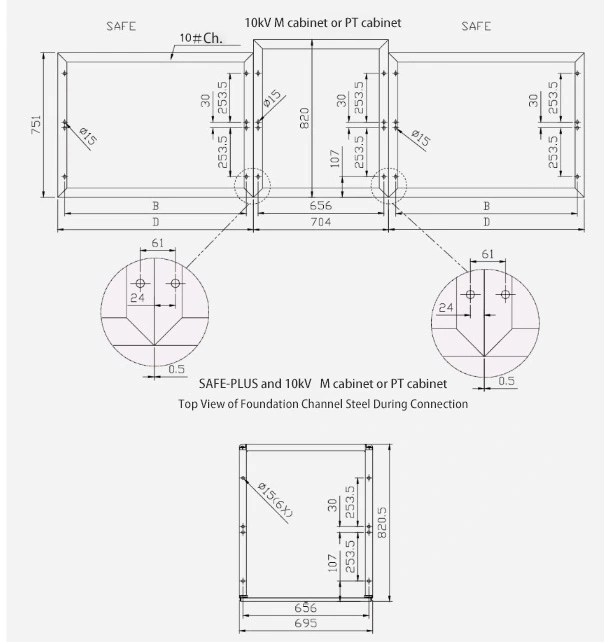

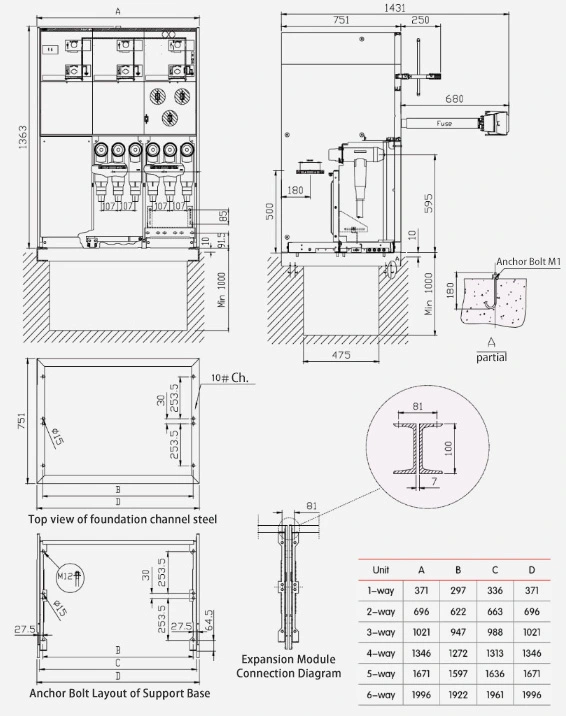

● KXRM6-12 AIS Biriminin yapı ve boyut tabloları
