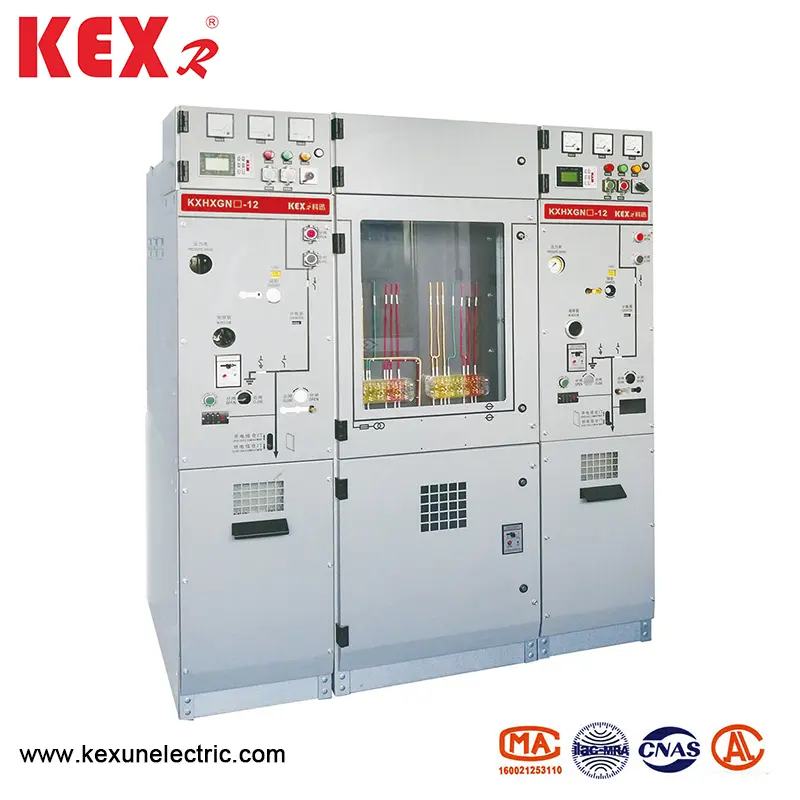

Yüksek Voltajlı Halka Net Dolabı
Çin'de iyi bilinen yüksek voltajlı halka net kabini üreticisi olan Kexun'un HXGN (H) □ -12 Serisi ürünleri, basit yapı, esnek çalışma, güvenilir kilitleme ve uygun kurulum özelliklerine sahiptir ve farklı uygulamalar ve farklı kullanıcılar için tatmin edici teknik çözümler sağlayabilir.
Model: HXGN (H) □ -12
Marka: Kexr
Model: HXGN (H) □ -12
Marka: Kexr
● Ürüne genel bakış
Kexun tarafından yapılan yüksek voltajlı yüzük net kabini, sürekli değişen pazar talebini karşılamak ve aynı zamanda güç şebekesi istihbaratının gereksinimlerini karşılamak için gelişmiş algılama teknolojisi, bilgi teknolojisi ve basit ve esnek konfigürasyon planını benimser.
HXGN (H) □ -12 Tip Yüksek Voltaj Halkası Net Kabini, endüstriyel ve sivil kablo halkası ağları ve dağıtım ağı terminali projeleri için uygundur. Elektrik enerjisinin kabulü ve dağılımı olarak, özellikle kentsel yerleşim alanlarında güç dağılımı, küçük ikincil trafo merkezleri, anahtarlama istasyonları, kablo şubesi kutusu, kutu tipi trafo merkezleri, endüstriyel ve madencilik işletmeleri, alışveriş merkezleri, havaalanları, metrolar, rüzgar enerjisi üretimi, hastaneler, stadyumlar, demiryolları, tüneller ve diğer yerlerde uygundur.
HXGN (H) □ -12, ilgili ulusal standartlar, elektrik enerjisi endüstrisi standartları, uluslararası standartlar ve diğer standartların gereksinimlerini karşılamaktadır. Anahtarları ve ana elektrik bileşenleri entegre modüllerdir ve fazlar arasındaki iletken parçalar katı yalıtım ile kapsüllenir. Korumalı kablo konektörleri harici kablolama için kullanılır ve işlevsel birimlerin veriyollarını bağlamak için korumalı yalıtımlı veriyoller kullanılır. Bu nedenle, kullanım güvenliği büyük ölçüde geliştirilmiştir. Aynı zamanda, çalışma mekanizması yay mekanizmasını benimser ve mekanik ömrü 10000 kattan fazladır. Tüm işletim veri ve ekipman durumu uzaktan izlenebilir ve gözetimsiz. Üstün bir güç dağıtım cihazıdır.
Ekonomik ve pratik bir güç kaynağı ünitesi oluşturmak için kabinde aşağıdaki birimler seçilebilir: vakum devre kesici ünitesi (630A, 20-25ka); Vakum yük anahtarı ünitesi (630, 20-25ka).
● Teknik parametre tabloları
◆ Kırıcı dolabı
|
Öğe |
Birim |
Veri |
||
|
Nominal Voltaj |
KV |
12 |
||
|
Nominal frekans |
Hz |
50 |
||
|
Nominal Yökme Seviyesi |
1 dakika güç frekansı dayanıklı voltaj |
Zemin, alternatif |
KV |
42 |
|
İzolasyon kırığı |
48 |
|||
|
Yıldırım dürtüsü dayanıklı voltaj (zirve) |
Zemin, alternatif |
KV |
75 |
|
|
İzolasyon kırığı |
85 |
|||
|
1 dakika güç frekansı Kontrol döngüsüne dayanma voltajı (zemine) |
KV |
2 |
||
|
Değerlendirilmiş Akım |
A |
630 |
||
|
Kısa vadeli Dayanak Akım (sanal değer) |
Ana devre/topraklama anahtarı |
. |
24/4s |
|
|
Topraklama Bağlantı Döngüsü |
. |
21.7/4s |
||
|
Nominal Peak Dayanma Akım |
Ana devre/topraklama anahtarı |
. |
63 |
|
|
Topraklama Bağlantı Döngüsü |
. |
54.5 |
||
|
Kısa devre kırma akımı ve zamanlar derecelendirilmiş |
KA/Time |
25/30 |
||
|
Dereceli kısa devre kapanış akımı (zirve) |
. |
63 |
||
|
Nominal kablo şarjı kırma akımı |
A |
25 |
||
|
Devre kesicinin nominal çalışması |
|
0-0.3s-Co-180S-Co |
||
|
Mekanik Yaşam |
Devre kırılması /izolasyon anahtarı |
Zaman |
10000/3000 |
|
|
IP derecesi |
Kapalı kutu |
|
IP67 |
|
|
Anahtar kabuğu |
|
İp4x |
||
|
Gaz basıncı |
Nominal gaz şarj seviyesi (20 ℃, ölçüm basıncı) |
MPa |
0.02 |
|
|
Nominal Gaz min fonksiyon seviyesi (20 ℃, ölçüm basıncı) |
MPa |
0 |
||
|
Mühürlenebilirlik |
Yıllık sızıntı oranı |
%/Yıl |
≤0.05 |
|
◆ Yük anahtarı dolabı
|
Öğe |
Birim |
Veri |
||
|
Nominal Voltaj |
KV |
12 |
||
|
Nominal frekans |
Hz |
50 |
||
|
Nominal Yökme Seviyesi |
1 dakika güç frekansı dayanıklı voltaj |
|
KV |
|
|
|
|
|||
|
Yıldırım dürtüsü dayanıklı voltaj (zirve) |
|
KV |
|
|
|
|
|
|||
|
1 dakika güç frekansı Kontrol döngüsüne dayanma voltajı (zemine) |
KV |
2 |
||
|
Değerlendirilmiş Akım |
A |
630 |
||
|
Kısa vadeli Dayanak Akım (sanal değer) |
Ana devre/topraklama anahtarı |
. |
24/4s |
|
|
Topraklama Bağlantı Döngüsü |
. |
21.7/4s |
||
|
Nominal Peak Dayanma Akım |
Ana devre/topraklama anahtarı |
. |
63 |
|
|
Topraklama Bağlantı Döngüsü |
. |
54.5 |
||
|
Dereceli kısa devre kapanış akımı (zirve) |
Yük Anahtarı/Toprak Anahtarı |
. |
63 |
|
|
Akımı kesintiye uğratan aktif yük |
A |
630 |
||
|
Kesilen akım derecelendirilmiş kapalı döngü |
A |
630 |
||
|
%5 dereceli aktif yük kesinti akımı |
A |
31.5 |
||
|
Nominal kablo şarjı kırma akımı |
A |
10 |
||
|
Nominal Aktif Yük Kırma Süreleri |
Zaman |
100 |
||
|
Zemin hatası akımı kırılma |
A/Time |
31.5/10 |
||
|
Devre ve Kablo Şarjı Akım Kesintisi Zemin arızası akımı altında. |
A/Time |
17.4/10 |
||
|
Mekanik Yaşam |
Devre kırılması /izolasyon anahtarı |
Zaman |
10000/3000 |
|
|
IP derecesi |
Kapalı kutu |
|
IP67 |
|
|
Anahtar kabuğu |
|
İp4x |
||
|
Gaz basıncı |
Nominal gaz şarj seviyesi (20 ℃, ölçüm basıncı) |
MPa |
0.02 |
|
|
Nominal Gaz min fonksiyon seviyesi (20 ℃, ölçüm basıncı) |
MPa |
0 |
||
|
Mühürlenebilirlik |
Yıllık sızıntı oranı |
%/Yıl |
≤0.05 |
|

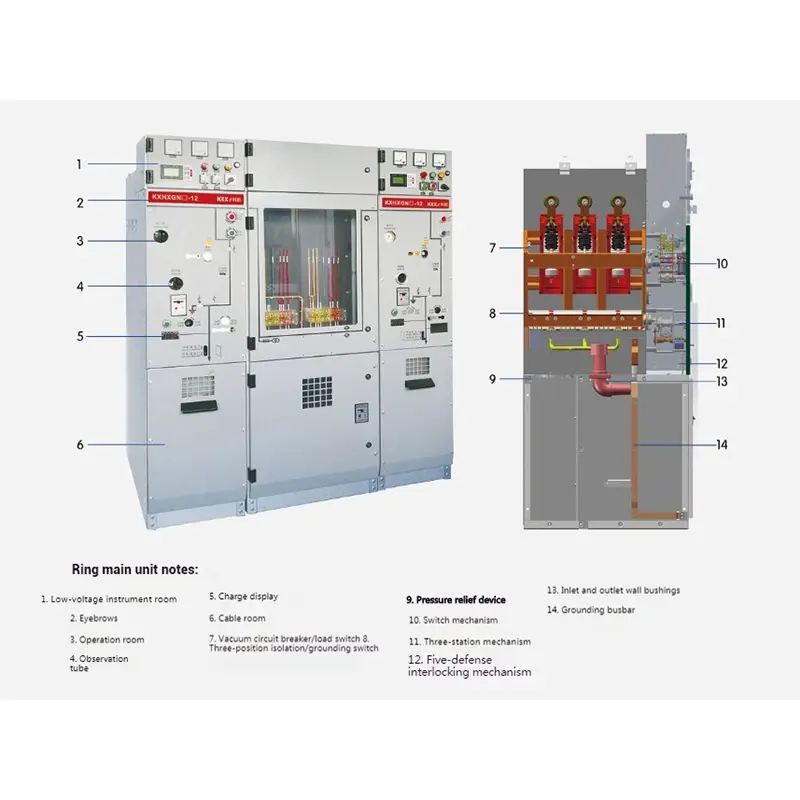

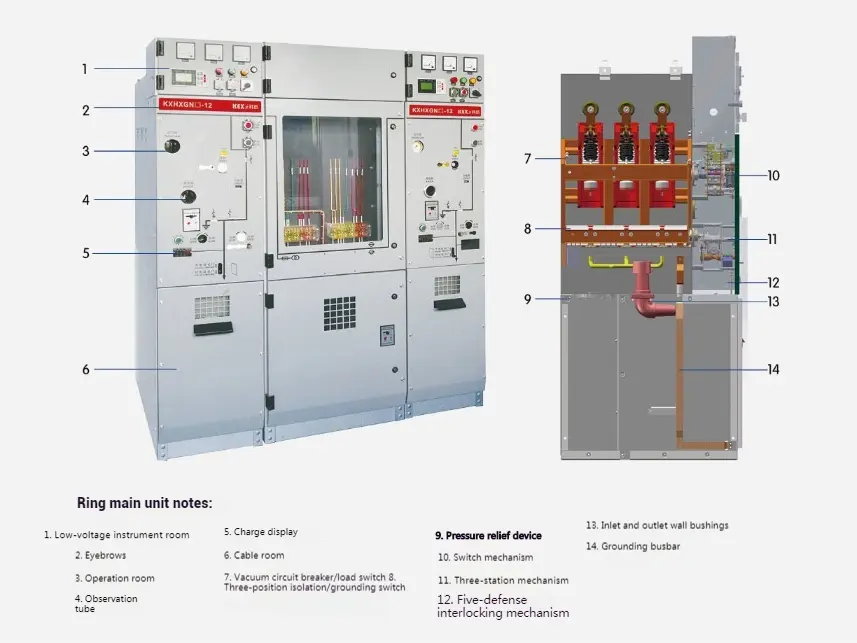

● Ürün yapısı

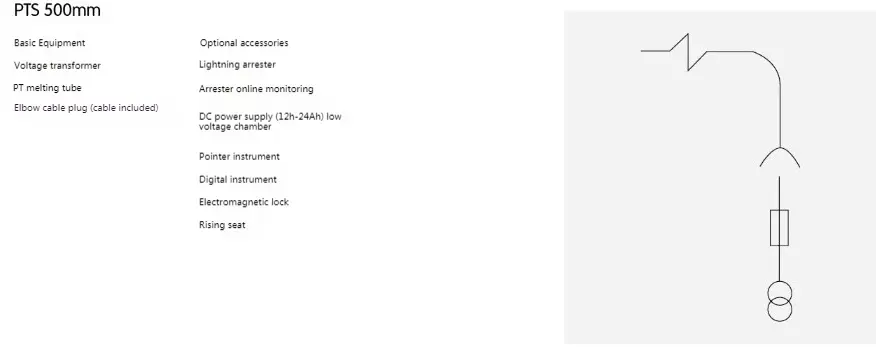

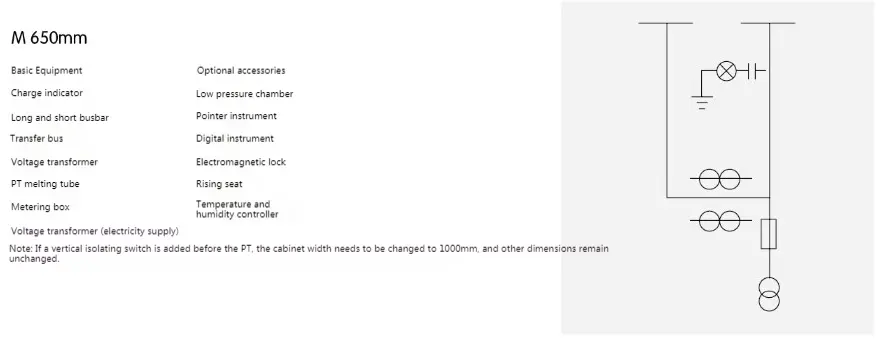

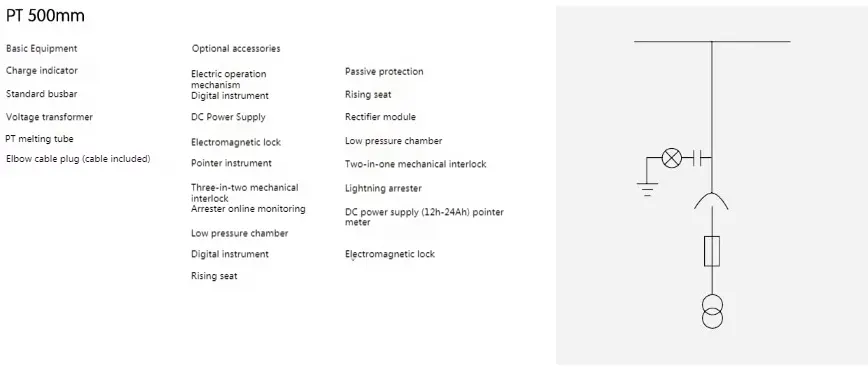

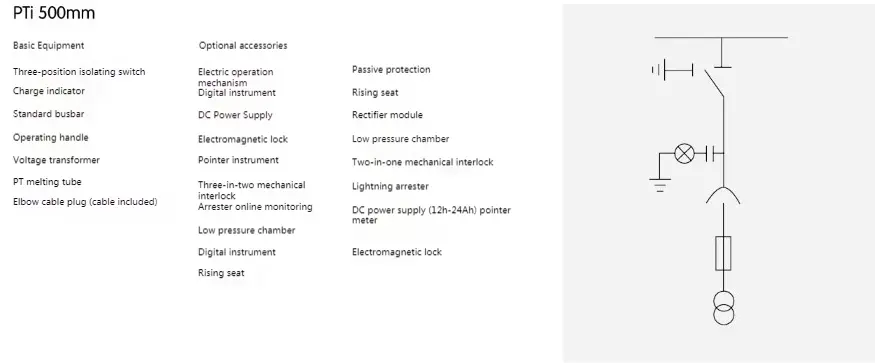

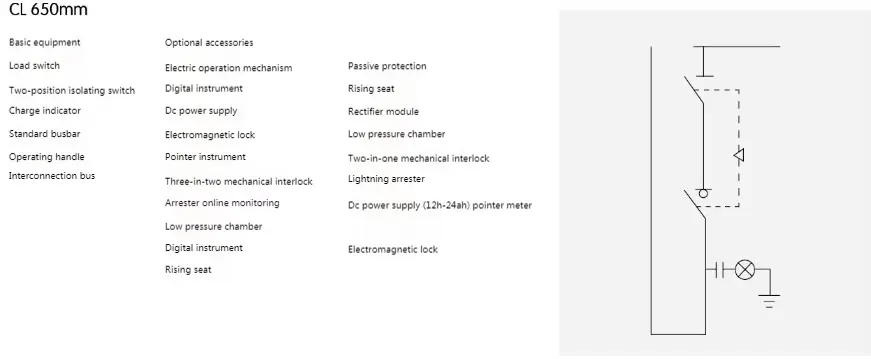

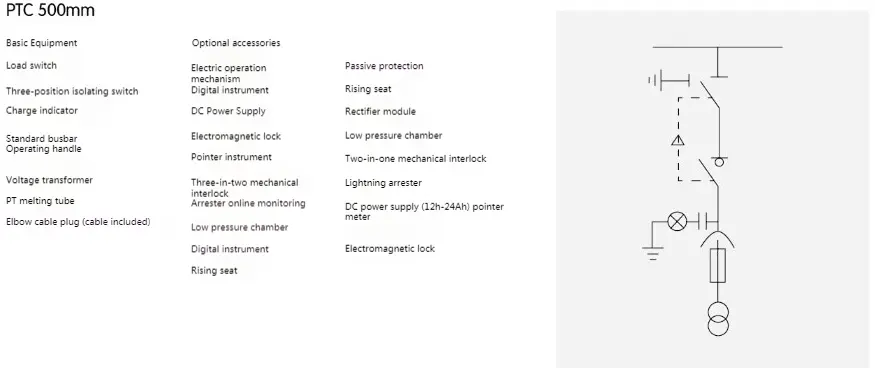

● Yüksek voltajlı halka net kabinin tahsis planı

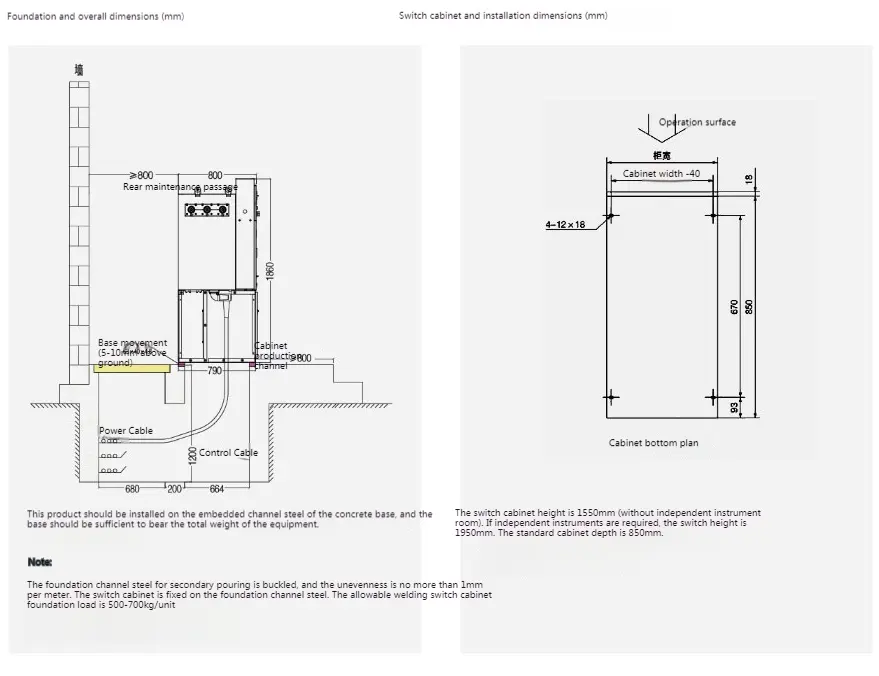

◆ Kurulum talimatları
