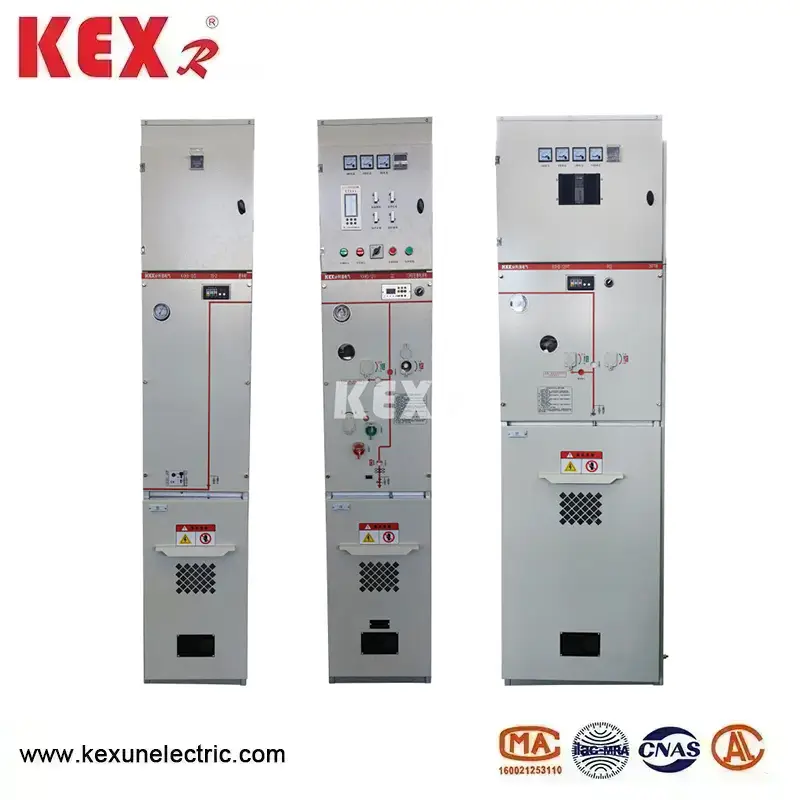

Çevre Dostu Gaz Yalıtımlı Şalt Kabini
Çin fabrikası Kexun Electric Co., Ltd tarafından üretilen Çevre Dostu Gaz Yalıtımlı Şalt Kabini, basit yapı, esnek çalışma, güvenilir kilitleme ve rahat kurulum özelliklerine sahiptir ve özellikle kentsel yerleşim alanlarında, küçük ikincil trafo merkezlerinde, anahtarlama istasyonlarında güç dağıtımı için uygundur. kablo branşman kutusu, kutu tipi trafo merkezleri, sanayi ve madencilik işletmeleri, alışveriş merkezleri, havaalanları, metrolar, rüzgar enerjisi üretimi, hastaneler, stadyumlar, demiryolları, tüneller ve diğer yerler.
Modeli: KXHB-12
Marka: KEXR
Modeli: KXHB-12
Marka: KEXR

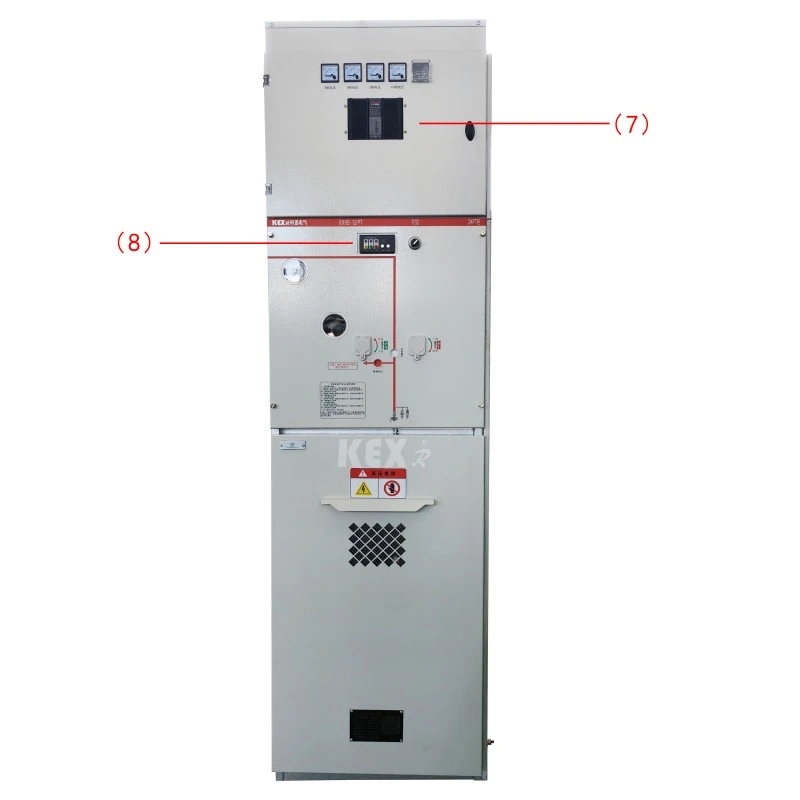

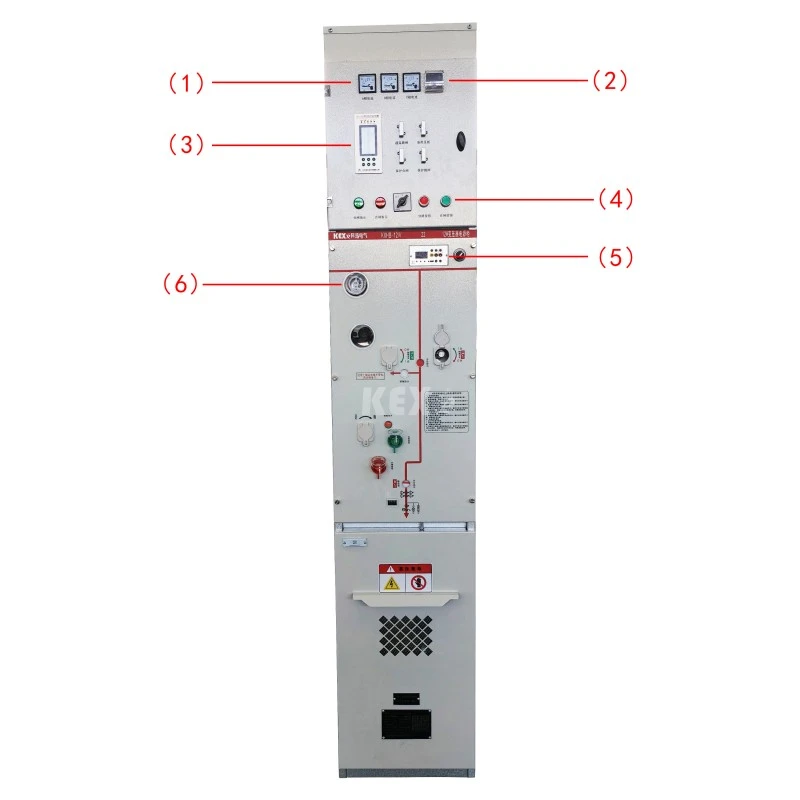

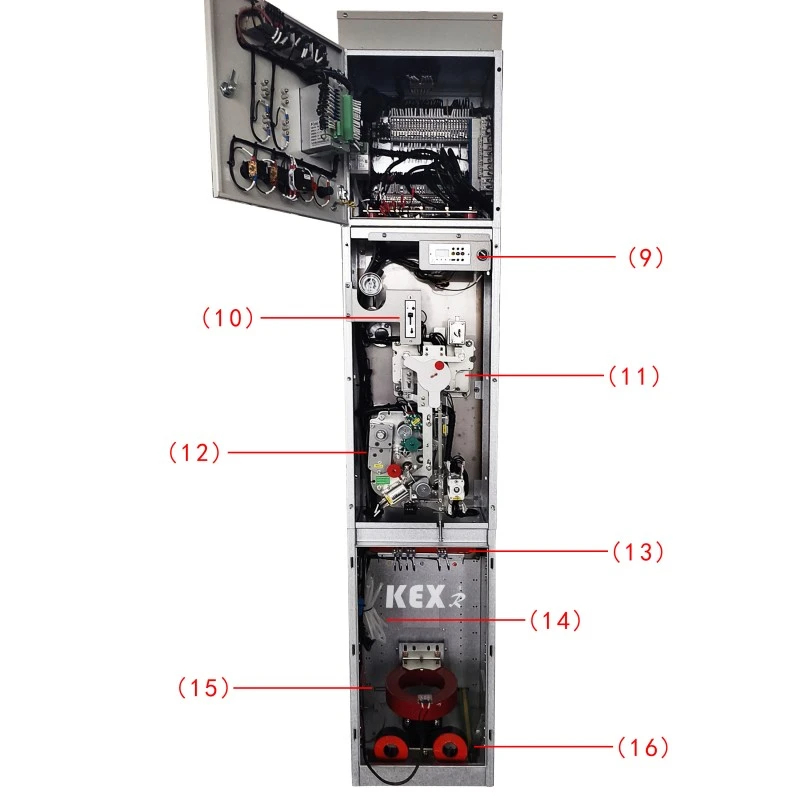

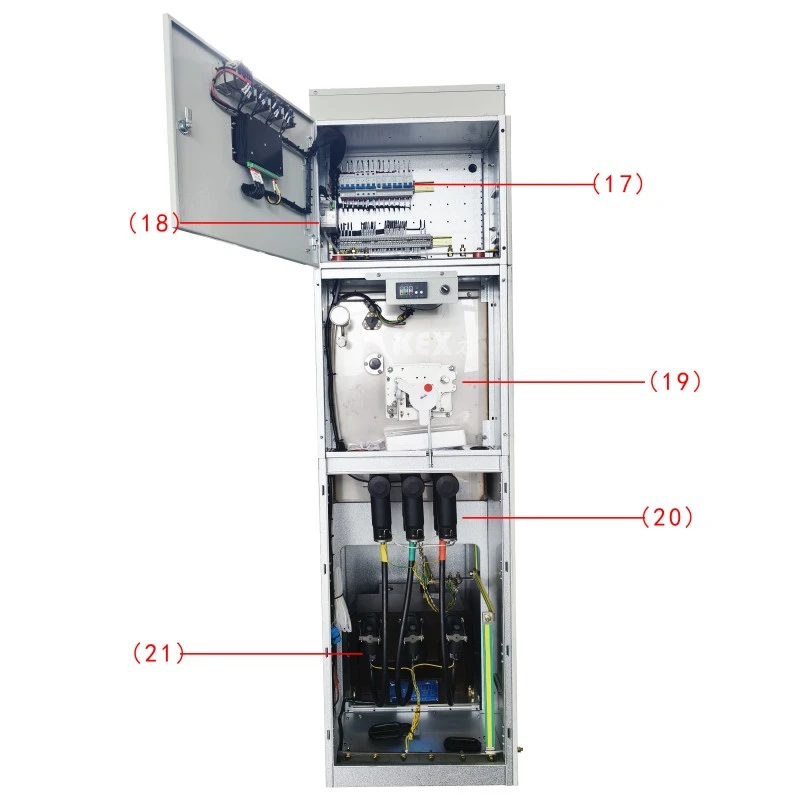

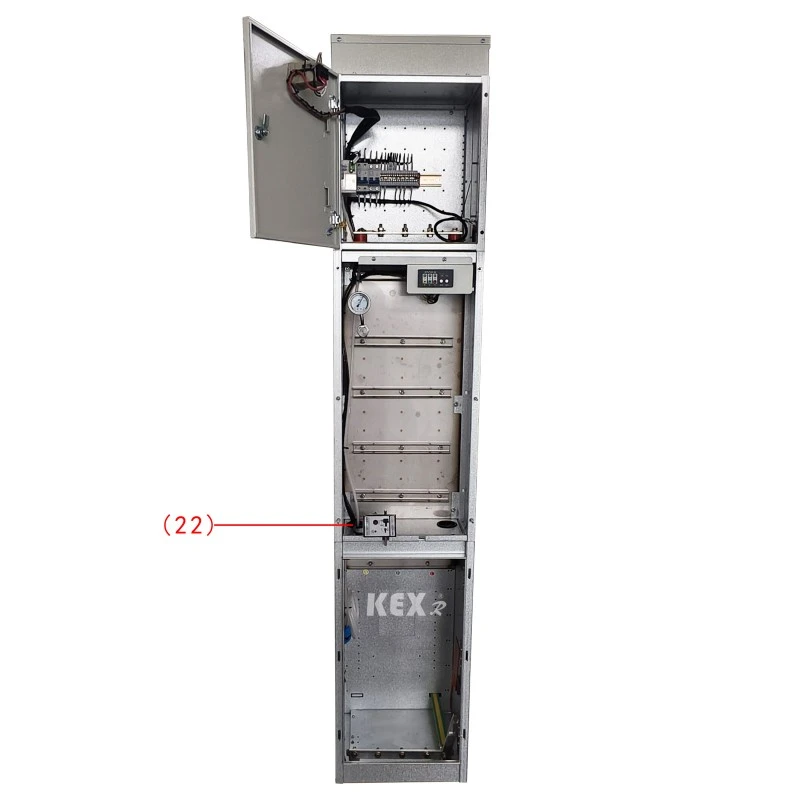

●Bileşenler

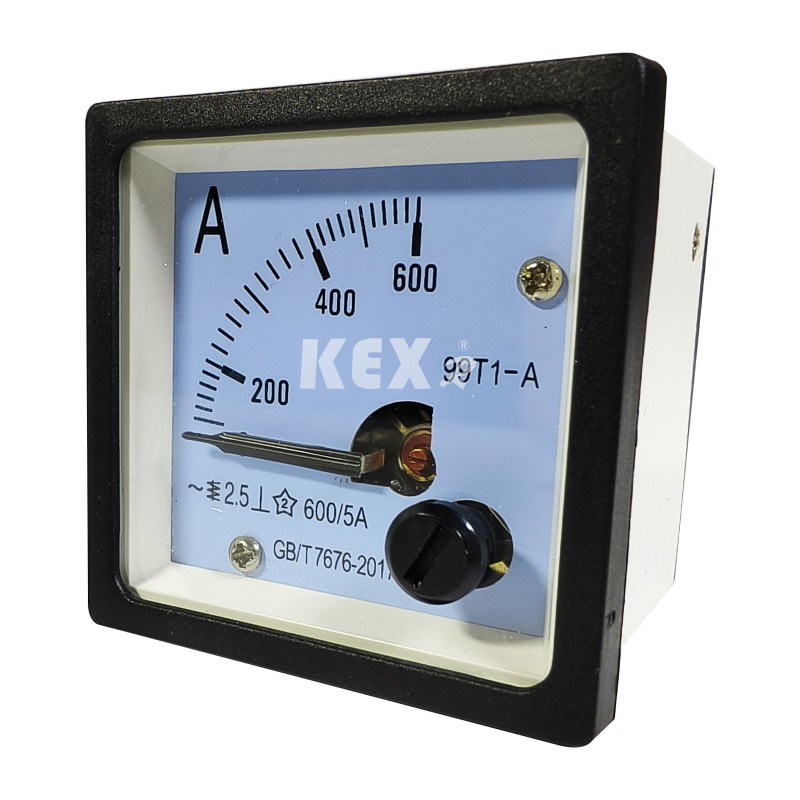

1.Ampermetre

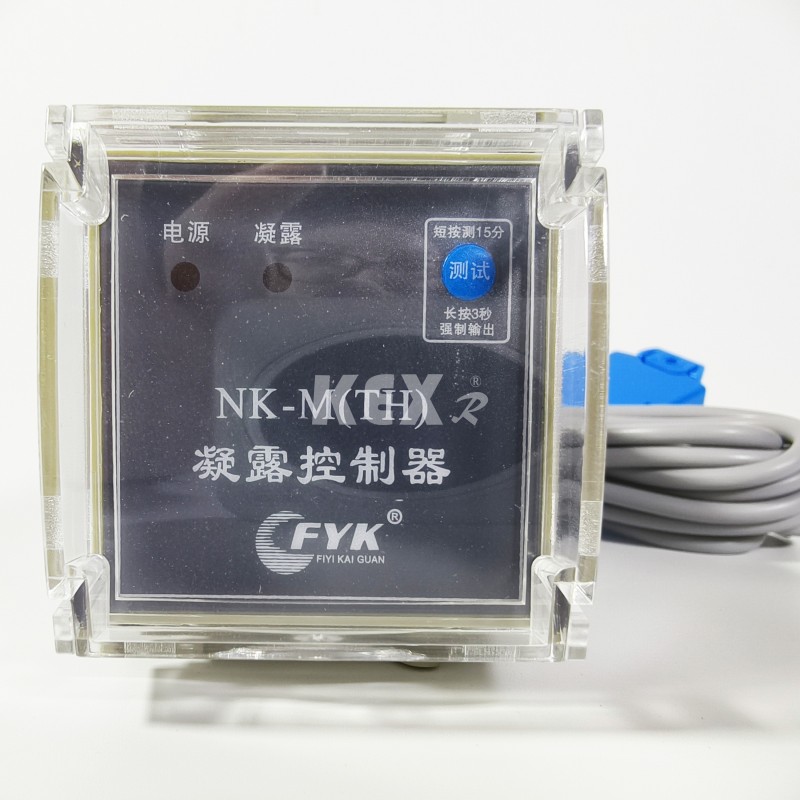

2.Yoğuşma kontrolörü

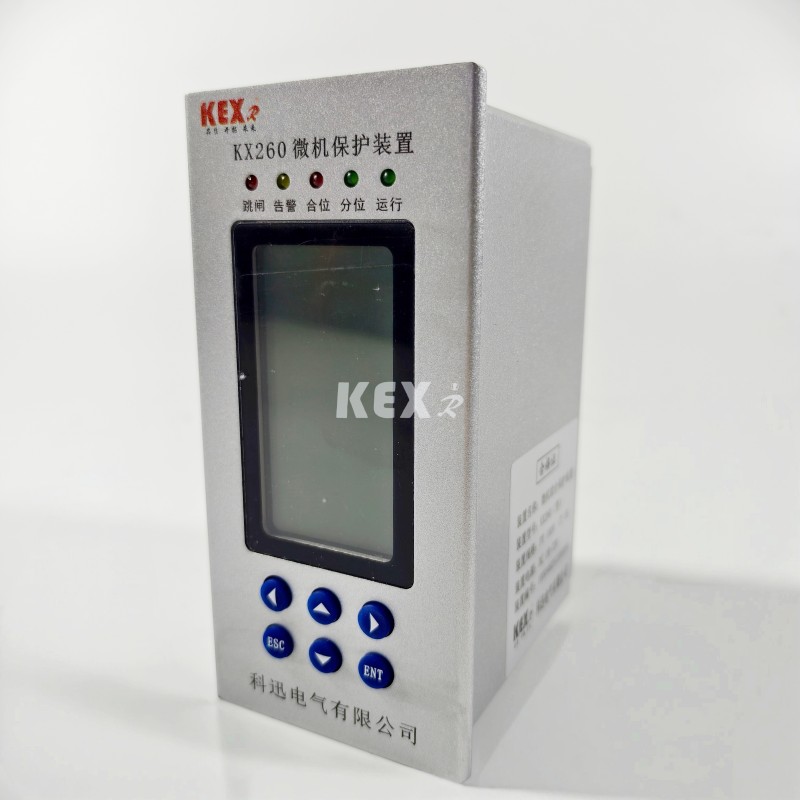

3.Mikrobilgisayar koruma cihazı

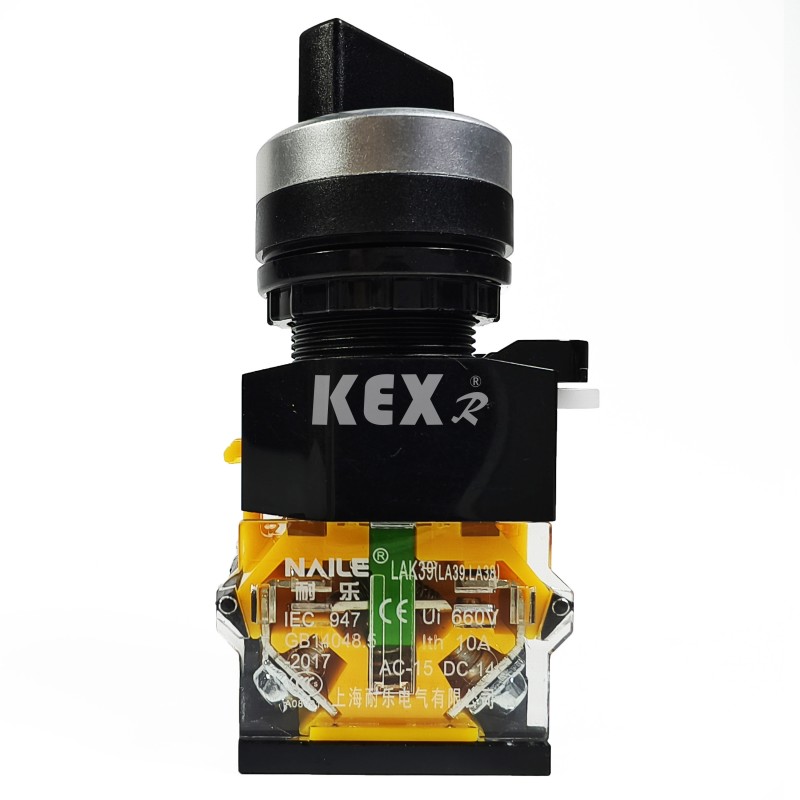

4. Düğme

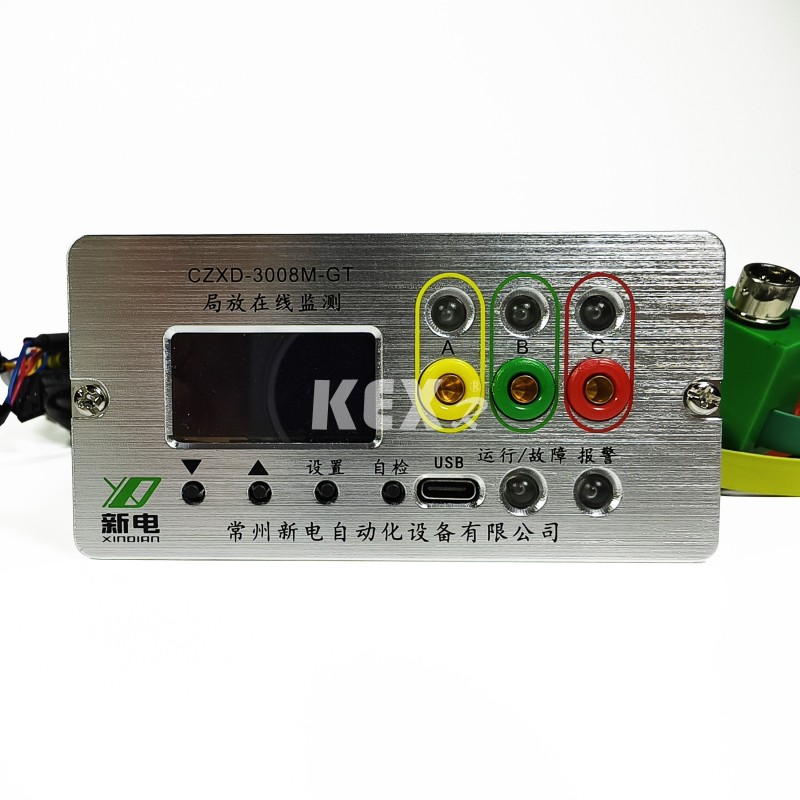

5.Kısmi deşarj dedektörü

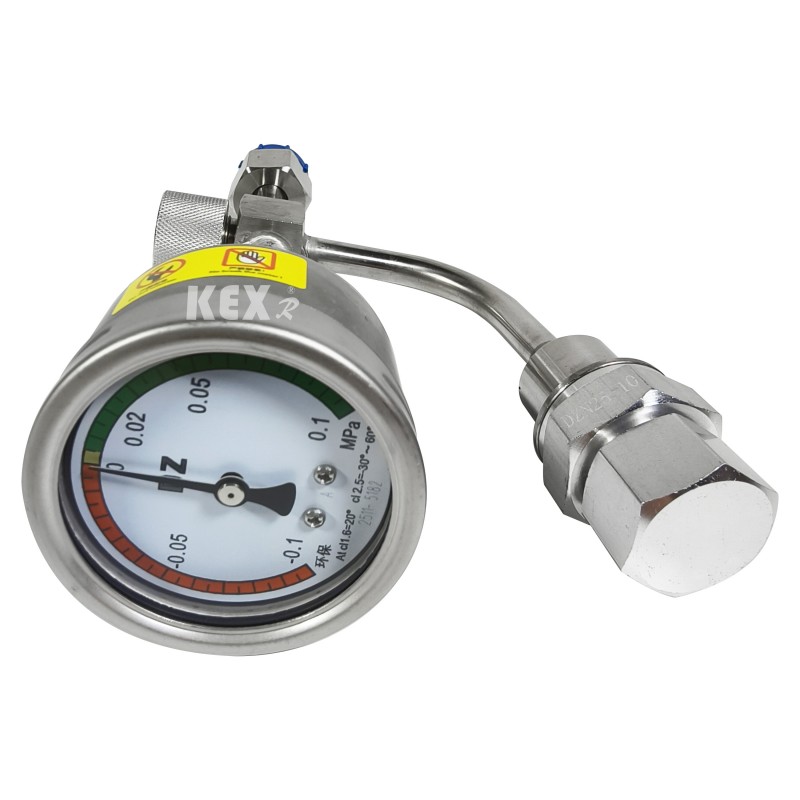

6.Barometre

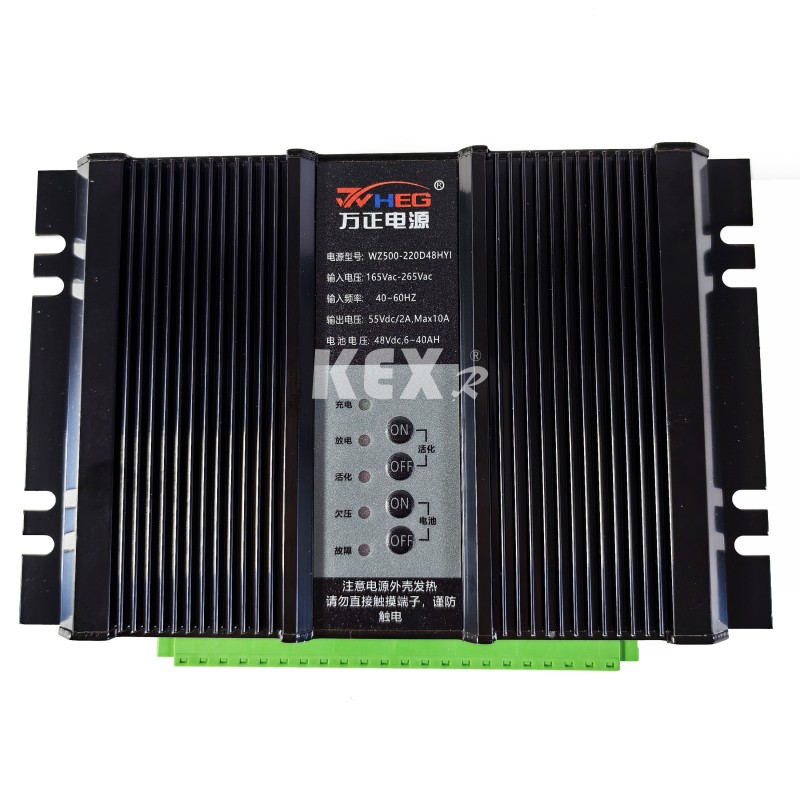

7.Güç kaynağı

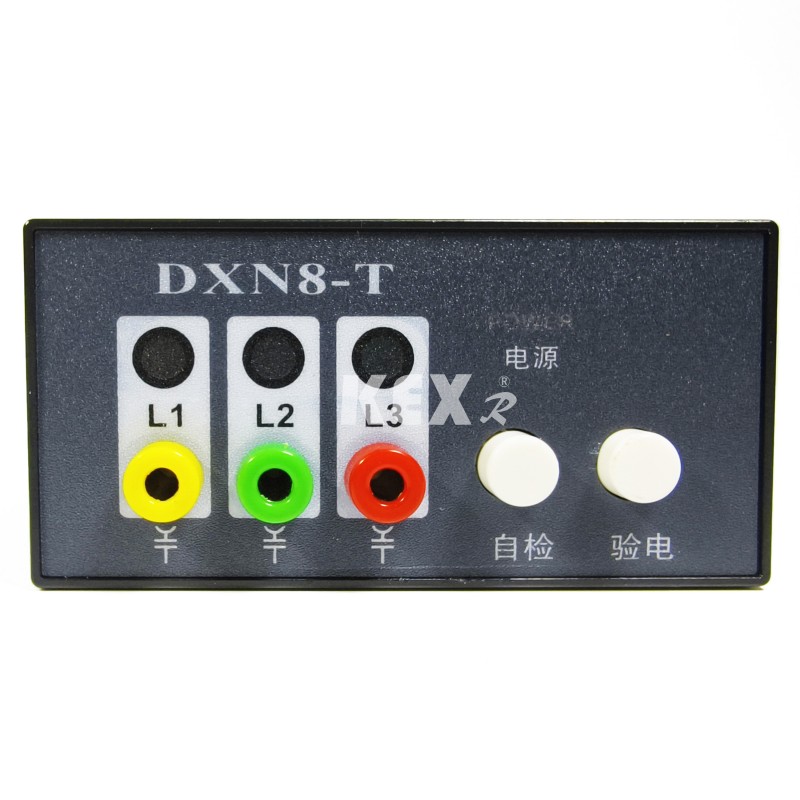

8. Ücretli ekran

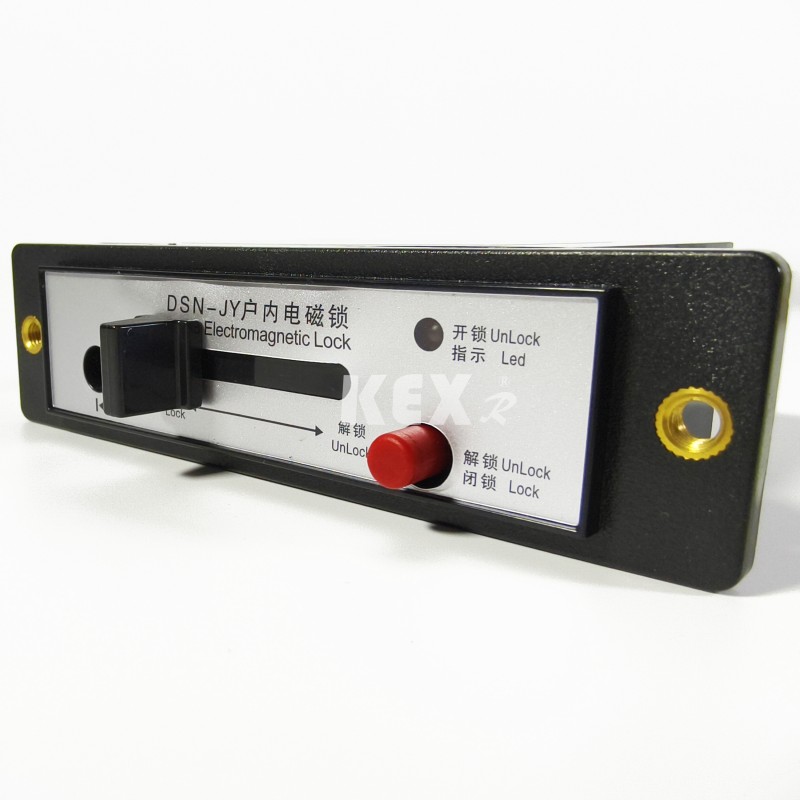

10.Elektromanyetik kilit

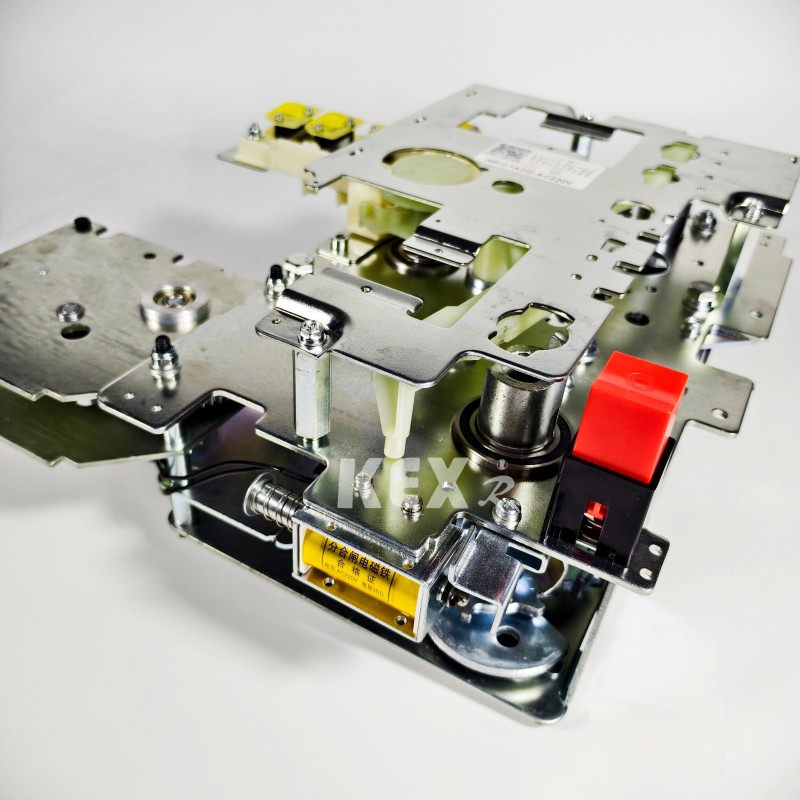

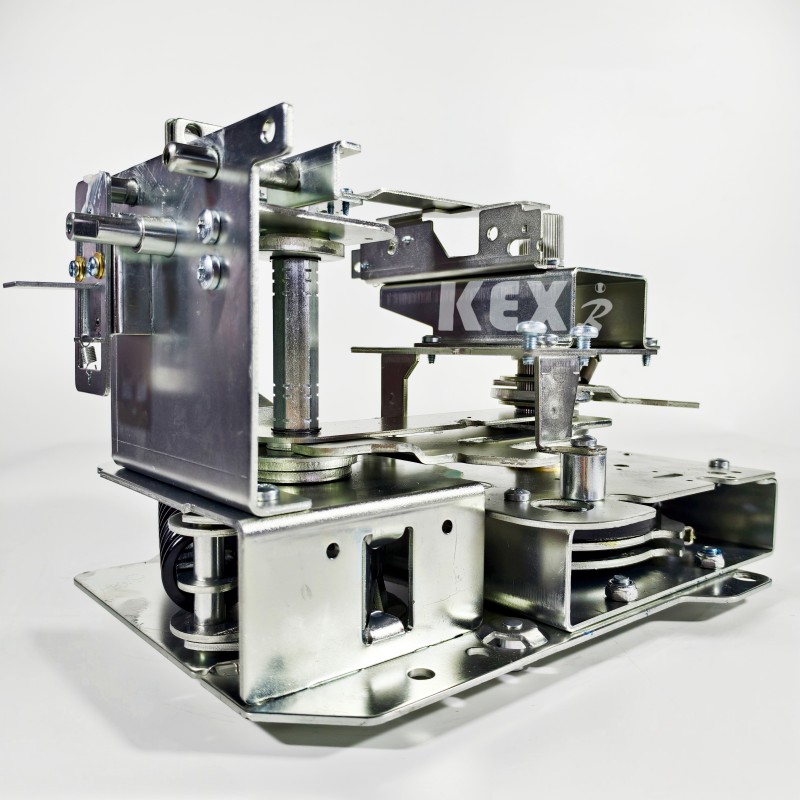

11. Manuel çalıştırma mekanizması
12.Elektrikli çalıştırma mekanizması

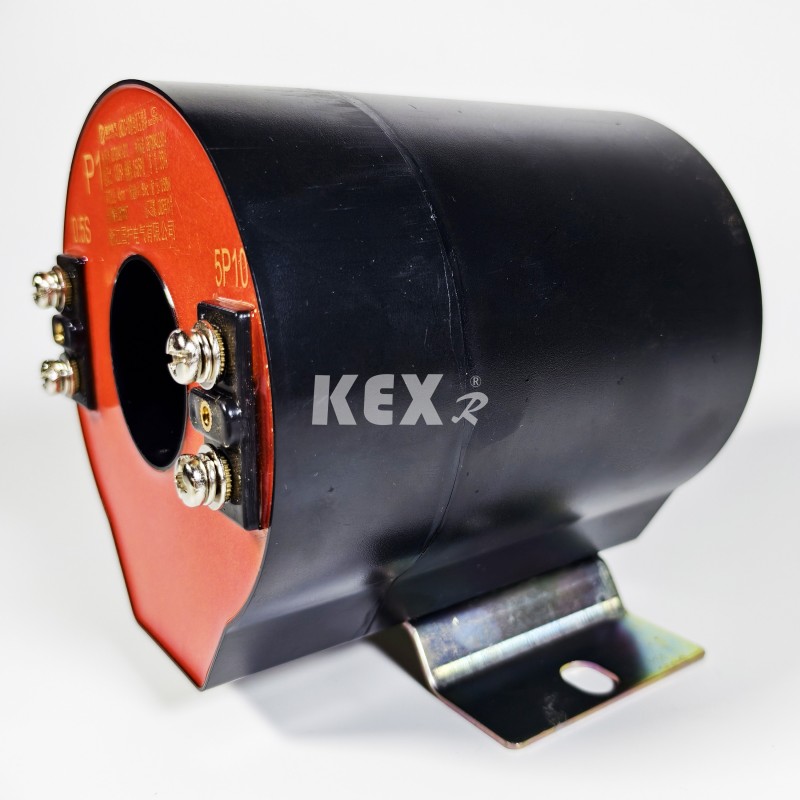

16. BT

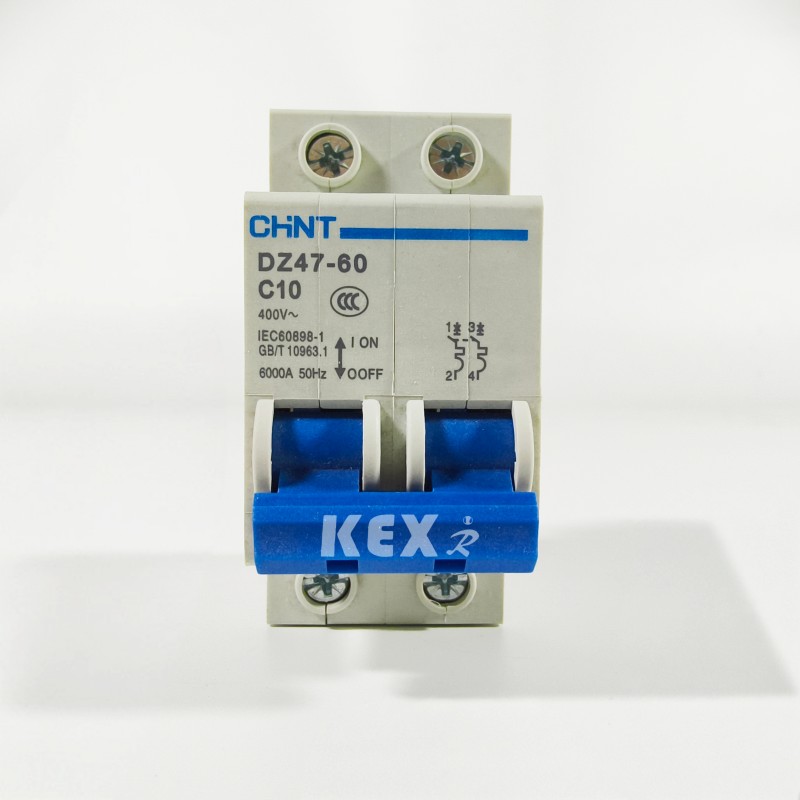

17.MCB

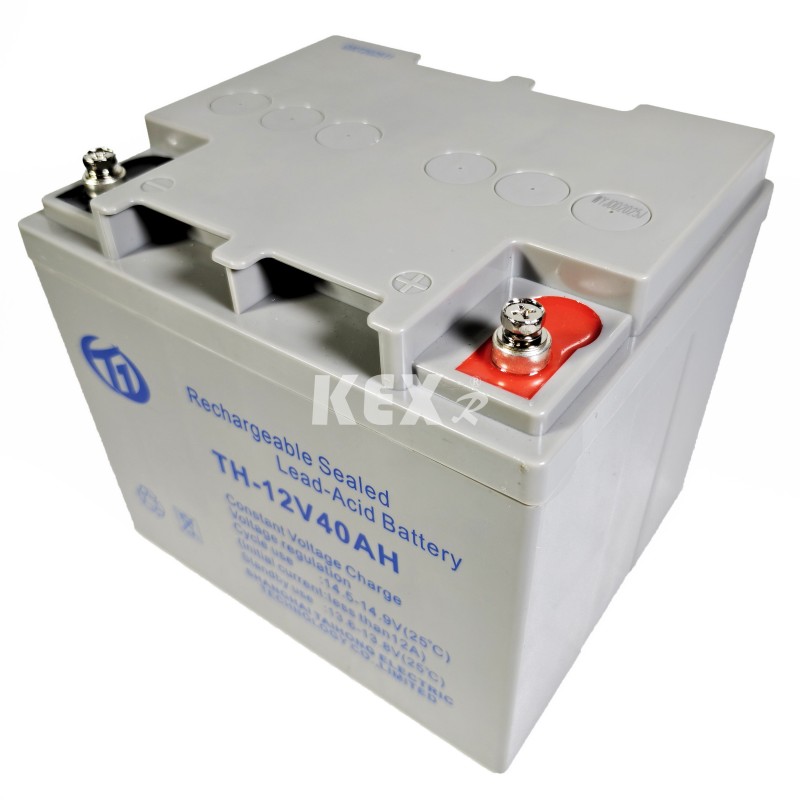

18. depolama pili

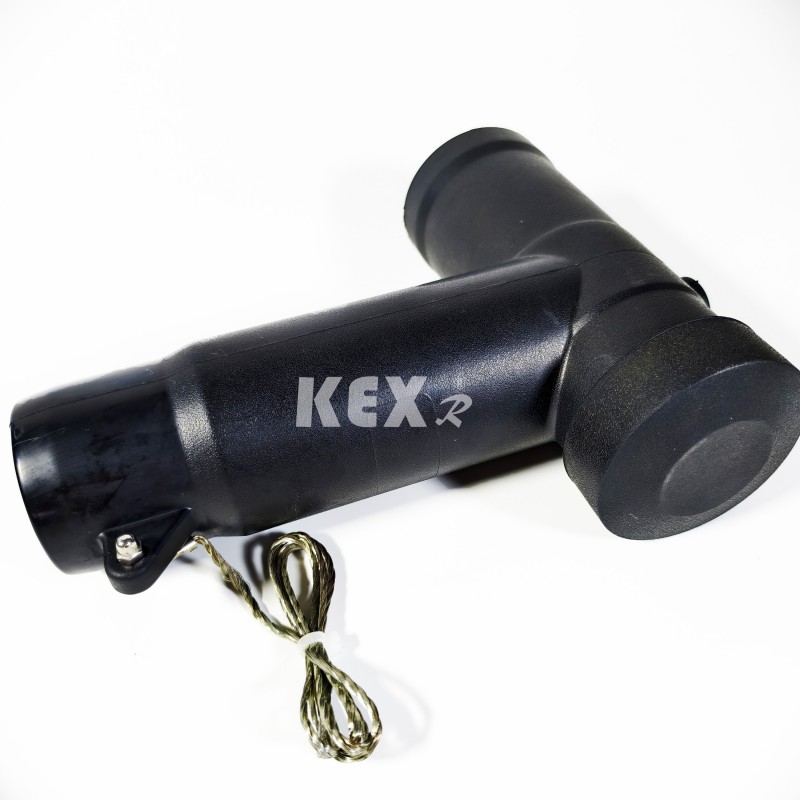

20. Kablo fişi
● Kullanım koşulları
◆ Sıcaklık :-25~45°C
◆ Maksimum günlük sıcaklık: 35°C
◆ IP derecesi: Yüklü gövde contası IP67, şalter kabini kabuğu IP4x
◆Çevre dostu gaz yalıtımlı şalt panosunun etrafındaki hava, aşındırıcı yanıcı gaz ve su buharı ile açıkça kirlenmemelidir.
◆Sık sık şiddetli titreşime neden olan bir yer yoktur ve sert parçaların altındaki sertlik tasarımı çeşitli gereksinimleri karşılar.
● Standartlar
KXHB-12 tipi Çevre dostu gaz yalıtımlı şalt panosu aşağıdaki standartları karşılamaktadır
◆Yüksek gerilim şalt ve kontrol cihazları için GB/T 1022 standartlarının ortak teknik gereksinimleri. ◆ GB/T39063640.5kV AC metal mahfazalı anahtarlama donanımı ve kontrol ekipmanı.
◆ GB/T1985 Yüksek gerilim AC izolasyon anahtarı ve topraklama anahtarı
◆ GB/T38043.6-40.5kV AC yüksek gerilim yük anahtarı
◆ GB/T1984 Yüksek gerilim AC devre kesici
◆ Kabuk koruma seviyesinin GB/T4208 IP kodu
◆ GB/T7354 Kısmi Deşarj Ölçümü
◆ GB/T311.1 Yalıtım koordinasyonu Bölüm 1: Tanım, ilkeler ve kurallar
●Çevre dostu gaz yalıtımlı şalt dolabının teknik parametre tablosu
◆ Devre kesici Kabini
|
Öğe |
Birim |
Veri |
|||
|
Nominal Gerilim |
KV |
12 |
|||
|
Nominal Frekans |
HZ |
50 |
|||
|
Nominal yalıtım seviyesi |
1 dk çalışma frekansına dayanım Gerilim |
Topraklamak, fazdan faza |
KV |
42 |
|
|
Kırmak |
48 |
||||
|
Aydınlatma darbe dayanım gerilimi (tepe noktası) |
Topraklamak, fazdan faza |
KV |
75 |
||
|
Kırmak |
85 |
||||
|
Yardımcı/kontrol devresinin 1 dak güç frekansı dayanım gerilimi (toprağa) |
KV |
2 |
|||
|
Nominal Akım |
A |
630 |
|||
|
Nominal kısa süreli dayanım akımı (sanal değer) |
Ana devre/Topraklama anahtarı |
KA |
25/4s |
||
|
Topraklama devresi |
KA |
21,7/4s |
|||
|
Nominal tepe dayanım akımı |
Ana devre/Topraklama anahtarı |
KA |
63 |
||
|
Topraklama devresi |
KA |
54.5 |
|||
|
Nominal kısa devre kesme akımı ve süreleri |
kA/Zaman |
25/30 |
|||
|
Nominal kısa devre kapatma akımı (tepe) |
KA |
63 |
|||
|
Nominal kablo şarj kopma akımı |
A |
25 |
|||
|
O-0.3s-CO-180s-CO kesicinin nominal çalışma sırası |
|
|
|||
|
Mekanik ömür |
Kesici / Ayırıcı |
Zaman |
10000/3000 |
||
|
IP derecesi |
Mühürlü kutu |
|
IP67 |
||
|
Şalt kabuğu |
|
IP4X |
|||
|
Gaz voltajı |
Nominal gaz şarj seviyesi (20°C, gösterge voltajı) |
Mpa |
0.02 |
||
|
Nominal gaz Min fonksiyon seviyesi (20°C, gösterge voltajı) |
Mpa |
0 |
|||
|
Sızdırmazlık performansı, |
Yıllık kaçak oranı |
%/Yıl |
≤0,05 |
||
◆Yük şalter dolabı
|
Öğe |
Birim |
Veri |
|||
|
Nominal Gerilim |
KV |
12 |
|||
|
Nominal Frekans |
HZ |
50 |
|||
|
Nominal yalıtım seviyesi |
1 dk çalışma frekansına dayanım Gerilim |
|
KV
|
|
|
|
|
|
||||
|
Aydınlatma darbe dayanım gerilimi (tepe noktası) |
|
KV
|
|
||
|
|
|
||||
|
Yardımcı/kontrol devresinin 1 dak güç frekansı dayanım gerilimi (toprağa) |
KV |
2 |
|||
|
Nominal Akım |
A |
630 |
|||
|
Nominal kısa süreli dayanım akımı (sanal değer) |
Ana devre/Topraklama anahtarı |
KA |
25/4s |
||
|
Topraklama devresi |
KA |
21,7/4s |
|||
|
Nominal tepe dayanım akımı |
Ana devre/Topraklama anahtarı |
KA |
63 |
||
|
Topraklama devresi |
KA |
54.5 |
|||
|
Nominal kısa devre kapatma akımı (tepe) |
Yük anahtarı/Topraklama anahtarı |
KA |
63 |
||
|
Nominal aktif yük kesme akımı |
A |
630 |
|||
|
Nominal kapalı döngü kesme akımı |
A |
630 |
|||
|
%5 Nominal aktif yük kesme akımı |
A |
31.5 |
|||
|
Nominal kablo şarj kopma akımı |
A |
10 |
|||
|
Nominal aktif yük mola süreleri |
Zaman |
100 |
|||
|
Topraklama hatası akımının kesilmesi |
A/Zaman |
31,5/10 |
|||
|
Topraklama arızası durumunda hatların ve kabloların şarj akımı kesilir. |
A/Zaman |
17,4/10 |
|||
|
Mekanik ömür |
Kesici / Ayırıcı |
A/Zaman |
10000/3000 |
||
|
IP derecesi |
Mühürlü kutu |
|
IP67 |
||
|
Şalt kabuğu |
|
IP4X |
|||
|
Gaz voltajı |
Nominal gaz şarj seviyesi (20°C, gösterge voltajı) |
Mpa |
0.02 |
||
|
Nominal gaz Min fonksiyon seviyesi (20°C, gösterge voltajı) |
Mpa |
0 |
|||
|
Sızdırmazlık performansı, |
Yıllık kaçak oranı |
%/Yıl |
≤0,05 |
||

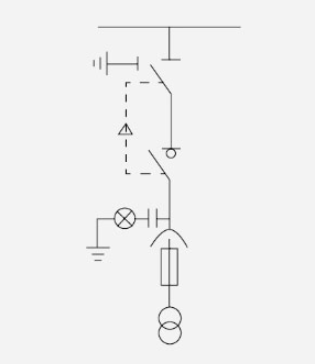

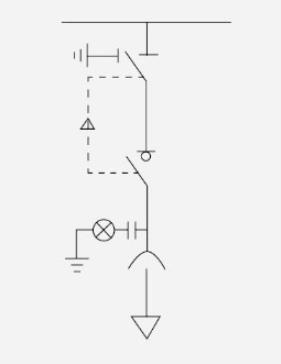

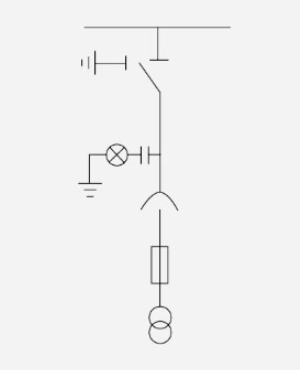

● Kabin yapılandırma şeması
○ Şema 1
CL650mm
◆Temel aksesuarlar
▶Yük anahtarı
▶İki İstasyonlu İzolasyon Anahtarı
▶Canlı görüntü ölçer
▶Standart Bara
▶Çalıştırma kolu
▶Busbar'a başvurun
◇isteğe bağlı aksesuarlar
▶Elektrikli çalıştırma mekanizması
▶Dijital gösterge cihazı
▶DC güç kaynağı elektromanyetik kilit işaretçisi aleti
▶İkide üç mekanik kilitleme
▶Koruyucu Alçak gerilim odasının çevrimiçi izlenmesi
▶Dijital gösterge cihazı
▶Pasif koruma
▶Yükseltilebilen koltuk
▶Doğrultucu modülü
▶Alçak gerilim odası
▶İkisi bir arada mekanik kilitleme paratoner
▶DC güç kaynağı (12h-24Ah) işaretçi enstrümanı elektromanyetik kilit Yükselen koltuk
PTC500mm
◆Temel aksesuarlar
▶Yük anahtarı
▶Üç istasyonlu ayırıcı canlı ekran standart veri yolu işletimi
▶Gerilim trafosunu yönetin
▶PT sigortalı tüp
▶Dirsek kablo fişi (kablo dahil)
◇isteğe bağlı aksesuarlar
▶Elektrikli çalıştırma mekanizması
▶Dijital gösterge cihazı
▶DC güç kaynağı elektromanyetik kilit işaretçisi aleti
▶İkide üç mekanik kilitleme Parafudrun çevrimiçi izlenmesi
▶Alçak gerilim odası
▶Dijital gösterge cihazı
▶Pasif koruma
▶Yükselen koltuk Redresör modülü
▶Alçak gerilim odası
▶İkisi bir arada mekanik kilitleme aleti
▶DC güç kaynağı (12h-24Ah) işaretçi enstrümanı elektromanyetik kilidi
▶Yükseltilebilen koltuk
PTi500mm
◆Temel aksesuarlar
▶Üç istasyonlu izolasyon anahtarı
▶Şarjlı ekran
▶Standart veri yolu
▶Çalıştırma kolu
▶Gerilim trafosu
▶PT sigortalı tüp
▶Dirsek kablo fişi (kablo dahil)
◇isteğe bağlı aksesuarlar
▶Elektrikli çalıştırma mekanizması
▶Dijital gösterge cihazı
▶DC güç kaynağı elektromanyetik kilit işaretçisi aleti
▶İkide üç mekanik kilitleme
▶Koruyucunun çevrimiçi izlenmesi
▶Alçak gerilim odası
▶Dijital gösterge cihazı
▶Pasif koruma
▶Yükseltilebilen koltuk
▶Doğrultucu modülü
▶Alçak gerilim odası
▶İkisi bir arada mekanik kilitleme tutucusu
▶DC güç kaynağı (12h-24Ah) işaretçi enstrümanı elektromanyetik kilidi
▶Yükseltilebilen koltuk
PT500mm
◆Temel aksesuarlar
▶Şarjlı ekran
▶Standart veri yolu
▶Gerilim trafosu
▶PT sigortalı tüp
▶Dirsek kablo fişi (kablo dahil)
◇isteğe bağlı aksesuarlar
▶Elektrikli çalıştırma mekanizması
▶Dijital gösterge cihazı
▶DC güç kaynağı elektromanyetik kilit işaretçisi aleti
▶İkide üç mekanik kilitleme
▶Koruyucunun çevrimiçi izlenmesi
▶Alçak gerilim odası
▶Dijital gösterge cihazı
▶Pasif koruma
▶Yükseltilebilen koltuk
▶Doğrultucu modülü
▶Alçak gerilim odası
▶İkisi bir arada mekanik kilitleme tutucusu
▶DC güç kaynağı (12h-24Ah) işaretçi enstrümanı elektromanyetik kilidi
▶Yükseltilebilen koltuk

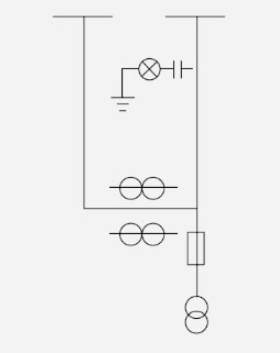

PTS500
◆Temel aksesuarlar
▶Gerilim trafosu
▶PT sigortalı tüp
▶Dirsek kablo fişi (kablo dahil)
◇isteğe bağlı aksesuarlar
▶Yıldırım önleyici
▶Koruyucunun çevrimiçi izlenmesi
▶DC güç kaynağı (12h-24Ah)
▶Alçak gerilim odası işaretçi cihazı
▶Dijital gösterge cihazı elektromanyetik kilidi
▶Yükseltilebilen koltuk
E 650mm
◆Temel aksesuarlar
▶Şarjlı ekran
▶Uzun ve kısa otobüs
▶Transfer otobüsü
▶Gerilim trafosu
▶PT sigortalı boru dozaj tankı
▶Gerilim trafosu
◇isteğe bağlı aksesuarlar
▶Alçak gerilim odası işaretçi cihazı
▶Dijital gösterge cihazı elektromanyetik kilidi
▶Yükseltilebilen koltuk
▶Sıcaklık ve nem kontrol cihazı
Not: PT'den önce pozitif izolasyon anahtarı eklenirse kabinin genişliği 1000 mm olarak değiştirilmeli, diğer boyutlar değişmeden kalmalıdır.
○ Şema 2

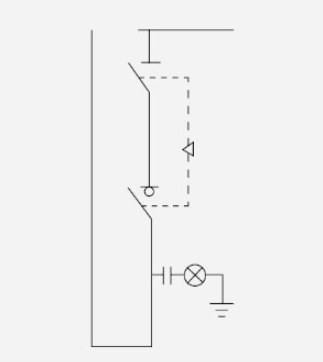

C 420mm
◆Temel aksesuarlar
▶Üç istasyonlu izolasyon anahtarı
▶Şarjlı ekran
▶Standart veri yolu
▶Çalıştırma kolu
▶Yük anahtarı
◇isteğe bağlı aksesuarlar
▶Elektrikli çalıştırma mekanizmalı paratoner
▶Kapsamlı sigorta
▶Dijital gösterge cihazı
▶DC güç kaynağı elektromanyetik kilidi
▶Sıfır bileşen transformatörü
▶Arıza göstergesi (sıcaklık ölçümü ile) işaretçi cihazı ▶Koruyucunun çevrimiçi izlenmesi
▶Pasif koruma
▶Yükseltilebilen koltuk
▶Doğrultucu modülü
▶Çekirdek akım trafosu
▶Arıza göstergesi EKL-4
▶Alçak gerilim odası
▶İkisi bir arada mekanik kilitleme
▶Gelen hat topraklama kilitleme cihazı
▶İkide üç mekanik kilitleme
▶Kablo aksesuarları

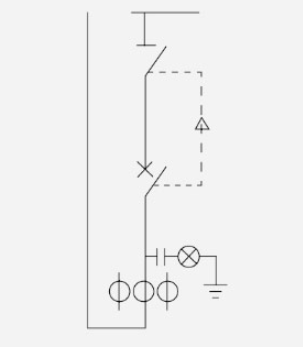

V420mm
◆Temel aksesuarlar
▶3 konumlu ayırıcı
▶Şarjlı ekran
▶Standart bara
▶Çalıştırma kolu
▶Devre kesici
▶CT
◇isteğe bağlı aksesuarlar
▶Elektrikli çalıştırma mekanizması
▶Dodge cihazı
▶Kapsamlı sigorta
▶Dijital gösterge cihazı
▶DC güç kaynağı elektromanyetik kilidi
▶Sıfır bileşen transformatörü
▶Arıza göstergesi (sıcaklık ölçümü ile) işaretçi cihazı
▶Koruyucunun çevrimiçi izlenmesi
▶Pasif koruma
▶Yükseltilebilen koltuk
▶Doğrultucu modülü
▶Çekirdek akım trafosu
▶Arıza göstergesi EKL-4 Alçak gerilim odası
▶İkisi bir arada mekanik kilitleme
▶Gelen hat topraklama kilitleme cihazı
▶İkide üç mekanik kilitleme
▶Kablo aksesuarları

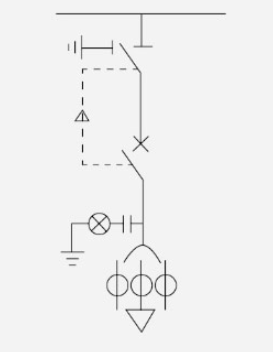

V650mm
◆Temel aksesuarlar
▶İki istasyonlu izolasyon anahtarı
▶Şarjlı ekran
▶Standart veri yolu
▶Kullanım kolu devre kesicisi
▶Akım trafosu
▶Otobüs bağlama
◇isteğe bağlı aksesuarlar
▶Elektrikli çalıştırma mekanizması
▶Kapsamlı sigorta
▶Alçak gerilim odası
▶İkisi bir arada mekanik kilitleme
▶İkide üç mekanik kilitleme
▶DC güç kaynağı işaretçi aracı
▶Dijital gösterge cihazı
▶Yükseltilebilen koltuk
▶Pasif koruma doğrultucu modülü
▶Elektromanyetik kilit
○ Şema 3
DI 420mm
◆Temel aksesuarlar
▶Şarjlı ekran
▶Standart bara
◇isteğe bağlı aksesuarlar
▶Kablo aksesuarları tutucusu
▶Koruyucunun çevrimiçi izlenmesi
▶Arıza göstergesi EKL-4 arıza göstergesi (sıcaklık ölçümlü) ▶Elektromanyetik kilit
▶Yükseltilebilen koltuk
DI 420mm
◆Temel aksesuarlar
▶Şarjlı ekran
▶Standart bara
▶Çalıştırma kolu
▶2 konumlu ayırıcı
◇isteğe bağlı aksesuarlar
▶Alçak gerilim odası
▶İkisi bir arada mekanik kilitleme
▶İkide üç mekanik kilitleme
▶Elektromanyetik kilitli kaldırma koltuğu

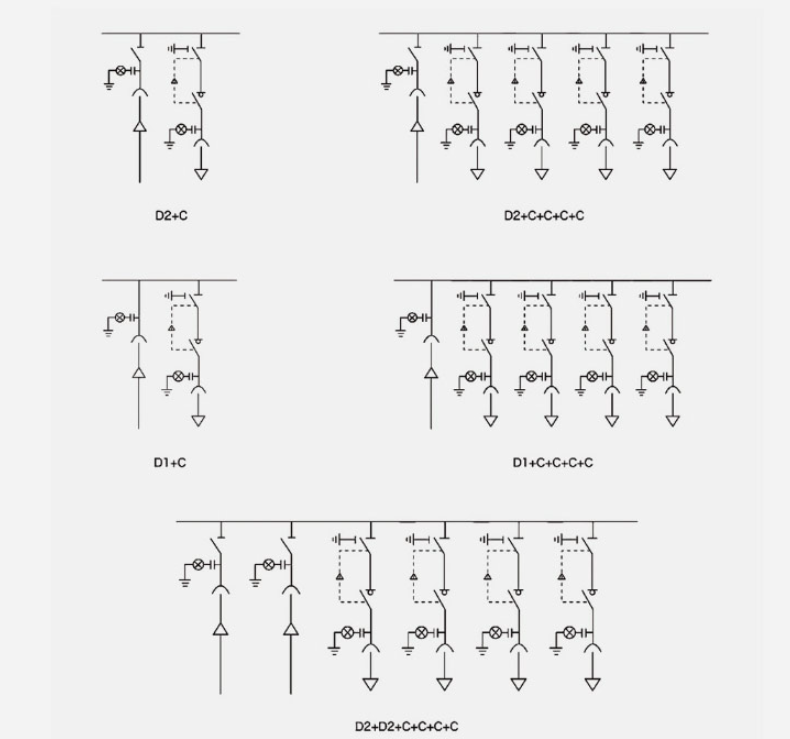

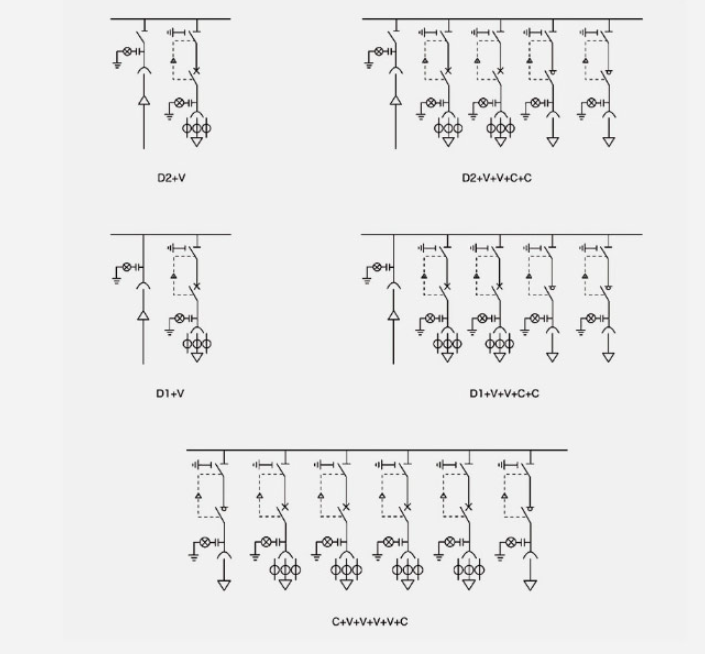

●Tipik şema kombinasyonu 1
Not: Yukarıdaki tipik kombinasyon referans şeması, kullanıcıların ihtiyaçlarına göre çeşitli şekillerde birleştirilebilir.

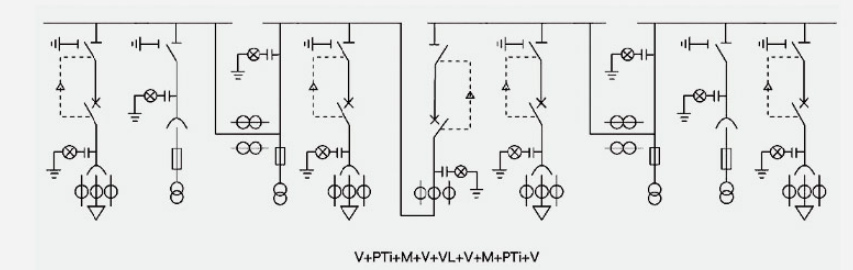

Tipik şema kombinasyonu 2
Not: Yukarıdaki tipik kombinasyon referans şeması, kullanıcıların ihtiyaçlarına göre çeşitli şekillerde birleştirilebilir.
ATS segmentasyon şeması
● Çalıştırma talimatlarını değiştirin

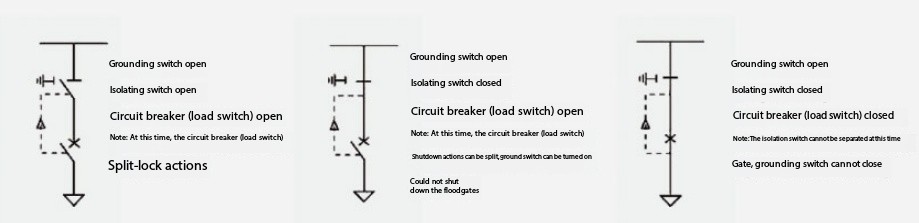

Anahtar konumu, durumu ve kilidi
Operasyon adımları:
Güç aktarımı: Üst ve alt kapıları bir devre kesiciyle (yük anahtarı) asın (kapatın) → izolasyon anahtarıyla topraklama anahtarı → güç aktarımıyla devre kesici (yük anahtarı) tamamlanır.
Elektrik kesintisi: Kesici (yük anahtarı) → ayırıcı → topraklama anahtarı → kesici (yük anahtarı) boşalır (açılır) ve kapı karartılır.
● Kurulum talimatları

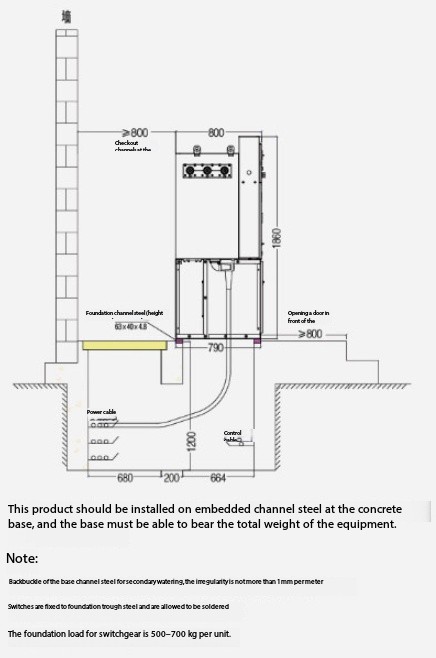

◆Temel ve genel boyutlar

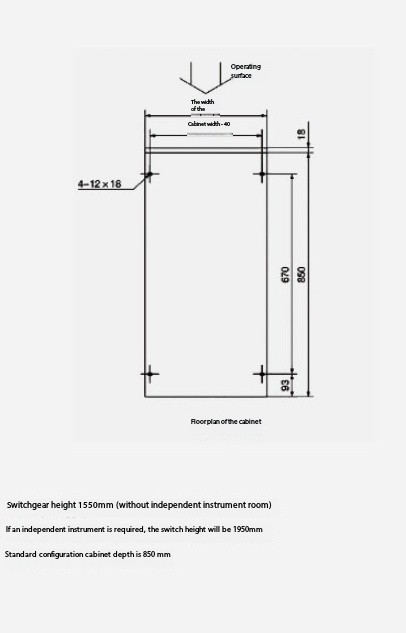

◆Kabin ve genel kurulum boyutları
