Çevre Koruma Hücresi

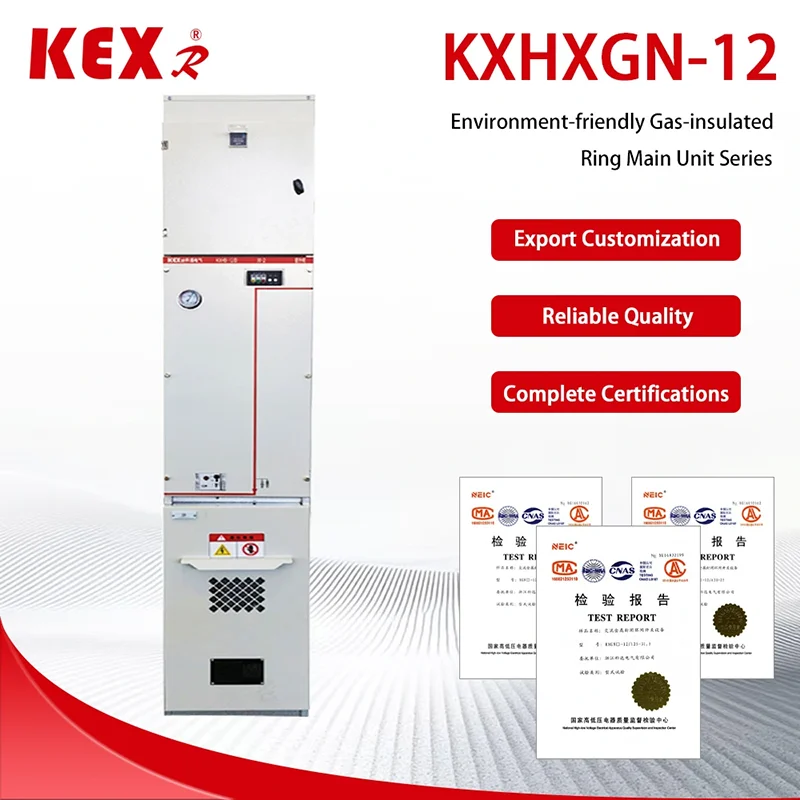

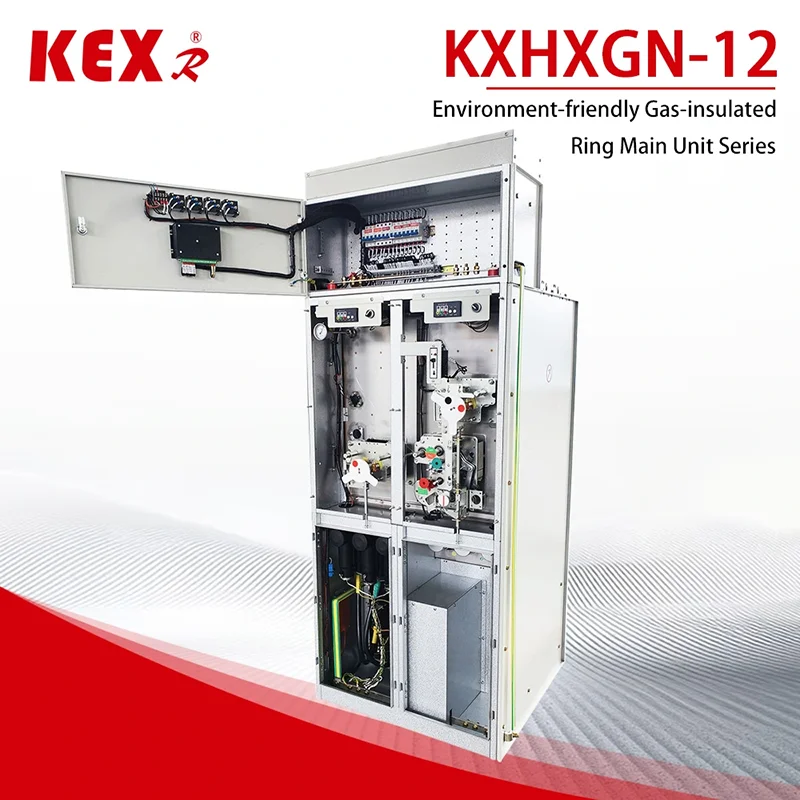

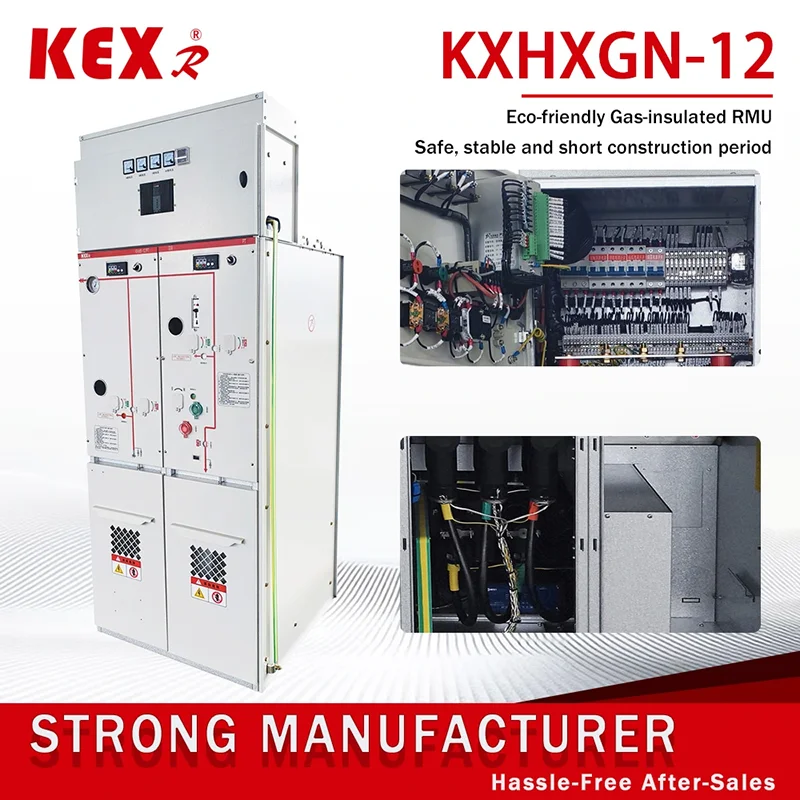

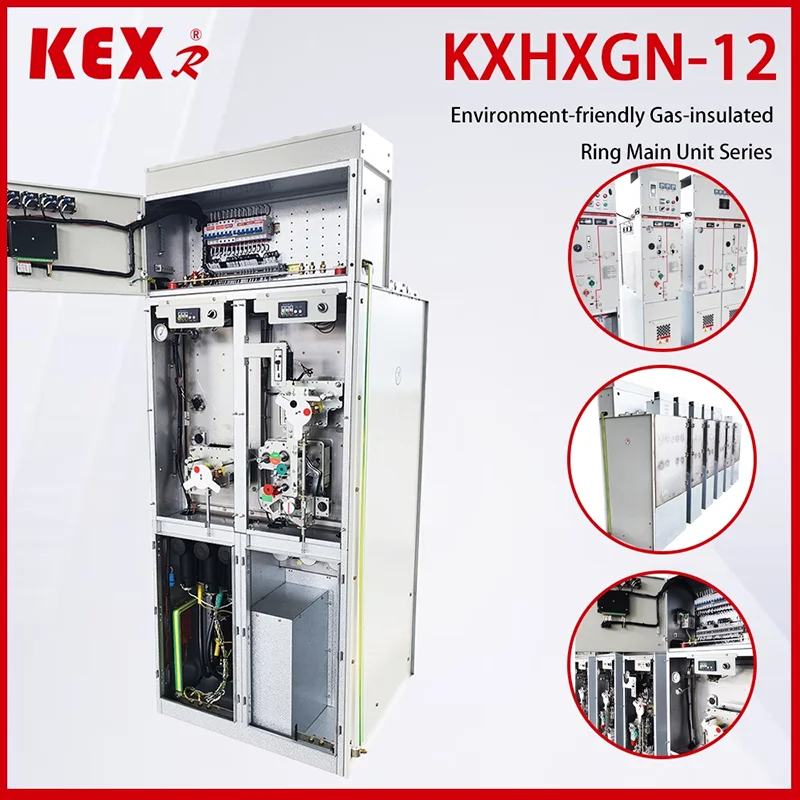

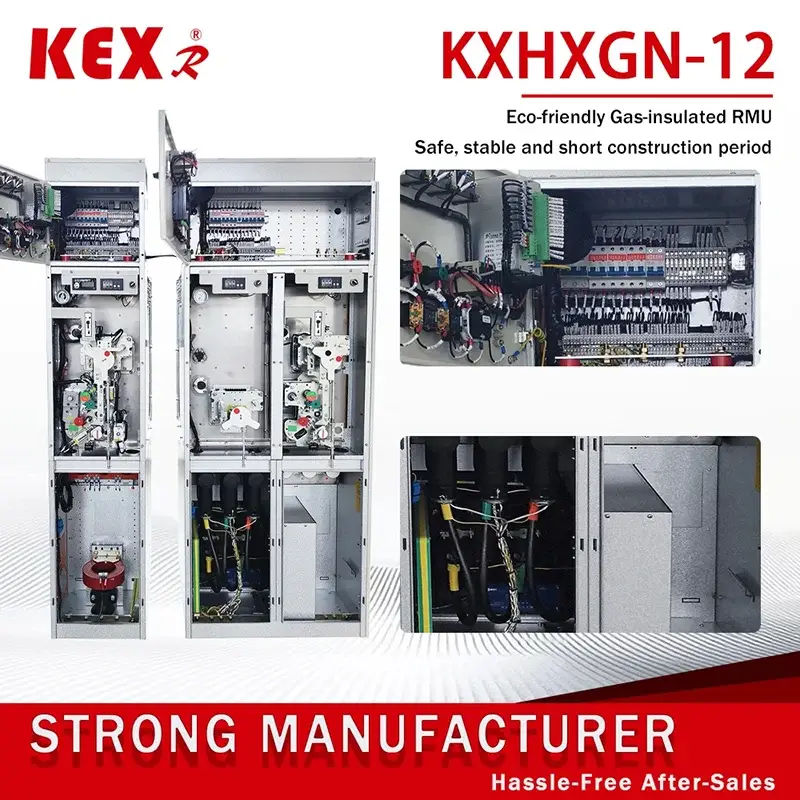

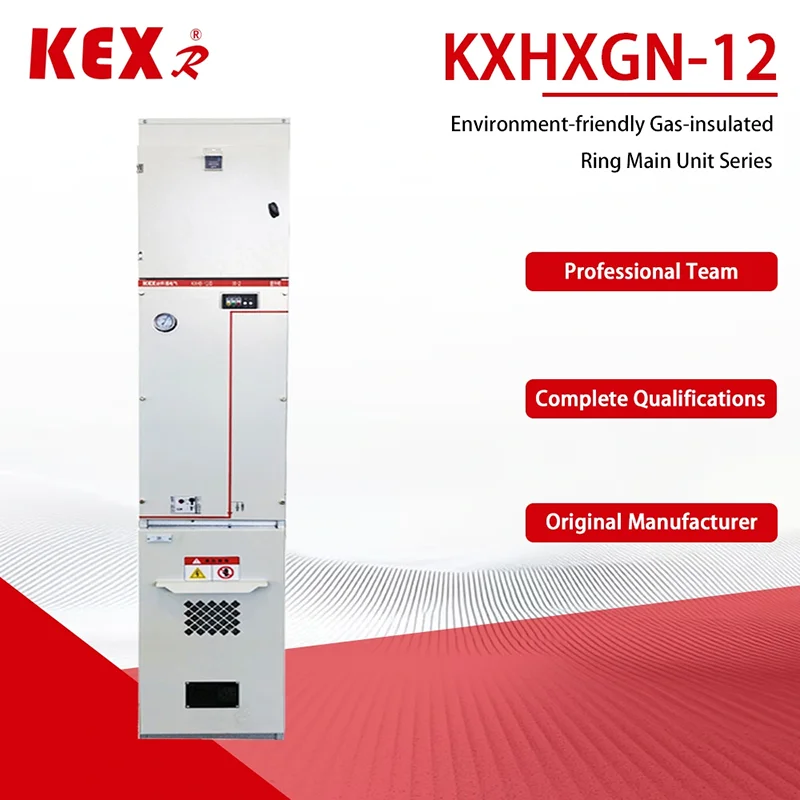

Çin'deki bir güç iletim ve dağıtım ekipmanı tedarikçisi olan KEXR tarafından üretilen KXHXGN-12 tipi Çevre Koruma şalteri, halka ağı güç kaynağı, terminal güç kaynağı ve dağıtım ağlarının küçük ölçekli açma ve kapama istasyonları için uygun olan yalıtım ortamı olarak çevre koruma gazına (kuru hava, nitrojen veya karışık gaz gibi) sahip 12kV gaz yalıtımlı halka ağ kabinidir.
Modeli: KXHXGN-12
Marka: KEXR

Talep Gönder

Ürün Açıklaması

● Çevre Koruma şalt cihazının ana özelliği

(1) Çevre koruma avantajları

◆Serbest SF gazı: Çevre Koruma şalt sistemi, AB F-Gaz düzenlemeleri ve Çin'in "çifte karbon" politikasına uygun olarak kuru hava, nitrojen veya yeni çevre koruma gazlarını (G, AirPlus® vb.) kullanır.

◆Düşük karbon emisyonu: SF halka ağ kabini ile karşılaştırıldığında GWP (Küresel Isınma Potansiyeli) sıfıra yaklaşır.

(2) Yapısal tasarım

◆Modüler tasarım: Gelen hat, giden hat, ölçüm ve PT'nin Çevre Koruma şalt ünitesi genişletilebilir.

◆Kapalı yapı: Çevre Koruma şalt donanımının koruma düzeyi, zorlu ortamlara uygun, toz geçirmez, neme ve yoğuşmaya dayanıklı IP67'ye ulaşır.

◆Kompakt boyut: AIS ring ağ dolabına göre yerden tasarruf sağlar ve geleneksel SF₆ GIS'e göre daha çevre dostudur.

(3) Akıllı seçenekler

Akıllı izleme (DTU, çevrimiçi sıcaklık ölçümü, kısmi deşarj izleme vb. gibi), Nesnelerin İnterneti (IoT) erişimini desteklemek ve uzaktan çalıştırma ve bakımı gerçekleştirmek için seçilebilir.

● Çevre Koruma şalt cihazının Teknik Parametreleri

◆ Devre kesici Kabini

Öğe				Birim	Veri
Nominal Gerilim				KV	12
Nominal Frekans				HZ	50
Nominal yalıtım seviyesi	1 dk çalışma frekansına dayanım Gerilim		Topraklamak, fazdan faza	KV	42
			Kırmak		48
	Aydınlatma darbe dayanım gerilimi (tepe noktası)		Topraklamak, fazdan faza	KV	75
			Kırmak		85
	Yardımcı/kontrol devresinin (toprağa) 1 dk güç frekansı dayanım gerilimi			KV	2
Nominal Akım				A	630
Nominal kısa süreli dayanım akımı (sanal değer)			Ana devre/Topraklama anahtarı	ka	25/4s
			Topraklama devresi	ka	21,7/4s
Nominal tepe dayanım akımı			Ana devre/Topraklama anahtarı	ka	63
			Topraklama devresi	ka	54.5
Nominal kısa devre kesme akımı ve süreleri				kA/Zaman	25/30
Nominal kısa devre kapatma akımı (tepe)				ka	63
Nominal kablo şarj kopma akımı				A	25
Kesicinin nominal çalışma sırası O-0.3s-CO-180s-CO
Mekanik yaşam		Kesici / Ayırıcı		Zaman	10000/3000
IP derecesi		Mühürlü kutu			IP67
		Şalt kasası			IP4X
Gaz basıncı		Nominal gaz şarj seviyesi (20°C, gösterge basıncı)		Mpa	0.02
		Nominal gaz Min fonksiyon seviyesi (20°C, gösterge basıncı)		Mpa	0
Sızdırmazlık performansı,		Yıllık kaçak oranı		%/Yıl	≤0,05

◆Yük şalter dolabı

Öğe			Birim	Veri
Nominal Gerilim			KV	12
Nominal Frekans			HZ	50
Nominal yalıtım seviyesi	1 dk çalışma frekansına dayanım Gerilim		KV

	Aydınlatma darbe dayanım gerilimi (tepe noktası)		KV

	Yardımcı/kontrol devresinin (toprağa) 1 dk güç frekansı dayanım gerilimi		KV	2
Nominal Akım			A	630
Nominal kısa süreli dayanım akımı (sanal değer)		Ana devre/Topraklama anahtarı	KA	25/4s
		Topraklama devresi	KA	21,7/4s
Nominal tepe dayanım akımı		Ana devre/Topraklama anahtarı	KA	63
		Topraklama devresi	KA	54.5
Nominal kısa devre kapatma akımı (tepe)		Yük anahtarı/Topraklama anahtarı	KA	63
Nominal aktif yük kesme akımı			A	630
Nominal kapalı döngü kesme akımı			A	630
%5 Nominal aktif yük kesme akımı			A	31.5
Nominal kablo şarj kopma akımı			A	10
Nominal aktif yük mola süreleri			Zaman	100
Topraklama hatası akımının kesilmesi			A/Zaman	31,5/10
Topraklama arızası durumunda hatların ve kabloların şarj akımı kesilir.			A/Zaman	17,4/10
Mekanik yaşam	Kesici / Ayırıcı		A/Zaman	10000/3000
IP derecesi	Mühürlü kutu			IP67
	Şalt kasası			IP4X
Gaz basıncı	Nominal gaz şarj seviyesi (20°C, gösterge basıncı)		Mpa	0.02
	Nominal gaz Min fonksiyon seviyesi (20°C, gösterge basıncı)		Mpa	0
Sızdırmazlık performansı,	Yıllık kaçak oranı		%/Yıl	≤0,05

● Çevre Koruma şalt cihazının uygulama standardı

◆ Yüksek gerilim şalt donanımı ve kontrol donanımı için GB/T 1022 standartlarının ortak teknik gereksinimleri.

◆ GB/T39063640.5kV AC metal mahfazalı şalt sistemi ve kontrol ekipmanı.

◆ TR/T1985 Yüksek gerilim AC izolasyon anahtarı ve topraklama anahtarı

◆ GB/T38043.6-40.5kV AC yüksek gerilim yük anahtarı

◆ TR/T1984 Yüksek voltajlı AC devre kesici

◆ GB/T4208 Kabuk koruma seviyesinin IP kodu

◆ GB/T7354 Kısmi Deşarj Ölçümü

◆ GB/T311.1 Yalıtım koordinasyonu Bölüm 1: Tanım, ilkeler ve kurallar

● Çevre Koruma şalt cihazının kullanım koşulları

◆ Maksimum sıcaklık: +45 santigrat derece;

◆ Minimum sıcaklık: -25 santigrat derece;

◆ Maksimum sıcaklık: (24 saatlik ortalama) +35 santigrat derece;

◆ Maksimum ortalama bağıl nem (24 saat 1: ≤ %95; Yükseklik: ≤ 1500 m; Sismik kapasite: 8 derece;

◆ Koruma sınıfı: yüklü gövde contası IP67, şalter kabini kabuğu IP4x;

◆ Çevredeki hava, aşındırıcı yanıcı gaz ve su buharı ile açıkça kirlenmemelidir.

◆ Sık sık şiddetli titreşime yer yoktur ve sert parçaların altındaki sertlik tasarımı her türlü gereksinimi karşılar.

◆ GB/T3906'nın ötesinde normal çevre koşulları altında kullanıldığında kullanıcı, KEXR ile pazarlık yapmalıdır

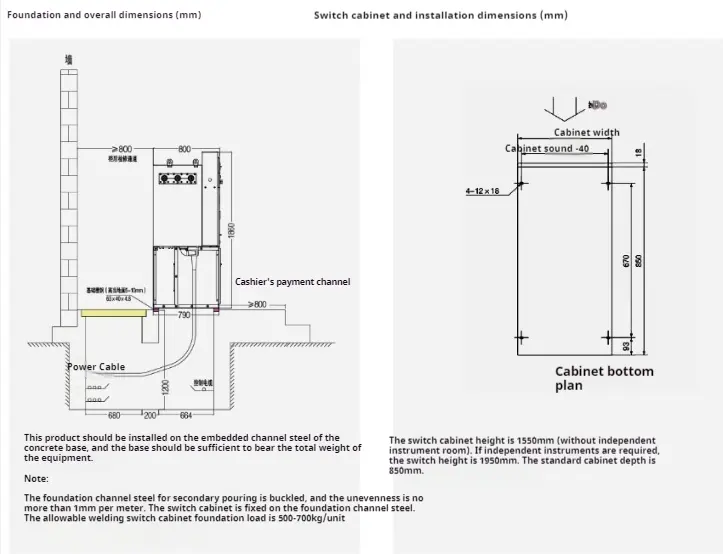

●Kurulum talimatları

Environmental Protection Switchgear
