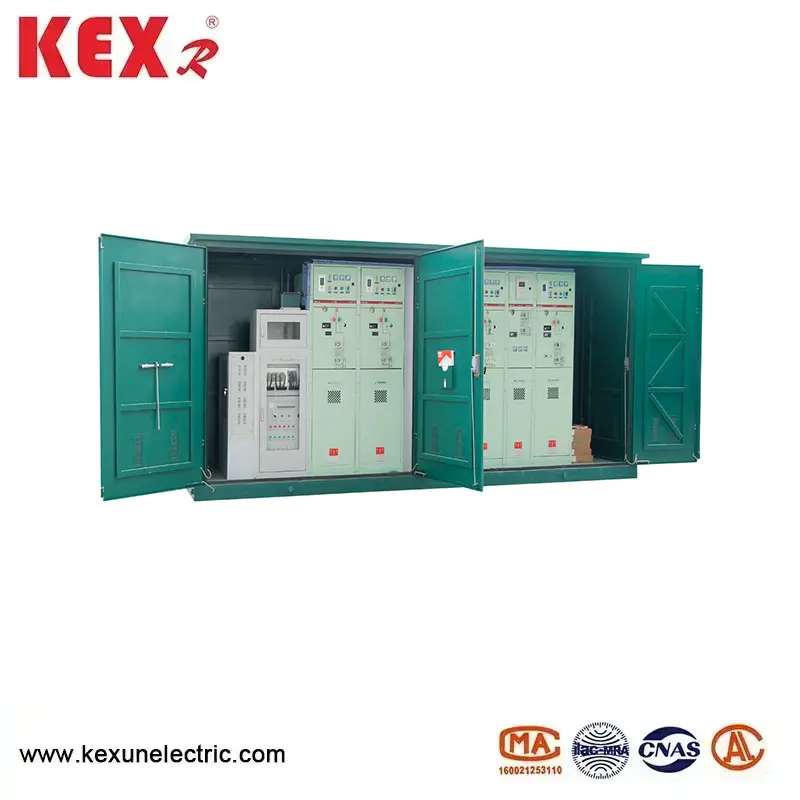

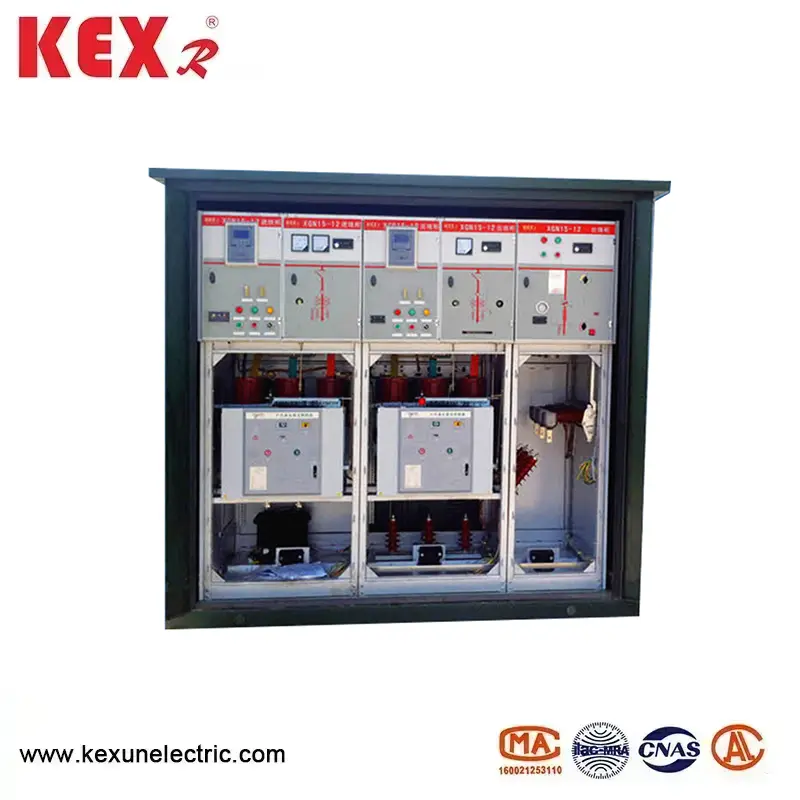

Modüler Halka Ana Ünitesi

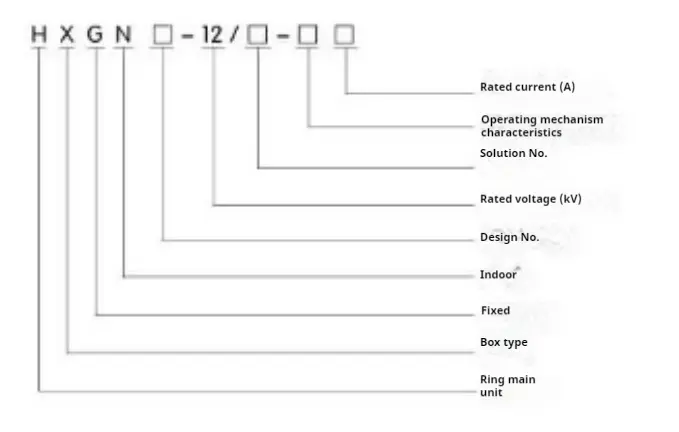

○ Model anlamı

○ HXGH-12 Tip Modüler Halka Ana Kullanımları ve Uygulama Kapsamı Ana Birim

Modüler halka ana ünitesi, elektrik enerjisi almak ve dağıtmak için kullanılan ve devreyi kontrol etme, koruma ve izleme işlevlerine sahip 50Hz tek veri yolu ile 3.6-12kV üç fazlı alternatif akım kapalı tam setler için uygundur. Çeşitli enerji santralleri, trafo merkezleri, endüstriyel ve madencilik işletmeleri, yüksek katlı binalar ve diğer yerlere uygulanabilir ve anahtarlama istasyonlarında kullanılacak halka ağı dolapları ile birleştirilebilir.

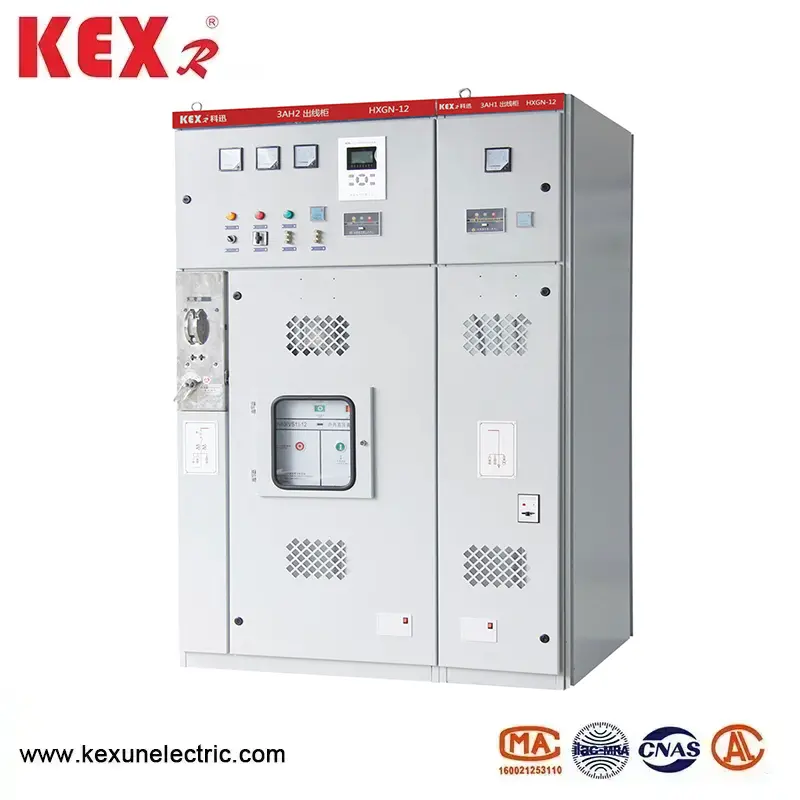

○ HXGH-12 Tip Modüler Halka Ana Yapısı ve Özellikleri Ana Ünitesi

▶ Modüler halka ana ünitesi yüksek kaliteli açılı çelik ile kaynaklanmıştır.

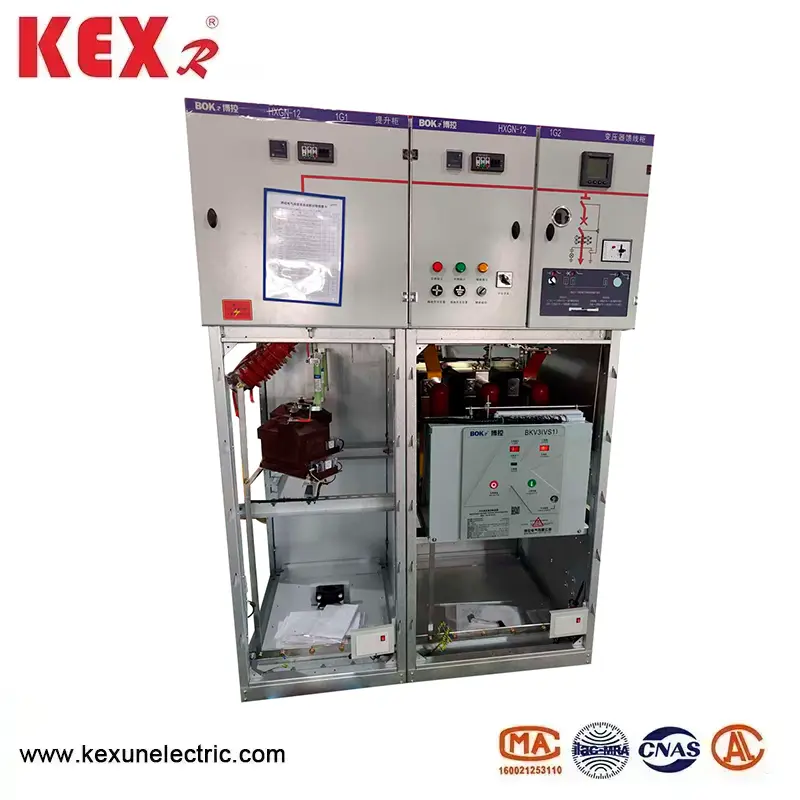

▶ Devre kesici odası, kurulum, hata ayıklama ve bakım için uygun olan kabinin orta (alt) kısmında yer almaktadır. Standart Zn63AIVS1-12) devre kesici ile donatılmıştır ve kişisel güvenliği sağlamak için bir basınç salım kanalı vardır.

▶ Gelişmiş ve güvenilir döner kopukluk, ana veri yolu şarj edildiğinde bakım için devre kesici odasına güvenli bir şekilde girmek için kullanılabilir. Gelişmiş ve güvenilir döner kopukluk, ana veri yolu elektrikli olduğunda bakım için devre kesici odasına güvenli bir şekilde girebilir.

▶ Modüler halka ana ünitesinin koruma seviyesi IP2X'dir.

▶ Güvenilir ve tamamen işlevsel zorunlu mekanik kilitleme cihazı, "beş önlem" gereksinimlerini basit ve etkili bir şekilde karşılayabilen.

▶ Suçlu bir topraklama sistemine sahip olun.

▶ Kapı, kabinde bileşenlerin çalışma durumunu açıkça gözlemleyebilen bir gözlem penceresi ile donatılmıştır.

▶ Çalışma mekanizması, XGN66-12'den daha güvenilir bir mekanik kilitle kilitlenir.

▶ Gelen ve giden kablolar, kullanıcıların bağlanması için uygun olan dolap tabanının önünden daha düşüktür.

○ HXGH-12 Tip Modüler Halka Ana Ünitesinin Çevresel Koşullarını Kullanma

1. Ortam sıcaklığının üst sınırı +40 ℃ ve alt sınır -10 ℃;

2. Modüler halka ana ünitesinin yüksekliği 1000m'den az olmalıdır;

3. Hava bağıl neminin günlük ortalama değeri%95'ten fazla değildir ve aylık ortalama değer%90'dan fazla değildir; Su buharının günlük ortalama değeri 2.2x10-3MPA'dan fazla değildir ve aylık ortalama değer 1.8x10-3MPA'dır;

● HXGN'nin ana teknik parametresi □ -12 Tip Modüler Halka Ana Ünite
