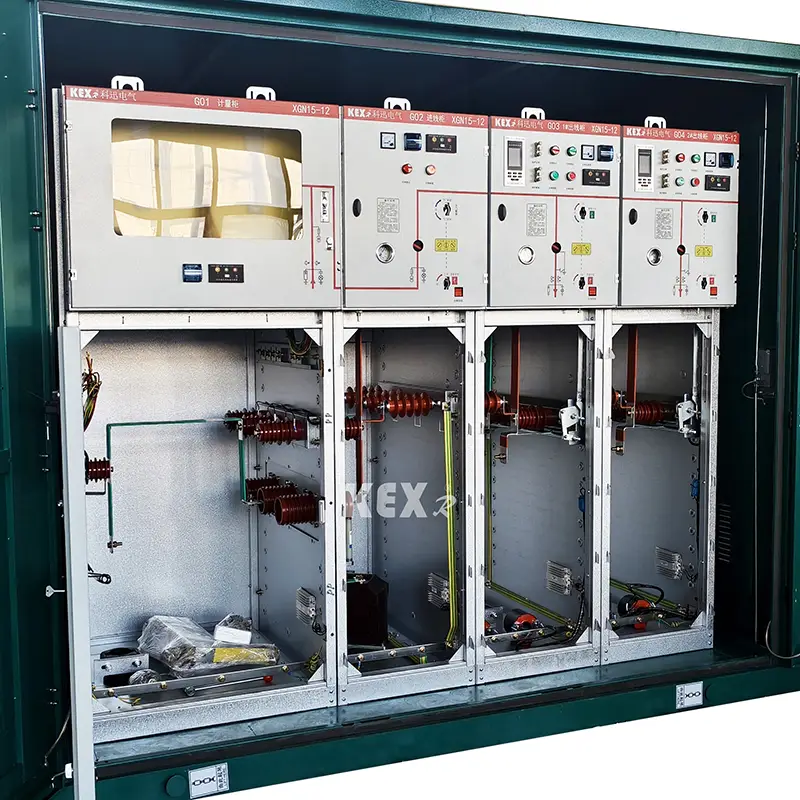

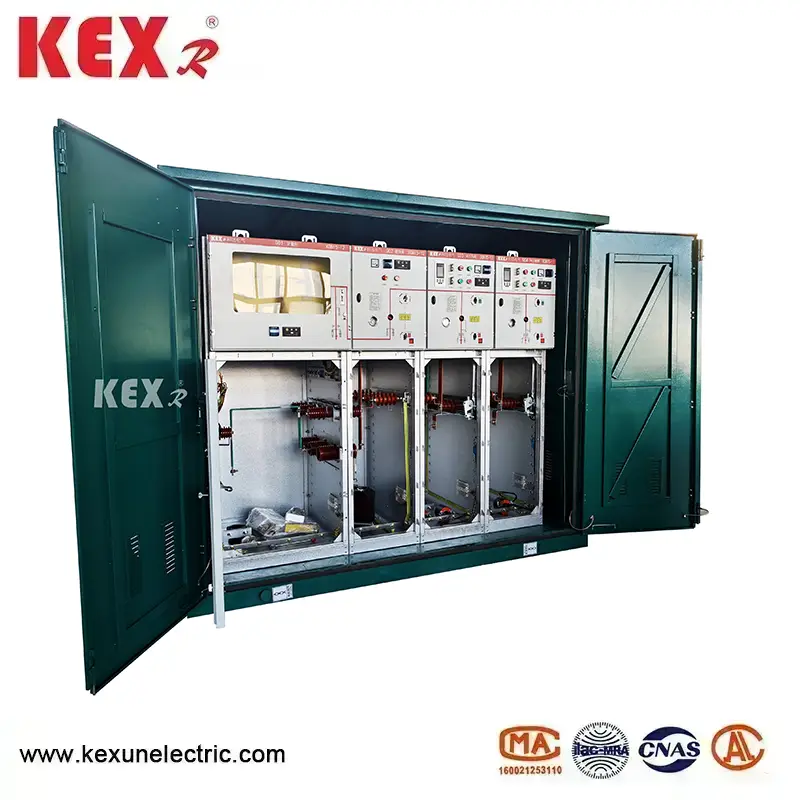

SF6 Halkalı Ana Ünite Dolabı

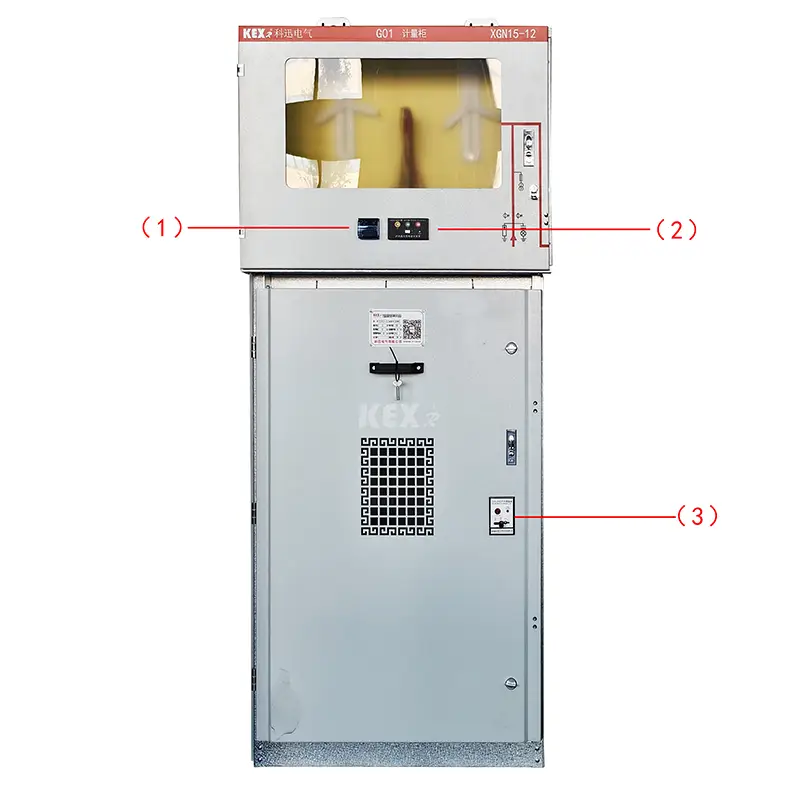

●Bileşenler

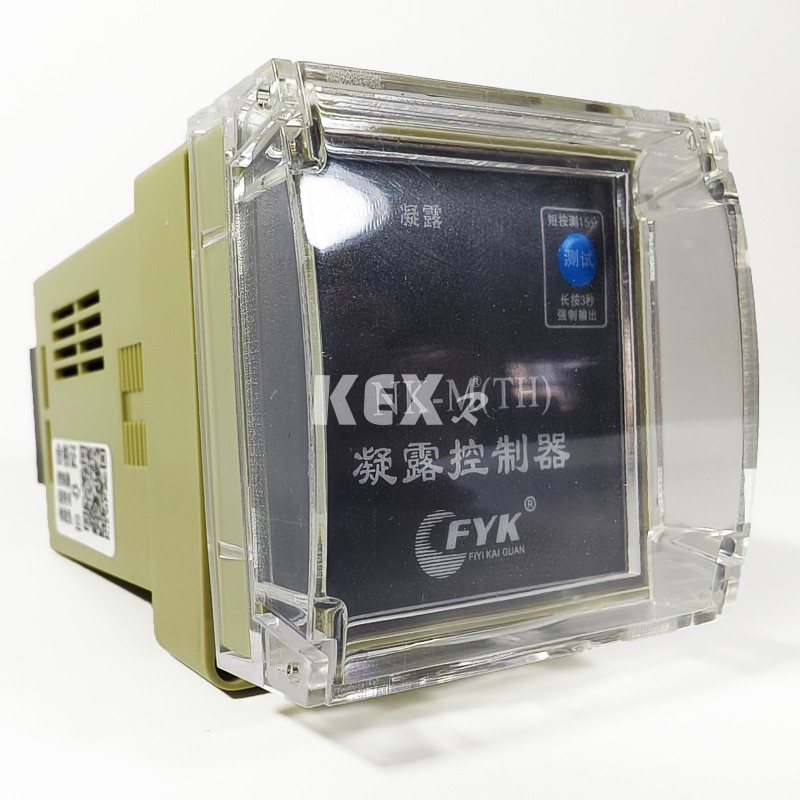

1. Yoğuşma kontrolörü

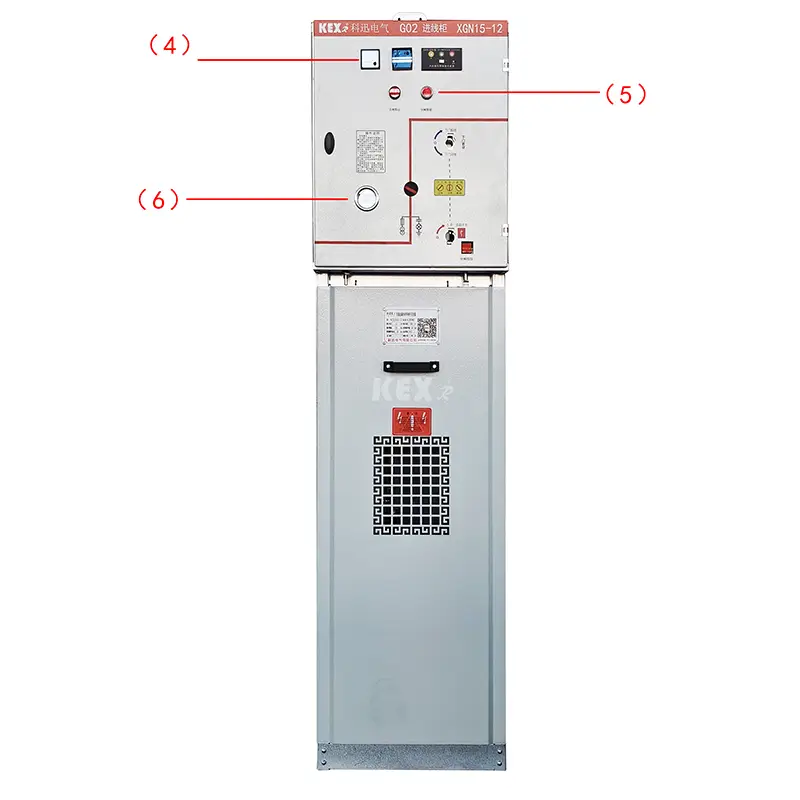

2. Şarjlı ekran

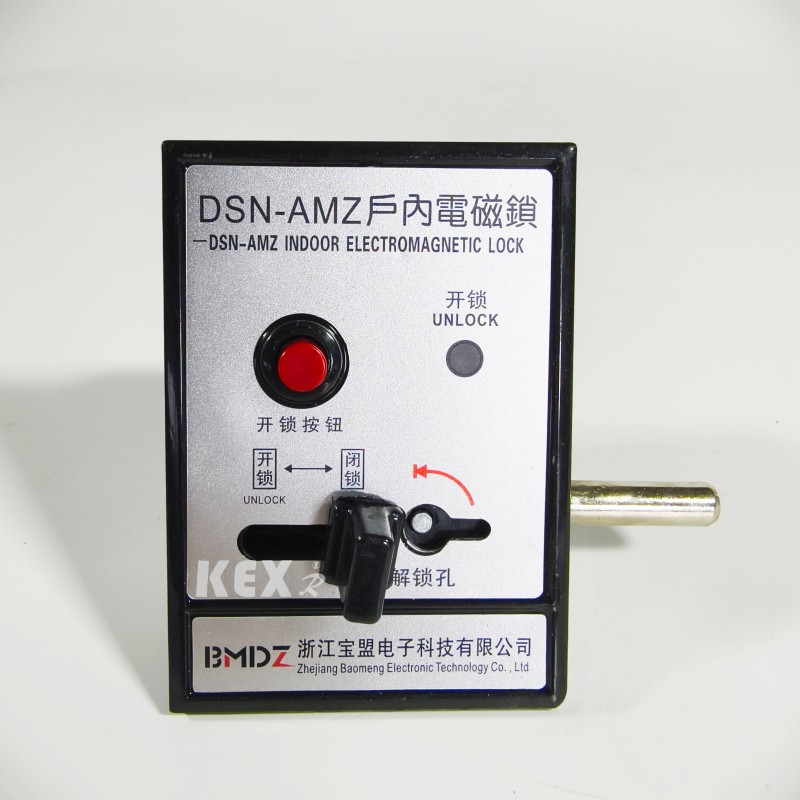

3. Kapalı elektromanyetik kilit

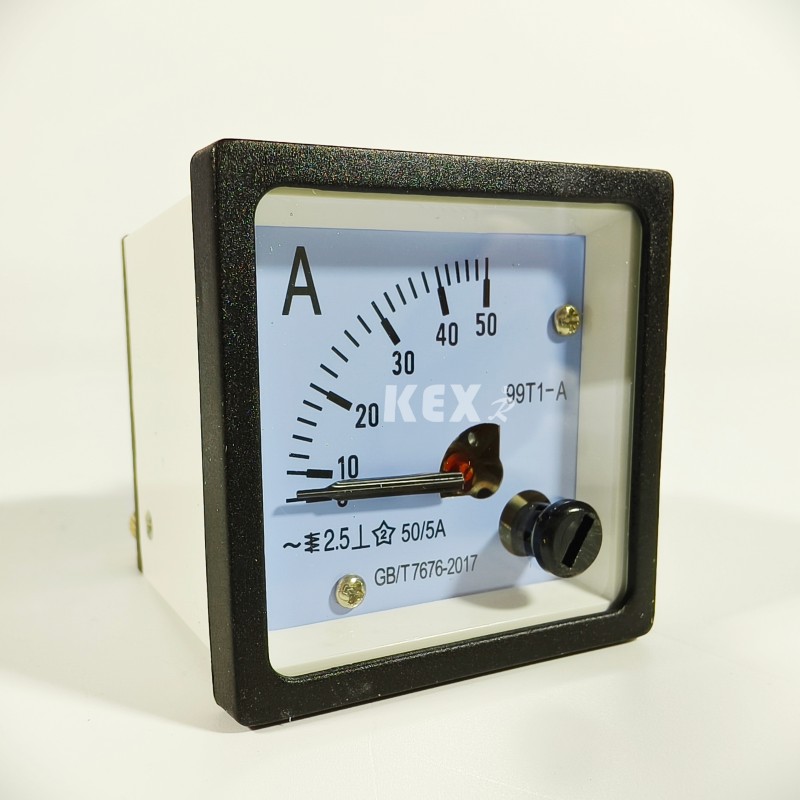

4. Ampermetre

6.Barometre

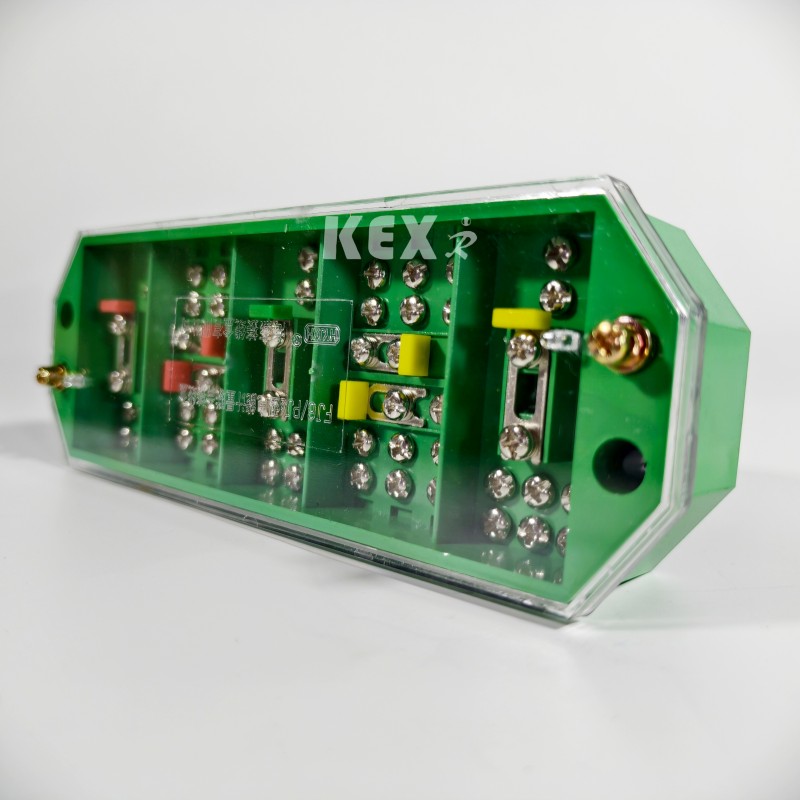

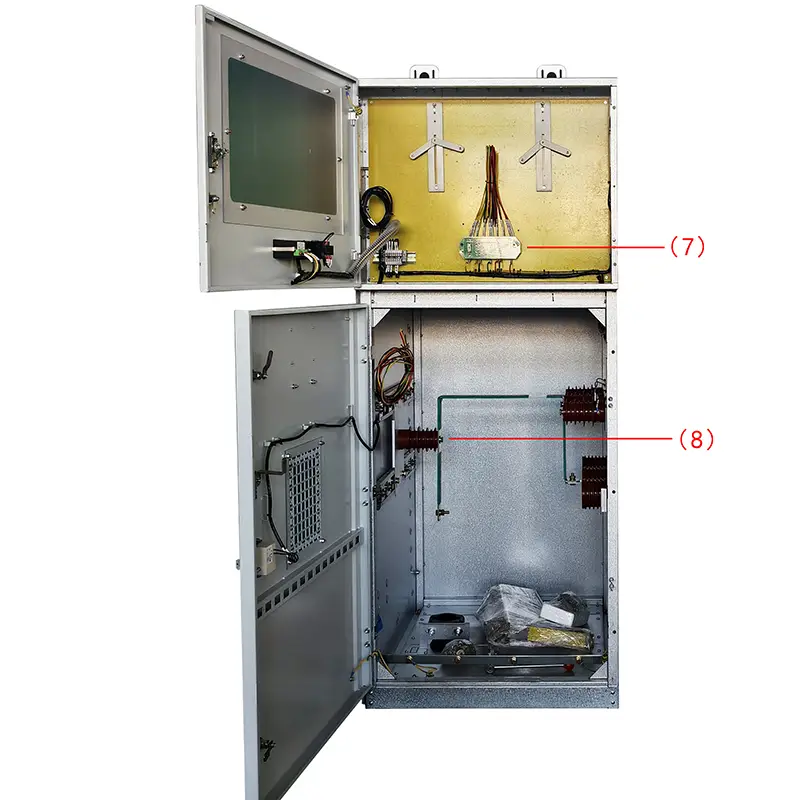

7. 3 Faz 3 telli elektrik konnektörü

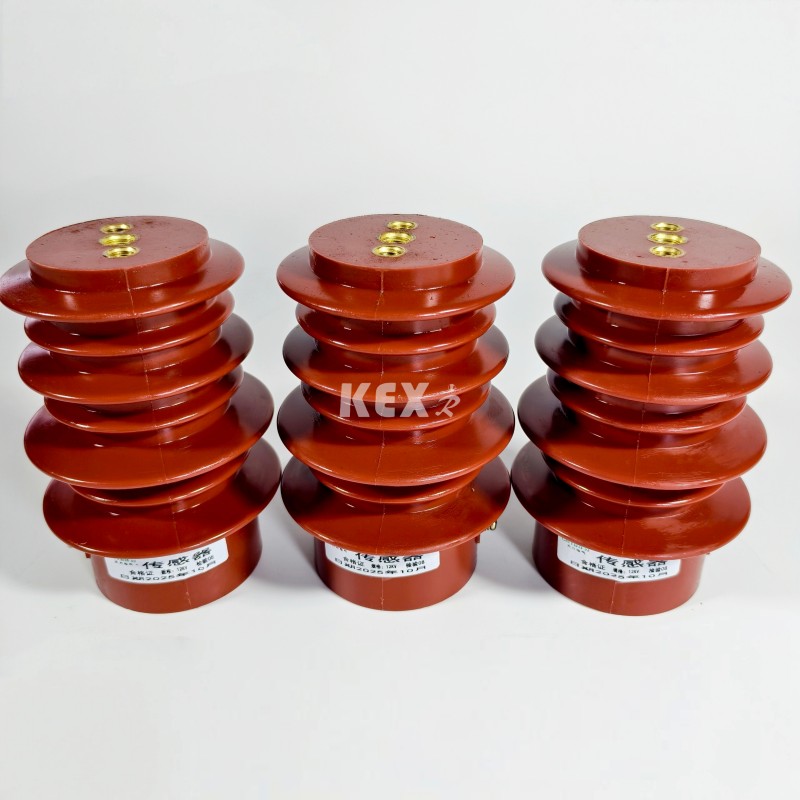

8.Verici

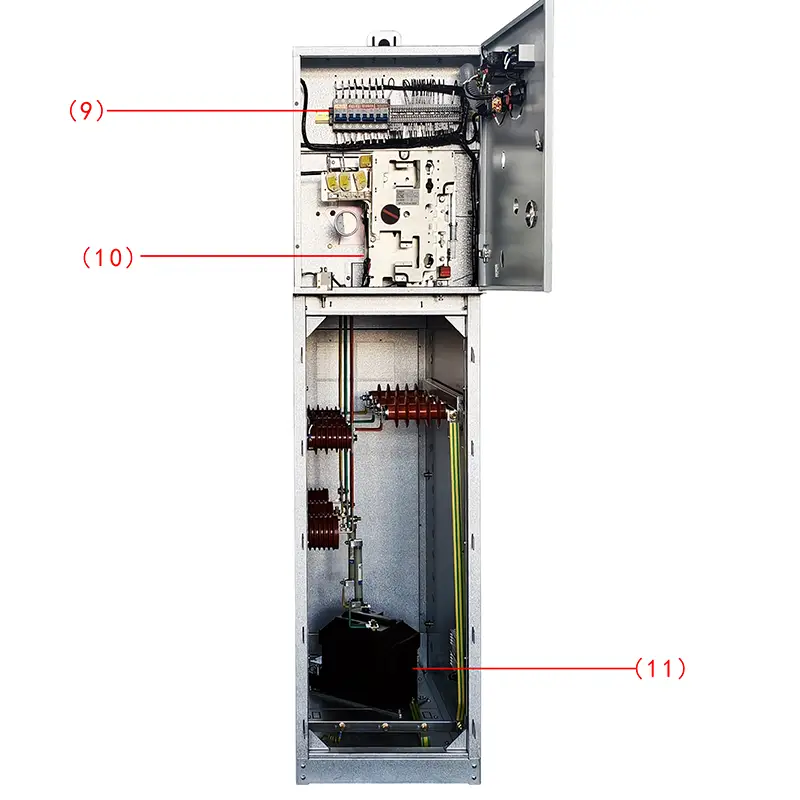

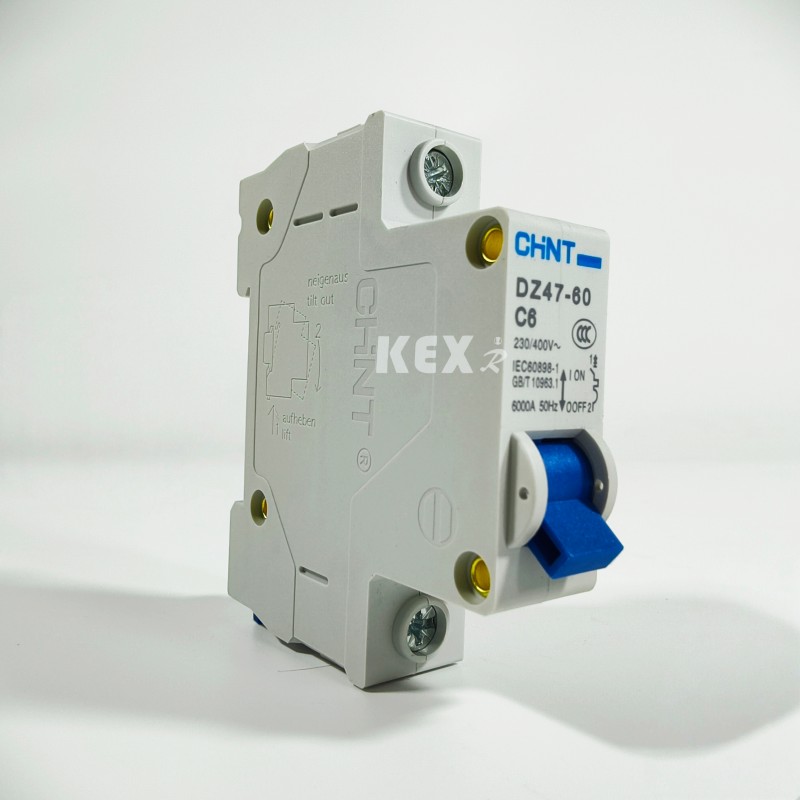

9. Mcb

10. Çalıştırma mekanizması

11.VT

● Koşulları kullanma

XGN15-12 tipi modüler SF6 Halka Ana Ünite Kabini, ana anahtar olarak kükürt hekzaflorür anahtarlı ve tüm kabin için hava yalıtımına sahip yeni nesil kompakt ve genişletilebilir metal mahfazalı bir anahtarlama cihazıdır. Basit yapı, esnek çalışma, güvenilir kilitleme ve uygun kurulum özelliklerine sahiptir ve çeşitli uygulamalar ve farklı kullanıcı gereksinimleri için tatmin edici teknik çözümler sağlayabilir. Pazarın değişen ihtiyaçlarını tam olarak karşılayabilen algılama teknolojisi ve en son koruyucu rölenin yanı sıra gelişmiş teknik performans ve hafif ve esnek montaj şemasını benimser.

XGN15-12 SF6 Halka Ana Ünite Kabininin ana anahtarları sırasıyla FLN36 ve FLN48'i benimser, SF6 yük anahtarları ve ABB orijinal SFG'dir ve ABB orijinal VD4/S, HD4/S devre kesiciler ve VS1 devre kesiciler de kullanıcıların ihtiyaçlarına göre donatılabilir.

● Çalışma Ortamı

◆ Yükseklik≤1000m

◆Ortam Sıcaklığı -25~40°C

◆Ortalama günlük bağıl nem %95'i geçmez; Aylık ortalama bağıl nem %90'ı geçmez;

◆ Sismik kapasite: 8 derece;

◆ Şiddetli titreşim ve darbenin olmadığı, yangın, kimyasal korozyon ve patlama tehlikesi olan yerler.

● Standartlar

XGN15-12 modüler SF6 Halkalı Ana Ünite Dolabı aşağıdaki standartları karşılamaktadır

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●XGN15-12 tipi modüler SF6 Ring Ana Ünite Kabininin teknik parametre tablosu

● XGN15-12 tipi modüler SF6 Ring Ana Ünite Kabininin yapısı

◆Bara odası: yük anahtarı

Anahtar odasına üç istasyonlu bir yük anahtarı monte edilmiştir. Yük anahtarının kabuğu epoksi reçineden yapılmıştır ve sülfür heksaflorür (SF6) ile doldurulmuştur. Gaz bir yalıtım ortamıdır ve müşterinin gereksinimlerine göre anahtar odasına S6F monte edilebilir. Alarm kontaklı gaz yoğunluğu ölçer veya gaz yoğunluğu ölçer.

◆Kablo odası: çalıştırma mekanizması, kilitleme mekanizması ve alçak gerilim kontrol odası.

Yük şalter kabini, esas olarak kablo bağlantısı için kullanılan geniş bir kablo odasına sahiptir, böylece tek damarlı veya üç damarlı kablolar, basit ekransız kablo kafalarıyla bağlanabilir ve aynı zamanda paratoner, akım trafosu, alt topraklama anahtarı ve diğer elemanlar geniş alana monte edilebilir. Standart tasarıma göre, dolap kapısında gözlem penceresi ve güvenlik kilitleme cihazı bulunur ve kablo odasının alt plakası, uygun boyutta destek çerçeveli sızdırmazlık kapağı ve kablo kelepçesi ile donatılmıştır. Kablo kurulumunu kolaylaştırmak için kablo odasının alt plakası ve ön kapı çerçevesi çıkarılabilir.

◆ Yoğurma mekanizması, kilitleme mekanizması ve düşük basınçlı kontrol odası

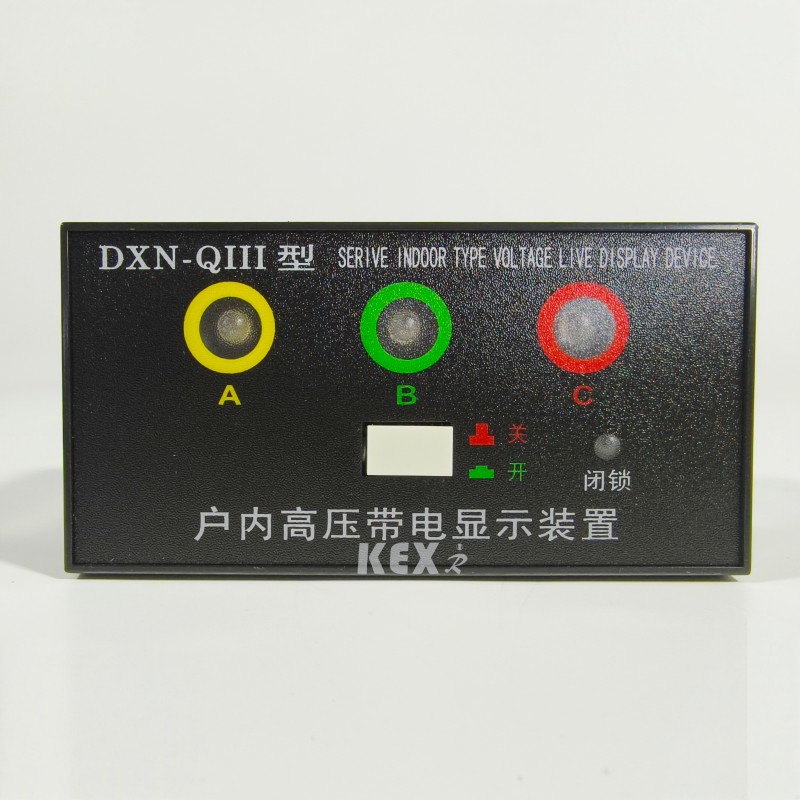

Kilitli alçak gerilim odası aynı zamanda kontrol paneli görevini de üstlenmektedir. Alçak gerilim odası, konum göstergeli yaylı çalıştırma mekanizması, mekanik kilitleme ve cihaz ile donatılmıştır ve ayrıca yardımcı kontaklar, tetikleme bobini, acil durum tetikleme mekanizması, kapasitif canlı ekran, tuş kilidi ve elektrikli çalıştırma cihazı ile donatılabilir. Alçak gerilim odasındaki alan aynı zamanda kontrol devresi, ölçüm cihazı ve koruyucu röle ile de donatılabilir. 750 mm genişliğindeki kabin, daha fazla aksesuarla donatılabilen iki özdeş alçak gerilim bölmesine sahiptir. XGN15 şalter kabininin tamamı iki parçaya ayrılabilir; kabinin üst kısmında veri yolu odası, yük şalteri, çalıştırma mekanizması ve alt kablo odasından ayrılan alçak gerilim odası bulunur. Bu nedenle, üst üniteye monte edilen ekipman güvenli ve rahat bir şekilde elden geçirilebilir ve yeniden düzenlenebilir ve üst ünitenin tamamı değiştirilebilir.

◆ Bara odası

Busbar odası kabinetin üst kısmında düzenlenmiştir. Otobüs odasında, ana otobüsler birbirine bağlanır ve tüm şalt sırasının içinden geçer.

● XGN15-12 tipi modüler SF6 Halkalı Ana Ünite Kabininin temel bileşenleri

▶FLN36 tipi SF6 yük anahtarı, şirket için yabancı teknoloji getirilerek ve yerli güç sisteminin gereksinimlerine göre geliştirilmiş ve üretilmiştir，üç çalışma durumuna sahiptir: Kapama, açma ve topraklama

▶Yük anahtarının dinamik ve statik kontakları güçlendirilmiş yapıya sahip basınçlı döküm epoksi reçine kabuk içine yerleştirilmiştir, ark söndürme ortamı olarak SF6 gazı kullanılır ve hava basıncı 14bar'dır. Her yük anahtarı yalıtılmıştır ve bakım gerektirmez ve barometre ayrı ayrı seçilebilir. Yük anahtarının kurulum yöntemi, kablo odası ile otobüs odası arasına çelik bir bölme yerleştirmek ve çalıştırma ve bakım için en katı güvenlik gereksinimlerini karşılamak üzere bunu yatay olarak monte etmektir. İçeride ark meydana gelirse, yük anahtarı kabuğunun arkasında yapısal bir zayıf nokta bulunur ve bu nokta yıkanarak giderilir ve daha sonra kabin üzerindeki ark tahliye valfi, kabinin dışındaki aşırı basınçlı hava akışını yönlendirmek için yıkanarak giderilir.

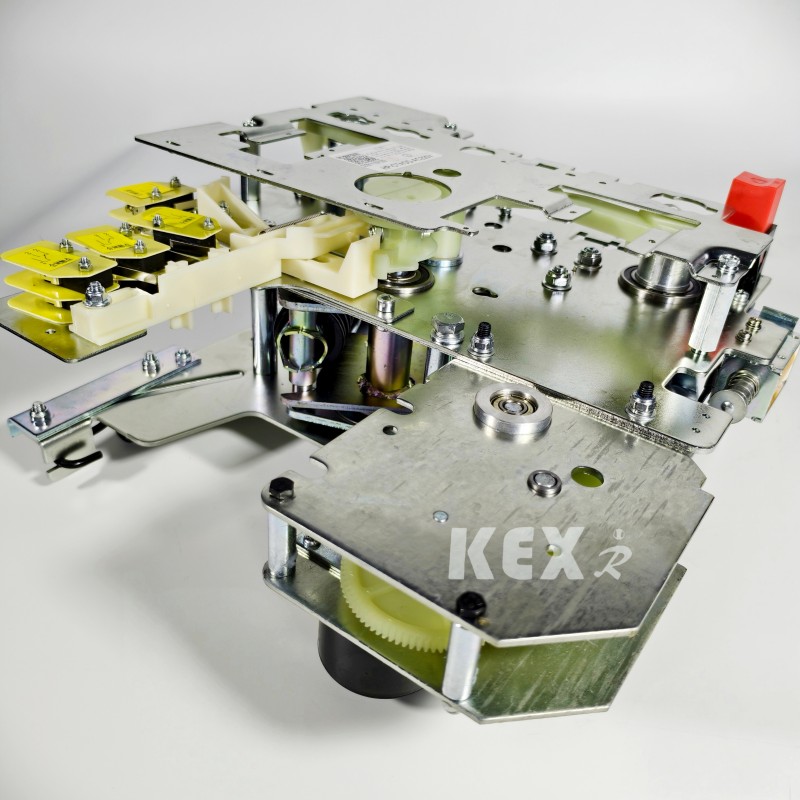

▶SF6 yük anahtarının iki çalışma mekanizması vardır: Tek yaylı çalıştırma mekanizması (K tipi) ve çift yaylı çalıştırma mekanizması (A tipi), uzaktan elektrik kontrolünü gerçekleştirmek için yukarıdaki iki tip çalıştırma mekanizmasına elektrik mekanizması eklenebilir.

●Seçim için şemalar

□Örnek Şema 1

◆Standart Yapılandırma ve Özellikler

▶630A Otobüs

▶Yük anahtarı:FLN36-12D/T630-20

▶Üç istasyonlu yük anahtarı (kapatma, izolasyon, topraklama) veya iki istasyonlu anahtar (kapatma, izolasyon)

▶Şalterin çalışma ucuna görsel pencereler yerleştirilmiştir.

▶Ana şalter ve topraklama şalteri iki ayrı çalıştırma deliği ile çalıştırılmakta olup, her biri kendinden kilitlidir.

▶Yük anahtarı ve topraklama anahtarının konum göstergesi

▶Kapasitif voltaj göstergeli anahtar gövdesi

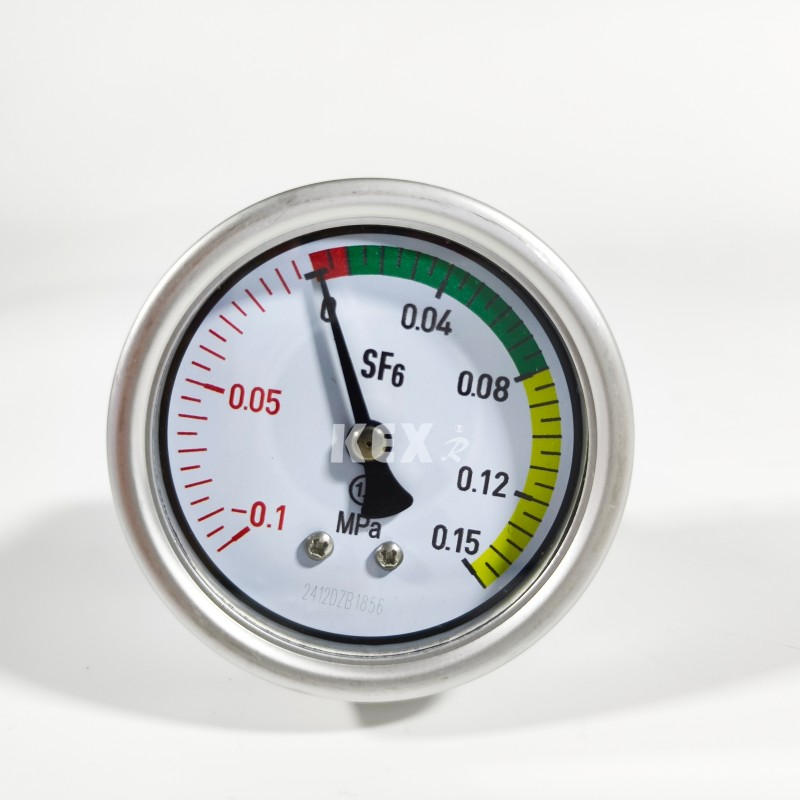

▶Yoğunluk röleli SF6 gaz basınç göstergesi

▶Kablo odasının ön paneliyle birbirine bağlanan topraklama anahtarı

◆ İsteğe bağlı yapılandırma ve özellikler

▶Ayrılmış Veri Yolu Uzantısı

▶Yük anahtarlamalı çalışma motoru: AC220V/110V DC220V/110V/48V

▶Kısa Devre ve Topraklama Arıza Göstergesi

▶Yıldırımdan Korunma Cihazı (Dağıtım Tipi, Santral Tipi, Çıkış Tipi)

▶CT ve Metre Ölçümü

▶Çalışma Güç Kaynağı için Gerilim Trafosu PT

▶AC110V/220V Giriş Hattının Canlı Topraklama Kapatması (Alt Kabloda Gerilim Varken Topraklama Anahtarı ve Kapalı Topraklama Kapatma Alt Kapısı)

▶Yardımcı Kontak:Ana Şalter 4NA+4NK Topraklama Şalteri 2NA+2NK

□Örnek Şema 2

◆ Standart Yapılandırma ve Özellikler·

▶630A ana bara

▶Yük anahtarı:FLN36-12D/T100-50

▶Üç istasyonlu yük anahtarı (kapatma, izolasyon ve topraklama)

▶Üç istasyonlu yük şalteri, sigorta başlığı ve sigorta ucu topraklama şalteri

▶Mekanik bağlantı için

▶Sigorta açma göstergesi ve uzaktan sinyal iletimi

▶Anahtarın çalışma ucuna görsel bir pencere yerleştirilmiştir.

▶Ana şalter ve topraklama şalteri iki ayrı çalıştırma deliği ile çalıştırılmakta olup, her biri kendinden kilitlidir.

▶Yük anahtarı ve topraklama anahtarının konum göstergesi

▶Kapasitif voltaj göstergeli anahtar gövdesi

▶Yoğunluk röleli SF6 gaz basınç göstergesi

▶Kablo odasının ön paneliyle birbirine bağlanan topraklama anahtarı

◆ İsteğe bağlı yapılandırma ve özellikler

▶Ayrılmış Veri Yolu Uzantısı

▶Yük anahtarlamalı çalışma motoru: AC220V/110V DC220V/110V/48V

▶Kısa ve Topraklanmış Arıza Göstergesi

▶CT ve Metre Ölçümü

▶Kayıp Gerilim Hatası AC220V

▶Aşırı akım ayırıcı:GL25/5

▶Yardımcı kontaklar:ana şalter 4NA+4NK topraklama anahtarı 2NA+NK

▶Açma bobini: AC220V/110V DC220V/110V/48V

▶Sigorta Sigorta (Arıza Sinyali):1NO

▶Sinyalli basınç göstergesi:1NO

□Örnek Şema 3

Birincil Program Numarası D07

◆Standart Yapılandırma ve Özellikler

▶İki adet LZZBJ9 Akım Trafosu

▶İki adet JDZ Gerilim Transformatörü

▶PT sigortasını koruyun

▶Kablo odasının ön panelinin kilitlenmesi

◆İsteğe bağlı yapılandırma ve özellikler

▶Anahtarlı Voltmetre

▶Anahtarlı bir ampermetre

▶3 CT ,3 PT

▶Canlı Şalt Kabinini Gösteren Kapasitif Gerilim Göstergesi

▶Watt saat ölçer

▶Negatif kontrol
