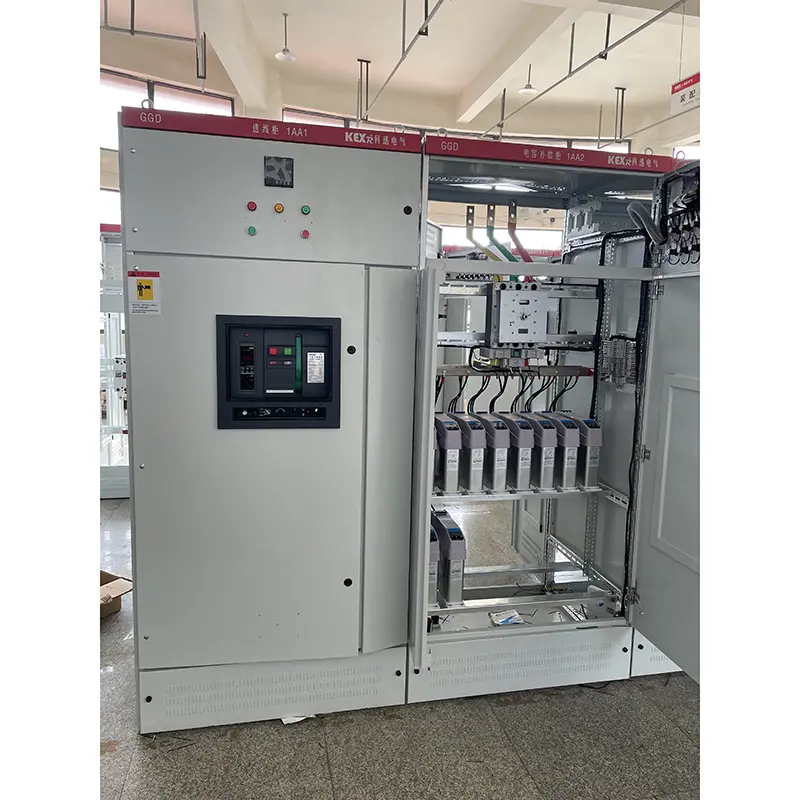

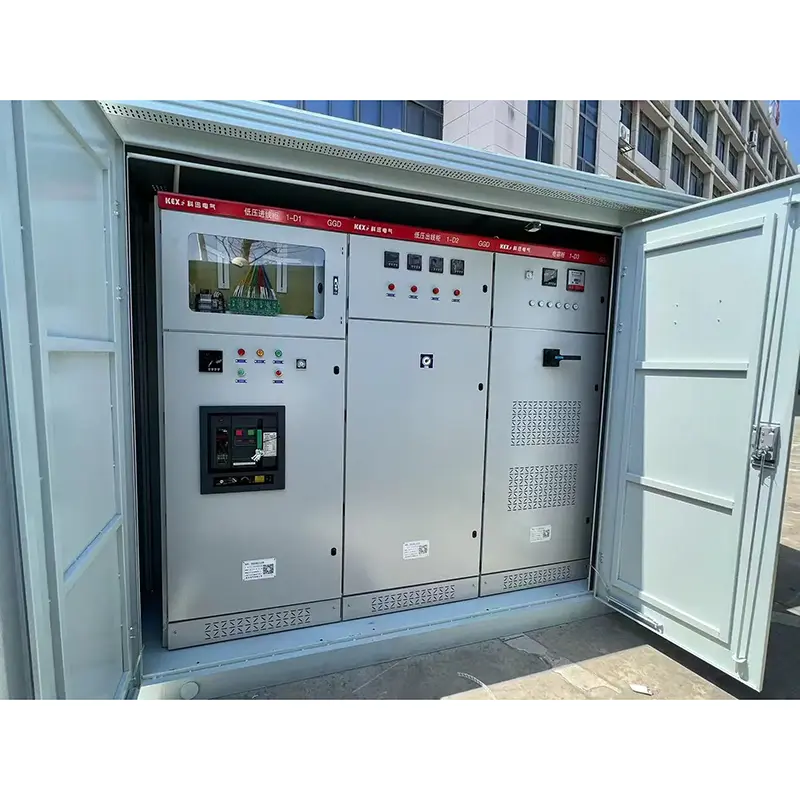

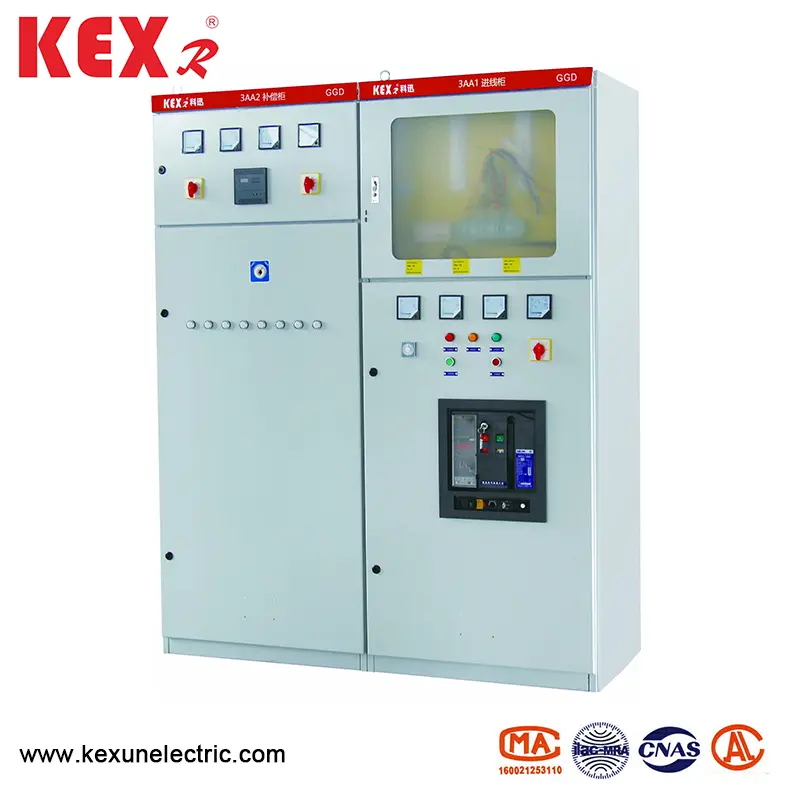

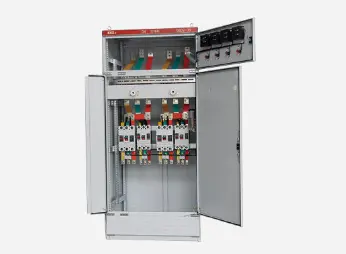

AC Düşük Voltaj Dağıtım Kabini

● Uygulama alanı

GGD AC Düşük Voltaj Dağıtım Kabini, Enerji Bakanlığı ve Güç Kullanıcıları ve Tasarım Departmanlarının çoğunluğunun yetkin üstlerinin gereksinimlerine göre güvenlik, ekonomi, rasyonalite ve güvenilirlik ilkesi üzerine tasarlanmış yeni bir düşük voltaj dağıtım kabini türüdür. Ürün, yüksek kırılma kapasitesi, iyi dinamik ve termal stabilite, esnek elektrik şeması, uygun kombinasyon, seri, güçlü uygulanabilirlik, yeni yapı ve yüksek koruma seviyesinin özelliklerine sahiptir ve düşük voltajlı şalterin güncellenmiş bir ürünü olarak kullanılabilir. GGD AC Düşük Voltaj Dağıtım Kabini, IEC439 Düşük Voltaj Şalt ve Kontrolgear, GB7251 Düşük Voltaj Şalt ve diğer standartlara uygundur.

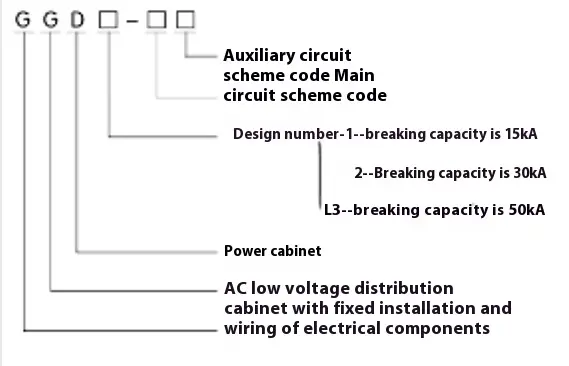

● Model anlamı

● Elektrik performansı

◆ Temel elektrik parametreleri

◆ Ana devre şeması

GGD AC düşük voltaj dağıtım kabini ana devresi için 129 şema ve 298 spesifikasyon vardır (yardımcı devrelerin fonksiyonel değişikliklerinden ve kontrol voltajındaki değişikliklerden türetilen şemalar ve özellikler hariç). Bunlar arasında GGD1'in 49 şeması ve 123 spesifikasyonu vardır. GGD2'nin 53 şeması ve 107 spesifikasyonu vardır. GGD3 modelinin 27 şemaya ve 68 spesifikasyonu vardır Ana devre şeması, enerji santrallerinin ihtiyaç duyduğu şemayı artıran tasarım ve kullanım departmanlarının çoğunluğunun görüşlerini talep ederek seçilmiştir. 2000KVA ve altındaki dağıtım transformatörleri için uygun 3150a'ya kadar akım olarak derecelendirildi. Buna ek olarak, reaktif güç telafisi ihtiyaçlarını karşılamak için, toplam 4 ana devre şeması ve 12 spesifikasyon ile GGJ1 ve GGJ2 iletim telafisi dolabı tasarlanmıştır.

◆ Yardımcı devre şeması

Yardımcı devrenin tasarımı iki bölüme ayrılmıştır: güç kaynağı şeması ve elektrik santrali şeması. BGD kabinde ikincil bileşenleri kurmak için yeterli alan vardır. Aynı zamanda, NLS, röle koruması eklerken enerji santrallerinin ve özel kullanıcıların ihtiyaçlarını karşılamak için özel bir LM23D akım transformatörü de geliştirdi.

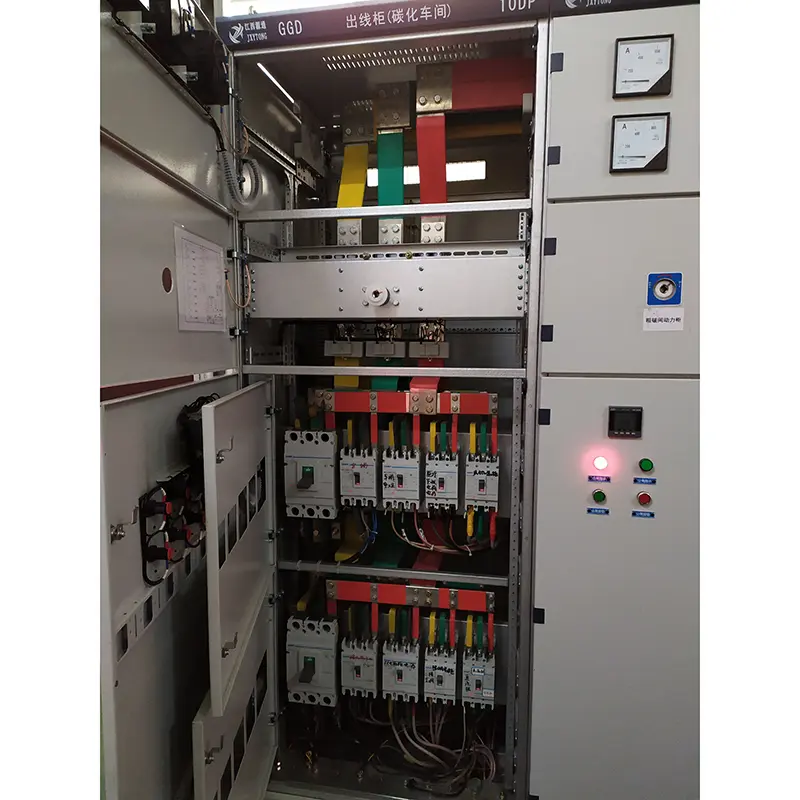

◆ Ana otobüs-bar

Fiyat oranı ve bakır değiştirmenin fizibilitesi göz önüne alındığında, nominal akım 1500A'nın altındayken tek bir alüminyum veri yolu kullanılabilir ve nominal akım 1500 A'nın üzerinde olduğunda bir çift bakır veri yolu kullanılabilir. Üretici bu düzenlemeye göre prototipi üretir ve tip testini geçer. Tabii ki, üretici alüminyum veri yolu kullanıcıların gereksinimlerine göre aynı akım kapasitesine sahip bir bakır veri yolu ile değiştirebilir. Otobüslerin üst üste binen yüzeylerinin hepsi gölet kalay işlemi ile tedavi edilir

◆ Elektrik bileşenlerinin seçimi

▶ GGD tipi AC düşük voltaj dağıtım kabini esas olarak Çin'de seri üretilebilen gelişmiş elektrik bileşenlerini benimser. Aynı zamanda, ekonomi ve rasyonellik ilkesine göre, DZ10D ve D220 gibi bazı mevcut eski ürünler, fizibilite tam olarak dikkate alınma öncülüne ayrılmıştır ve eski ürünler seçilmemiştir.

▶ HD13BX ve HS13BX Rotary ile çalışan bıçak anahtarları, NLS tarafından BGGD dolabının benzersiz yapısının ihtiyaçlarını karşılamak için tasarlanan özel bileşenlerdir. Mekanizmanın çalışma modunu değiştirir ve eski ürünlerin avantajlarını korurlar ve pratik elektrik bileşenleridir.

▶ Tasarım departmanı, kullanıcıların ihtiyaçlarına göre daha iyi performansa ve daha gelişmiş teknolojiye sahip yeni elektrik bileşenleri seçiyorsa, GGD tipi AC düşük voltaj dağıtım kabini iyi kurulum esnekliğine sahiptir ve genellikle elektrik bileşenlerinin güncellenmesi nedeniyle üretim ve kurulumda zorluklara neden olmaz.

▶ Ana devrenin dinamik stabilitesini daha da iyileştirmek için NLS, GGD kabine için ZM kombine veri yolu kelepçesi ve yalıtım desteği tasarladı. Bus çubuğu kelepçesi, yüksek yalıtım mukavemeti, iyi kendi kendine söndürme performansı ve benzersiz yapıya sahip yüksek mukavemetli ve yüksek filiz geciktirici PP0 alaşım malzemesinden yapılmıştır. Sadece yapı taşını ayarlayarak tek bir veri yolu çubuğu kelepçesi veya bir çift veri yolu çubuğu kelepçesinde kolayca birleştirilebilir. Yalıtım desteği, eski ürünlerin yetersiz sürünme mesafesinin kusurunu çözen düşük maliyetli ve yüksek mukavemete sahip manşon tipi kalıplanmış eklemdir.

● Kurulum ve kullanım

Ürün alıcı yere geldikten sonra, önce ambalajın sağlam olup olmadığını kontrol etmeli ve sorunların bulunduğu zamandaki nedenleri bulmak için ilgili departmanları bilgilendirmelidir. Hemen kurulmamış ürünler için, normal kullanım koşullarının hükümlerine göre uygun yerlere yerleştirilmelidir.

◆ Ürün kurulumu

 Ürünlerin kurulumu kurulum şeması diyagramına (bakınız ekli şekle) göre yapılmalı ve temel kanal çelik ve cıvataları kullanıcılar tarafından sağlanacaktır. Ana veri yolu, teneke kaplama ile bir sıraya monte edildiğinde, üst üste binen yüzey onarılmalı ve düzleştirilmeli, temizlenmeli, nötr vazelin ile kaplanmalı veya diğer önlemler alınmalı ve daha sonra cıvatalarla sabitlenmelidir.

◆ Ürünler, kurulumdan sonra ve çalıştırılmadan önce aşağıdaki öğeler için denetlenecek ve test edilecektir.

▶ Kabinin üst boyasının düşüp düşmediğini ve kabinin kuru ve temiz olup olmadığını kontrol edin.

▶ Elektrik bileşenlerinin çalışma mekanizmasının esnek olup olmadığı ve sıkışma veya aşırı işletim kuvveti olmamalıdır.

▶ Ana elektrikli aletlerin ana ve yardımcı temaslarının açılması güvenilir ve doğru olup olmadığı.

▶ Enstrüman endikasyonunun ve transformatörün oranı ve polaritesi doğru olup olmadığı.

▶ Busbar bağlantısının iyi olup olmadığı ve yalıtımın desteklediği, montaj parçalarının ve aksesuarlarının sıkı ve güvenilir bir şekilde yükılıp kurulmadığı.

▶ Yardımcı temasın gereksinimleri karşılayıp karşılamadığı, sigortanın sigorta çekirdek spesifikasyonunun doğru olup olmadığı, röleyin ayar değerinin tasarım gereksinimlerini karşılayıp karşılamadığı ve eylemin güvenilir ve doğru olup olmadığı.

▶ Devrenin temasının elektrik şeması diyagramının gereksinimlerini karşılayıp karşılamadığı.

▶ Koruma devre sisteminin gereksinimleri karşılayıp karşılamadığı.

▶ 1 megohMeter'den az olmayan yalıtım direnci değerini ölçmek için 500 volt megohmetre kullanın.

◆ Kullanım Önlemleri

(1). Bu ürün duvara monte edilmez, bir tarafta (ön taraf) çalıştırılmaz ve çift kapı ile tutulmaz. Sadece nitelikli profesyoneller çalışma, denetim ve bakım için ürün bakım kanalını ve dolap kapısını girebilir veya açabilir.

(2). Hava anahtarı Birçok kez sonra, ana temas yerel yanıkları yapacak ve karbon maddeleri üretecek, temas direncini artıracak, çalışma talimatlarına göre hava anahtarının düzenli olarak bakımı ve onarılmalıdır.

◆ Üretici, tedarik ederken aşağıdaki belgeleri ve aksesuarları sağlayacaktır:

▶ Paketleme Listesi

▶ Ürün Sertifikası

▶ Kullanım talimatları

▶ Fabrika Test Raporu

▶ İlgili elektrik çizimleri

▶ Kabine kapı anahtarları, çalışma kolları ve sözleşmede belirtilen yedek parçalar.

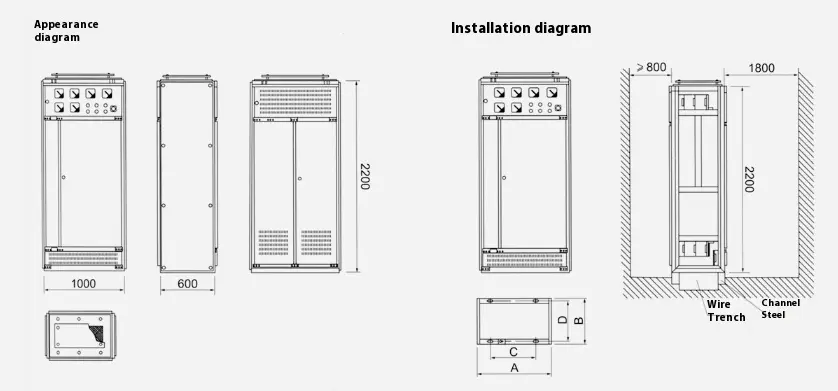

● GGD tipi AC Düşük Voltaj Dağıtım Kabini'nin Anahat ve Kurulum Şematik Diyagramı
