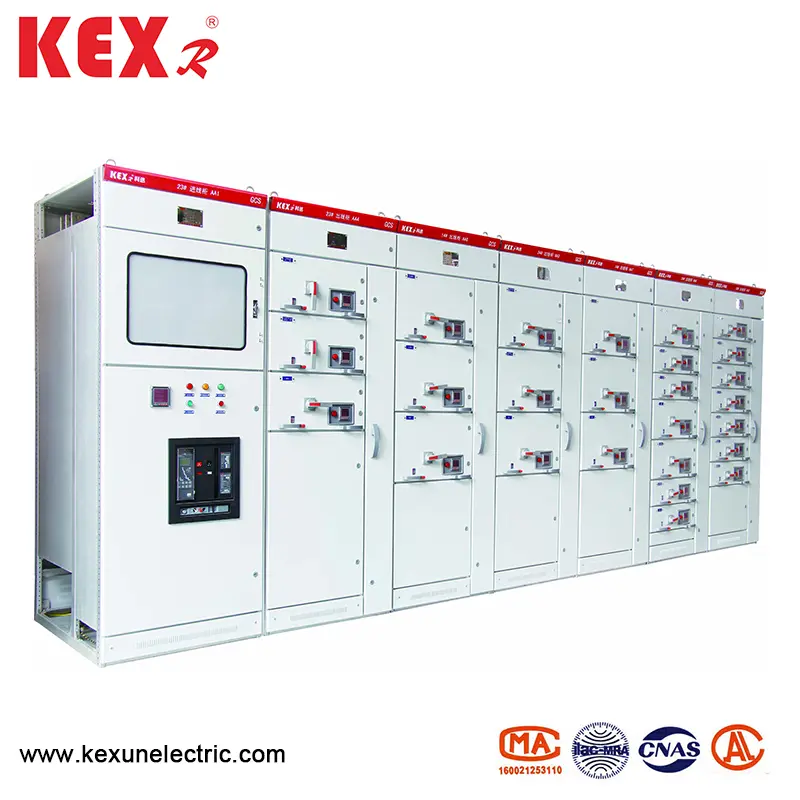

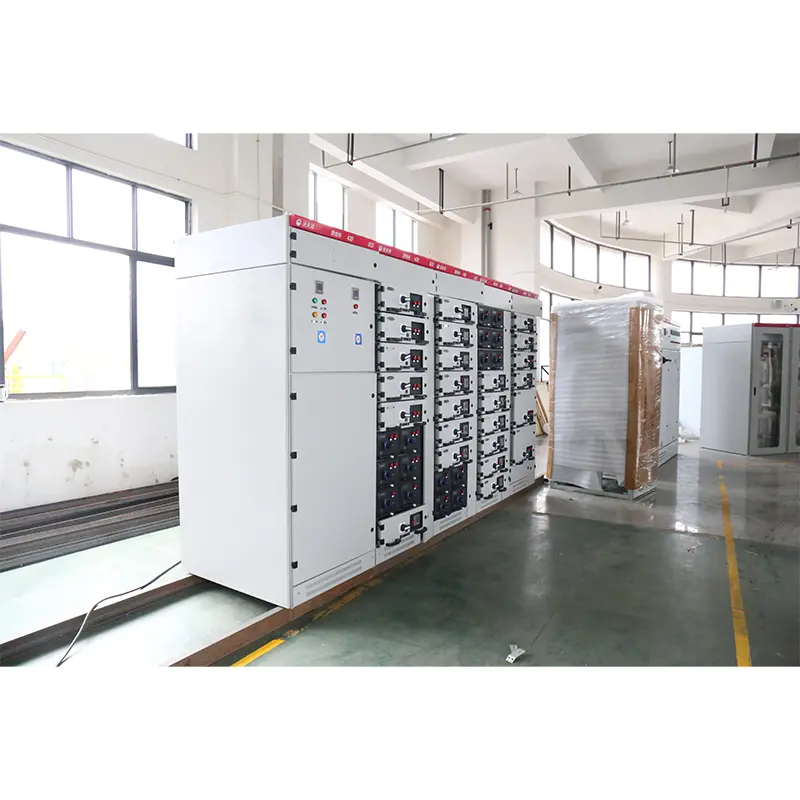

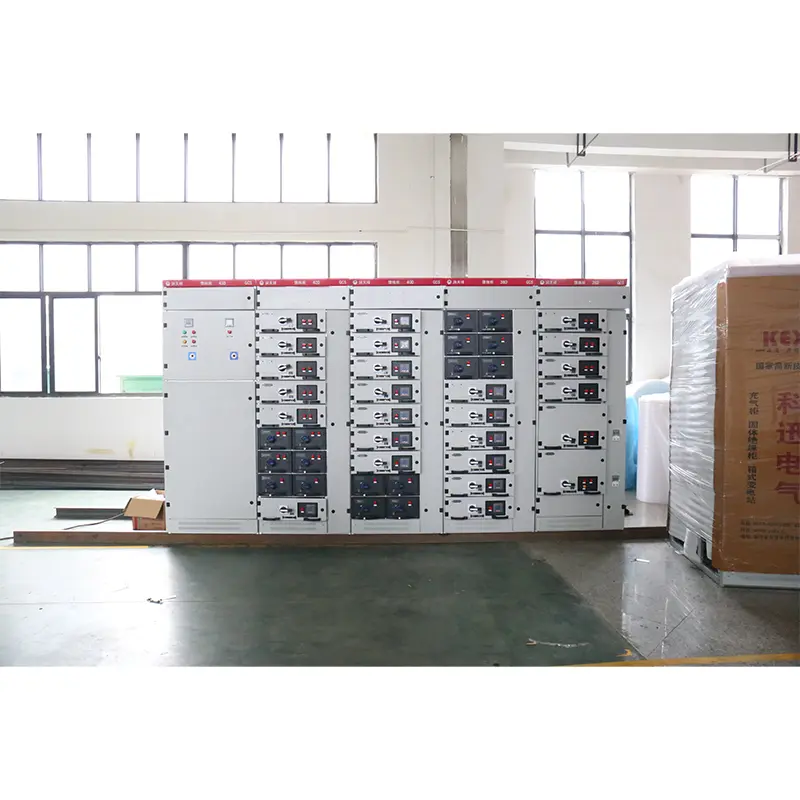

Düşük Voltajlı Ekstraksiyon Anahtarı Dolabı

● Performans endeksi

GCS Tip Düşük Voltaj Ekstraksiyon Anahtarı dolabının tasarımı aşağıdaki standartları karşılamaktadır:

▶ IEC439-1 Düşük voltajlı şalt ve kontrolgear

▶ GB7251 Düşük Voltajlı Şalt

▶ ZBK36001 Düşük Voltajlı Çekme Şalteri

● Temel parametreler

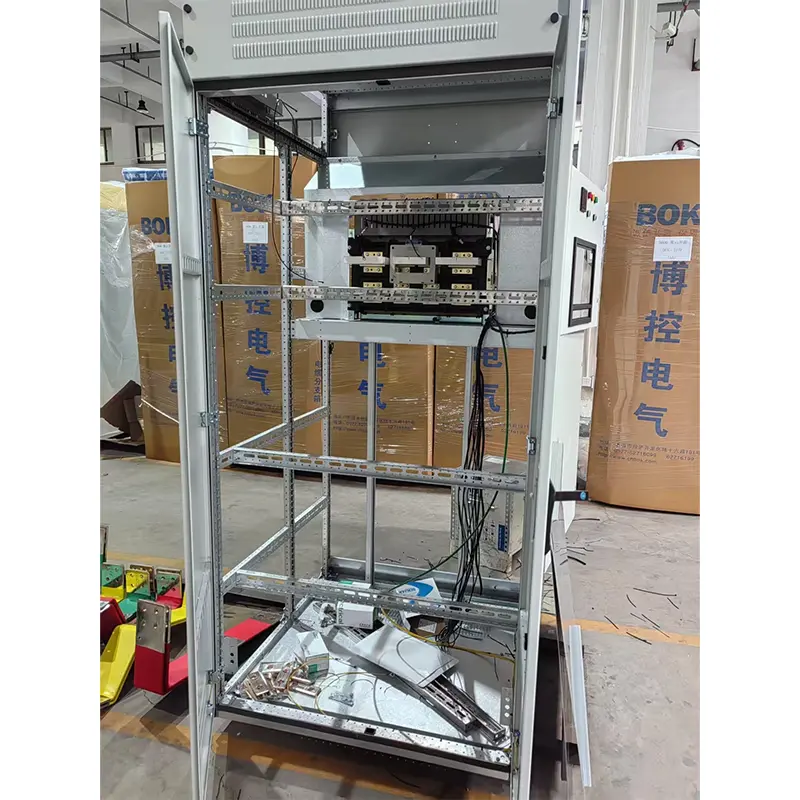

● Ana yapı

▶ GCS tipi düşük voltajlı ekstraksiyon anahtarı dolabı, 8mf tip açık bölüm çeliğini benimser ve bölüm çeliğinin iki tarafında sırasıyla 20mm ve 100mm ve ①9.2mm modüllü kurulum delikleri vardır, bu nedenle dahili kurulum esnek ve uygundur.

▶ Ana çerçeve, kullanıcıların seçmesi için tam olarak birleştirilmiş yapı ve kısmen kaynaklı yapı (yan çerçeve ve çapraz ışın) olmak üzere iki montaj formunda tasarlanmıştır.

▶ Cihazın her fonksiyonel odası birbirinden izole edilir ve bölmeleri fonksiyonel birim odasına, otobüs odasına ve kablo odasına ayrılır. Her bir odanın işlevleri nispeten bağımsızdır.

▶ Yatay ana veri yolu, cihazın ana devresinin yüksek kısa devre mukavemetine sahip olmasını sağlamak için temel önlem olan kabinin arkasında yatay olarak düzenlenmiştir.

▶ Kablo bölmesinin tasarımı, kabloların yukarı ve aşağı gitmesini çok uygun hale getirir.

▶ Cihazın genel kabinesinin boyut serisi (aşağıdaki tabloya bakın):

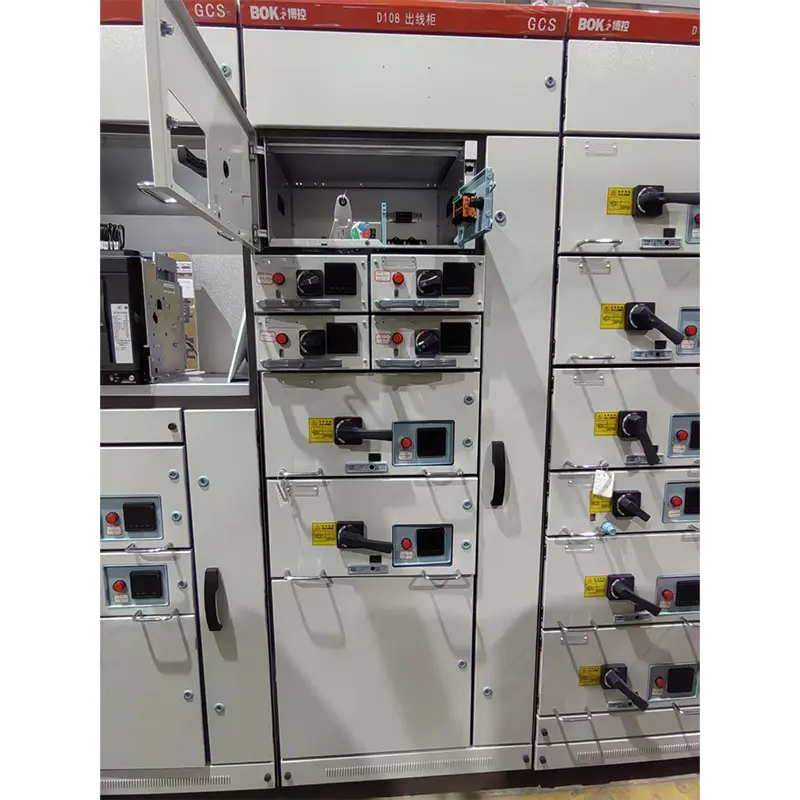

● Fonksiyon birimi

1. Çekmecenin yüksekliği 160 mm'dir. 1/2 birim, 1 birim, 3/2 birim, 2 birim, 3 birim ve beş boyutlu seriye ayrılmıştır. Ünite devresinin nominal akımı 400A veya daha azdır.

2. Çekmece sadece yükseklik boyutunda değişir ve genişliği ve derinlik boyutu değişmeden kalır. Aynı fonksiyonel birimlere sahip çekmeceler iyi değiştirilebilirliğe sahiptir.

3. Her MCC dolabı en fazla 11 tek birim çekmecesi veya 22 1/2 birim çekmecesi ile donatılabilir. Burada birden fazla bir birim çekmeceden çok fonksiyonlu bir arka plaka benimser.

4. Akıma göre, çekmecenin giriş ve çıkış çizgileri aynı çip yapısına sahip farklı sayıda eklenti benimser.

5. 1/2 birim çekmece ve kablo odası, arka plaka yapısı ile ZJ-2 adaptörü ile bağlanır.

6. Birim çekmece ve kablo odası arasındaki bağlantı, geçerli derecelendirmeye göre aynı boyutta çubuk veya tüp yapısına sahip ZJ-1 adaptörünü benimser.

7. Çekmece ünitesi, mekanik birbirine geçen cihazlarla donatılmıştır.

● Ana elektrik bileşenleri

Ana elektrik bileşenlerinin seçim ilkesi, Çin'de seri olarak üretilebilen ve cihazın yüksek performansının gereksinimlerini karşılayabilen ithal teknolojiye dayanmaktadır.

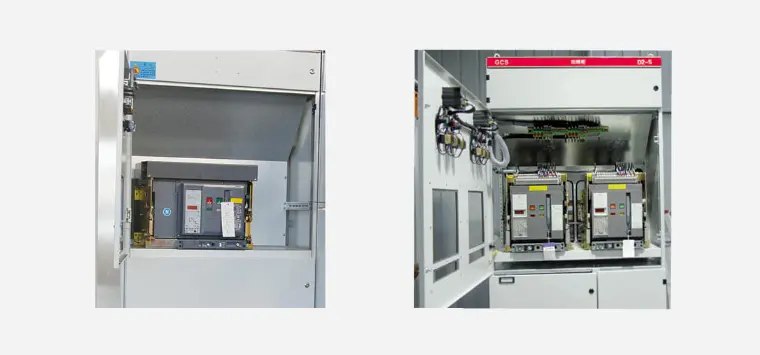

▶ Güç kaynağı ve besleyici ünitesinin kesicisi esas olarak AH serisini seçer. Schneider Company tarafından üretilen diğer M serileri ve ABB Company tarafından daha gelişmiş performansla üretilen F serisi de seçilebilir. Ah devre kesici iyi performans, kompakt yapı, hafif ve güçlü serilerin özelliklerine sahiptir. Fiyat nispeten düşük, bakım ve kullanım uygundur ve tüm performans endeksleri bu cihazın gereksinimlerini karşılayabilir.

▶ Çekmece ünitesi (motor kontrol ünitesi, kısmi besleme ünitesi) Devre kesiciler esas olarak CM1 ve TG.TM30 serisi plastik kasa devre kesicileri seçin ve bazıları Moeller Company tarafından üretilen NZM'yi seçin. 100a serisi. Bu anahtarlar, iyi performans, kompakt yapı, kısa ark veya ark ve hiçbir ark ve bu cihazın gereksinimlerini karşılayabilecek yüksek teknik ve ekonomik göstergelerin özelliklerine sahiptir.

▶ İzolasyon anahtarı ve sigorta izole anahtarı Q serisi olacaktır. Bu seri yüksek güvenilirliğe ve güçlü kırılma yeteneğine sahiptir ve mekanik birbirine geçmeyi gerçekleştirebilir.

▶ Ana sigorta NT serisidir. 5. AC kontaktörleri B ve LCI-D Serisi olmalıdır.

● GCS Tip Düşük Voltajlı Ekstraksiyon Anahtarı Kabini Özellikleri

1. Adaptörün ısı kapasitesini iyileştirin ve adaptörün sıcaklık artışının neden olduğu ek sıcaklık artışını konektör, kablo başlığı ve ara parçaya büyük ölçüde azaltın.

2. İşlevsel birimler ve bölmeler arasındaki ayrım açık ve güvenilirdir ve bir birimin başarısızlığı diğer birimlerin işini etkilemez, böylece arıza minimum aralıkla sınırlıdır.

3. Otobüslerin yatay düzenlemesi, cihazın iyi dinamik ve termal stabiliteye sahip olmasını sağlar ve 80/176ka kısa devre akımının etkisine dayanabilir.

4. Tek bir 4. mcc dolaptaki devre sayısı, enerji üretiminde, petrokimya sistemlerinde ve büyük tek birim kapasiteye sahip diğer endüstrilerdeki otomatik elektrik kapılarının (makineler) ihtiyaçlarını tam olarak göz önünde bulundurarak 22'ye kadardır.

5. Cihaz ve harici kablo arasındaki bağlantı kablo bölmesinde tamamlanır ve kablo yukarı ve aşağı gidebilir. Mevcut transformatör, kurulum ve bakımı kolaylaştıran kablo bölmesine monte edilir.

6. Aynı güç dağıtım sisteminde, kısa devre akımı akım sınırlayıcı reaktörlerin eşleşmesi ile sınırlandırılabilir, veri yolu voltajı belirli bir değerde stabilize edilebilir ve bileşenlerin kısa devre mukavemeti gereksinimleri kısmen azaltılabilir.

7. Çekmece ünitesinin yeterli sayıda ikincil konektöre (ünite 1 ve üstü için 32 çift ve birim 1/2 için 20 çift), kontak sayısı için bilgisayar arayüzü ve otomatik kontrol döngüsünün gereksinimlerini karşılayabilen

● Yardımcı devre

Yardımcı devre şemasının tasarımı, termal enerji santrallerinin ve diğer ilgili tasarım teknik düzenlemelerinin yardımcı güç tasarımı için teknik düzenlemelere uygundur. Enerji santrallerinin ve trafo merkezlerinin düşük voltajlı güç sistemi ile fabrikalarda, madenlerde ve yüksek katlı binalardaki düşük voltajlı güç dağıtım sistemi için uygundur. Fabrikaların ve madenlerin yardımcı devre şeması, güç kaynağı gelen hattı, besleyici hattı (PC) ve motor besleyici hattı (MCC) fonksiyonel birimlerine bölünmüş ana devre şemasına göre tasarlanmıştır.

● Ürün paketi

Üretici, tedarik ederken aşağıdaki belgeleri ve aksesuarları sağlayacaktır:

▶ Cihaz Listesi

▶ Ürün Sertifikası

▶ Kullanım talimatları

▶ Fabrika Test Raporu

▶ İlgili elektrik çizimleri

▶ Kabine kapı anahtarları, çalışma kolları ve sözleşmede belirtilen yedek parçalar.

▶ Ana bileşenlerin kurulum talimatları

● Sipariş talimatları

GCS Tip Düşük Voltaj Ekstraksiyon Anahtarı Kabini Sipariş Sözleşmesi Aşağıdaki İçeriği içerir:

▶ Ürünün tam modeli ana devre şeması numarasını ve yardımcı devre şeması numarasını içerir.

▶ Ana Devre Sistemi Kombinasyon Sırası Diyagramı

▶ Yardımcı devrenin elektrik şematik diyagramı

▶ Kabindeki bileşenlerin listesi

▶ Devrede voltaj, akım ve zaman gibi parametrelerin ayarlanması.

▶ Ürünün normal kullanımı ile tutarsız diğer özel tablolar.
