Düşük Voltajlı Güç Dağıtım Şalteri

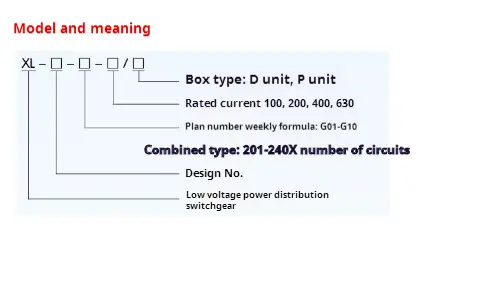

● Model anlamı

● Koşulları kullanma

◆ XL-21 tipi düşük voltajlı güç dağıtım şalteri, 2000m'den daha düşük bir yükseklikte kurulmalıdır.

◆ Ortam sıcaklığı ve ortam hava sıcaklığı +40 ℃'dan yüksek değildir, ancak ortalama sıcaklık +35 ℃'den yüksek değildir ve ortam hava sıcaklığı 24 saatlik bir periyotta -100 ℃'dan düşük değildir.

◆ Havada aşırı toz, asit, tuz, aşındırıcı ve patlayıcı gaz olmamalıdır. Nispi sıcaklık, +40 ℃ sıcaklık en yüksek sıcaklıkta% 50'yi geçmemeli ve en düşük sıcaklıkta,% 90 +20 ℃ altında daha yüksek bir nispi sıcaklığa izin verilir. Sıcaklık değişiklikleri nedeniyle genel yoğunlaşmanın zaman zaman meydana gelebileceği düşünülmelidir.

◆ Kullanıcıların özel gereksinimleri olduğunda, üretici ile müzakere edebilirler.

● Tasarım özellikleri

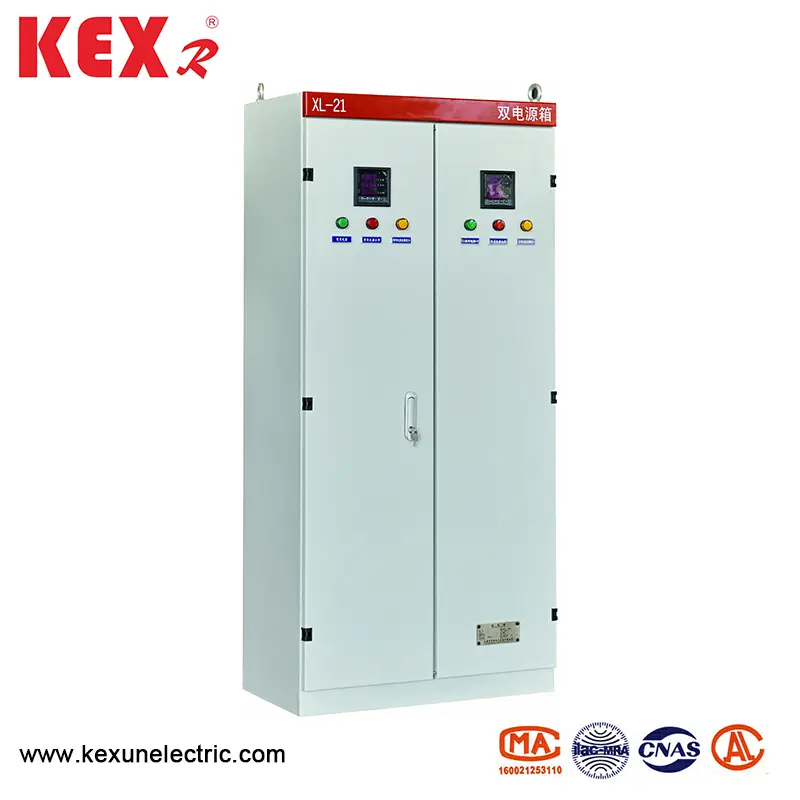

◆ XL-21 tipi düşük voltajlı güç dağıtım şalteri zemine monte edilmiştir ve doğrudan transformatörün altına monte edilebilir. Switchgear gövdesi, yüksek kaliteli çelik plakadan kaynaklanmış veya monte edilmiş ve bıçak anahtarı çalışma kolu, güç kaynağının anahtarlanması için kullanılabilen, anahtarın önündeki sağ kolona monte edilir. Güç dağıtım kutusunun önüne bir voltmetre kurulur. Bus voltajını gösterir. Güç dağıtım kutusunun önünde bir kapı var. Kapı açıldıktan sonra, güç dağıtım kutusundaki tüm ekipman açıktır, bu da bakım için uygundur. Bu güç dağıtım kutusu, kompakt yapı, uygun bakım ve devre şemalarının esnek kombinasyonunun özelliklerine sahip olan Çin tarafından tasarlanan yeni bileşenleri benimser. Güç dağıtım kutusu, kısa devre koruması olarak bir devre kesici ile donatılmıştır ve kapının önüne bir çalışma düğmesi takılabilir.

◆ Çalışma modu: Manuel.

◆ Kurulum modu: dikey kurulum

◆ Kablo Modu: Sabit Kablolama

● XL-21 Tip Düşük Voltaj Güç Dağıtım Şalterinin Teknik Parametreleri

● XL-21 Tip Düşük Voltajlı Güç Dağıtım Switchgear'ın kurulumu ve kullanımı

◆ Güç dağıtım kutusu sadece incelemeyi geçtikten sonra paketlenebilir ve taşınabilir. Ürün hedefe geldiğinde, önce kutunun tamamlayıp tamamlanmadığını kontrol edin. Güç dağıtım kutusu hemen kurulmamışsa, ürünü kuru ve temiz bir yere saklayın.

◆ Güç dağıtım kutusu kurulum çizimine göre kurulabilir ve temel kanal çelik ve vidaları kullanıcı tarafından sağlanacaktır. Kablo giden ise, kullanıcı temel oluğunu ve kablo hendekini alt macun cıvatasının dışına gömecektir.

◆ Güç dağıtım kutusu kurulduktan veya elden geçirildikten sonra, bir dizi öğenin çalıştırılmadan önce denetlenmesi ve test edilmesi gerekir.

(1) İç elektrikli ekipmanın ve kablolamanın şematik diyagrama uygun olup olmadığını kontrol edin.

(2) Esnek ve normal olup olmadığını görmek için anahtarı birkaç kez kontrol edin ve çalıştırın.

(3) Tüm sayaçların ve rölelerin doğru olup olmadığını kontrol edin ve test edin.

● Sipariş talimatları

Kexun tarafından tedarik ederken sağlanan belgeler ve aksesuarlar.

▶ Teslimat listesi.

▶ Ürün Sertifikası.

▶ Fabrika denetim raporu.

▶ Ürün Tanımı

▶ Birincil sistem diyagramı, kontrol şematik diyagramı ve ikincil kablo diyagramı.

▶ Kabine kapı anahtarları, çalışma kolları ve sözleşmede belirtilen yedek parçalar.

▶ Ana bileşenlerin kullanımı için talimatlar
