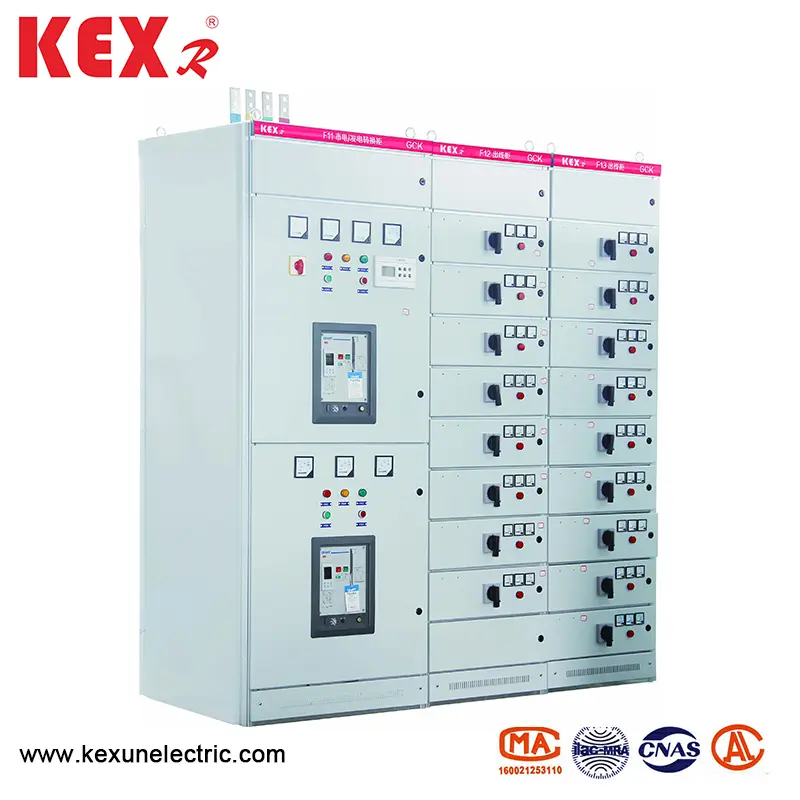

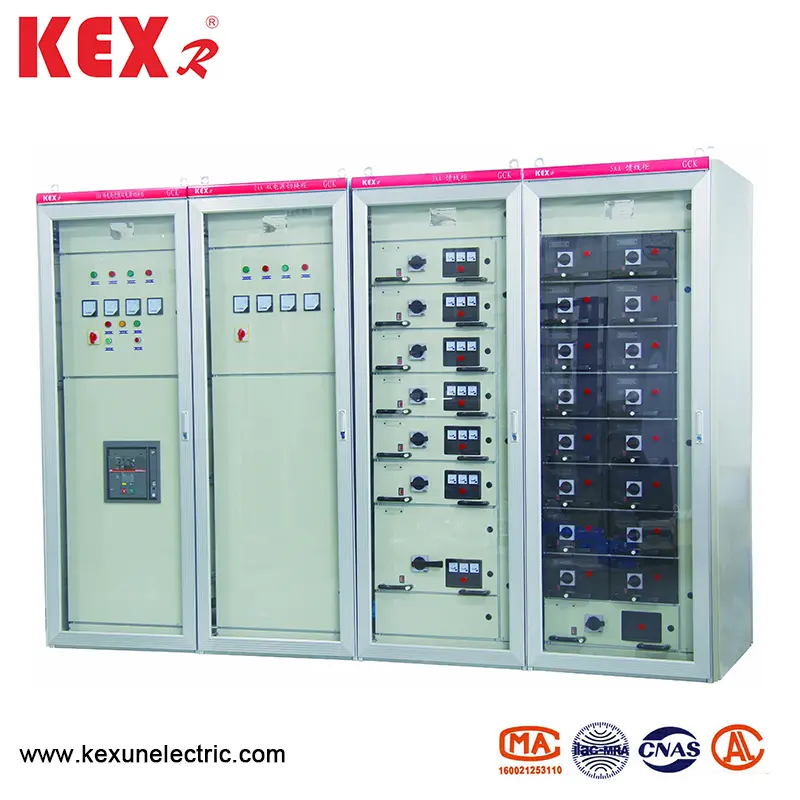

Düşük voltajlı çekme şalteri

● Ürün özellikleri

Bu düşük voltajlı çekme şalteri, yüksek kırılma kapasitesi, iyi dinamik ve termal stabilite, gelişmiş ve makul yapı, pratik elektrik şeması, seri, güçlü çok yönlülük, çeşitli şema birimlerinin keyfi kombinasyonu, bir şalt, zemin boşluğu tasarrufu, güzel görünüm, yüksek koruma seviyesi, güvenilirlik, uygun bakım, uygun bakım vb. Bu ürün IEC439 NEMAICS2-322 standardına uygundur ve ayrıca GB7251-87 "düşük voltajlı şalt" Ulusal Standart ve ZBK36001-89 "düşük voltajlı çekilebilir anahtarlama" Profesyonel Standardı

● Ana teknik parametreler

● Mimari özellik

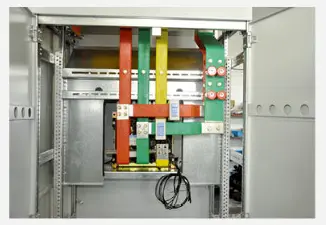

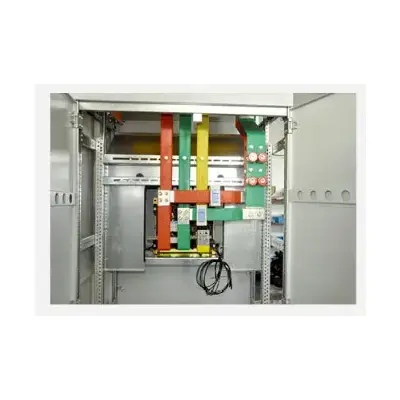

Düşük voltajlı çekilme şalterinin temel anahtarlama çerçevesi, birleştirilmiş yapıdır. Şalt çerçevesinin tüm yapısal kısımları, temel bir çerçeve oluşturmak için vidalarla birbirine bağlanır. Daha sonra, tam bir şalteri monte etmek için kapılar, bölmeler, bölümler, çekmeceler, montaj braketleri, veri yolu çubukları ve elektrik bileşenleri eklenir. Bu LV şalteri aşağıdaki özelliklere sahiptir:

▶ 1. Çerçeve profilli çelikten yapılmış, üç boyutlu köşe plakası ile konumlandırılmış ve kaynak yapısı olmadan cıvatalanmış, böylece kaynak deformasyonundan ve stresten kaçınır ve kurulum doğruluğunu iyileştirir.

▶ 2. Çerçevelerin ve parçaların montaj delikleri E = 20mm modülüne göre değişir.

▶ 3. İç yapısal parçalar galvanizlenir. Turşu ve fosfattan sonra, dış cepheye elektrostatik epoksi tozu ile püskürtülür. 4. Güç Merkezi (PC) gelen şalteri, üst kısım yatay veri yolu alanıdır ve yatay veri yolu alanının alt kısmı devre kesici odasıdır. Devre kesiciler, yerli DW15C, ME ve diğer serilerle donatılabilir ve ayrıca ABB Company ve akıllı devre kesiciler tarafından üretilen F serisi devre kesiciler gibi kullanıcıların ihtiyaçlarına göre yabancı elektrik şirketleri tarafından üretilen çeşitli devre kesicilerle de donatılabilir. Genel olarak, PC ünitesinin ters sıraları olan bir ana devresi (veri yolu kuplörü dahil) vardır. Nominal akım 630A-1600A olduğunda, toplam boyutta 800 × 1000 × 2200 (genişlik x derinlik x yüksekliği) olan bir şalteri kaplar. Ciro olmayan ana devre, harici 800 × 800 × 2000 (genişlik, derinlik ve yükseklik) olan bir şalteri kaplar. Nominal akım 1600A-3150A arasındayken, toplam boyutu 1000 × 1000 × 2200 (genişlik x derinlik x yüksekliği) olan bir şalteri kaplar. Dönen ana anahtar yok. Nominal akım 1600A-3150A olduğunda, 1000 × 1000 × 220 (genişlik × derinlik × yükseklik) harici boyutu olan bir şalteri kaplar. Ciro olmayan ana devre, harici boyut 1000 × 800 × 2200 (genişlik x derinlik x yüksekliği) olan bir şalteri kaplar.

▶ 4. Güç Merkezi (PC) besleyici şalterinin yapısı, gelen şalterinkine benzer. Besleme akımı 630A-1600A olduğunda, 1000 × 1000 × 2200 (genişlik × derinlik × yükseklik) şalteri, yukarı ve aşağı düzenlenmiş iki döngü ile donatılabilir.

▶ 5. Motor Kontrol Merkezi (MCC) Switchgear iki tipe sahiptir: duvara monte edilmiş şalt ve duvara monte olmayan şalt, üstü yatay bir bara alanı ve çekmece fonksiyonel birim alanı yatay bara alanının altındadır, genişliği 600mm ve çekmece fonksiyonel birim alanı 1840 mm'dir. Anahtar gövdesi duvara monte edildiğinde, şalterin sol kısmı fonksiyonel bir ünite alanıdır ve sağ kısımda 200mm genişliğinde kablo çıkış alanına sahiptir. Şalterin genel boyutları 800/500/2200'dir (genişlik/derinlik/yükseklik). Anahtar duvardan uzağa monte edildiğinde, şalterin genişliği 600 mm'dir ve kablo çıkış alanı şalterin arkasındadır. Şalterin genel boyutları 600 × 800 (1000) × 2200'dir (genişlik x derinlik x yüksekliği). İki tür şalt derinliği vardır: 800 ve 1000. Kullanıcıların PC şalterinin derinliği ile tutarlı olması için 1000 derinliğe sahip bir şalt seçmelerini öneriyoruz. Çekmece anahtardan çıkarıldığında, şaltadaki canlı kısmı maruz kalmaz, bu da güvenli ve güvenilirdir.

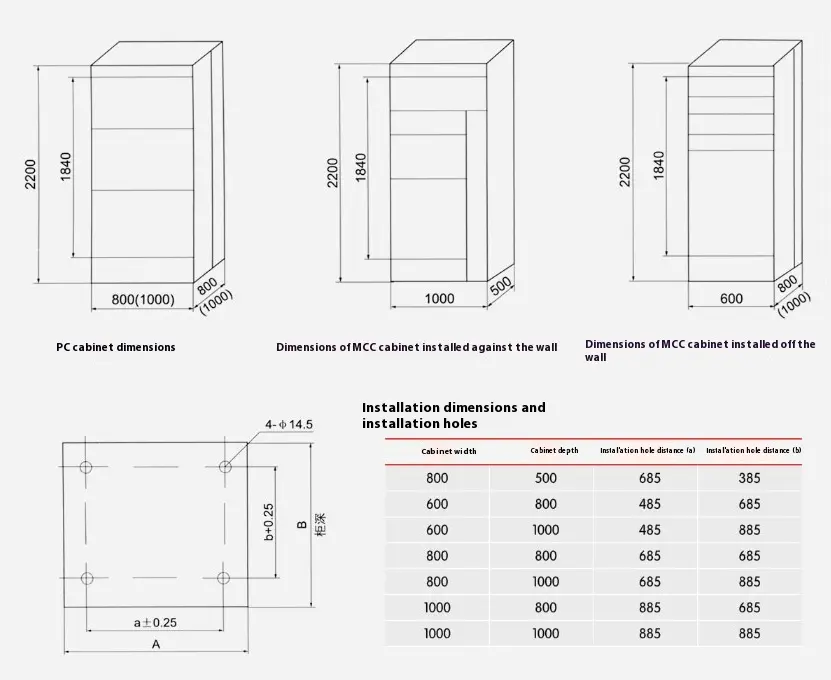

● LV Switchear Genel Boyutlar, Kurulum Boyutları

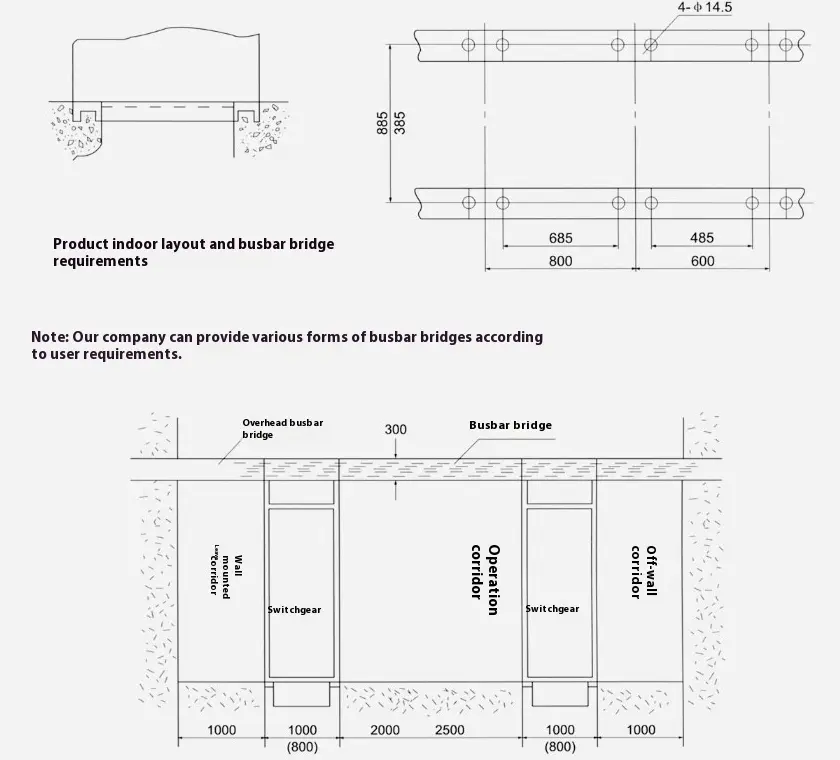

● Düşük voltajlı çekiliş şalteri kurulum temelinin şematik diyagramı

● Dikkat

▶ Bu ürünü takarken, düşük voltajlı çekilme anahtarları arasındaki yatay çizgi sıkı ve güvenilir bir şekilde bağlanmalıdır.

▶ Bu ürünün kapısı ana anahtarla birbirine geçen bir işlev vardır, yani kapı sadece elektrik kesintisi koşulunda açılabilir. Bu ürünün diğer tarafı, ana anahtarla birbirine bağlı bir işlevi olmayan bir vida sızdırmazlık plakasıdır. Bu nedenle, bu ürünün yan plakasını bakım için sökerken lütfen güç kaynağını ayırın.

▶ Profesyonel olmayanlar bakım için şalteri açmamalıdır.
