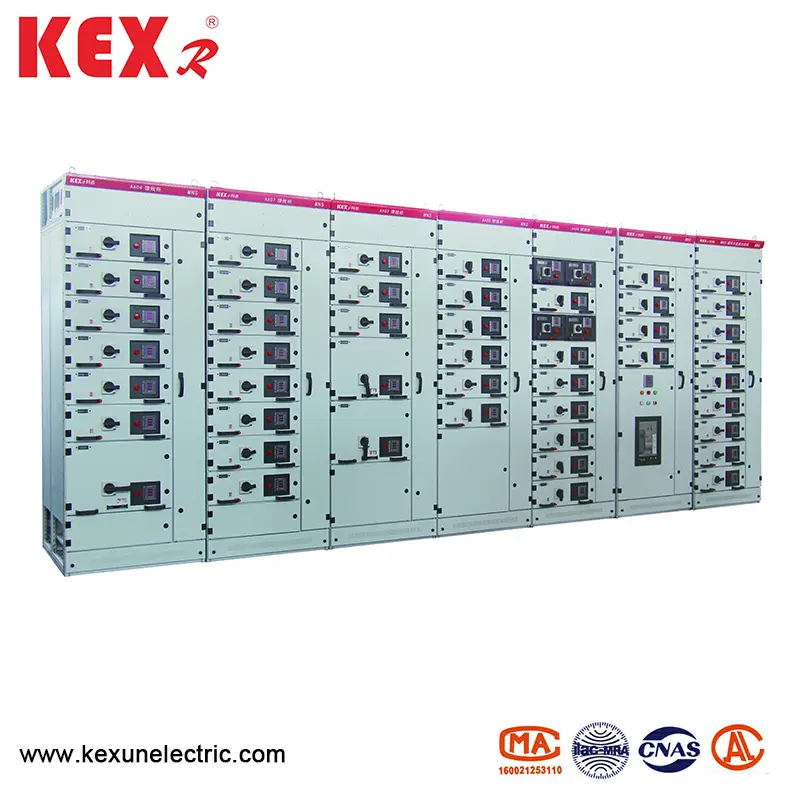

Düşük Voltajlı Güç Dağıtım Kabini

● Standartlar

MNS Tip Düşük Voltaj Güç Dağıtım Kabini, GB7251.1 düşük voltajlı şalt ve JB/T9961 düşük voltajlı çekilebilir şalt ve IEC439-1.VDE0660 Bölüm V gibi uluslararası profesyonel standartlara uygundur.

● MNS Tip Düşük Voltaj Güç Dağıtım Kabini Koşulları Kullanarak

▶ Ortam sıcaklığı ： -5 ~ 40 ℃ ， 24 saat ortalama 35 ℃ daha az

▶ Atmosfer Koşulları: Hava temizdir ve bağıl nem en yüksek sıcaklıkta +40 ℃% 50'yi geçmemelidir. Daha düşük sıcaklıklarda, daha yüksek bağıl nemlere izin verilir, örneğin% 90, +20 ℃ 'de% 90, ancak sıcaklık değişiklikleri dikkate alınmalı ve zaman zaman yoğunlaşma meydana gelebilir.

▶ Yükseklik: 1000m'den az, MNS tipi düşük voltaj güç dağıtım kabini aşağıdaki sıcaklıklarda ulaşım ve depolama için uygundur: -25 ℃ ila +55 ℃ ve kısa bir süre içinde 24 saat içinde +70 ℃ ulaşabilir. Bu aşırı sıcaklıklar altında, cihaz geri dönüşü olmayan bir şekilde hasar görmemeli ve normal çalışmalıdır.

▶ Yukarıdaki koşullar yerine getirilemiyorsa, kullanıcı ve kexun arasındaki istişare yoluyla çözülmelidir.

▶ Bu cihaz açık deniz petrol sondaj ve üretim platformlarında ve nükleer santrallerde kullanıldığında, teknik bir anlaşma ayrı olarak imzalanacaktır.

● MNS Tip Düşük Voltajlı Güç Dağıtım Kabini'nin temel teknik parametreleri

◆ Elektrik performansı

◆ IP derecesi

IEC529 ve DIN40050 standartlarına uyun. IP30, φ φ2,5mm'den daha büyük katıları korur, IP40 φ 41.0mm'den daha büyük katıları korur ve IP54 toza karşı korur ve herhangi bir yöne sıçrayır (lütfen IP54 koruma seviyesi sipariş ederken üreticiye danışır).

◆ Kabine yapısı

Düşük voltajlı güç dağılım kabininin temel yapısı C şekilli profillerden oluşur. Bölüm C, modül montaj deliği olarak E = 25mm ile çelik plakanın bükülmesiyle oluşturulur. Tüm dolaplar ve iç bölümler galvanizlenir ve saflaştırılır. Kapı panellerinin etrafında, yan paneller yüksek voltajlı elektrostatik püskürtmeden yapılmıştır. Kabinin temel yapısı için aşağıdaki şekle bakın.

◆ Kabine Tipi Anahtar

1. Güç dağıtım merkezleri arasındaki mesafe (PC1: EMAX, MT, 3WN, AH, ME Serisi devre kesiciler kullanılabilir.

2. Motor Kontrol Merkezi Dolabı (MCC): Büyük ve küçük çekmeceler tarafından monte edilir ve her döngünün ana anahtarı yüksek kırılmış plastik kasa devre kesici veya rotary yük anahtarı sigortalı benimser. Otomatik Güç Faktörü Tazminat Kabini (Manuel, Otomatik ve Uzaktan Güç Faktörü Tazminat Cihazları ile)

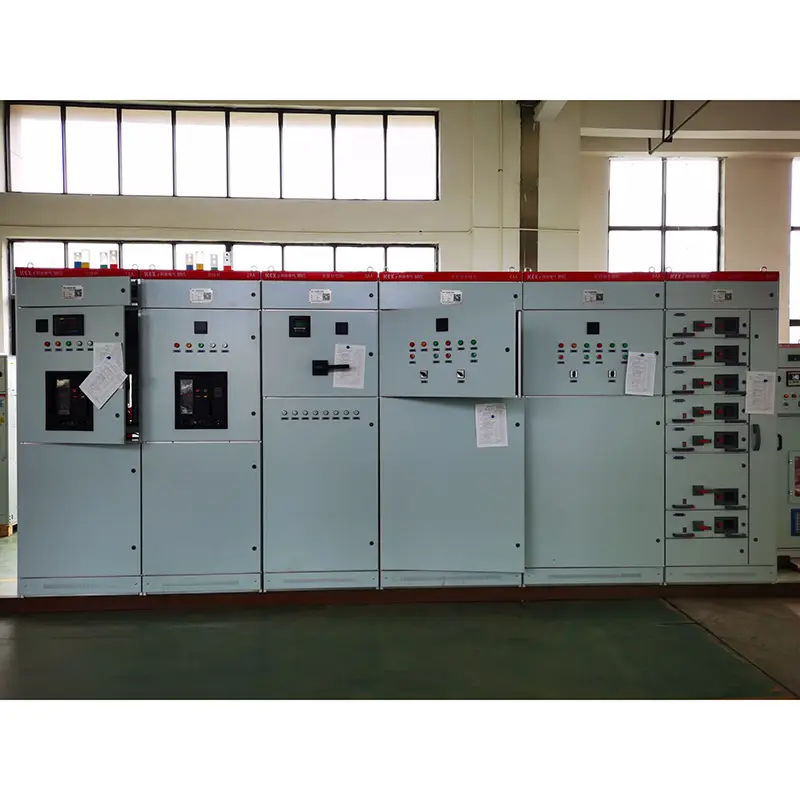

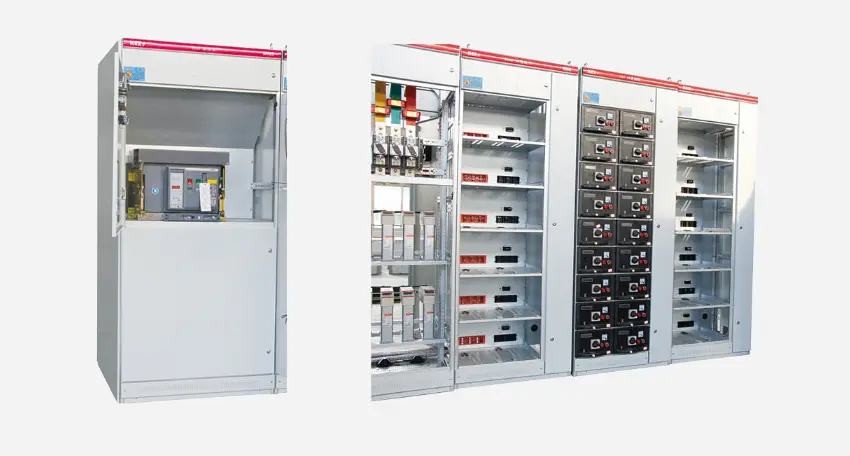

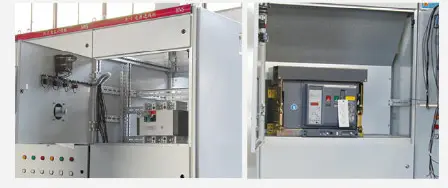

◆ Bir güç dağıtım merkezi (PC) kabini

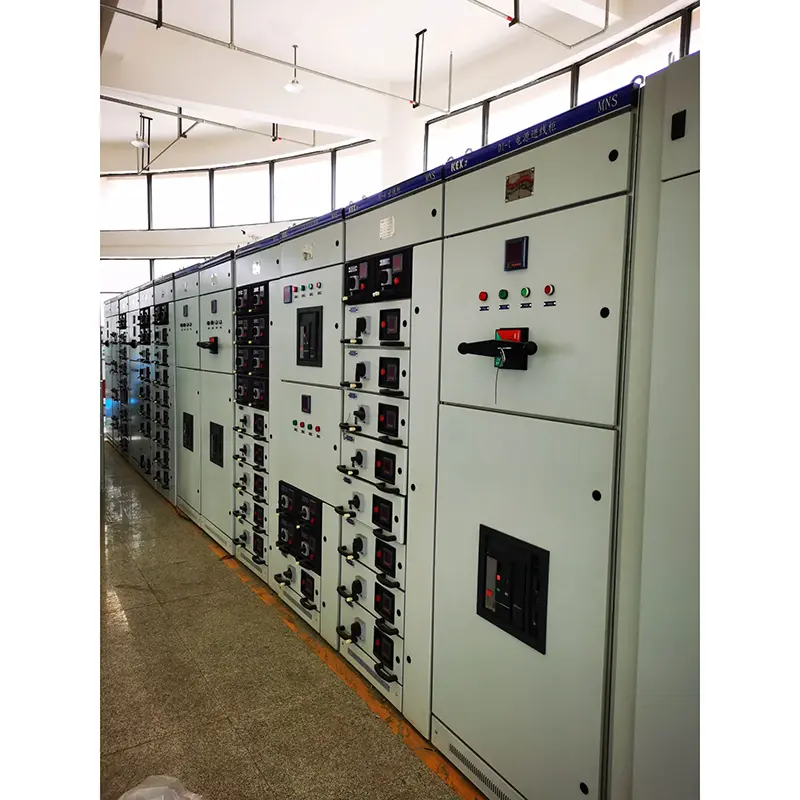

◆ B Motor Kontrol Merkezi (MCC) kabini

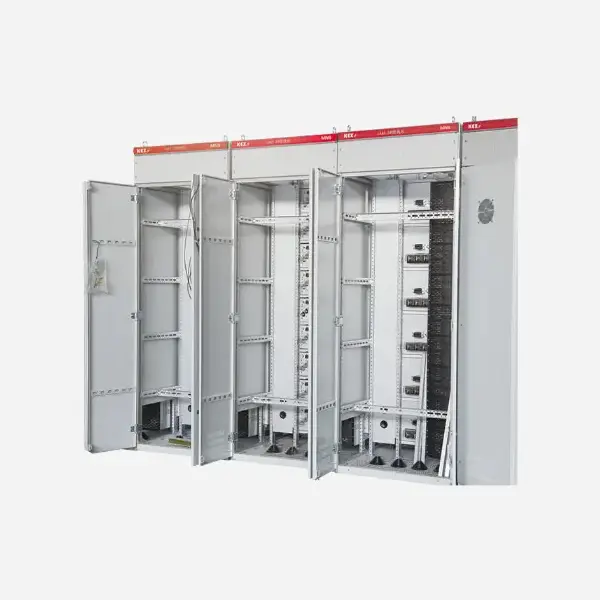

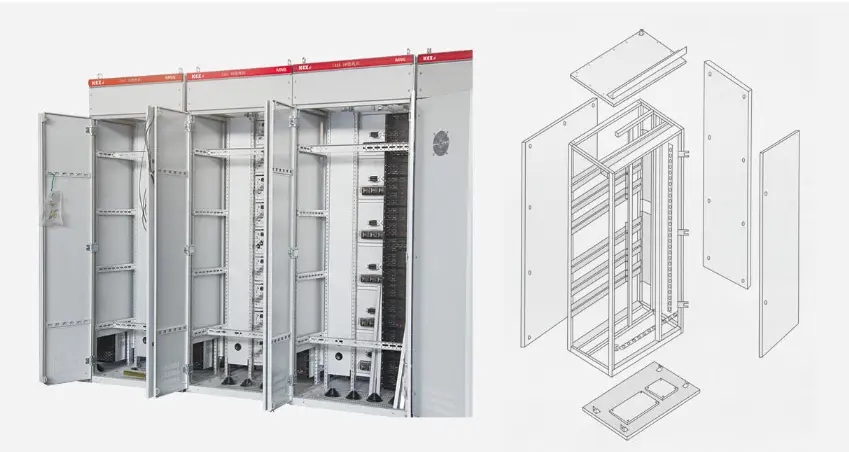

◆ C-şekilli profillerden oluşan dolap çerçevesi yapısı

◆ MNS tipi düşük voltajlı güç dağıtım kabininin şematik diyagramı

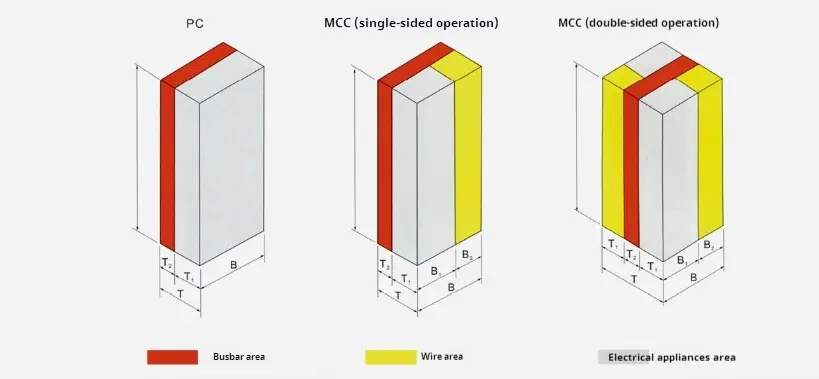

● Kabine bölme tasarımı

◆ Güç Dağıtım Merkezi (PC)

(1) PC dolabı üç bölmeye ayrılmıştır; Yatay otobüs bölmesi: kabinin arkasında; Fonksiyonel ünite bölmesi: Kabinin ön üst kısmında veya kabinin sol ön tarafında;

(2) Segmentasyon ölçümleri: Yatay veri yolu bölmesi ve fonksiyonel birim bölmesi çelik plakalarla ayrılır. Kontrol döngüsü bölmesi, alev geciktirici polifenilen eter plastik kapak ile fonksiyonel birim bölmesinden ayrılır.

(3) Kabine takılan çerçeve devre kesici, kapalı durumda kabinin dışında manuel olarak çalıştırılabilir. Devre kesicinin açılış ve kapanış durumunu gözlemleyin ve devre kesicinin çalışma mekanizması ile kapı arasındaki konum ilişkisine göre test konumunda mı yoksa çalışma pozisyonunda mı olduğunu değerlendirin.

(4) Ana devre ve yardımcı devre arasında bir ayırma yapısı tasarlanmıştır. Metre, sinyal lambaları ve düğmelerden oluşan yardımcı elektrik üniteleri plastik tahtaya monte edilmiştir ve alev geciktirici poliüretan köpük plastikten yapılmış kapak, kartın arkasındaki ana devreden ayrılır.

◆ Çekme Motor Kontrol Merkezi ve Küçük Akım Güç Dağıtım Merkezi (MCC)

Çekmece tipi MCC dolabı, kabinin arkasındaki yatay veri yolu bölmesi, kabinin önündeki soldaki fonksiyonel ünite bölmesi ve kabinin önündeki kablo bölmesi olmak üzere üç bölmeye ayrılmıştır. Yatay veri yolu bölmesi ve fonksiyonel birim bölmesi, alev geciktirici köpüklü plastiklerden yapılmış fonksiyonel tahtalarla ayrılır ve kablo bölmesi, yatay veri yolu bölmesinden ve fonksiyonel ünite bölmesinden çelik plakalarla ayrılır. MCCI Motor Kontrol Merkezi) Çekmeceler aşağıdaki beş türe ayrılmıştır: 8e/4: Yükseklik 200 × genişlik 150 × derinlik 400 mm. 8e/2: Yükseklik 200 × genişlik 300x derinlik 400 mm. 8E: Yükseklik 200 × genişlik 600 × derinlik 400 mm. 16E: Yükseklik 400 × genişlik 600 × derinlik 400 mm. 24E: Yükseklik 600 × genişlik 600 × derinlik 400 mm.

◆ Arka çıkış anahtarı dolabı yapısı

Anahtar dolabının düzenleme genişliğini azaltmak için, anahtar dolabının ana veri yolu, anahtar dolabının üstüne yatay olarak monte edilmiştir ve dolabın arka yarısı, gelen ve giden kabloların bağlandığı bir kablo odadır. Anahtar dolabının önü, şalterin fonksiyonel birimlerinin kurulduğu cihaz odasıdır. Bu sistemde, anahtar dolabının yan tarafındaki kablo odası arka kabine taşınır, bu da trafo merkezinin boşluk düzeninin gereksinimlerini daha da karşılamak için anahtar dolabının düzenleme genişliğini büyük ölçüde azaltır.

Besleyici dolabı 600mm genişliğinde ve 1000/1200mm derinliğindedir, üstte bağımsız bir ana otobüs odası, cihaz odasından izole edilmiştir. Ön aygıt odasının etkili kurulum yüksekliği, çok fonksiyonlu kart tarafından arka kablo odasından ayrılan ve anahtar dolabının montaj alanını tam olarak kullanan, kompakt yapı ve esnek birim konfigürasyonu ile 72E (E = 25mm) 'dir. Arkadaki kablo odasında kurulum ve bakım için uygun bir kapı vardır. Gelen kabinin genişliği, gelen birimin çerçeve akımına göre belirlenir. Önerilen genişlik 400/600/800/1000mm'dir ve dolap derinliği 1000 mm'dir.

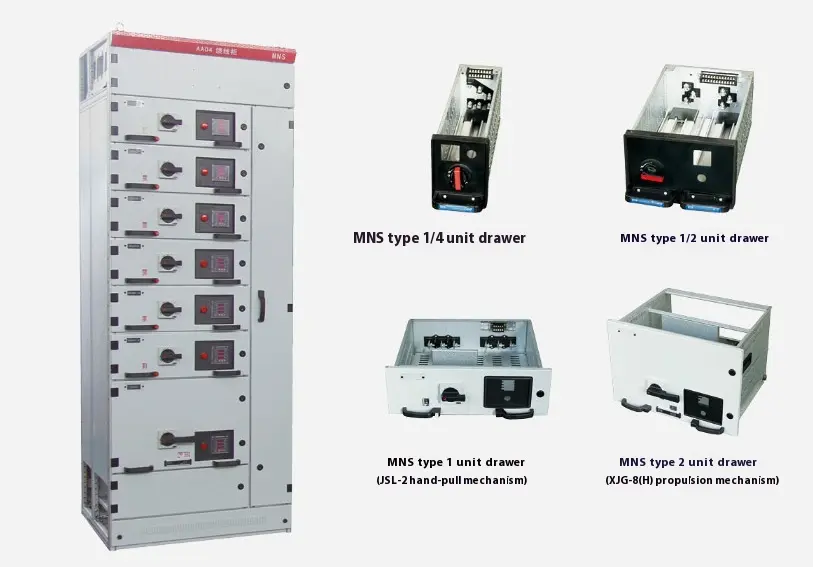

● Çekmece türü

(1) 8e/4: 4 çekmece ünitelerini 8e yükseklik alanına monte edin.

(2) .8E/2: 2 Çekmece ünitelerini 8e yükseklik alanına monte edin.

(3) 8e: 8e yükseklik alanında bir çekmece ünitesini monte edin.

(4) 16e: Bir çekmece ünitesini 16e (400mm) yüksekliğinde monte edin.

(5) 24E: Bir çekmece ünitesini 24e (600mm) yüksekliğinde monte edin. Beş çeşit çekmece birimi bir dolapta tek başına monte edilebilir ve karma montaj için de kullanılabilir. Tek bir montaj için bir kabinde yerleştirilebilen maksimum çekmece birimi sayısı için aşağıdaki tabloya bakın.

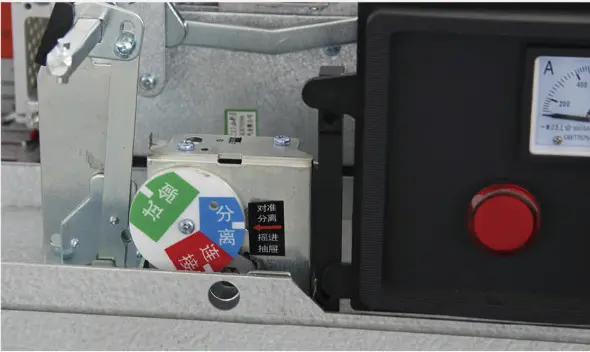

◆ Çekmecelerin elektrik ve mekanik birbirine konulması

Çekmece ünitesi, çalışma kolu tarafından kontrol edilen ve belirgin ve doğru kapanma, test, çizim ve izolasyon pozisyonlarına sahip güvenilir bir mekanik birbirine konuma sahiptir. Çalışma mekanizmasının işlevi için şekle bakın. Güvenlik önlemlerini güçlendirmek için, çalışma kolu yerleştirildikten sonra asma kilitler eklenebilir ve sol şekle gösterildiği gibi üç kadar kilit eklenebilir. Çekmece birimi mevcut olduktan sonra, Şekil 4 ve Şekil 5'te listelenen çalışma fonksiyonuna ve konuma uygun olarak hareket etmelidir, aksi takdirde yapısal parçalara kolayca zarar verir, bu nedenle lütfen kullanırken dikkat edin.

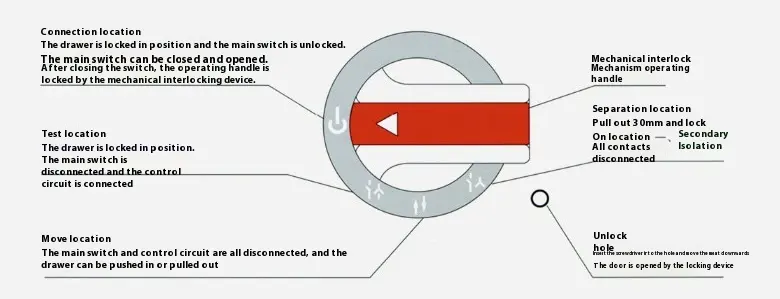

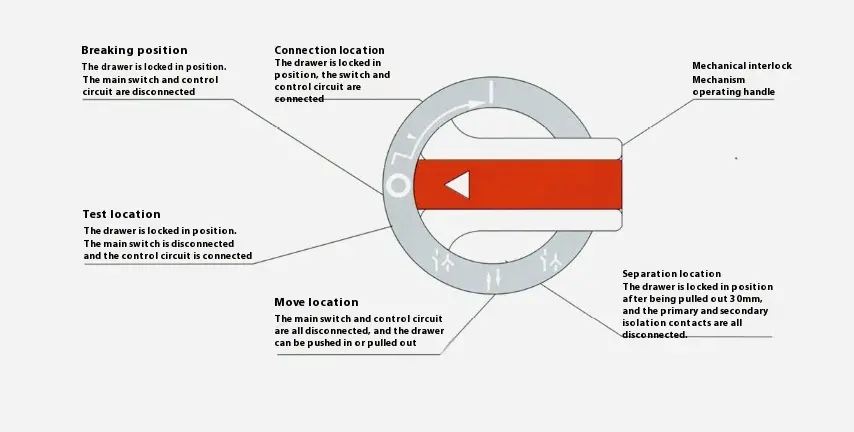

◆ 8e/4 ve 8e/2 Anahtar işlevini çalıştırın

◆ 8 ve 16e, 24e anahtar işlevini çalıştırın

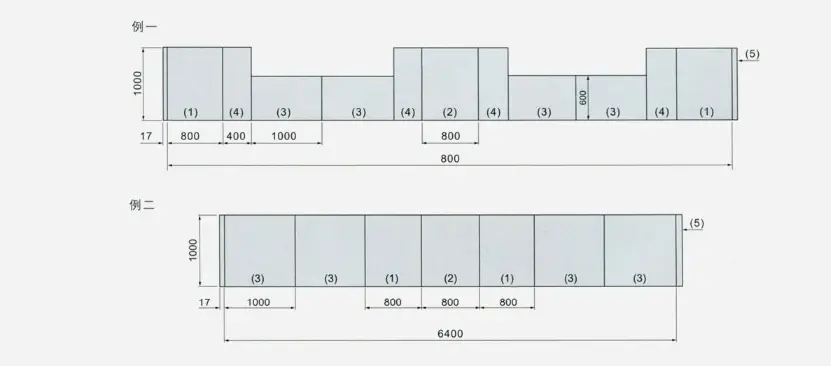

◆ Kombinasyon modunun şematik diyagramı

● Kurulum, kullanım ve bakım

1. Cihaz hedefe vardığında, önce paketleme kutusunun tamamlanıp tamamlanmadığını kontrol edin. Cihaz hemen takılmamışsa, kuru ve temiz bir yerde saklanmalıdır.

2. Cihazın duvardan uzaklaştırılması önerilir veya duvara monte edilebilir. Kurulum temel düzlemi düz olmalı ve temel kanal çeliğinin yatay hatası 1/1000 ve toplam uzunluk sapması 3 mm'dir.

3. Tüm iletken parçaların cıvata sabitlenmesi için derece 8.8 ve gerilim yıkayıcı kullanılması önerilir ve önerilen sıkma torku aşağıdaki tabloda gösterilmiştir:

4. MCC şeması aksesuarları tarafından sağlanan ikincil devre için kablo başı kılıfı ve belirli sayıda bakır konektör. (Bakır eklemlerin soğuk presleme işlenmesine uyum sağlamak için, ikincil kablolar için çok çekirdekli esnek teller önerilir).

5. Kabloyu bağladıktan sonra, küçük hayvanların kabine sürünmesini ve kısa devre kazalarına neden olmasını önlemek için cihazın tabanı kapatılmalıdır.

6. Kurulum veya ayarlamadan sonra, çalıştırılmadan önce aşağıdaki denetimler ve testler gereklidir:

▶ Cihaza monte edilen elektrik ekipmanı ve kontrol kablolarının fabrika çizimlerinin gereksinimlerini karşılayıp karşılamadığını kontrol edin.

▶ Çeşitli anahtarların manuel çalışması, anormallik veya sıkışma olmadan esnek olmalıdır.

▶ Mekanik birbirine geçen mekanizmanın ve elektrik birbirine geçen cihazın eylemlerinin, sistem gereksinimlerini karşılaması gereken doğru ve güvenilir olup olmadığını kontrol edin.

▶ Ana devrenin ve kontrol devresinin yalıtım direncinin belirtilen gereksinimleri karşılayıp karşılamadığını kontrol edin.

▶ Cihaza monte edilen elektrik ekipmanının iyi temas halinde olup olmadığını kontrol edin ve elektrik cihazının kendisinin teknik gereksinimlerini karşılayıp karşılamadığını kontrol edin.

▶ Cihazda herhangi bir yabancı madde olup olmadığını ve çeşitli parçaların montaj vidalarının gevşek olup olmadığını kontrol edin.

◆ Çekme MCC için Çalışma Talimatları:

(1) Sadece çekmecenin alt kısmı kılavuza doğru girdikten sonra kabine itilebilir, aksi takdirde çekmece hasar görür veya çıkarılamaz.

(2) 8e/4 ve 8e/2 çekmecelerinin panelindeki semboller ve fonksiyonlar için Şekil 4'e bakınız. Şekildeki "O" nun kırılma konumundan çalışma konumuna "I" in çalışma kolunun önce itilmesi ve daha sonra "o" dan "I" a döndürülmesi gerektiğini gösterir. Geri dönerken, itmeye gerek yok, "I" kolunu "O" a çevirin ve bıraktıktan sonra sap.

(3) 8E-24E çekmecesi panelindeki semboller ve fonksiyonlar için Şekil 5'e bakınız. Sap çalışma konumuna ulaştığında, mekanizma ana anahtardaki mekanik kilidi serbest bırakır ve daha sonra ana anahtar kapatılabilir ve açılabilir. Bununla birlikte, ana anahtar kapatıldığında, birbirine geçen mekanizmanın sapı çalıştırılamaz. Sağ alt köşede kapıda, kapının kilidini açma mekanizması olan küçük bir plastik kapak var. İşleme işlemi aşağıdaki gibidir: Çekmece çalışma konumundayken, kapıyı açmak istiyorsanız, önce küçük kapağı çıkarın, ardından tornavida deliğe yerleştirin ve kapıyı açmak için mandallamayı aşağı doğru hareket ettirin. Kapıyı açtıktan sonra küçük plastik kapağı kapladığınızdan emin olun, aksi takdirde orijinal koruma seviyesi yok edilecektir.

● Cihazların taşınması ve depolanması

▶ Cihazın devrilmesine ve şiddetli titreşime maruz kalmasına izin verilmez.

▶ Taşıma açısı plakası, ambalajdan çıkarıldıktan sonra cihazın kaldırılırken kullanılmalı ve iki çelik tel ve halatın dahil açısı ≤1200 olmalıdır. Bir forklift kamyonu, silindir veya levye kullanılırsa, doğrudan cihazın alt çerçevesinde gerçekleştirilmesine izin verilmez.

▶ Cihaz yerine takıldığında, pozisyonu kısa bir mesafe için hareket ettirmek istiyorsanız, şasinin dört köşesinde gözetleyebilirsiniz.

▶ Elektrik ürünlerinin ve parçalarının cihazda istekli olarak sökülmesine izin verilmez.

▶ Yağmurun ıslanması önlenmeli ve ortam sıcaklığı bu örneğin ilgili hükümlerine uygun olmalıdır.

● Ürünlerin bütünlüğü

MNS tipi düşük voltajlı güç dağıtım kabini, paketleme listesi, ürün sertifikası, ürün talimat kılavuzu ve gerekli çizimlerle eklenmiştir ve destek listesine göre sağlanan kapı anahtarı ve yedek parçaları eklenmiştir.
