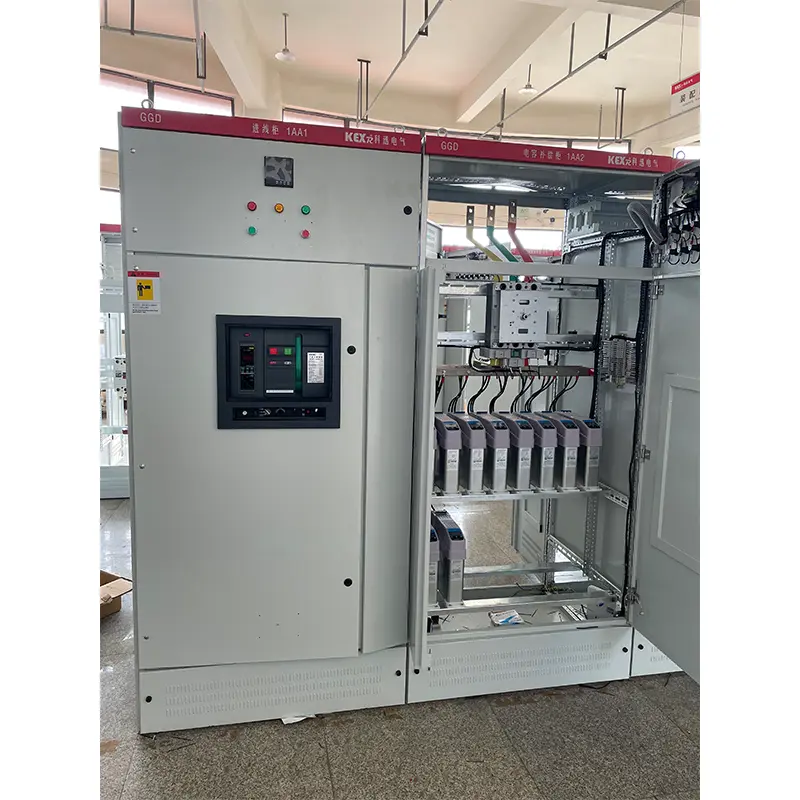

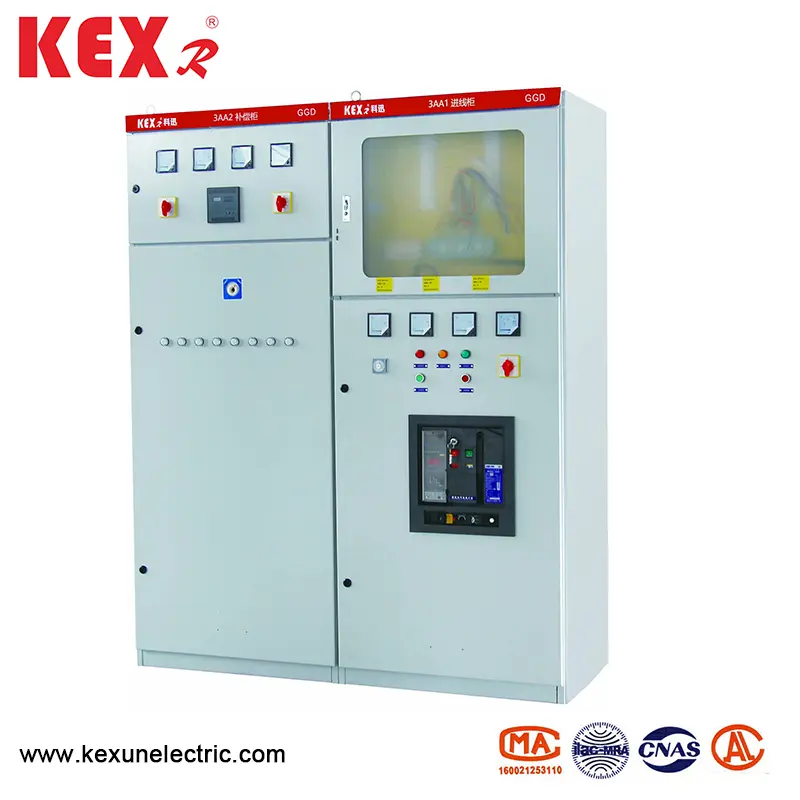

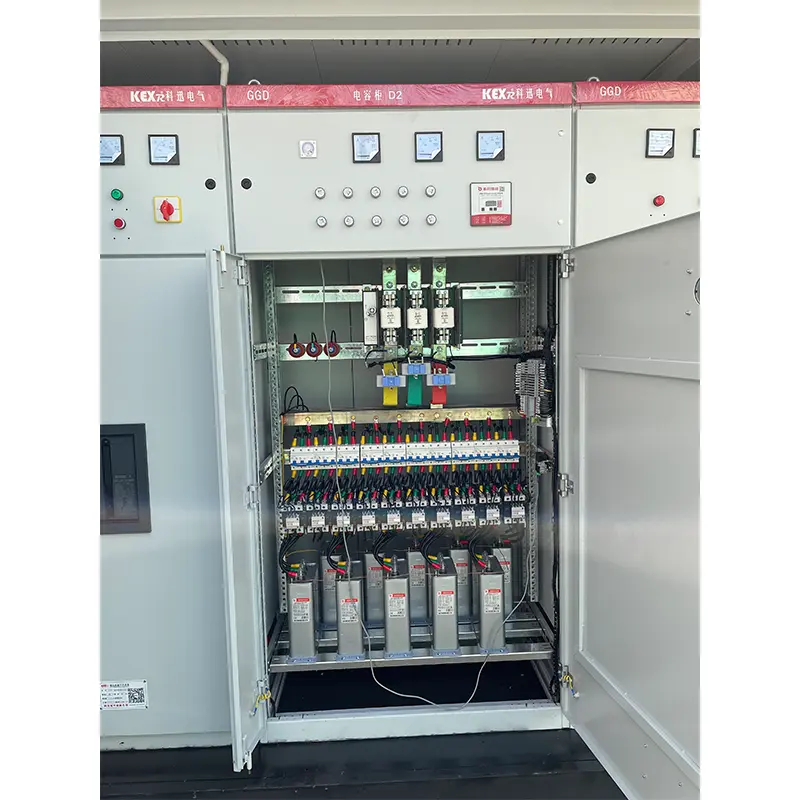

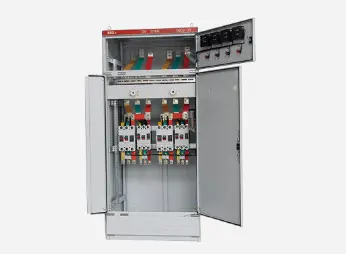

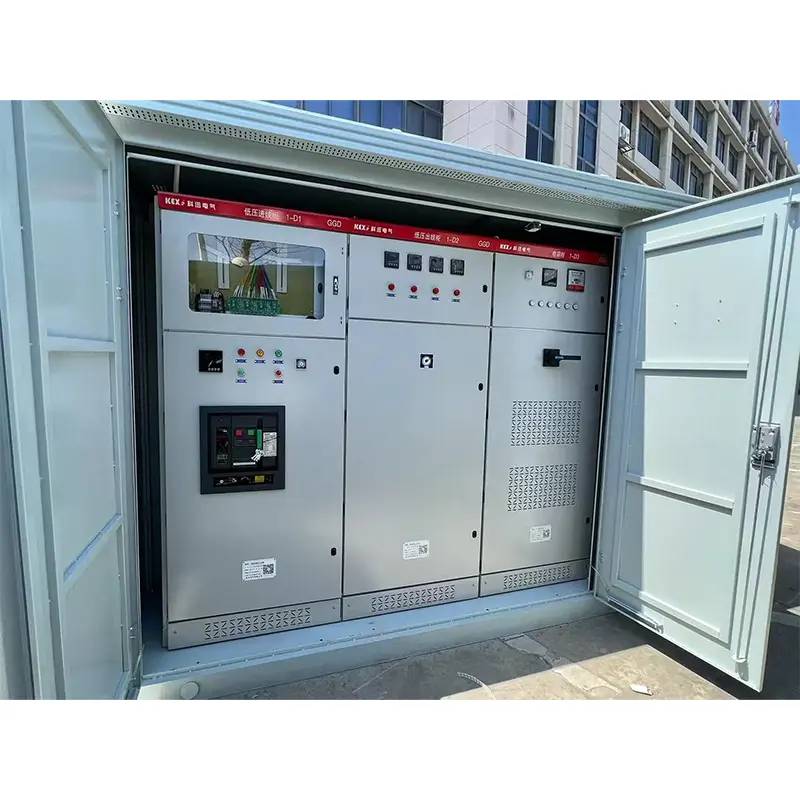

AC Düşük Voltaj Dağıtım Şalteri

● GGD tipi AC Düşük Voltaj Dağıtım Şalterinin Koşullarını Kullanma

▶ Ortam hava sıcaklığı +40 ℃ veya -5 ℃'den daha düşük olmamalı ve 24 saat içindeki ortalama sıcaklık +35 ℃ 'dan yüksek olmamalıdır

▶ İç mekan montaj ve kullanım yerinin yüksekliği 2000m'yi aşmamalıdır;

▶ Çevredeki havanın bağıl nemi, en yüksek sıcaklıkta% 50'yi geçmemelidir ve şüpheli çiğin, sıcaklık değişimlerinden dolayı zaman zaman ortaya çıkabileceği göz önüne alındığında, daha düşük bir sıcaklıkta (örneğin,% 90 +20 ℃) ​​izin verilmelidir;

▶ Ekipman takıldığında, dikey düzlemle eğim 5'i geçmemelidir:

▶ Ekipman, şiddetli titreşim ve etkinin olmadığı ve elektrik bileşenlerini aşındırmanın yeterli olmadığı bir yere kurulmalıdır;

Not: Kullanıcıların özel gereksinimleri olduğunda, üretici ile müzakere edebilirler.

● Temel elektrik parametreleri

● Tasarım özelliği

▶ GGD tipi AC düşük voltaj dağıtım şalteri kabini genel dolap şeklindedir ve çerçeve, 8mf soğuk oluşan çelik ile yerel kaynak ile monte edilir. Çerçeve parçaları ve özel destekleyici parçalar, kabinin doğruluğunu ve kalitesini sağlamak için belirlenen çelik üreticisi tarafından sağlanır. Evrensel kabinin bileşenleri modüler prensibe göre tasarlanmıştır ve 20 montaj delik vardır. Evrensel katsayı yüksektir, bu da fabrikanın sadece üretim döngüsünü kısaltmakla kalmayıp aynı zamanda iş verimliliğini de artıran üretimi gerçekleştirmesini sağlayabilir.

▶ GGD tipi AC Düşük Voltaj Dağıtımının Tasarımı SwitchGeart, kabinin çalışmasındaki ısı dağılmasını tamamen dikkate alır. Kabinin üst ve alt uçlarında farklı sayıda soğutma yuvası vardır. Kabindeki elektrik bileşenleri ısı ürettiğinde, sıcak hava yükselir ve üst yuvadan boşaltılırken, soğuk hava alt yuvadan dolaba sürekli olarak doldurulur, böylece kapalı dolap soğutma amacına ulaşmak için alttan üstten doğal bir havalandırma kanalı oluşturur.

▶ Modern endüstriyel ürün modelleme tasarımının gereksinimlerine göre, GGD tipi AC düşük voltaj dağıtım şalteri, kabin şeklini ve tüm kabinin güzel ve cömert hale getiren her parçanın bölümü boyutunu tasarlamak için altın kesit oranının yöntemini benimser.

▶ Dolap kapısı, kurulum ve sökme için uygun olan dönen bir menteşe ile çerçeve ile bağlanır. Kapının kenarına bir üçgen kauçuk şerit gömülüdür. Kapı kapalı olduğunda, kapı ve çerçeve arasındaki şerit belirli bir sıkıştırma strokuna sahiptir, bu da kapının doğrudan dolapla çarpışmasını önleyebilir ve kapının koruma seviyesini iyileştirebilir.

▶ Elektrik bileşenleri ile donatılmış cihaz kapısı, çerçeve ile birden fazla yumuşak bakır kablo telleri ile bağlanır ve dolaptaki montaj parçaları, tüm dolap tam bir topraklama koruma sistemi oluşturur, böylece çerçeve bükülmüş vidalarla bağlanır.

▶ Kabinin üst katı, güçlü yapışma ve iyi dokuya sahip polyester turuncu pişirme boyasından yapılmıştır. Tüm dolap, göz kamaştırıcı etkiyi önleyen ve görevdeki personel için rahat bir görsel ortam yaratan alt ışık tonundadır.

▶ Kabinenin üst kapağı gerektiğinde kaldırılabilir, bu da yerdeki ana veri yolunun montajı ve ayarlanması için uygundur. Dolap üstünün dört köşesi kaldırma ve nakliye için kaldırma halkaları ile donatılmıştır.

▶ Kabinenin koruma seviyesi IP30'dur ve kullanıcılar, kullanım ortamının gereksinimlerine göre IP20 ve IP40 arasında da seçim yapabilir.

● Kurulum ve kullanım

Ürün alıcı yere geldikten sonra, önce ambalajın sağlam olup olmadığını kontrol etmeli ve sorunların bulunduğu zamandaki nedenleri bulmak için ilgili departmanları bilgilendirmelidir. Hemen kurulmamış ürünler için, normal kullanım koşullarının hükümlerine göre uygun yerlere yerleştirilmelidir.

◆ Ürün kurulumu

Ürünlerin kurulumu kurulum şeması diyagramına (bakınız ekli şekle) göre yapılmalı ve temel kanal çelik ve cıvataları kullanıcılar tarafından sağlanacaktır. Ana veri yolu, teneke kaplama ile bir sıraya monte edildiğinde, üst üste binen yüzey onarılmalı ve düzleştirilmeli, temizlenmeli, nötr vazelin ile kaplanmalı veya diğer önlemler alınmalı ve daha sonra cıvatalarla sabitlenmelidir.

◆ Ürünler, kurulumdan sonra ve çalıştırılmadan önce aşağıdaki öğeler için denetlenecek ve test edilecektir.

▶ Kabinin üst boyasının düşüp düşmediğini ve kabinin kuru ve temiz olup olmadığını kontrol edin.

▶ Elektrik bileşenlerinin çalışma mekanizmasının esnek olup olmadığı ve sıkışma veya aşırı işletim kuvveti olmamalıdır.

▶ Ana elektrikli aletlerin ana ve yardımcı temaslarının açılması güvenilir ve doğru olup olmadığı.

▶ Enstrüman endikasyonunun ve transformatörün oranı ve polaritesi doğru olup olmadığı.

▶ Busbar bağlantısının iyi olup olmadığı ve yalıtımın desteklediği, montaj parçalarının ve aksesuarlarının sıkı ve güvenilir bir şekilde yükılıp kurulmadığı.

▶ Yardımcı temasın gereksinimleri karşılayıp karşılamadığı, sigortanın sigorta çekirdek spesifikasyonunun doğru olup olmadığı, röleyin ayar değerinin tasarım gereksinimlerini karşılayıp karşılamadığı ve eylemin güvenilir ve doğru olup olmadığı.

▶ Devrenin temasının elektrik şeması diyagramının gereksinimlerini karşılayıp karşılamadığı.

▶ Koruma devre sisteminin gereksinimleri karşılayıp karşılamadığı.

▶ 1 megohMeter'den az olmayan yalıtım direnci değerini ölçmek için 500 volt megohmetre kullanın.

◆ Kullanım Önlemleri

(1). Bu ürün duvara monte edilmez, bir tarafta (ön taraf) çalıştırılmaz ve çift kapı ile tutulmaz. Sadece nitelikli profesyoneller çalışma, denetim ve bakım için ürün bakım kanalını ve dolap kapısını girebilir veya açabilir.

(2). Hava anahtarı Birçok kez sonra, ana temas yerel yanıkları yapacak ve karbon maddeleri üretecek, temas direncini artıracak, çalışma talimatlarına göre hava anahtarının düzenli olarak bakımı ve onarılmalıdır.

◆ Ürün tam seti

▶ Paketleme Listesi

▶ Ürün Sertifikası

▶ Kullanım talimatları

▶ Fabrika Test Raporu

▶ İlgili elektrik çizimleri

▶ Kabine kapı anahtarları, çalışma kolları ve sözleşmede belirtilen yedek parçalar.

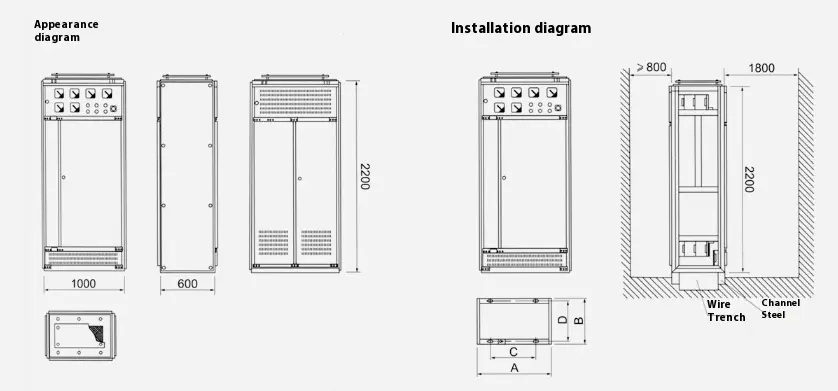

● Anahat ve kurulum şematik diyagram
